Khi thiết kế mạng giám sát hạt cố định, câu hỏi thường bị đặt sai: “cảm biến nào nhiều kênh hơn?”. Câu hỏi đúng là “với ngân sách này, tôi phủ được bao nhiêu điểm đo?”. PMS Airnet II bản 4 kênh và Airnet IIs bản 2 kênh khác nhau ở số kích thước hạt đo đồng thời — và chính khác biệt đó quyết định bạn mua được bao nhiêu điểm giám sát trên cùng một khoản đầu tư.
Nội dung chính
Kênh đo là gì và vì sao nó tốn tiền
Máy đếm hạt quang học phân loại từng hạt theo cường độ ánh sáng tán xạ. “Kênh” là một ngưỡng kích thước mà thiết bị đếm riêng: cảm biến 4 kênh cho ra bốn con số song song (ví dụ ≥0,3 µm; ≥0,5 µm; ≥1,0 µm; ≥5,0 µm), cảm biến 2 kênh cho ra hai con số.
Điểm quan trọng: số kênh không làm thay đổi độ nhạy vật lý hay lưu lượng lấy mẫu. Nó thay đổi độ phân giải thông tin ở mỗi điểm. Một cảm biến 2 kênh đặt đúng vị trí vẫn phát hiện được sự cố; nó chỉ cho ít manh mối hơn về bản chất hạt khi bạn đi tìm nguyên nhân.
Cả hai dòng đều là cảm biến cố định, điều khiển từ xa — lắp một chỗ, chạy liên tục, đẩy dữ liệu về hệ thống giám sát môi trường. Đó là khác biệt căn bản so với máy cầm tay như PMS Handilaz Mini II, vốn dùng cho khảo sát và kiểm tra định kỳ chứ không phải giám sát 24/7.
Tiêu chuẩn thực sự yêu cầu bao nhiêu kênh?
Đây là chỗ nhiều dự án mua thừa. Hãy đọc kỹ yêu cầu tuân thủ trước khi chốt cấu hình:
- ISO 14644-1:2015 phân loại phòng sạch theo nồng độ hạt tại các kích thước quan tâm được chỉ định. Trong phần lớn hồ sơ phân loại thực tế, 0,5 µm là kích thước quyết định; giới hạn tham chiếu là 3.520 hạt/m³ cho ISO Class 5, 352.000 hạt/m³ cho ISO Class 7 và 3.520.000 hạt/m³ cho ISO Class 8.
- EU GMP Annex 1 yêu cầu theo dõi ở hai kích thước: ≥0,5 µm và ≥5,0 µm.
Nghĩa là: với một điểm giám sát tuân thủ GMP thuần tuý, hai kênh cấu hình đúng (0,5 và 5,0 µm) đã đáp ứng yêu cầu báo cáo. Kênh thứ ba và thứ tư không phục vụ hồ sơ tuân thủ — chúng phục vụ kỹ sư đi tìm nguyên nhân.
Điều đó không có nghĩa 4 kênh là lãng phí. Nó có nghĩa giá trị của kênh thừa nằm ở chẩn đoán, và giá trị chẩn đoán không phân bố đều khắp nhà máy.

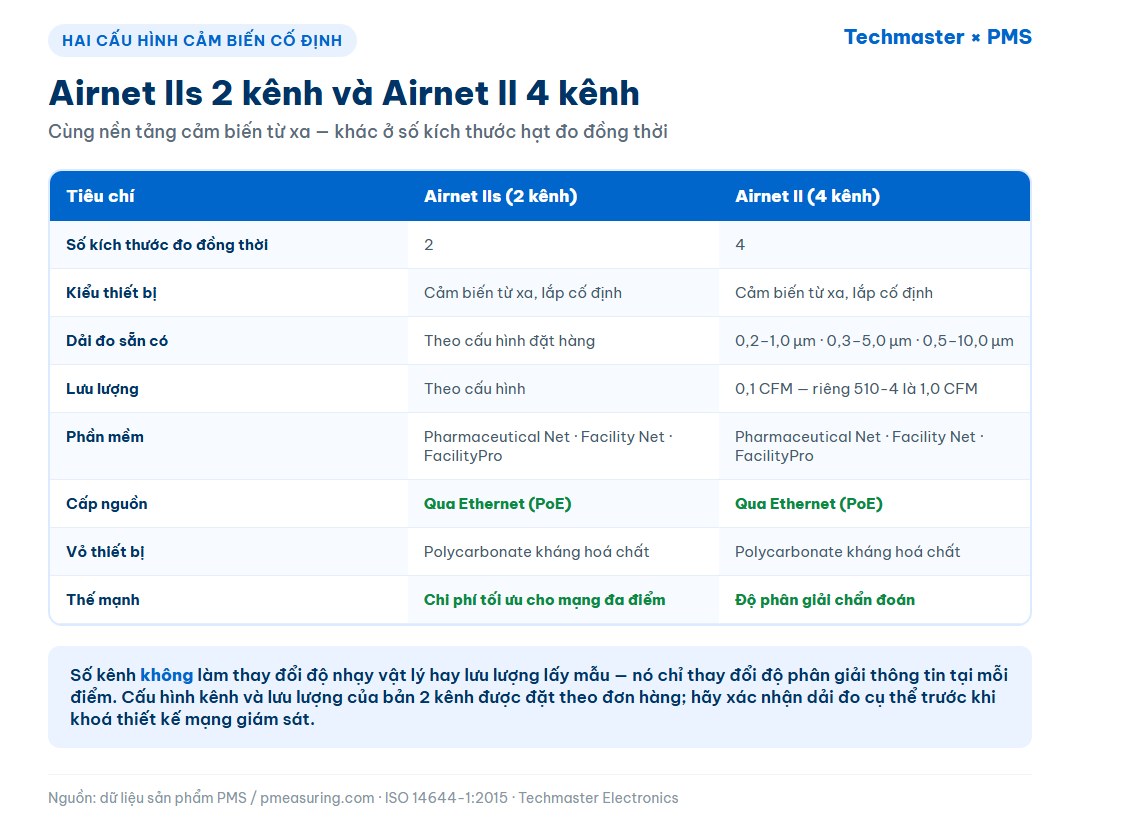

Bảng đối chiếu Airnet II 4 kênh và Airnet IIs 2 kênh
| Thông số | Airnet IIs (2 kênh) | Airnet II (4 kênh) |
|---|---|---|
| Số kích thước đo đồng thời | 2 | 4 |
| Kiểu thiết bị | Cảm biến từ xa, lắp cố định | Cảm biến từ xa, lắp cố định |
| Cấu hình dải đo sẵn có | Theo cấu hình đặt hàng | 201-4: 0,2/0,3/0,5/1,0 µm · 301-4 và 310-4: 0,3/0,5/1,0/5,0 µm · 501-4 và 510-4: 0,5/1,0/5,0/10,0 µm |
| Lưu lượng lấy mẫu | Theo cấu hình | 0,1 CFM (2,8 LPM) — riêng 510-4 là 1,0 CFM (28,3 LPM) |
| Phần mềm điều khiển | Pharmaceutical Net · Facility Net · FacilityPro | Pharmaceutical Net · Facility Net · FacilityPro |
| Cấp nguồn | Qua Ethernet (PoE) | Qua Ethernet (PoE) |
| Vỏ thiết bị | Polycarbonate kháng hoá chất | Polycarbonate kháng hoá chất |
| Thế mạnh | Chi phí tối ưu cho mạng đa điểm | Độ phân giải chẩn đoán tại điểm tới hạn |
Lưu ý: cấu hình kênh và lưu lượng của bản 2 kênh được đặt theo đơn hàng. Hãy xác nhận dải đo cụ thể với nhà cung cấp trước khi khoá thiết kế mạng giám sát.
Đánh đổi: nhiều kênh hay nhiều điểm?
Trong giám sát hạt liên tục, sai lầm tốn kém nhất không phải là thiếu kênh — mà là thiếu điểm. Một hạt sinh ra ở vị trí không có cảm biến thì bao nhiêu kênh cũng không thấy.

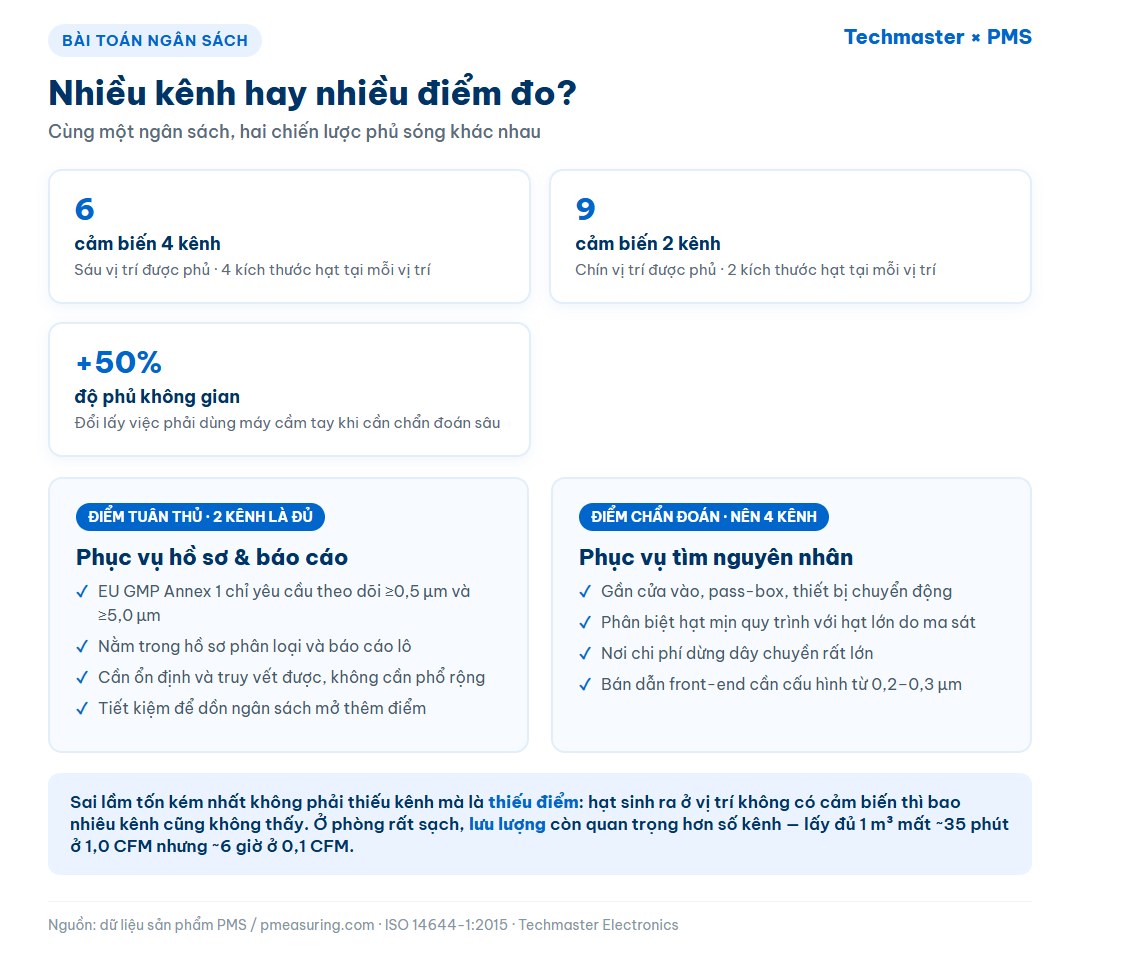

Hãy hình dung một ngân sách cố định cho khu chiết rót vô trùng. Phương án A: sáu cảm biến 4 kênh, phủ sáu vị trí. Phương án B: chín cảm biến 2 kênh, phủ chín vị trí. Phương án B cho độ phủ không gian cao hơn 50%, mà vẫn báo cáo đủ 0,5 µm và 5,0 µm theo Annex 1. Đổi lại, khi có sự cố, kỹ sư mất thêm một bước: mang máy cầm tay tới điểm nghi ngờ để quét phổ kích thước chi tiết.
Với phần lớn nhà máy, đó là đánh đổi có lợi — vì phát hiện sớm quan trọng hơn chẩn đoán nhanh. Bạn không thể chẩn đoán một sự kiện mà bạn chưa bao giờ ghi nhận.
Ngoại lệ nằm ở các điểm mà việc dừng dây chuyền quá đắt hoặc quá trình điều tra quá chậm. Ở đó, kênh chẩn đoán trả tiền cho chính nó.
Chọn cấu hình theo vai trò từng điểm đo
Thay vì chọn một model cho cả nhà máy, hãy phân loại điểm đo theo vai trò:
- Điểm tuân thủ — nằm trong hồ sơ phân loại và báo cáo lô. Cần đúng kích thước tiêu chuẩn, chạy ổn định, dữ liệu truy vết được. Bản 2 kênh cấu hình 0,5 và 5,0 µm là đủ và tiết kiệm.
- Điểm chẩn đoán — gần nguồn phát sinh hạt: cửa vào, pass-box, thiết bị chuyển động, khu thao tác người. Bản 4 kênh giúp phân biệt hạt mịn từ quy trình với hạt lớn từ ma sát và sợi vải.
- Điểm quy trình tới hạn — bán dẫn front-end, nơi hạt dưới micron quyết định lỗi mạch. Cần cấu hình bắt đầu từ 0,2 hoặc 0,3 µm như PMS Airnet II 201-4 hoặc PMS Airnet II 301-4.

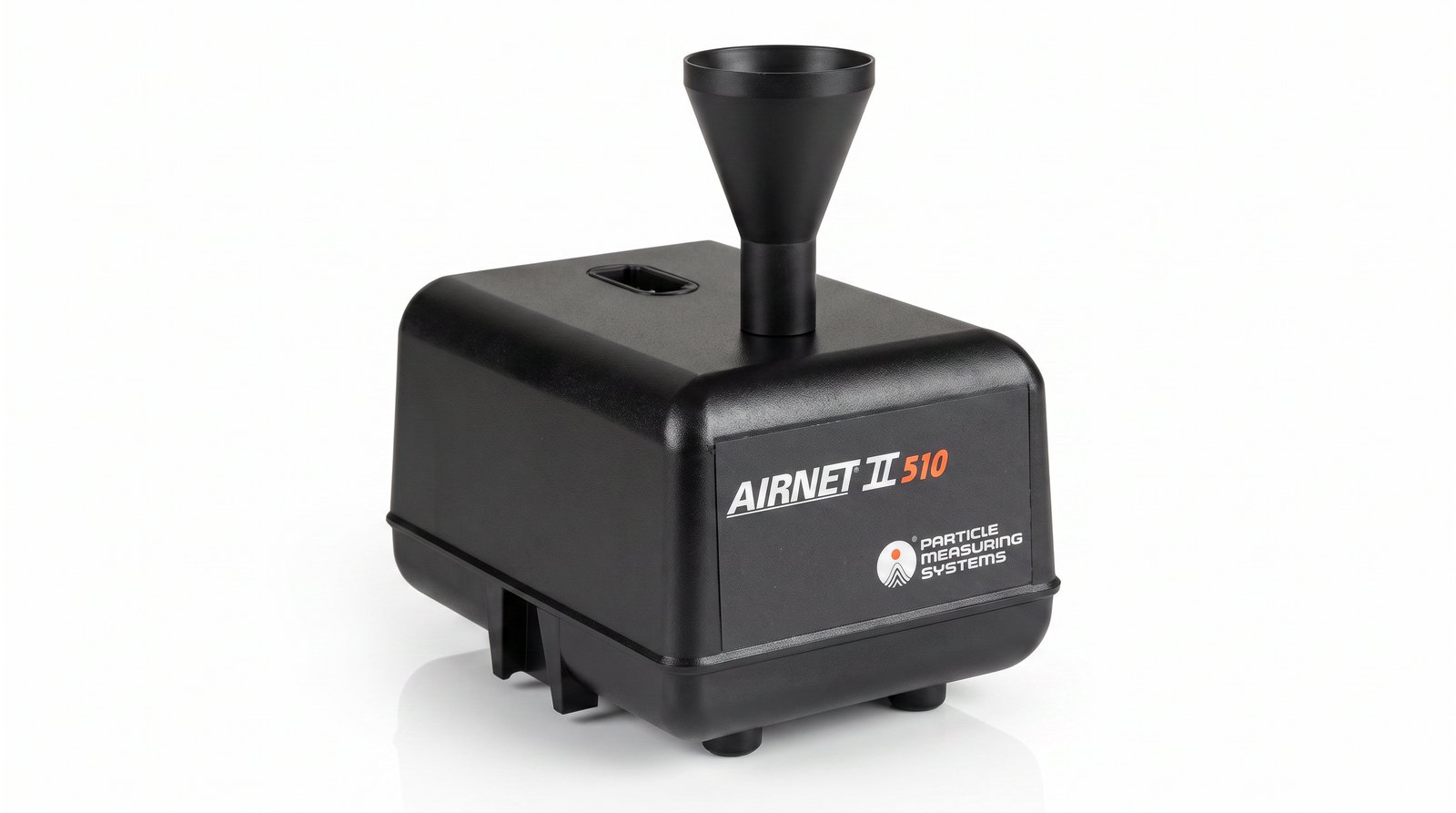

- Điểm thể tích lớn — không gian rộng cần lấy mẫu nhanh để đạt thể tích thống kê. PMS Airnet II 510-4 với 1,0 CFM rút ngắn đáng kể thời gian lấy mẫu so với bản 0,1 CFM.
Lưu lượng đáng chú ý hơn số kênh ở đây. Để đếm đủ thể tích 1 m³, cảm biến 0,1 CFM cần khoảng sáu giờ, trong khi bản 1,0 CFM cần khoảng 35 phút. Ở phòng rất sạch, thể tích mẫu — chứ không phải số kênh — mới là yếu tố quyết định độ tin cậy thống kê của phép đếm.
Triển khai hỗn hợp trong một mạng FacilityPro
Vì cả hai bản đều dùng chung nền tảng phần mềm — Pharmaceutical Net, Facility Net và phần mềm phòng sạch PMS FacilityPro — bạn không bị buộc phải đồng nhất cấu hình. Một mạng trộn lẫn cảm biến 2 kênh và 4 kênh vẫn hiện lên cùng một giao diện, cùng một cơ chế cảnh báo ngưỡng và cùng một bộ báo cáo.

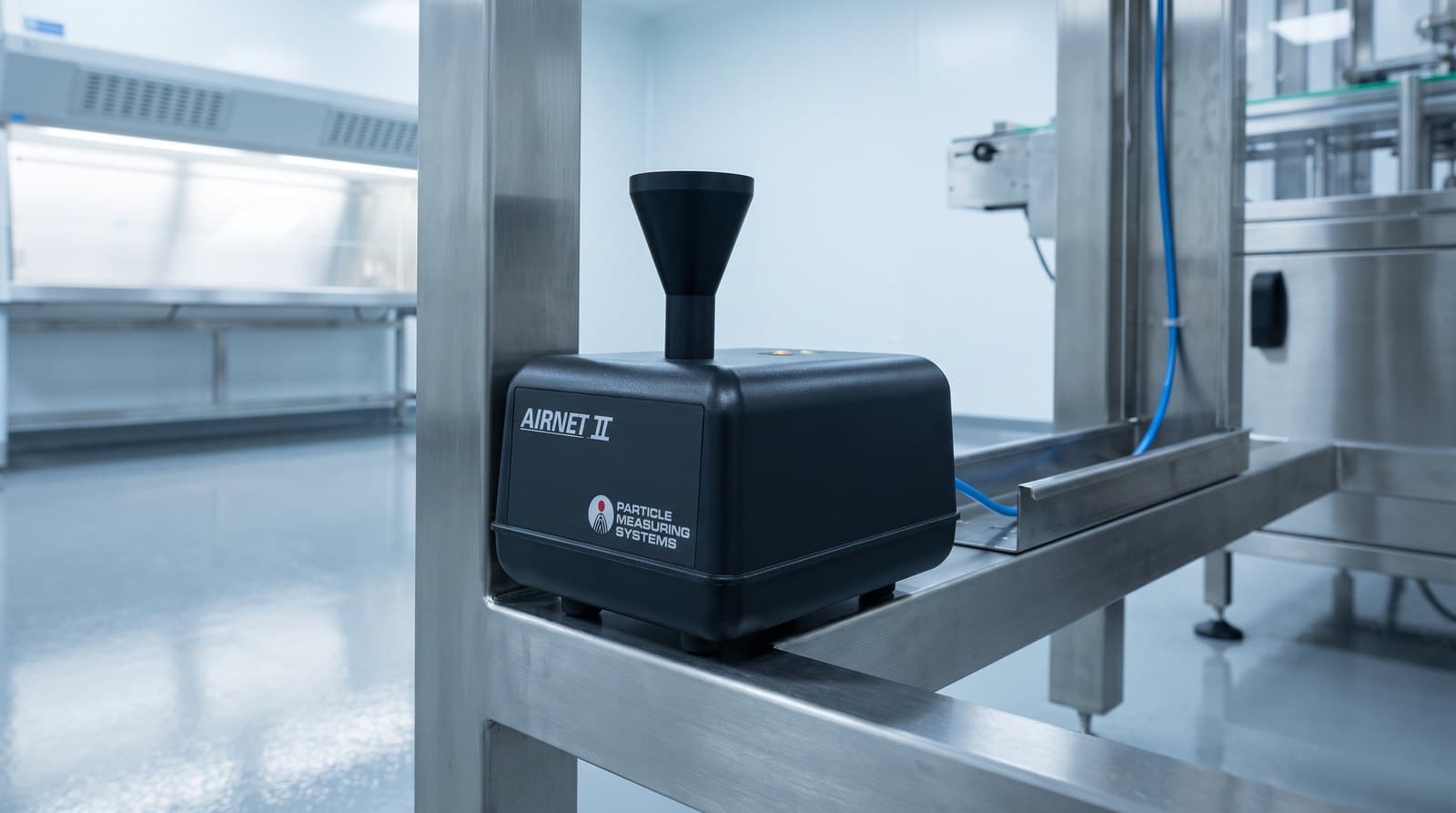

Cấp nguồn qua Ethernet (PoE) giúp việc mở rộng đơn giản hơn nhiều so với đi thêm tuyến nguồn: mỗi điểm chỉ cần một sợi cáp mạng cho cả dữ liệu và nguồn. Đây là lý do thực tế khiến chiến lược “nhiều điểm, ít kênh” khả thi về mặt lắp đặt chứ không chỉ về giá thiết bị.
Vỏ polycarbonate kháng hoá chất của cả hai bản cho phép đặt cảm biến trong khu vực có hơi hoá chất hoặc phải lau khử khuẩn thường xuyên mà không xuống cấp nhanh.
Xem Airnet II & IIs 2 kênh · Xem Airnet II 301-4 · Hotline: 0908 173 345
Câu hỏi thường gặp
Cảm biến 2 kênh có đủ để tuân thủ EU GMP Annex 1 không?
Có, nếu hai kênh được cấu hình đúng ở ≥0,5 µm và ≥5,0 µm — đây chính là hai kích thước Annex 1 yêu cầu theo dõi. Kênh thứ ba và thứ tư không cần cho hồ sơ tuân thủ; chúng phục vụ mục đích chẩn đoán nguyên nhân khi có sự kiện vượt ngưỡng.
Airnet IIs khác Airnet II ở những gì ngoài số kênh?
Cả hai đều là cảm biến cố định điều khiển từ xa, cùng vỏ polycarbonate kháng hoá chất, cùng cấp nguồn PoE và cùng chạy trên Pharmaceutical Net, Facility Net hoặc FacilityPro. Khác biệt được công bố là số kích thước hạt đo đồng thời và định vị chi phí cho mạng đa điểm. Dải đo và lưu lượng cụ thể của bản 2 kênh phụ thuộc cấu hình đặt hàng.
Nên ưu tiên thêm kênh hay thêm điểm đo?
Trong đa số trường hợp nên ưu tiên thêm điểm. Hạt phát sinh ở vị trí không có cảm biến sẽ không được ghi nhận dù cảm biến ở nơi khác có bao nhiêu kênh. Chỉ nên dồn ngân sách cho cấu hình nhiều kênh tại những điểm mà chi phí dừng dây chuyền hoặc chi phí điều tra kéo dài là rất lớn.
Vì sao lưu lượng lại quan trọng hơn số kênh ở phòng rất sạch?
Vì phép đếm hạt tuân theo thống kê Poisson: độ tin cậy phụ thuộc vào số hạt đếm được, mà số hạt phụ thuộc vào thể tích mẫu. Ở phòng ISO Class 5, nồng độ rất thấp nên cần thể tích lớn mới có đủ hạt để kết luận. Cảm biến 1,0 CFM lấy đủ 1 m³ trong khoảng 35 phút, còn bản 0,1 CFM cần khoảng sáu giờ cho cùng thể tích.
Có thể trộn cảm biến 2 kênh và 4 kênh trong cùng một hệ thống không?
Được. Cả hai bản dùng chung nền tảng phần mềm giám sát của PMS, nên có thể hiển thị, đặt ngưỡng cảnh báo và xuất báo cáo trên cùng một hệ thống. Cách triển khai phổ biến là dùng bản 2 kênh cho các điểm tuân thủ thường quy và bản 4 kênh cho các điểm chẩn đoán trọng yếu.
Cảm biến cố định có thay thế được máy đếm hạt cầm tay không?
Không thay thế hoàn toàn. Cảm biến cố định giám sát liên tục tại điểm cố định; máy cầm tay dùng để phân loại phòng sạch định kỳ, kiểm tra rò rỉ HEPA và khảo sát vị trí mới. Một hệ thống hoàn chỉnh thường có cả hai, và cấu hình 2 kênh trở nên hợp lý hơn khi đã có máy cầm tay đa kênh cho công tác điều tra.
