Thông số kỹ thuật của máy phát tín hiệu – KEYSIGHT 33220A
Thông số kỹ thuật chung |
|
| Tần số tối đa | 20 MHz |
| Dạng sóng | Sine, Square, Ramp, Triangle, Pulse, Noise, DC |
| Dạng sóng tùy chỉnh | Exponential rise, Exponential fall, Negative ramp, Sin(x)/x, Cardiac |
| Độ phân giải biên độ | 14-bit |
| Tốc độ lấy mẫu | 50 MSa/s |
| Bộ nhớ | lên đến 64k điểm |
| Độ phân giải tần số | 1 µHz |
| Các loại điều chế | Điều chế hỗ trợ: AM, FM, PM, FSK, PWM
Nguồn: Internal/External Tần số: 2 mHz to 20 kHz |
| Chế độ Sweep và Burst | Chế độ Sweep: Linear, Logarithmic
Chế độ Burst: Cycle count (1 to 50,000 cycles), Infinite, External trigger |
| Đầu ra | Phạm vi điện áp: 10 mVpp đến 10 Vpp vào 50 Ω
Độ chính xác điện áp: ± 1% giá trị cài đặt ± 1 mVpp Điện áp Offset DC: ± 5 V vào 50 Ω |
| Cổng kết nối | USB, LAN (LXI Core), GPIB |
| Điều chỉnh tải | < 50 µs để ổn định trong biên độ 250 mV sau khi thay đổi tải từ 50%–100% |
| Màn hình hiển thị | Giao diện người dùng: Trực quan, dễ điều hướng |
| Điều kiện môi trường | Nhiệt độ môi trường: 0 °C to 40 °C
Độ ẩm: Lên đến 80% RH (không ngưng tụ) |
| Khối lượng | 3.4 kg |
| Kích thước (W x H x D) | Để bàn: 261.1 mm x 103.8 mm x 303.2 mm
Gắn rack: 212.8 mm x 88.3 mm x 272.3 mm |
Hiệu suất dạng sóng |
|
| Sine | Tần số: 1 µHz to 20 MHz
Độ méo hài (THD): 0.04% (DC to 20 kHz) Nhiễu pha: -115 dBc/Hz (10 kHz offset) |
| Square | Tần số: 1 µHz đến 20 MHz
Rise/Fall Time: < 13 ns Độ lệch: < 2% |
| Ramp/Triangle | Tần số: 1 µHz đến 200 kHz
Tuyến tính: < 0.1% peak of output |
| Xung | Tần số: 500 µHz đến 5 MHz
Độ rộng xung tối thiểu: 20 ns Biến thiên cạnh: < 13 ns đến 100 ns |
| Nhiễu | Băng thông: 9 MHz (typical) |

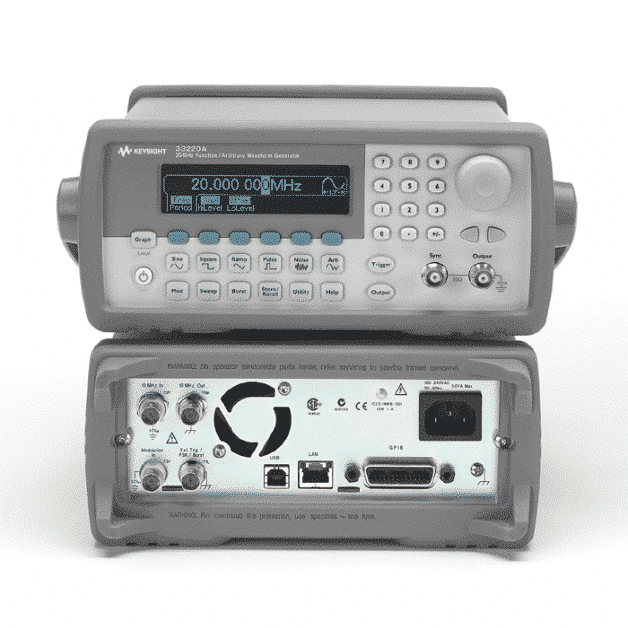

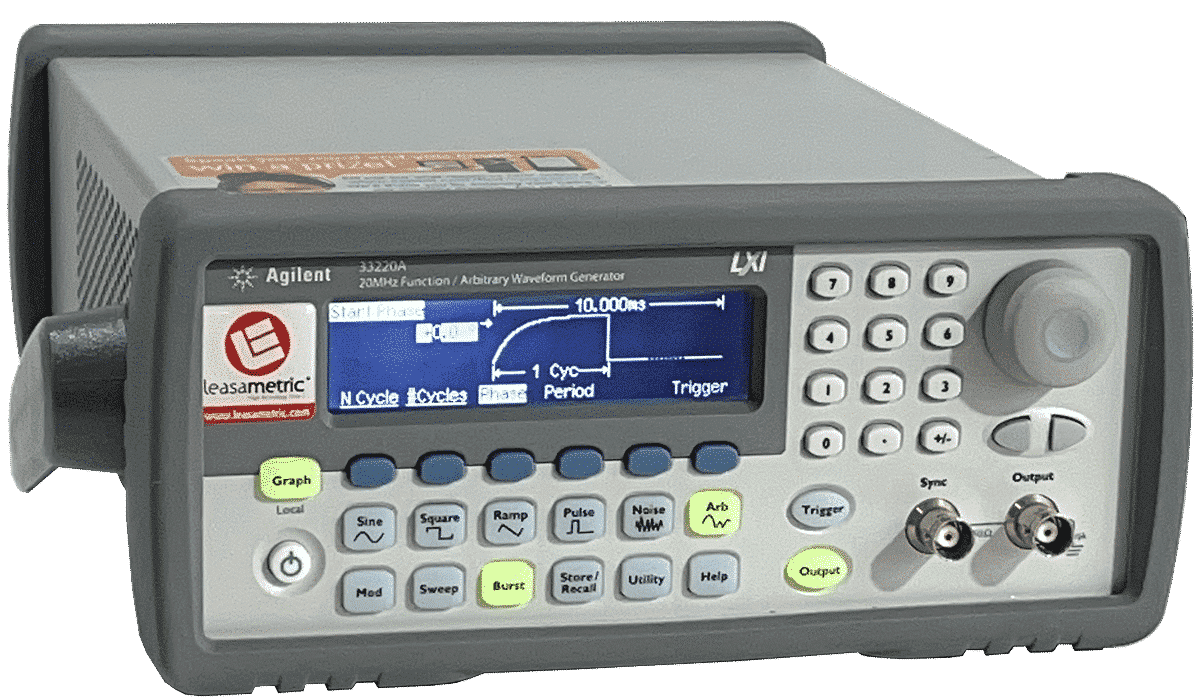

Keysight 33220A: Máy phát xung có độ chính xác cao
Keysight 33220A là thiết bị phát xung và dạng sóng tùy chỉnh có hiệu suất cao, được thiết kế để tạo tín hiệu chính xác cho nhiều ứng dụng khác nhau. Với tần số tối đa 20 MHz và độ phân giải 14-bit, đảm bảo tạo ra các dạng sóng ổn định và sạch sẽ, phù hợp cho các ứng dụng nghiên cứu, phát triển và thử nghiệm sản xuất.
33220A hỗ trợ nhiều dạng sóng tiêu chuẩn như sine, vuông, ramp, triangle, xung, nhiễu và DC. Các dạng sóng tùy chỉnh với bộ nhớ lên đến 64k điểm. Công nghệ DDS (Direct Digital Synthesis) đảm bảo độ chính xác tần số và độ ổn định vượt trội, mang lại kết quả nhất quán trong môi trường thử nghiệm khắt khe.
Thiết bị 33220A cung cấp các tính năng nâng cao như điều chế (AM, FM, PM, FSK, PWM), chế độ Burst và chức năng Sweep tuyến tính/Logarit. Với các cổng kết nối USB, LAN (LXI Core) và GPIB, 33220A dễ dàng tích hợp vào các hệ thống thử nghiệm tự động.
Với giao diện trực quan và dễ sử dụng, cùng khả năng kiểm soát chính xác các thông số, Keysight 33220A là công cụ không thể thiếu cho các kỹ sư và nhà nghiên cứu đòi hỏi khả năng tạo tín hiệu linh hoạt và đáng tin cậy.
Liên hệ Techmaster – Đại lý ủy quyền Keysight tại Việt Nam để tư vấn và báo giá tốt nhất.
Hotline: 0908 173 345 | Email: marketing@techmaster.com.vn
Ngành nào đang dùng 33220A?
Tìm hiểu thêm giải pháp EMS & sản xuất điện tử của Keysight do Techmaster phân phối chính hãng tại Việt Nam.
Thường mua kèm với 33220A
Khách hàng chọn 33220A thường tham khảo thêm Máy phát hàm Trueform Keysight 33500B, Máy phát sóng hàm Keysight 33509B và Máy phát sóng hàm Keysight 33510B để mở rộng cấu hình đo hoặc thay thế theo ngân sách.
Bài viết liên quan
Hỏi đáp về Keysight 33220A
Mua Máy phát tín hiệu – Keysight 33220A chính hãng ở đâu tại Việt Nam?
33220A giá bao nhiêu?
33220A có được bảo hành và hiệu chuẩn không?
Nhận báo giá Máy phát tín hiệu – Keysight 33220A
Kỹ sư Techmaster tư vấn cấu hình & báo giá nhanh trong ngày.
33220A dùng để làm gì?
Phát dạng sóng chuẩn & tùy ý
Kích thích mạch thử nghiệm
Tạo xung & định thời
Chuyển đổi từ 33220A sang cấu hình hiện hành
Keysight đã ngừng sản xuất 33220A. Techmaster giữ trang này để tra cứu thông số và hỗ trợ thiết bị đang dùng — hiệu chuẩn ISO/IEC 17025, sửa chữa, phụ kiện vẫn phục vụ bình thường.
Theo trang sản phẩm chính hãng, cấu hình thay thế cho 33220A là:
Máy phát tín hiệu dạng sóng – Keysight 33511B
có sẵn tại Techmaster.
Nguồn: trang sản phẩm chính hãng Keysight — 33220A (mục “Sản phẩm thay thế”). Liên hệ kỹ sư Techmaster 0908 173 345 để được tư vấn lộ trình chuyển đổi.
