Keysight Pro XG7 SG6311A là gì?

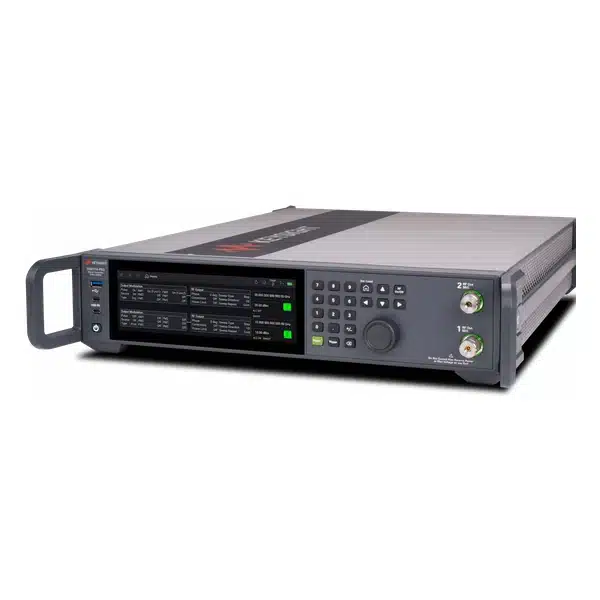

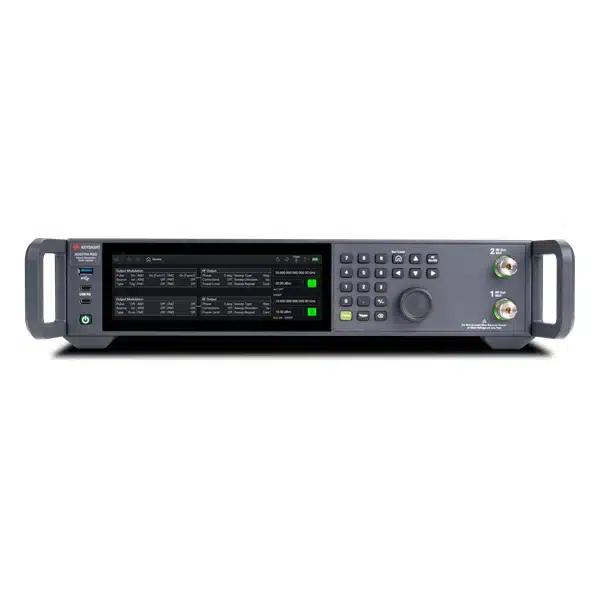

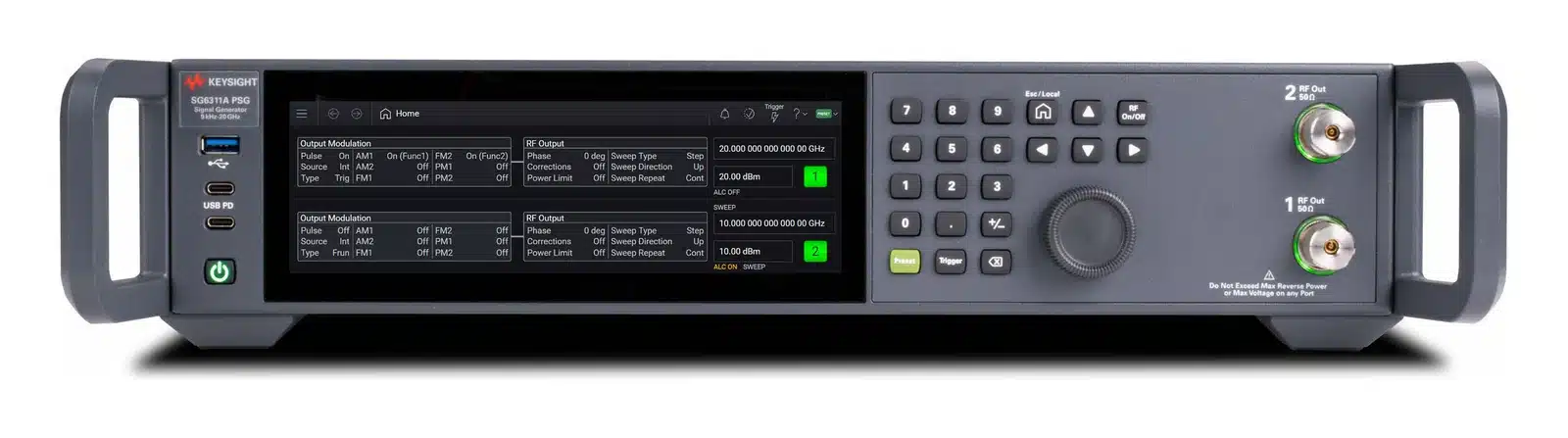

Máy phát tín hiệu analog Keysight Pro XG7 (model SG6311A) tạo tín hiệu RF cấp đo lường từ 9 kHz đến 20 GHz, với 1 hoặc 2 kênh RF hoàn toàn độc lập trong một khung 2U, nhiễu pha cực thấp và công suất ra sạch, đã hiệu chuẩn tới +22 dBm.
Khi nhiễu của nguồn tiến gần tới chính đại lượng cần đo, nguồn sẽ “ăn” mất biên đo và che khuất đáp ứng mức thấp của thiết bị cần đo (DUT). Pro XG7 được Keysight thiết kế cho đúng tình huống đó: giảm phần nhiễu pha, nhiễu AM, nhiễu băng rộng, hài và phi hài do nguồn đóng góp, để kỹ sư nhìn rõ hiệu năng thật của DUT trong các phép đo bộ thu radar, tải trọng vệ tinh, bộ chuyển đổi tốc độ cao và phòng hiệu chuẩn.

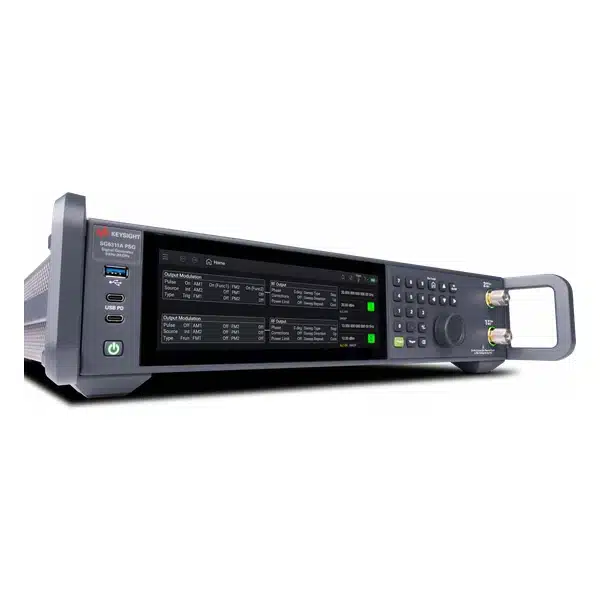

Pro XG7 là tên dòng mới của Keysight; nhãn trên mặt máy ghi SG6311A PSG Signal Generator 9 kHz – 20 GHz, nên cả hai tên Pro XG7 và SG6311A đều chỉ cùng một model. Máy là bước làm mới cho máy phát tín hiệu PSG Keysight E8257D ở dải tới 20 GHz, đồng thời mở rộng danh mục máy phát tín hiệu Keysight do Techmaster phân phối chính hãng tại Việt Nam.
Kiến trúc lai YIG/DDS
Mỗi kênh kết hợp đường tổng hợp RF dựa trên YIG — nền tảng nhiễu thấp cho độ sạch phổ — với tổng hợp số trực tiếp (DDS) cho phép độ lệch FM và PM rất rộng. Chế độ hoạt động được chuyển bằng phần mềm theo ưu tiên về độ sạch, công suất hoặc kiểu bài đo, kỹ sư không phải tự quản lý đường RF bên dưới. Mỗi kênh có khối điều hoà và ổn định mức (leveling) riêng cùng bộ suy hao bậc trước cổng ra.
Hai kênh độc lập, tiết kiệm không gian rack
Với các bài đo cần hai kích thích RF độc lập — đo hai đường, tìm phương hướng (direction finding), thay thế LO kèm tín hiệu kiểm tra — một máy SG6311A 2 kênh thay cho hai máy phát riêng, giảm độ phức tạp của hệ thống và để lại chỗ trong rack cho thiết bị khác.
Thông số kỹ thuật Keysight SG6311A Pro XG7
| Dải tần | 9 kHz – 20 GHz |
|---|---|
| Số kênh RF | 1 hoặc 2 kênh hoàn toàn độc lập |
| Kiểu khung | 2U, nhỏ gọn |
| Công suất ra | Tới +22 dBm, sạch và đã hiệu chuẩn (+21 dBm tại 10 GHz với option 1EB) |
| Độ chính xác mức | ±0,3 dB tại 10 GHz, 0 dBm |
| Nhiễu pha (10 GHz) | −135 dBc/Hz (điển hình) tại offset 10 kHz; −169 dBc/Hz (điển hình) tại offset 10 MHz — option EP6 |
| Nhiễu AM | −150 dBc/Hz (đo được) tại 10 GHz, offset 10 kHz — option EP6 |
| Nhiễu băng rộng | −166 dBc/Hz (điển hình) tại 10 GHz, offset 30 MHz — option EP6 |
| Hài (harmonics) | < −55 dBc tại 10 GHz |
| Phi hài (non-harmonics) | −82 dBc tại 10 GHz |
| Độ lệch FM tối đa | 500 MHz (danh định) tại 20 GHz — option UNT |
| Điều chế | AM, FM, PM và điều chế xung |
| Kiến trúc RF | Lai YIG / DDS (direct digital synthesis), chuyển chế độ bằng phần mềm |
| Tham chiếu | Vào/ra tham chiếu 10 MHz và 2,4 GHz |
| Điều khiển | SCPI qua LAN, USB; cổng mặt sau và cài đặt mặc định tương đồng dòng PSG |
| Tên gọi | Keysight Pro XG7 Analog Signal Generator — model SG6311A (nhãn máy: SG6311A PSG) |
Nguồn: eBook “The Keysight Pro XG7 Analog Signal Generator”, Keysight Technologies, 7126-1249.EN, 07/10/2026. Giá trị phụ thuộc option; vui lòng đối chiếu datasheet và cấu hình đặt hàng.
SG6311A Pro XG7 so với PSG E8257D
| Thông số | E8257D PSG | SG6311A PSG |
|---|---|---|
| Số kênh | 1 | 1 hoặc 2 |
| Dải tần | 13, 20, 31,8, 40, 50, 67 GHz (tuỳ option) | 20 GHz |
| Công suất tối đa tại 10 GHz | +21 dBm (1EU + 1E1) | +21 dBm (1EB) |
| Độ chính xác mức (10 GHz, 0 dBm) | 0,8 dB | ±0,3 dB |
| Nhiễu pha 10 GHz, offset 10 kHz | −128 dBc/Hz (HY2) | −135 dBc/Hz (EP6) |
| Nhiễu pha 10 GHz, offset 10 MHz | −157 dBc/Hz (HY2) | −169 dBc/Hz (EP6) |
| Nhiễu AM 10 GHz, offset 10 kHz | −138 dBc/Hz | −150 dBc/Hz (EP6) |
| Nhiễu băng rộng tại 10 GHz | −148 dBc | −166 dBc (EP6) |
| Phi hài tại 10 GHz | −62 dBc (−70 dBc điển hình) (UNY) | −82 dBc |
| Hài tại 10 GHz | −55 dBc | −55 dBc |
| Độ lệch FM tối đa tại 20 GHz | 32 MHz (UNT) | 500 MHz danh định (UNT) |
Chọn SG6311A khi bài đo cần tần số tới 20 GHz, công suất sạch tới +22 dBm, 1 hoặc 2 kênh độc lập trong khung 2U và muốn dùng lại chương trình tự động dựa trên SCPI. Giữ E8257D khi cần tần số trên 20 GHz hoặc công suất ra trên +22 dBm.
SG6311A dùng để làm gì?
Đo lường & hiệu chuẩn
Nguồn tham chiếu RF lập trình được cho phép đo nhiễu pha residual và cross-correlated trong phòng hiệu chuẩn.
Radar, EMSO & vệ tinh
Đo độ nhạy bộ thu, thay thế bộ dao động nội (LO), kích thích hai đường và tìm phương hướng tới 20 GHz.
ADC/DAC, SERDES & linh kiện
Kích thích nhiễu thấp để tách nhiễu, jitter của bộ chuyển đổi và khuếch đại khỏi phần do nguồn gây ra.
Ngành nào đang dùng SG6311A?
Keysight định hướng Pro XG7 cho đo lường – hiệu chuẩn, hàng không – quốc phòng (radar, EMSO), linh kiện và thiết bị tốc độ cao, cùng nghiên cứu vô tuyến, vệ tinh và RF 5G/6G dưới 20 GHz.
Thường mua kèm với SG6311A
Để quan sát và đánh giá tín hiệu do SG6311A tạo ra, khách hàng thường kết hợp máy phân tích tín hiệu MXA Keysight N9020B cho phép đo phổ thường ngày hoặc máy phân tích tín hiệu UXA Keysight N9041B cho các bài đo đòi hỏi dải động cao. Khi cần dải tần trên 20 GHz, máy phát tín hiệu PSG Keysight E8257D vẫn là lựa chọn bổ sung.
Hỏi đáp về Keysight SG6311A Pro XG7
Keysight Pro XG7 và SG6311A có phải là cùng một máy không?
SG6311A khác gì máy phát tín hiệu PSG E8257D?
SG6311A có dùng lại được chương trình tự động của hệ thống PSG cũ không?
Mua Keysight SG6311A Pro XG7 chính hãng ở đâu tại Việt Nam?
Nhận báo giá Keysight SG6311A Pro XG7
Kỹ sư Techmaster tư vấn số kênh, option & báo giá nhanh trong ngày.
