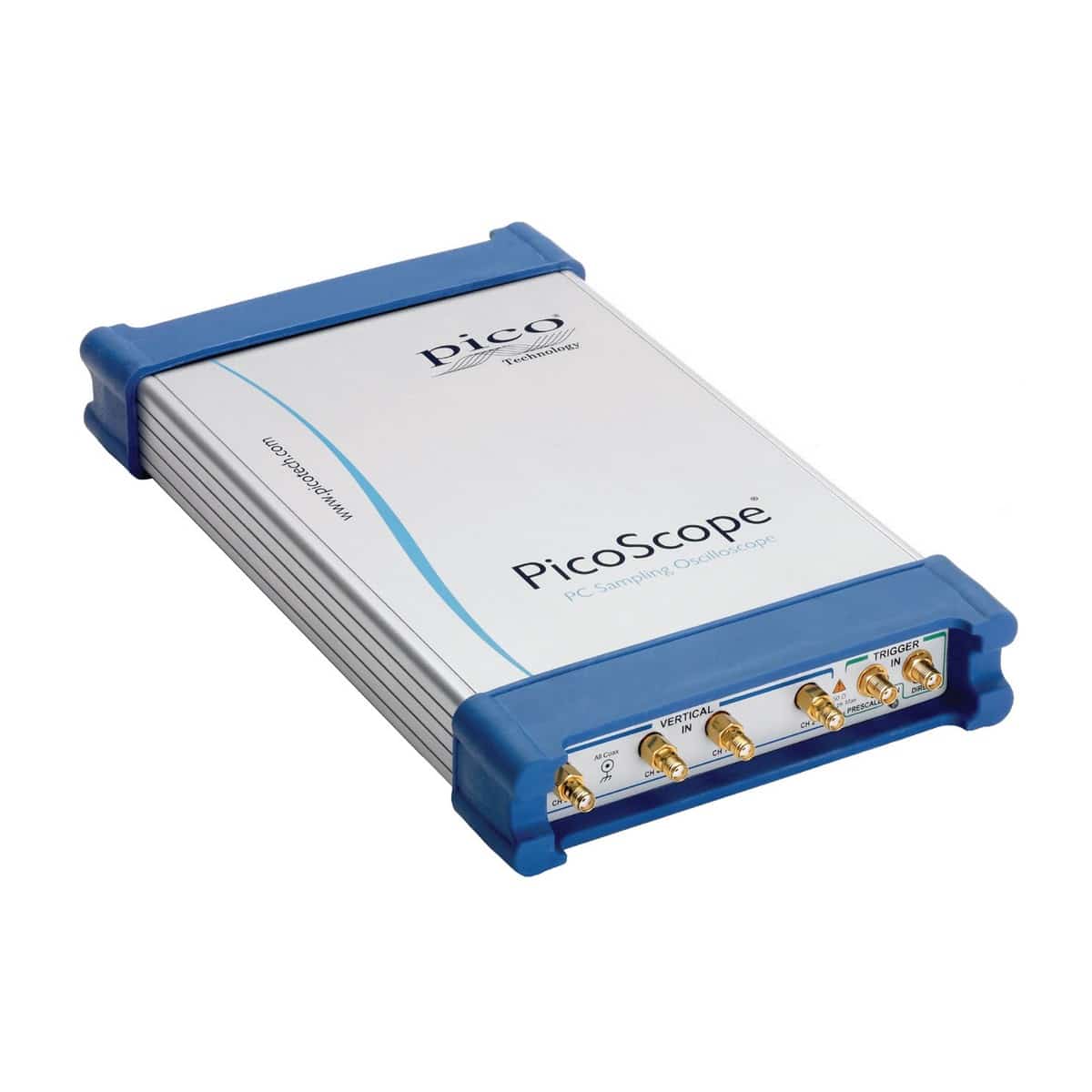

PicoScope 9301-20 là máy hiện sóng lấy mẫu tuần tự (sampling oscilloscope) 20 GHz 2 kênh — sampling scope tổng quát — phục vụ phân tích eye diagram, jitter và đo đặc tính kênh truyền tốc độ gigabit. Kiến trúc sampling cho băng thông 20 GHz ở mức đầu tư thấp hơn nhiều so với scope thời gian thực cùng băng thông.
Thông số chính — PicoScope 9301-20
| Băng thông | 20 GHz |
|---|---|
| Số kênh | 2 |
| Kiến trúc | Lấy mẫu tuần tự (sequential sampling) |
| Tính năng riêng | Sampling scope tổng quát |
| Ứng dụng chính | Eye diagram, jitter, TDR, kiểm tra kênh truyền |
| Kết nối | USB/LAN với PC |
Ứng dụng của PicoScope 9301-20
Eye diagram & mask
Đánh giá chất lượng luồng dữ liệu gigabit trên 20 GHz.
Phân tích jitter
Tách jitter ngẫu nhiên và định kỳ của tín hiệu clock/data.
Đo kênh truyền
Đặc tính hóa cáp, backplane, connector tốc độ cao.
Ngành sử dụng
Viễn thông quang & RF
Thiết bị truyền dẫn tốc độ gigabit.
Thiết kế high-speed digital
SerDes, backplane, giao tiếp chuẩn nối tiếp.
Phòng lab đo kiểm
Kiểm chuẩn kênh truyền và linh kiện.
Xem thêm các máy hiện sóng lấy mẫu PicoScope 9000 khác do Techmaster phân phối chính hãng.
Thông số kỹ thuật mở rộng
| Trở kháng đầu vào | 50 Ω ±1 Ω |
|---|---|
| Độ chính xác DC | ±25 µW ±10% toàn thang |
| Kích thước | 170 × 285 × 40 mm (R × S × C) |
| Khối lượng | tối đa 1,3 kg |
| Bảo hành | 5 năm |
Giá trị trích từ datasheet chính thức của Pico Technology cho dòng sản phẩm này.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm PicoScope 9301-30 hoặc PicoScope 9404A-16 để hoàn thiện hệ đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 9301-20
Sampling scope khác scope thời gian thực thế nào?
Scope lấy mẫu tuần tự dựng dạng sóng từ nhiều chu kỳ lặp lại — đạt băng thông hàng chục GHz với chi phí thấp, nhưng yêu cầu tín hiệu lặp; scope thời gian thực bắt sự kiện đơn.
PicoScope 9301-20 phù hợp phép đo nào?
Sampling scope tổng quát cùng băng thông 20 GHz phục vụ eye diagram, jitter và đo lường kênh truyền tín hiệu lặp tới hàng Gb/s.
Cần phụ kiện gì đi kèm?
Cáp và adaptor SMA/2,92 mm chất lượng cao; Techmaster tư vấn cấu hình đo theo chuẩn giao tiếp bạn cần kiểm.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
Dữ liệu đo lưu và chia sẻ thế nào?
Dạng sóng lưu thành tệp trên máy tính, mở lại được trên bất kỳ máy nào có PicoScope 7 kể cả khi không cắm thiết bị — thuận tiện khi gửi kết quả cho đồng nghiệp hoặc lưu hồ sơ kiểm tra. Dữ liệu cũng xuất được sang CSV và ảnh để đưa vào báo cáo.
