Máy hiện sóng Keysight MSOX4104A

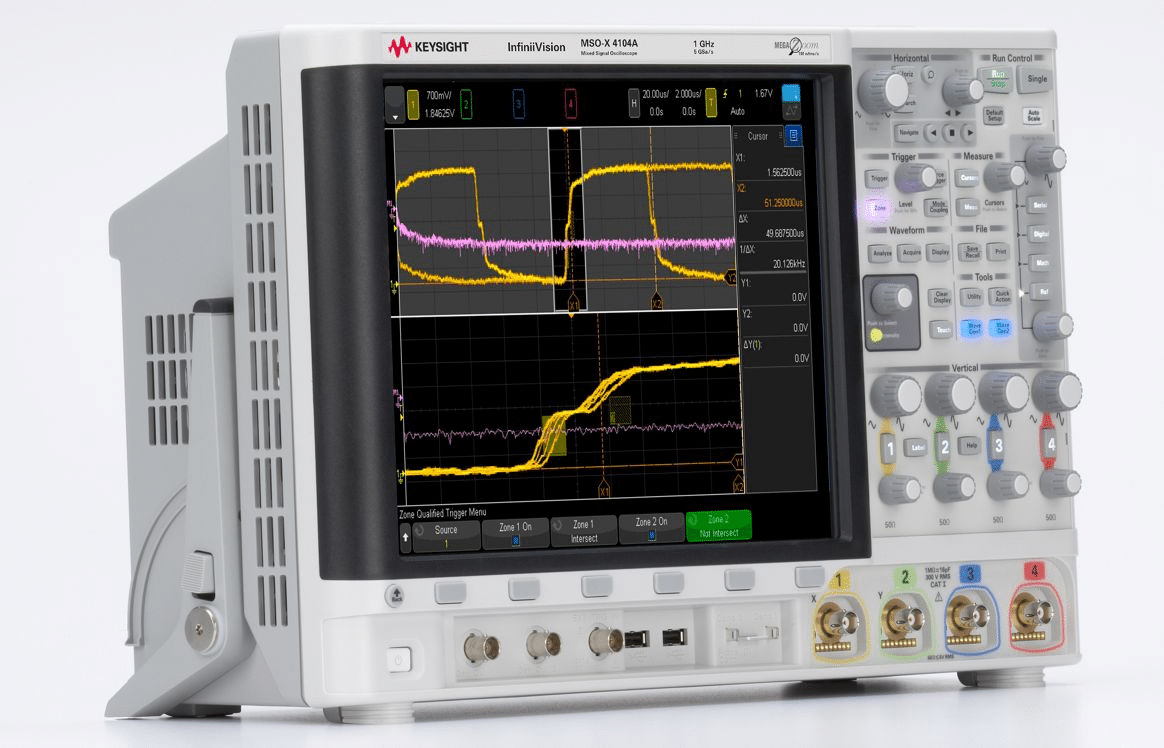

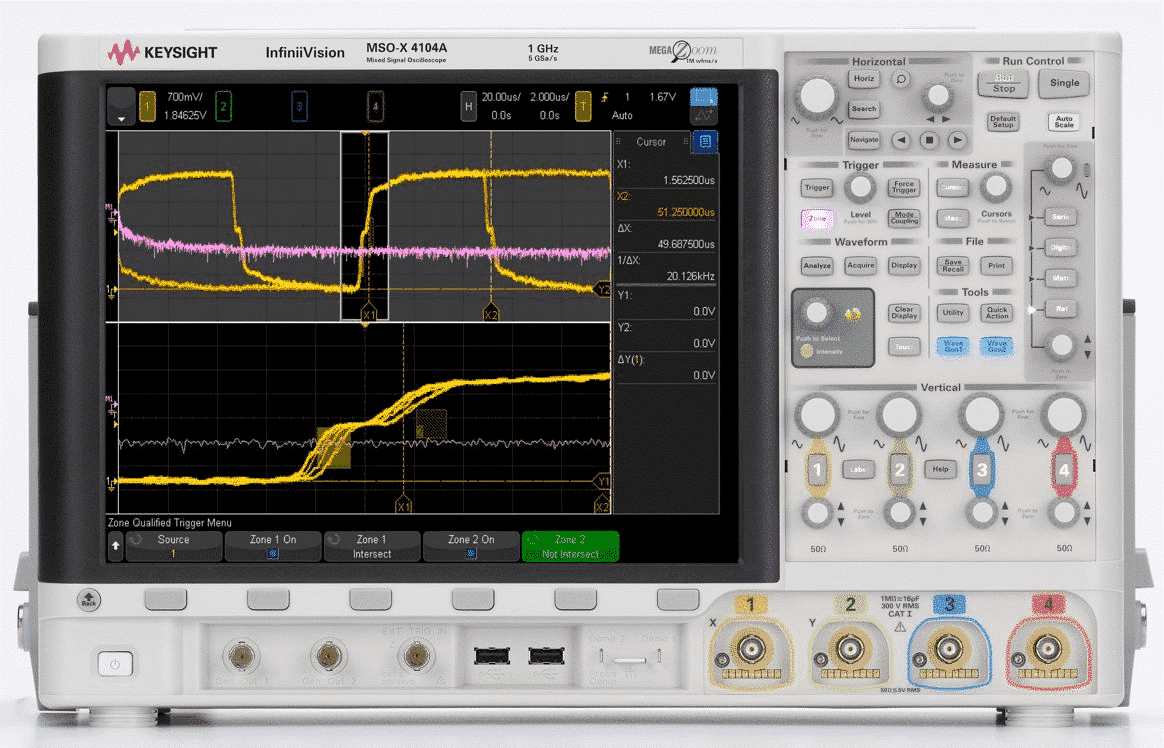

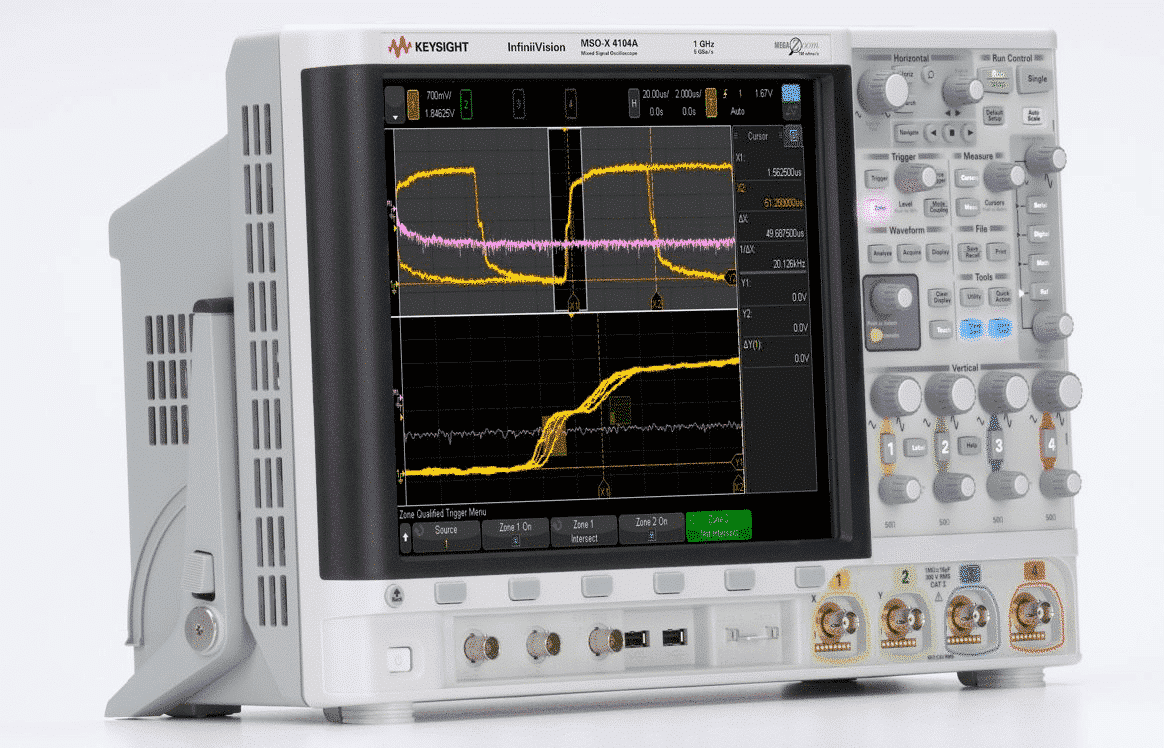

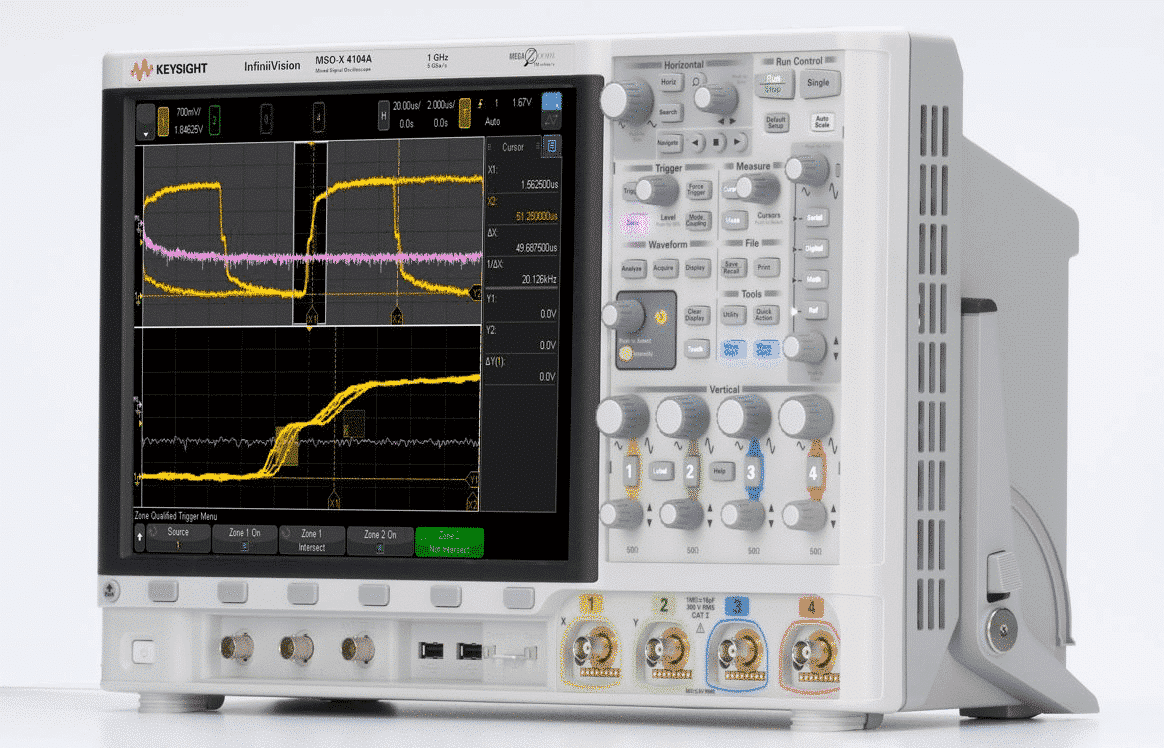

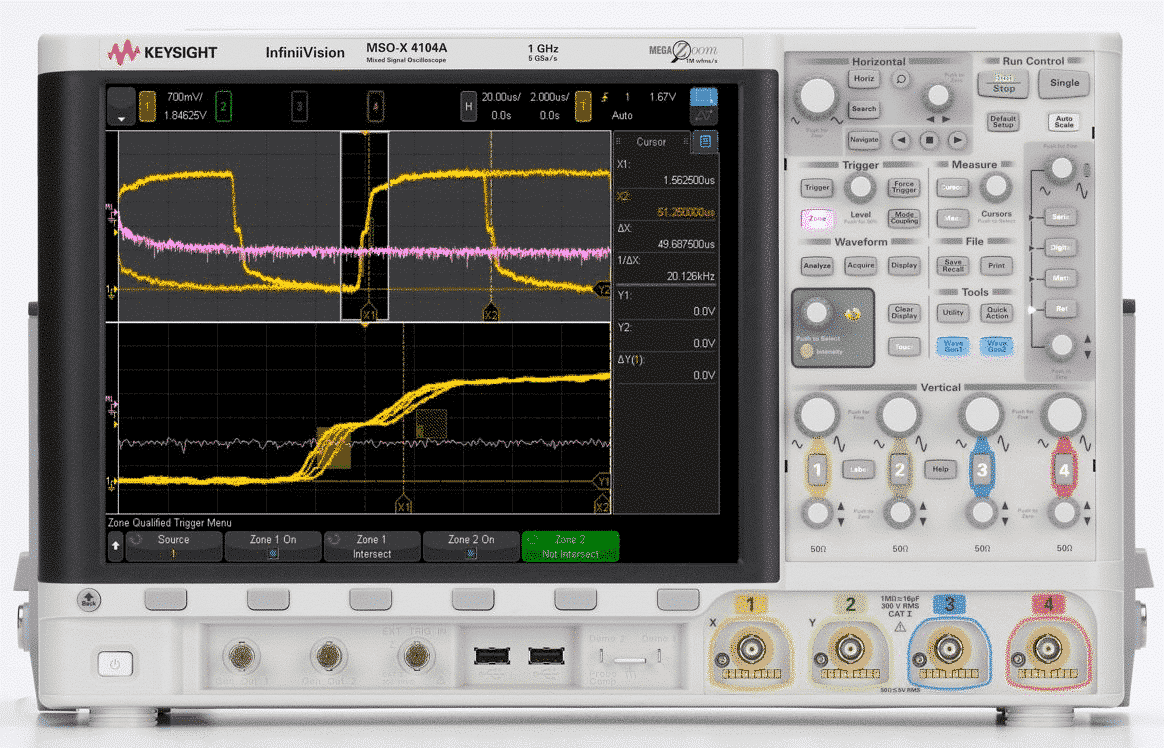

Keysight MSOX4104A – Máy hiện sóng hỗn hợp (Mixed Signal Oscilloscope), 1 GHz, 4 kênh analog + 16 kênh số

Tổng quan

Keysight MSOX4104A thuộc dòng 4000 X-Series, cung cấp băng thông 1 GHz, với 4 kênh analog và 16 kênh số (MSO). Trang bị màn hình cảm ứng điện dung 12.1 inch, công nghệ Zone touch triggering InfiniiScan, cùng tốc độ cập nhật 1,000,000 dạng sóng/giây. Công nghệ MegaZoom IV smart memory và bộ nhớ phân đoạn (segmented memory) giúp hiển thị chi tiết tín hiệu và phân tích nhanh chóng.

Ứng dụng

Thích hợp cho kỹ sư thiết kế hệ thống nhúng, điện tử công suất và môi trường kiểm thử tín hiệu số tốc độ cao, nơi cần quan sát đồng thời cả tín hiệu analog và digital.

Thông số kỹ thuật

• Băng thông: 1 GHz

• Số kênh: 4 analog + 16 số

• Màn hình: 12.1 inch cảm ứng điện dung

• Chế độ trigger: Zone touch InfiniiScan, cô lập tín hiệu trong vài giây

• Bộ nhớ: 4 Mpts tiêu chuẩn, có bộ nhớ phân đoạn

• Tốc độ cập nhật dạng sóng: 1,000,000 wfms/s

• Khả năng mở rộng: Nâng cấp băng thông, bộ tạo sóng tuỳ ý 20 MHz (2 kênh), DVM 3 chữ số, trigger & phân tích giao thức nối tiếp, kiểm thử mặt nạ

Phụ kiện đi kèm

• Bảo hành 3 năm (90 ngày cho phụ kiện không có số serial)

• Giấy chứng nhận hiệu chuẩn (chu kỳ 2 năm)

• Một probe thụ động N2894A 700 MHz (mỗi kênh)

• Một cáp MSO N2756-60001 (16 kênh số)

• Giao diện và hướng dẫn tích hợp đa ngôn ngữ (Anh, Trung, Nhật, Hàn, Pháp, Đức, Ý, Nga, Tây Ban Nha, Bồ Đào Nha, v.v.)

• Dây nguồn bản địa hoá

• Nắp bảo vệ bảng điều khiển trước

• Đĩa CD tài liệu (user’s guide, service guide, programmer’s manual)
