MSOS804A High-Definition Oscilloscope – Máy hiện sóng độ nét cao MSOS804A: 8 GHz, 4 kênh tương tự cộng với 16 kênh kỹ thuật số

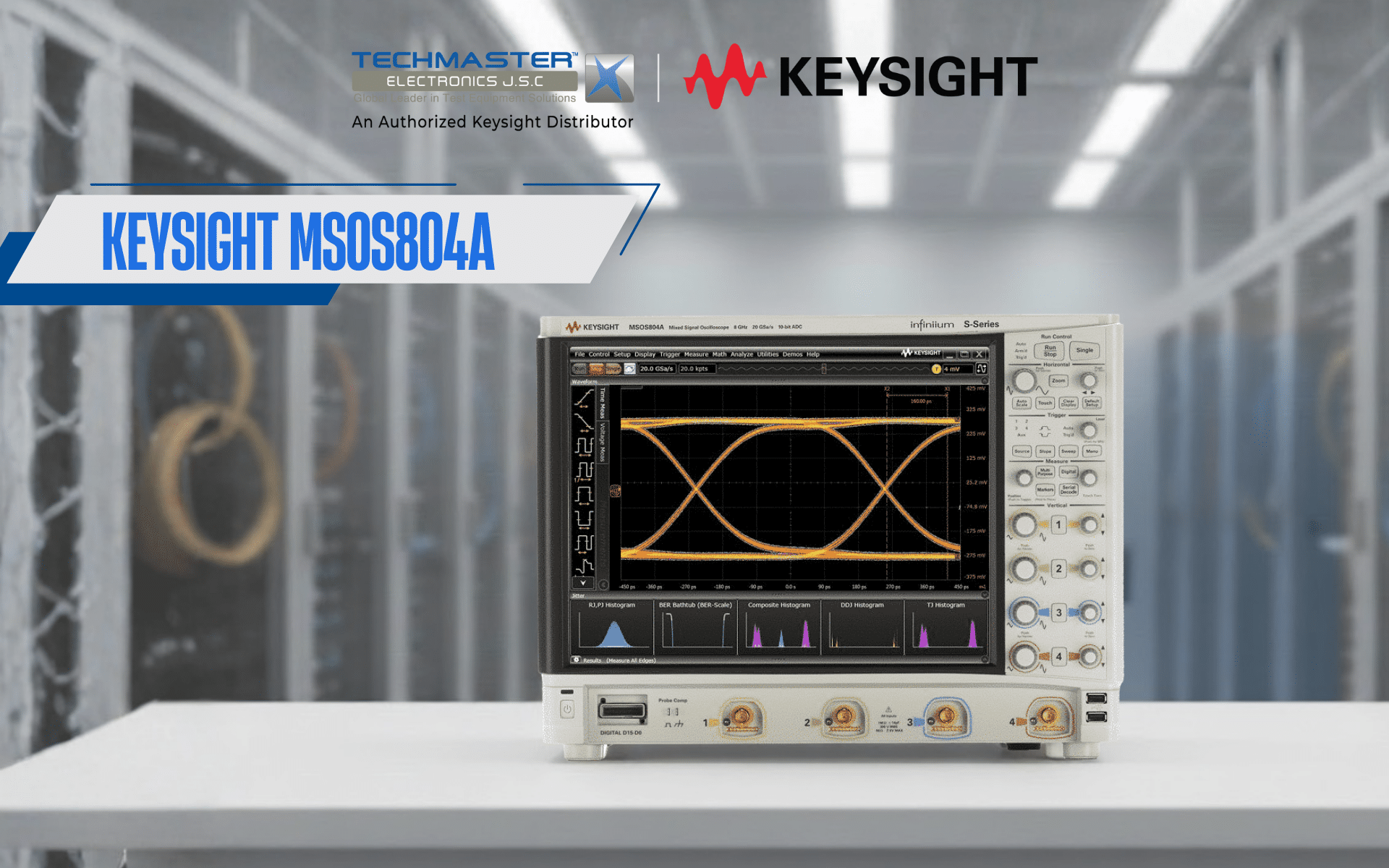

Máy hiện sóng Keysight MSOS804A là thiết bị cao cấp thuộc dòng Infiniium S-Series, được thiết kế dành cho các kỹ sư R&D, phòng lab và ứng dụng công nghiệp yêu cầu độ chính xác cao. Với băng thông 2 GHz, tốc độ lấy mẫu lên đến 20 GSa/s, MSOS804A mang lại khả năng phân tích tín hiệu vượt trội cho cả tín hiệu số và analog.

Ngoài khả năng đo mạnh mẽ, Keysight MSOS804A còn tích hợp các tính năng như phân tích giao thức số, bộ tạo sóng đôi 20 MHz và màn hình cảm ứng 15 inch. Đây là giải pháp lý tưởng cho việc kiểm tra, đánh giá và mô phỏng mạch điện trong thời gian thực.

Hiệu suất đo lường của máy hiện sóng Keysight MSOS804A

• Băng thông: 2 GHz

• Số kênh: 4 kênh analog + 16 kênh kỹ thuật số

• Độ dài bản ghi:

  • 200 Mpts (1 hoặc 2 kênh)

  • 100 Mpts (3 hoặc 4 kênh)

• Tốc độ lấy mẫu tối đa:

  • 20 GSa/s (1 hoặc 2 kênh)

  • 10 GSa/s (3 hoặc 4 kênh)

Độ nhạy và độ phân giải trên Keysight MSOS804A

• Suy hao: 0,1X đến 10.000X

• Độ nhạy: 260 μV – 1 V/div

• Độ phân giải:

  • Chuẩn: 10 bit

  • Lên đến 16 bit ở chế độ phân giải cao

• ENOB: 6.4 (không dùng chế độ phân giải cao)

Tốc độ và khả năng hiển thị tín hiệu

• Thời gian tăng:

  • 10–90%: 53.8 ps

  • 20–80%: 33.8 ps

• Tốc độ cập nhật dạng sóng: >300.000 waveform/giây

• Màn hình cảm ứng: 15″, độ phân giải XGA (1024×768)

• Giao diện trực quan, dễ thao tác

Phân tích tín hiệu số và tính năng tích hợp trên MSOS804A

Máy hiện sóng Keysight MSOS804A tích hợp sẵn nhiều công cụ phân tích mạnh mẽ:

• Bộ tạo sóng đôi WaveGen 20 MHz

• Hỗ trợ Bode plot

• Giải mã giao thức: I²C, SPI, UART, CAN, LIN

• Chức năng toán học: +, −, ×, ÷, FFT, lọc thông thấp

• Cửa sổ FFT: Hanning, Hamming, Blackman, Flattop…

Các loại Trigger được hỗ trợ

• Trigger phức tạp: Edge, Pulse width, Window, UART, CAN, SPI, I²C…

• Trigger ngoài: Có thể hiển thị như một kênh kỹ thuật số

• Nguồn kích hoạt: Analog, line, external, WaveGen

Cấu hình phần cứng của máy hiện sóng Keysight MSOS804A

• Hệ điều hành: Windows 10

• CPU: Intel Core i5, 4 nhân, 3 GHz

• RAM: 8 GB

• SSD: 256 GB, có thể tháo rời

• Thiết bị ngoại vi: Chuột USB, bàn phím mini

Thông số kỹ thuật điện và vật lý

• Nguồn điện:

  • 100–120 V (50/60/400 Hz)

  • 100–240 V (50/60 Hz)

• Công suất tiêu thụ: Tối đa 50 W

• Kích thước: 33 × 43 × 23 cm

• Trọng lượng: 12 kg (vận chuyển: 20 kg)

• Chuẩn LXI: Class C

Liên hệ Techmaster – Đại lý ủy quyền Keysight tại Việt Nam để tư vấn và báo giá tốt nhất.
