Thông số kỹ thuật của máy hiện sóng Keysight – HD304MSO
Dữ liệu kỹ thuật chung: |
|
| Băng thông: | 200 MHz |
| Số kênh đầu vào: | 4 kênh analog + 16 kênh kỹ thuật số |
| Tốc độ lấy mẫu tối đa: | 3.2 GSa/s |
| Độ sâu bộ nhớ tối đa: | 100 Mpts mỗi kênh |
| Màn hình hiển thị: | Màn hình cảm ứng điện dung 10.1 inch |
| Tốc độ cập nhật dạng sóng: | > 1,300,000 dạng sóng/s |
| Trọng lượng: | 5.25 kg |
| Kích thước: | 33.5 cm (13.2 in) x 26.2 cm (10.3 in) x 16.8 cm (6.6 in) |

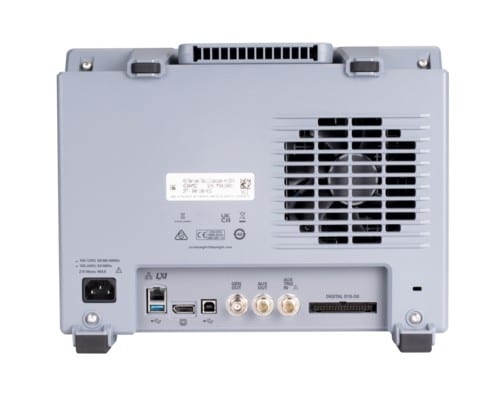

| Cổng kết nối: | USB Ports: USB 2.0 (sau), USB 3.0 (trước & sau)
LAN: 10/100/1000Base-T Aux Output: BNC connector |
Hệ thống Trigger |
|
| Nguồn: | Analog, digital, line, external |
| Các chế độ: | Normal, Auto, Single, Force |
| Cổng kết nối: | DC, AC, LF Reject, HF Reject, Noise Reject |
| Phạm vi giữ kết nối: | 60 ns đến 10.00 s |
Chế độ thu thập dữ liệu: |
|
| Normal mode: | Mặc định |
| Peak detect: | Ghi nhận các xung hẹp tới 156,25 ps |
| Averaging: | Tùy chọn từ 2, 4, 8, 16, 64, … lên đến 65.536 |
| Segmented memory | 2000 phân đoạn |
WaveGen – Built-in Function/Arbitrary Waveform Generator |
|
| Dạng sóng: | Sine, Square, Ramp, Pulse, DC, Noise, Arbitrary |
| Hình sine: | Phạm vi tần số: 0.01 Hz đến 100 MHz |
| Hình xung: | Phạm vi tần số: 0.01 Hz đến 50 MHz |
| Hình dốc: | Phạm vi tần số: 0.3 Hz đến 5 MHz |
| Nhiễu: | Băng thông: 150 MHz (điển hình) |
| Hệ số DC: | Phạm vi: ± 8 V vào Hi-Z; ± 4 V vào 50 ohms
Độ phân giải: 100 μV hoặc 3 chữ số, tùy cái nào lớn hơn |
| Biên độ: | Phạm vi:
2 mVpp đến 10 Vpp (Hi-Z) 1 mVpp đến 5 Vpp (50 Ω) |
Keysight HD304MSO: Giải pháp toàn diện cho mọi nhu cầu đo lường
Keysight HD304MSO là máy hiện sóng có hiệu suất cao. Thiết bị được sử dụng trong các ứng dụng phân tích tín hiệu nâng cao trong các ngành như điện tử, viễn thông, ô tô và giáo dục. Băng thông 200 MHz, tốc độ lấy mẫu 3.2 GSa/s mỗi kênh, và độ sâu bộ nhớ lên tới 100 Mpts. HD304MSO đảm bảo khả năng ghi và phân tích tín hiệu phức tạp một cách chính xác.
Độ phân giải dọc lên tới 14 bit, cao hơn đáng kể so với các loại máy hiện sóng truyền thống, cho phép đo lường chi tiết và chính xác hơn. Thiết kế nhỏ gọn và bền bỉ giúp thiết bị thích hợp cho cả phòng thí nghiệm và môi trường thực địa.
Chức năng đo lường của máy hiện sóng Keysight HD304MSO
- Lấy mẫu thời gian thực với tốc độ 3.2 GSa/s, bắt được các sự kiện thoáng qua nhanh chóng.
- Tốc độ cập nhật dạng sóng vượt trội hơn 1,3 triệu dạng sóng/giây. Từ đó hỗ trợ phát hiện nhanh các sự cố tín hiệu.
- Phạm vi động (dynamic range) lên tới 96 dB, phù hợp để đo các tín hiệu thay đổi nhanh và phức tạp.
Thiết kế thân thiện, dễ sử dụng:
- Màn hình cảm ứng điện dung 10.1 inch với giao diện trực quan, hỗ trợ thao tác bằng cử chỉ.
- Chức năng Auto Scale và Zone Triggering giúp rút ngắn thời gian thiết lập. Từ đó, người dùng dễ dàng quan sát tín hiệu.
- Menu tùy chỉnh linh hoạt, các bảng điều khiển có thể gắn kết hoặc di chuyển để tối ưu quy trình làm việc.
- Khung máy chắc chắn, đảm bảo độ bền cao khi sử dụng trong môi trường khắc nghiệt.
