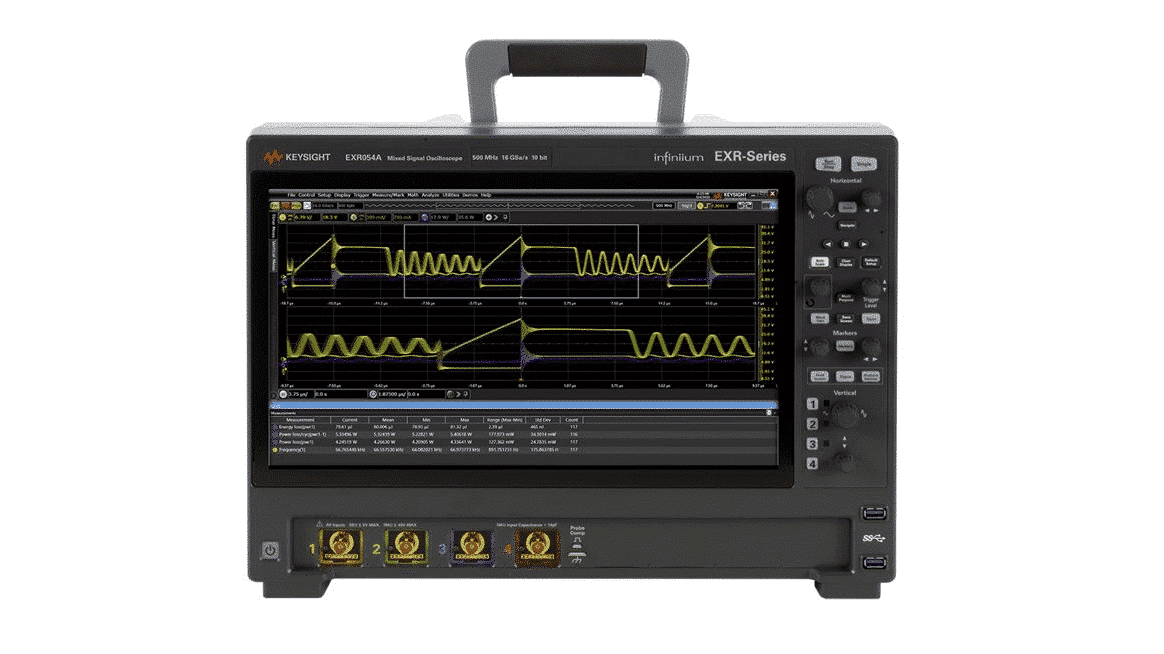

Máy hiện sóng Keysight EXR054A Infiniium EXR-Series

Keysight EXR054A Máy hiện sóng Infiniium EXR-Series – 500 MHz, 4 kênh

Tổng quan

Keysight EXR054A thuộc dòng Infiniium EXR-Series cung cấp băng thông 500 MHz trên 4 kênh analog, có thể nâng cấp đến 2.5 GHz và 8 kênh. Với công nghệ ASIC, ENOB lên đến 9.0 và độ nhiễu cực thấp 43 µV, thiết bị đảm bảo khả năng đo lường chính xác cho các ứng dụng hiệu năng cao. Tích hợp 7 thiết bị trong 1, EXR054A là giải pháp mạnh mẽ cho R&D và sản xuất.

Ứng dụng & Dòng sản phẩm

• Phân tích tín hiệu nâng cao trong phòng R&D

• Xác thực và kiểm chuẩn hệ thống số tốc độ cao

• Gỡ lỗi hệ thống nhúng và phân tích tín hiệu hỗn hợp

• Đo lường toàn vẹn nguồn, jitter và nhiễu

Thông số kỹ thuật

• Băng thông: 500 MHz (nâng cấp đến 2.5 GHz)

• Kênh: 4 kênh analog (nâng cấp đến 8 kênh)

• Tốc độ lấy mẫu: tối đa 16 GSa/s

• Độ phân giải: ENOB lên đến 9.0

• Độ nhiễu: thấp đến 43 µV

• Bộ nhớ: tối đa 1.6 Gpts

• Màn hình: 15.6 inch Full HD cảm ứng điện dung

• Trigger: Trigger nâng cao với InfiniiScan Zone

• Phân tích: Jitter, eye diagram, FFT, phân tích giao thức

Tính năng tích hợp

• 7 trong 1: máy hiện sóng, máy phân tích phổ, máy phân tích logic, máy phát dạng sóng, máy phân tích giao thức, bộ đếm, DVM

• Xử lý đồ thị bằng phần cứng cho tốc độ nhanh hơn

• Bộ công cụ phần mềm kiểm chuẩn và gỡ lỗi nâng cao

Phần cứng & Giao diện

• Bộ xử lý: CPU nhúng hiệu năng cao

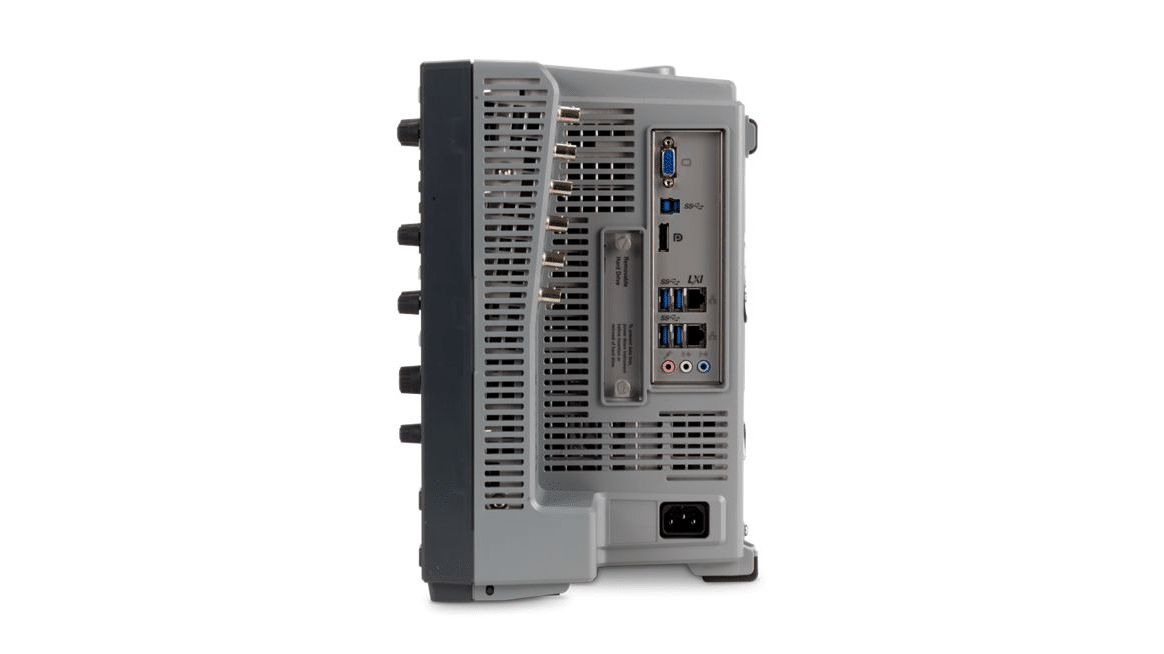

• Kết nối: USB, LAN, HDMI, tùy chọn GPIB

• Hệ điều hành: Windows 10 nhúng

• Phụ kiện đi kèm:

  • Đầu dò thụ động N2873A 500 MHz (mỗi kênh 1 chiếc)

  • Túi phụ kiện đầu dò

  • Cáp hiệu chuẩn

  • Bàn phím và chuột

  • Dây nguồn, nắp bảo vệ mặt trước

Thông số vật lý

• Kích thước: 320 mm (cao) × 440 mm (rộng) × 260 mm (sâu)

• Trọng lượng: khoảng 10 kg

• Nguồn điện: 100–240 VAC, 50/60 Hz
