Máy hiện sóng Keysight DSOX4104G

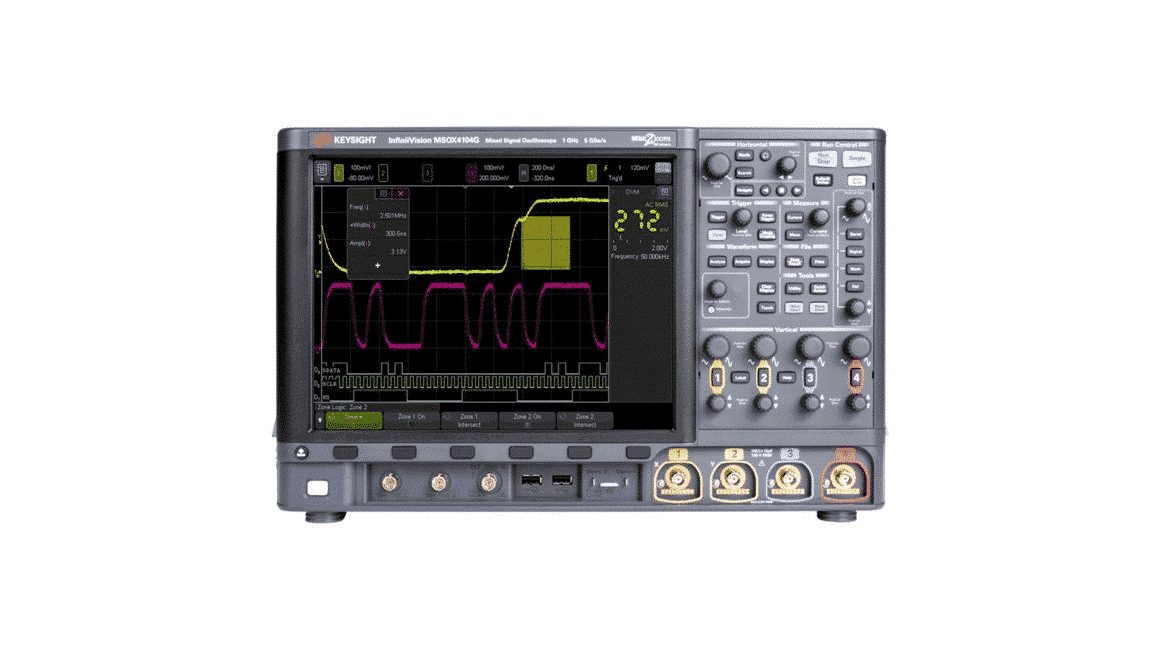

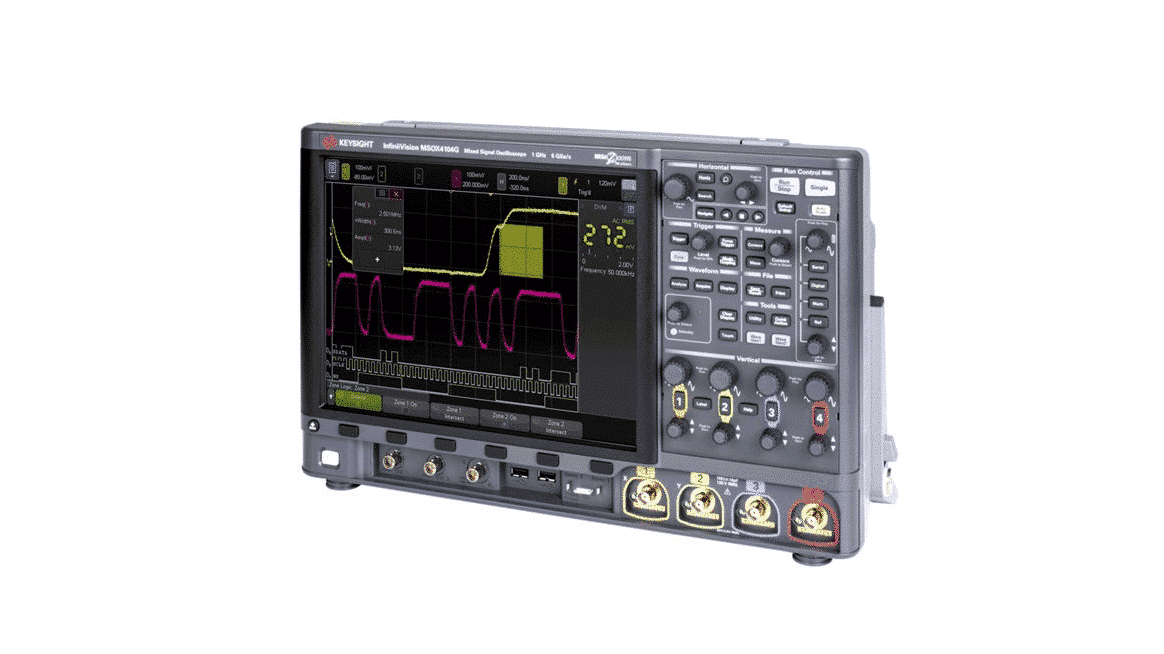

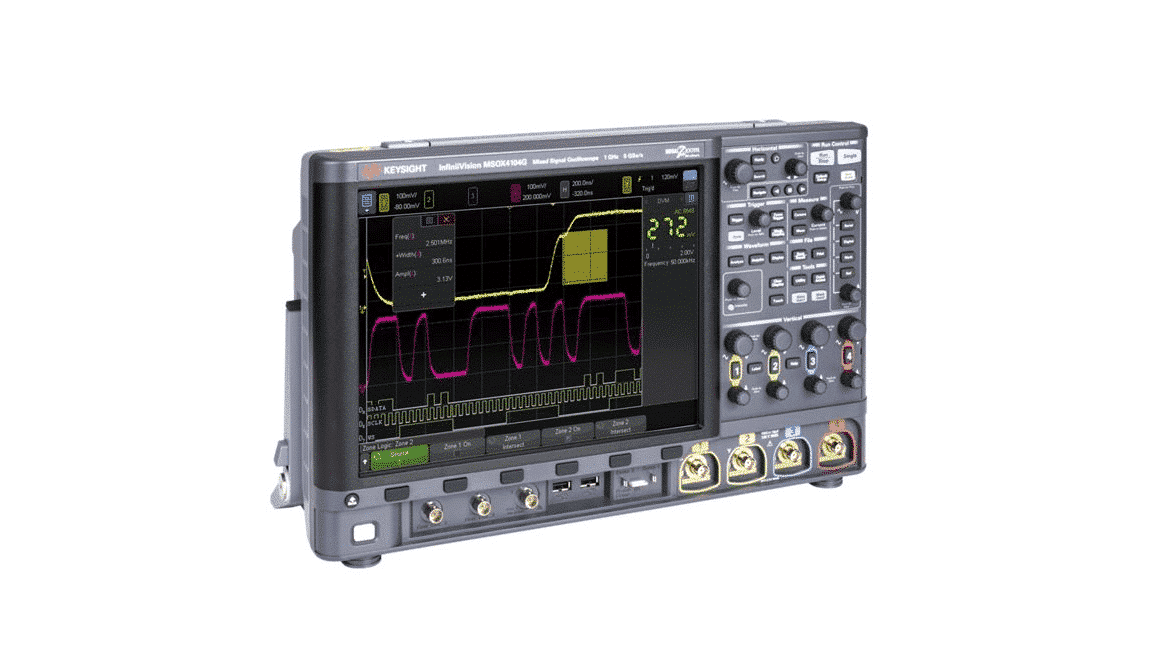

Máy hiện sóng Keysight DSOX4104G – 1 GHz, 4 kênh

Giới thiệu tổng quan

Keysight DSOX4104G thuộc dòng máy hiện sóng 4000 X-Series, với băng thông 1 GHz và 4 kênh analog. Máy trang bị màn hình cảm ứng điện dung 12.1 inch, công nghệ Zone touch triggering, cùng tốc độ cập nhật 1.000.000 dạng sóng/giây, mang đến khả năng đo lường mạnh mẽ và linh hoạt cho thiết kế, phân tích và kiểm thử điện tử hiện đại.

Ứng dụng thực tế

• Thu và phân tích tín hiệu tốc độ cao

• Thiết kế và kiểm thử hệ thống nhúng

• Kiểm tra, phân tích giao thức bus nối tiếp

• Phân tích tín hiệu hỗn hợp (với tùy chọn nâng cấp)

Thông số kỹ thuật

• Băng thông: 1 GHz

• Kênh: 4 kênh analog

• Tốc độ lấy mẫu: Lên tới 5 GSa/s

• Bộ nhớ: 4 Mpts, kèm bộ nhớ phân đoạn

• Tốc độ cập nhật dạng sóng: 1.000.000 wfms/s

• Màn hình: Cảm ứng điện dung 12.1 inch

• Trigger: Công nghệ Zone touch triggering độc quyền

• Khả năng mở rộng: Nâng cấp băng thông, thêm kênh số, máy phát sóng tùy ý 20 MHz 2 kênh, DVM 3 số, trigger & phân tích nối tiếp, kiểm thử mask

Tính năng tích hợp

• Gói phần mềm nhúng (D4000GENB)

• Histogram dạng sóng và phép đo

• Máy phát dạng sóng tùy ý kép

• Phân tích đáp ứng tần số

• Hỗ trợ kỹ thuật KeysightCare

Phần cứng & giao diện

• Màn hình cảm ứng lớn, trực quan

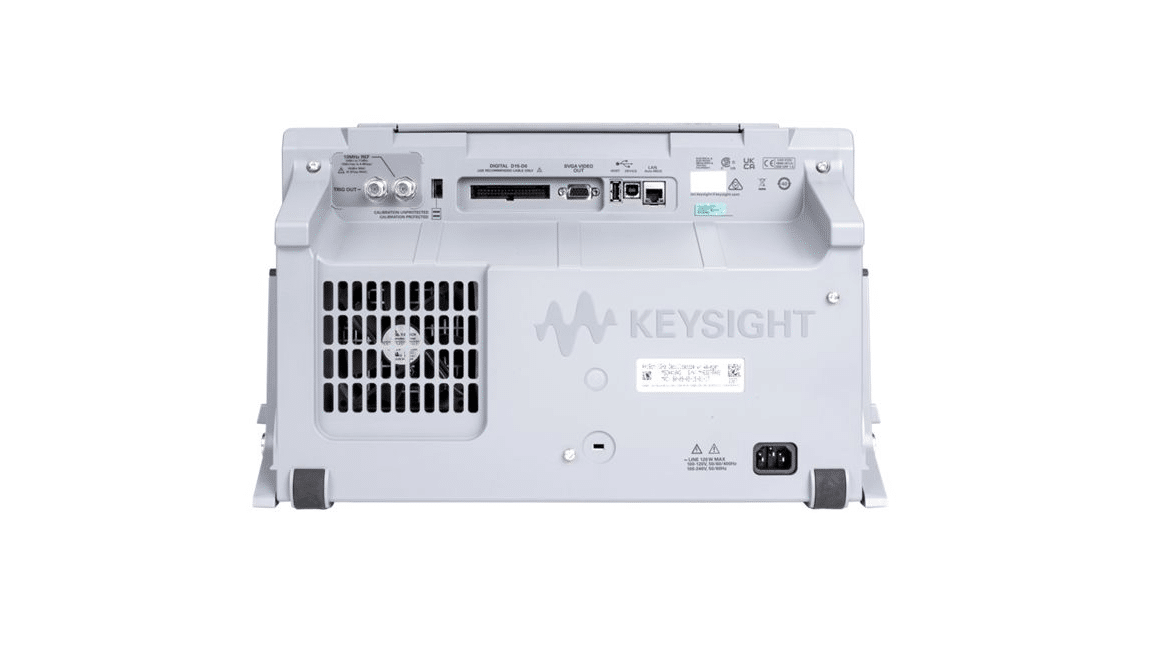

• Cổng USB, LAN và giao tiếp I/O tiêu chuẩn

• Bảng điều khiển và trợ giúp đa ngôn ngữ

Thông số vật lý

• Kiểu dáng: Thiết kế để bàn nhỏ gọn

• Trọng lượng: Khoảng 8.5 kg (kèm phụ kiện)

• Nguồn điện: Dây nguồn AC chuẩn địa phương

Phụ kiện đi kèm

• Một đầu dò thụ động N2894A 700 MHz (10:1) cho mỗi kênh

• Gói phần mềm nhúng và công cụ phân tích

• Máy phát dạng sóng tùy ý kép

• Tính năng phân tích đáp ứng tần số

• Hỗ trợ kỹ thuật KeysightCare

• Giao diện và trợ giúp đa ngôn ngữ

• Dây nguồn chuẩn địa phương

• Nắp bảo vệ mặt trước

• Đĩa CD tài liệu (hướng dẫn sử dụng, hướng dẫn dịch vụ, tài liệu lập trình)

• Giấy chứng nhận hiệu chuẩn (chu kỳ 2 năm)

• Bảo hành 3 năm (90 ngày cho phụ kiện không serial)
