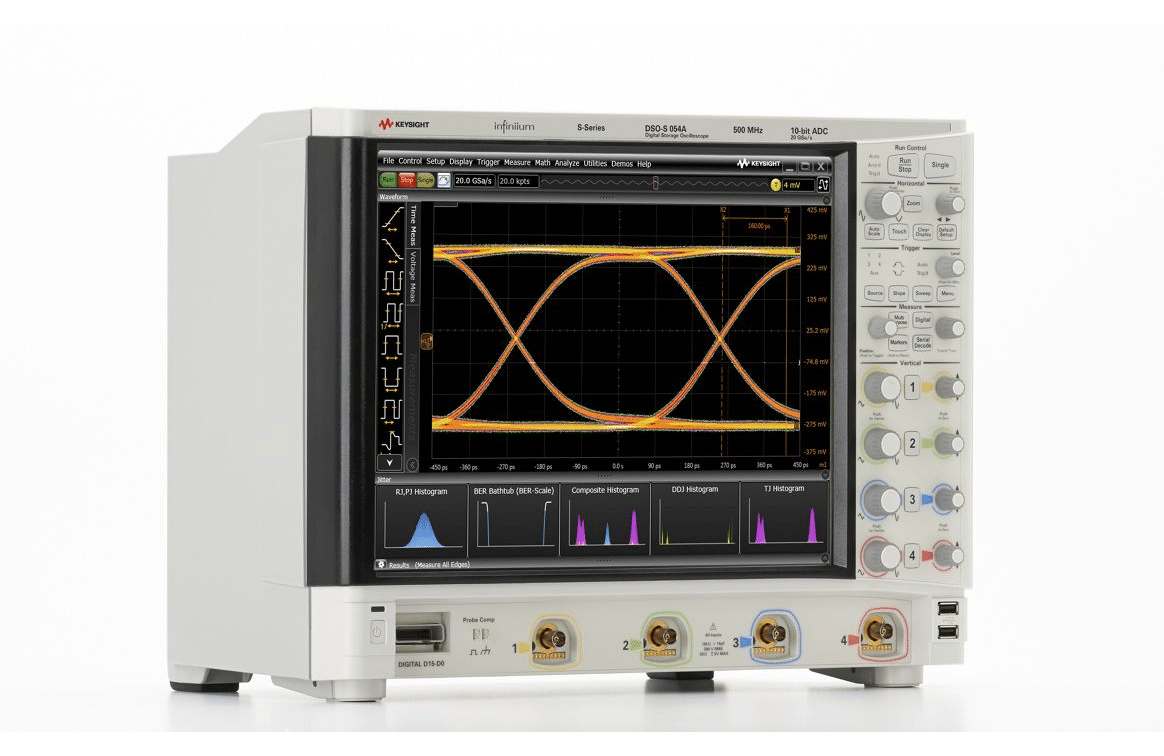

Máy hiện sóng Keysight DSOS054A

Máy hiện sóng độ nét cao Keysight DSOS054A – 500 MHz, 4 kênh analog

Giới thiệu tổng quan

Keysight DSOS054A là máy hiện sóng cao cấp thuộc dòng Infiniium S-Series, được thiết kế cho các kỹ sư R&D, kiểm thử sản phẩm và phân tích tín hiệu phức tạp. Với băng thông 500 MHz (có thể nâng cấp), tốc độ lấy mẫu lên đến 20 GSa/s và bộ chuyển đổi ADC 10-bit, thiết bị mang lại khả năng đo chính xác và độ phân giải cao.

Ứng dụng thực tế

Phù hợp cho thiết kế mạch tốc độ cao, phân tích toàn vẹn tín hiệu, kiểm tra nguồn, debug hệ thống nhúng. DSOS054A được ứng dụng trong các ngành hàng không, ô tô, viễn thông, và sản xuất điện tử.

Thông số kỹ thuật chi tiết

• Băng thông: 500 MHz (có thể nâng cấp)

• Số kênh: 4 kênh analog

• Tốc độ lấy mẫu: tối đa 20 GSa/s

• Độ dài bản ghi: 100 Mpts/kênh

• Độ phân giải: Chuẩn 10 bit, lên đến 16 bit ở chế độ độ phân giải cao

• ENOB: Trung bình 8.1 bit tại băng thông tối đa

• Màn hình: Cảm ứng điện dung 15” (độ phân giải XGA)

• Tốc độ cập nhật sóng: Thực thi nhanh, phản hồi tức thì

Tính năng tích hợp

• Giải mã giao thức số: I²C, SPI, UART, CAN, LIN… (tùy chọn)

• Phép toán tín hiệu: +, −, ×, ÷, FFT, lọc

• Hỗ trợ Bode plot với WaveGen (tùy chọn)

• Phần mềm kiểm tra chuẩn và phân tích nguồn (tùy chọn)

Phần cứng & Giao diện

• Hệ điều hành: Windows, SSD tiêu chuẩn

• Cổng kết nối: USB, LAN, HDMI, AUX, Trigger in/out

• Phụ kiện kèm theo:

  • 4× đầu dò N2873A (500 MHz)

  • Cáp hiệu chuẩn BNC 8 GHz

  • Túi đựng đầu dò, bàn phím, chuột, dây nguồn

  • Hướng dẫn sử dụng, phần mềm BenchVue

Thông số vật lý

• Kích thước: Khoảng 33 × 43 × 23 cm

• Trọng lượng: ~11.6 kg

• Nguồn điện: 100–240 V AC, 50/60/400 Hz

• Tản nhiệt: Quạt yên tĩnh, phù hợp môi trường phòng lab
