Trong dòng U1250 của Keysight có ba model trông gần như giống hệt nhau: cùng thân máy, cùng màn hình 50.000 count, cùng mức an toàn CAT III 1000 V / CAT IV 600 V. Chọn theo thói quen, bạn dễ cầm phải model thiếu đúng chức năng cần dùng, hoặc hết pin giữa ca đo. Bài này đặt Keysight U1253B cạnh U1252B và U1251B, chỉ ra những chỗ thật sự khác nhau, và đưa ra một trình tự câu hỏi để chọn đúng cấu hình ngay từ đầu.
Ba model, một nền tảng chung
Theo data sheet của Keysight, vai trò của ba model được phân tầng khá rõ. U1251B là bản cơ bản: ngoài các phép đo thông thường của một DMM, máy có thêm khả năng ghi dữ liệu. U1252B giữ nguyên nền tảng đó rồi bổ sung bộ đếm tần 20 MHz và bộ phát xung vuông lập trình được. U1253B có cùng chức năng đo như U1252B, khác biệt lớn nhất nằm ở màn hình OLED.
Phần giống nhau chiếm phần lớn bảng chỉ tiêu, và chính vì vậy bảng thông số rút gọn thường không giúp gì khi phải chọn giữa ba máy:
- Độ phân giải: màn hình kép 50.000 count trên cả ba model.
- An toàn: CAT III 1000 V / CAT IV 600 V, cầu chì năng lượng cao 30 kA.
- Môi trường làm việc: từ −20 °C tới +55 °C.
- Kích thước: 203,5 × 94,4 × 59,0 mm cho cả dòng.
- Nguồn: dùng pin 9 V hoặc pin sạc Ni-MH 7,2 V / 8,4 V, có mạch sạc tích hợp.
- Kết nối máy tính: qua cáp IR-to-USB U1173A (tùy chọn), tốc độ 19.200 bit/giây.
Nếu bạn đang cân nhắc cả những dòng khác chứ không chỉ U1250, hãy tham khảo thêm bài so sánh U1282A và U1281A — đó là lớp đồng hồ vạn năng cầm tay Keysight 60.000 count có vỏ IP67.

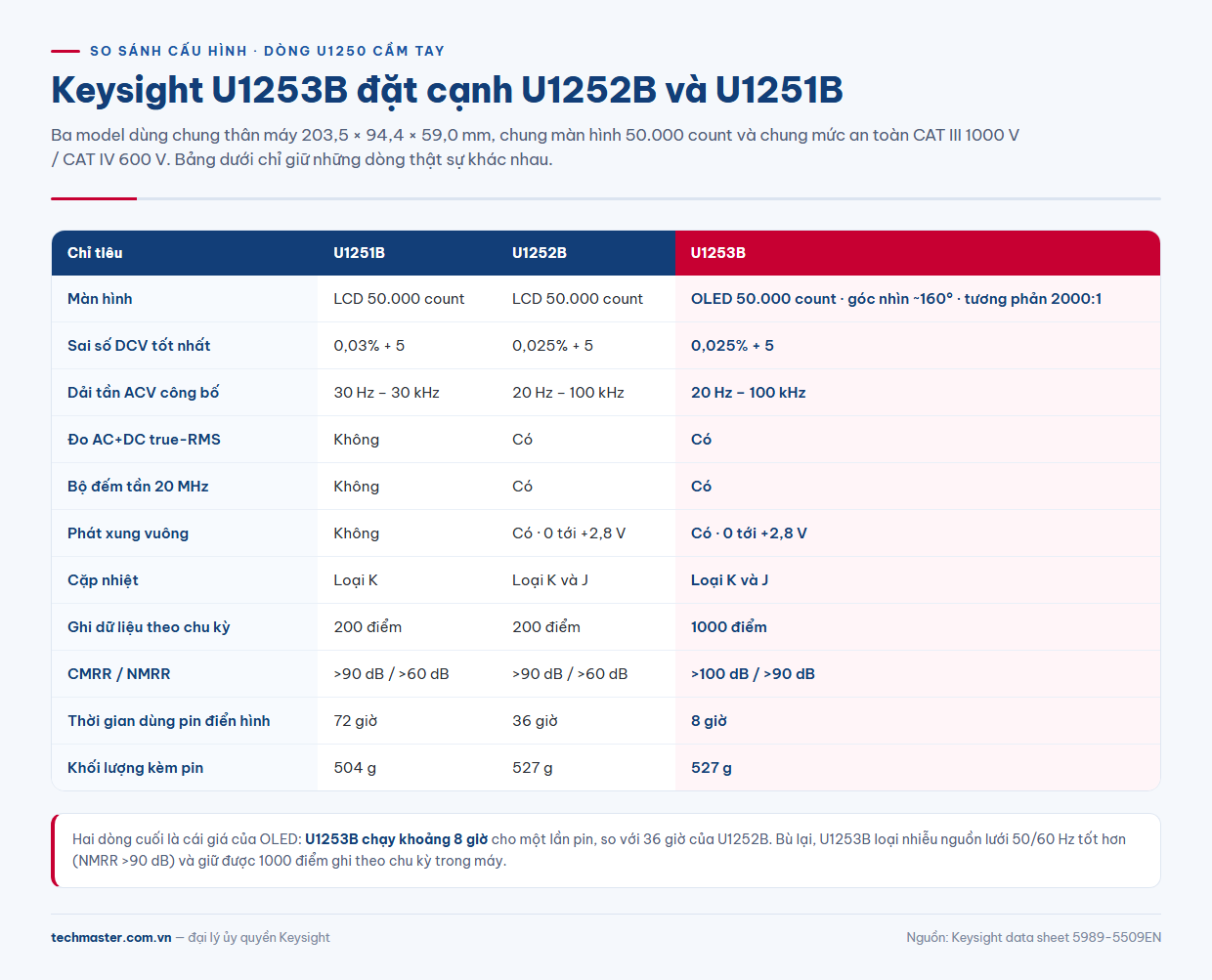

U1253B thông số: những dòng thật sự khác nhau
Khi tra U1253B thông số, chỉ những dòng dưới đây mới phân biệt được ba model. Số liệu lấy từ data sheet dòng U1250 của Keysight.
| Chỉ tiêu | U1251B | U1252B | U1253B |
|---|---|---|---|
| Màn hình | LCD | LCD | OLED, góc nhìn khoảng 160°, tương phản 2000:1 |
| Sai số DCV tốt nhất | 0,03% + 5 | 0,025% + 5 | 0,025% + 5 |
| Dải tần ACV công bố | 30 Hz – 30 kHz | 20 Hz – 100 kHz | 20 Hz – 100 kHz |
| Đo AC+DC true-RMS | Không | Có | Có |
| Bộ đếm tần 20 MHz | Không | Có | Có |
| Phát xung vuông | Không | Có | Có |
| Cặp nhiệt | Loại K | Loại K và J | Loại K và J |
| Ghi dữ liệu theo chu kỳ | 200 điểm | 200 điểm | 1000 điểm |
| CMRR / NMRR | trên 90 dB / trên 60 dB | trên 90 dB / trên 60 dB | trên 100 dB / trên 90 dB |
| Thời gian dùng pin điển hình | 72 giờ | 36 giờ | 8 giờ |
| Khối lượng kèm pin | 504 g | 527 g | 527 g |
U1251B và phần còn lại: ranh giới nằm ở ba khối chức năng
Khoảng cách giữa U1251B và hai model trên không nằm ở độ phân giải, mà ở ba khối chức năng mà U1251B không có.
Bộ đếm tần 20 MHz
U1251B vẫn đo được tần số qua đầu vào điện áp. Nhưng bộ đếm tần riêng, với dải tới 20 MHz và sai số 0,002% + 5 ở các thang cao, chỉ có trên U1252B và U1253B. Lưu ý mức tín hiệu vào bộ đếm phải dưới 30 Vpp, nên đây là công cụ cho mạch dao động, xung clock và mạch số, không phải cho đo trực tiếp trên đường điện lực.
Bộ phát xung vuông
U1252B và U1253B có đầu ra xung vuông lập trình được: chu kỳ nhiệm vụ chỉnh từ 0,39% tới 99,60%, biên độ cố định từ 0 tới +2,8 V, trở kháng ra tối đa 3,5 kΩ. Con số trở kháng ra cho biết cách dùng đúng: đây là nguồn kích thích cho đầu vào logic, đầu vào bộ đếm hay chân điều khiển PWM, không phải nguồn để kéo tải. Kỹ thuật viên bảo trì bo mạch nhờ đó không phải mang thêm máy phát tín hiệu.
Đo AC+DC true-RMS và dải tần ACV
Cả ba model đều đo true-RMS AC. Tuy vậy, phép đo AC+DC — cần khi tín hiệu có cả thành phần một chiều lẫn gợn, như đầu ra bộ chỉnh lưu hay nguồn xung — chỉ có trên U1252B và U1253B. Dải tần ACV công bố cũng khác: U1251B tới 30 kHz, hai model trên tới 100 kHz ở các thang thấp. Nếu công việc chủ yếu là điện lưới 50 Hz, khoảng chênh này không đổi kết luận nào. Nếu bạn đo gợn và tín hiệu âm tần, nó có ý nghĩa.
Đồng hồ vạn năng OLED U1253B và U1252B: cùng chức năng, khác cách dùng
Đây là cặp khó chọn nhất, vì bảng chức năng đo gần như trùng nhau. Khác biệt nằm ở ba điểm, và cả ba đều phụ thuộc vào nơi bạn đo.
Màn hình: khi nào OLED đáng tiền

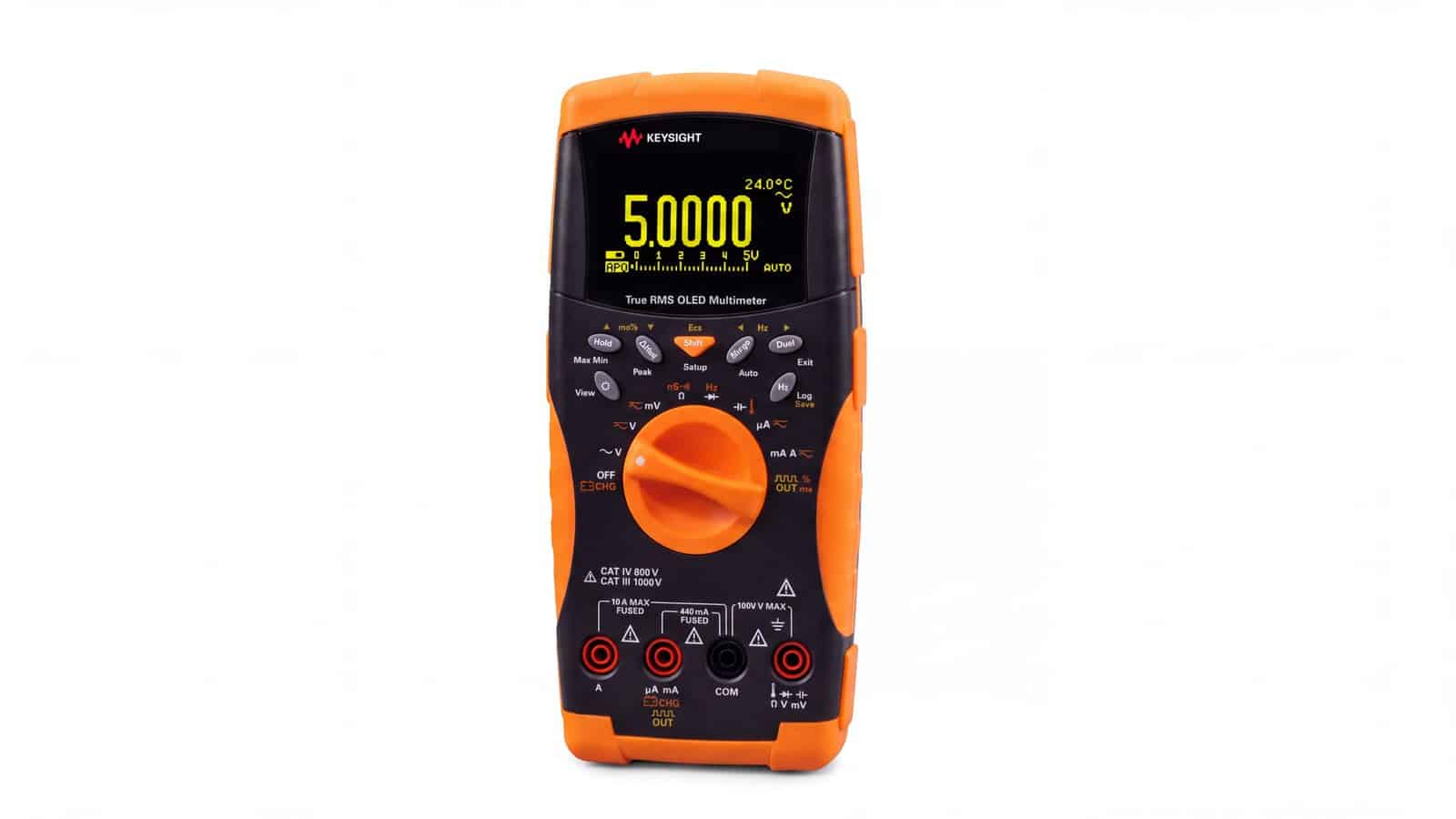

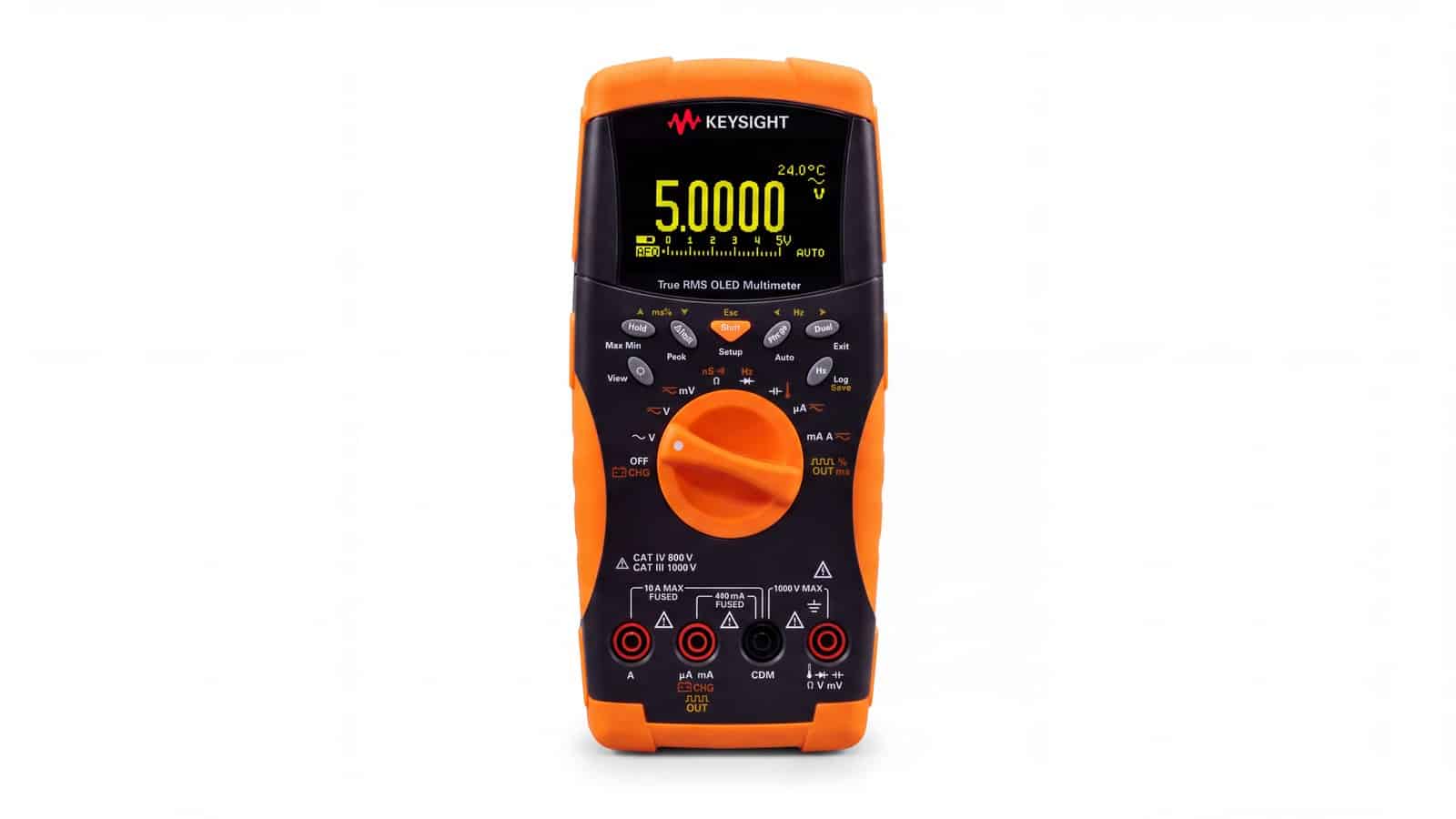

Keysight công bố đồng hồ vạn năng OLED U1253B có góc nhìn khoảng 160° và tỉ lệ tương phản 2000:1. Lợi thế này thể hiện trong tủ điện thiếu sáng, gầm thiết bị, hoặc khi phải đọc số từ góc lệch. Ở bàn làm việc đủ sáng, màn hình LCD có đèn nền của U1252B vẫn đọc tốt.
Khả năng loại nhiễu: điểm ít người để ý
Data sheet cho thấy U1253B có NMRR trên 90 dB và CMRR trên 100 dB tại DC và 50/60 Hz, trong khi U1251B và U1252B là trên 60 dB và trên 90 dB. Nghĩa là khi đo điện áp một chiều mức thấp gần tủ phân phối, gần biến tần hay trên dây cảm biến chạy cạnh cáp động lực, U1253B giữ số đọc ổn định hơn. Đây là khác biệt về đo lường, không chỉ là khác biệt về màn hình.
Pin: cái giá phải trả
Thời gian dùng pin điển hình của U1253B là 8 giờ, so với 36 giờ của U1252B và 72 giờ của U1251B. Với ca bảo trì dài ở hiện trường xa chỗ sạc, đây là yếu tố quyết định. Nếu chọn U1253B cho công việc này, hãy tính luôn pin sạc dự phòng hoặc bộ đổi nguồn U1170A trong cấu hình.
Ngoài ra, U1253B lưu được 1000 điểm ghi theo chu kỳ ngay trong máy, so với 200 điểm của hai model còn lại. Khi ghi về máy tính qua cáp IR-to-USB, số điểm chỉ phụ thuộc dung lượng ổ đĩa.

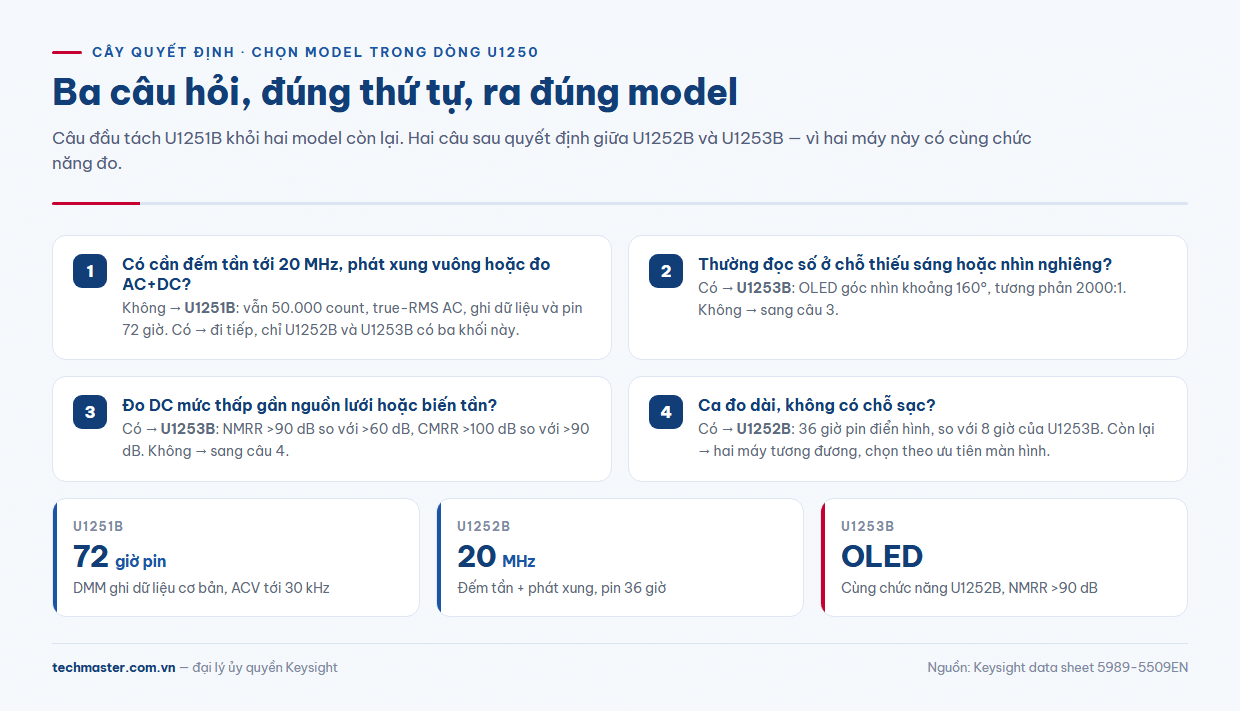

Chọn đúng Keysight U1253B hay model khác: bốn câu hỏi
Hỏi theo đúng thứ tự dưới đây. Câu đầu tiên loại được một model, ba câu sau tách hai model còn lại.
- Có cần đếm tần tới 20 MHz, phát xung vuông hoặc đo AC+DC không? Nếu không, Keysight U1251B là lựa chọn hợp lý: vẫn 50.000 count, true-RMS AC, ghi dữ liệu, và pin bền nhất dòng.
- Thường đọc số ở nơi thiếu sáng hoặc từ góc lệch? Nếu có, chọn đồng hồ vạn năng cầm tay Keysight U1253B.
- Đo DC mức thấp trong môi trường nhiễu nguồn lưới? Nếu có, NMRR trên 90 dB là lý do kỹ thuật để chọn U1253B.
- Ca đo dài, không có chỗ sạc? Nếu có và hai câu trên đều là không, Keysight U1252B với 36 giờ pin là cấu hình hợp lý hơn.
Chốt lại
Ba model dòng U1250 không xếp theo kiểu “cao hơn là tốt hơn”. U1251B hợp với đo điện thông thường và ca dài. U1252B mở rộng sang mạch số nhờ bộ đếm tần và bộ phát xung. U1253B giữ các chức năng đó, thêm màn hình dễ đọc và khả năng loại nhiễu tốt hơn, đổi lại thời gian dùng pin ngắn hơn nhiều.
