Máy đếm hạt trả lời rất tốt một câu hỏi: có bao nhiêu hạt, cỡ nào, lúc nào. Nó không trả lời được câu hỏi thứ hai mà mọi cuộc điều tra nhiễm bẩn cuối cùng đều đi tới: hạt đó là gì, và nó từ đâu ra. Ánh sáng tán xạ chỉ cho biết một vật đi qua chùm laser và tán xạ ra bao nhiêu năng lượng; mảnh thép không gỉ, sợi vải, tinh thể muối và bọt khí có thể cho cùng một xung. Muốn biết vật liệu thì phải giữ được hạt lại và mang đi phân tích. Bài viết mô tả chuỗi công việc từ số đếm sang định danh: bắt hạt lên màng lọc, soi bằng kính hiển vi điện tử quét kèm phổ tán sắc năng lượng tia X, đọc kết quả, và ba giới hạn phải biết trước khi ký hợp đồng phân tích.
- “Bao nhiêu” và “là gì” là hai phép đo khác nhau
- Ba tình huống buộc phải chuyển sang định danh
- Bắt hạt lên màng: ba đường vào
- SEM và EDX làm được gì trên một tấm màng
- Ba giới hạn phải biết trước khi ký hợp đồng phân tích
- Đọc vân tay nguyên tố mà không kết luận vội
- Ghép hai bộ dữ liệu thành một quy trình điều tra
- Câu hỏi thường gặp
“Bao nhiêu” và “là gì” là hai phép đo khác nhau
Một máy đếm hạt quang học đo cường độ ánh sáng mà một vật tán xạ khi đi qua vùng cảm biến, rồi quy cường độ đó về một đường kính tương đương. Toàn bộ thông tin về vật liệu, hình dạng, và nguồn gốc bị nén lại thành một con số duy nhất. Đó là điểm mạnh của phép đo — nó nhanh, liên tục, tự động, không cần chuẩn bị mẫu — và cũng là giới hạn cứng của nó.
Điều đó không có gì sai. Máy đếm hạt sinh ra để làm việc khác: phát hiện thay đổi, đo xu hướng, kích hoạt cảnh báo, chứng minh trạng thái kiểm soát. Nhưng khi có sản phẩm hỏng và câu hỏi trở thành “hạt này đến từ máy nào”, thì một chuỗi số đếm dù dày tới đâu cũng không đủ. Nó chỉ ra khi nào và ở đâu nhiễm bẩn tăng, và đó đã là một nửa cuộc điều tra. Nửa còn lại phải do một kỹ thuật khác trả lời.
Ba tình huống buộc phải chuyển sang định danh
Một, sự cố lặp lại mà không tìm được nguyên nhân. Số đếm ở một điểm bật lên vài lần mỗi tuần, không tương quan với ca, với thao tác, với lịch bảo trì. Mọi giả thuyết về dòng khí đã thử và bị loại. Lúc này biết vật liệu của hạt sẽ thu hẹp danh sách nghi phạm nhanh hơn bất kỳ phép đo bổ sung nào — nếu hạt là thép không gỉ thì nguồn nằm ở chi tiết cơ khí đang mài mòn, nếu là sợi cellulose thì nguồn nằm ở giấy hoặc bao bì, hai hướng điều tra hoàn toàn khác nhau.
Hai, lỗi sản phẩm có đặc trưng lặp lại. Một dạng lỗi bề mặt xuất hiện với cùng hình thái, cùng vị trí trên chi tiết. Ở đây phân tích hạt trên chính chi tiết lỗi thường cho câu trả lời trong một lần chạy, trong khi giám sát môi trường có thể chạy hàng tháng mà không bắt được gì, vì hạt gây lỗi đến từ tiếp xúc chứ không từ không khí.
Ba, tranh chấp với nhà cung cấp hoặc với khách hàng. Khi hai bên đổ lỗi cho nhau về nguồn nhiễm bẩn, số đếm không phân xử được. Thành phần nguyên tố thì có: một hạt chứa kẽm khi trong nhà máy không có chi tiết mạ kẽm nào là bằng chứng mạnh về việc hạt đi theo vật liệu đầu vào.
Bắt hạt lên màng: ba đường vào
Phép phân tích nào cũng cần một mẫu vật lý. Hạt phải được cô đặc lên một tấm màng lọc — thường là màng nylon hoặc nitrocellulose — để kính hiển vi có thể quét qua từng vùng.
Đường thứ nhất: từ dịch
Đây là đường sạch nhất và cho hiệu suất thu hồi cao nhất, vì hạt vốn đã ở trong pha lỏng. Nếu nhà máy đang chạy hoá chất quy trình, nước siêu tinh khiết, hoặc dịch rửa chiết từ chi tiết, thì việc lọc một thể tích đã biết qua màng cho ra ngay một mẫu định lượng được: số hạt trên màng chia cho thể tích đã lọc. Bộ dữ liệu đếm hạt trong dịch từ cảm biến PMS LiQuilaz II dòng S hoặc từ cảm biến in-situ PMS HSLIS-M50e giúp chọn đúng thời điểm và đúng thể tích cần lọc: lọc khi số đếm đang ở nền thì màng gần như trắng, còn lọc đúng lúc đỉnh thì mới có đủ hạt để soi.
Đường thứ hai: từ bề mặt
Rửa chi tiết bằng dung môi sạch trong điều kiện có kiểm soát rồi lọc toàn bộ dịch rửa lên màng. Cách này cho số hạt trên toàn bộ diện tích chi tiết. Một bộ lấy mẫu dung dịch PMS SLS-2000 đảm bảo phần định lượng thể tích và phần đếm sơ bộ; bước lọc lên màng là bước bổ sung sau đó, không thay thế.
Đường thứ ba: từ không khí
Hút một thể tích khí đã biết qua một giá đỡ màng, hoặc phơi một tấm chứng đã làm sạch trong khu vực rồi mang tấm đó đi soi. Đường này cho hiệu suất thấp nhất và dễ nhiễm bẩn nhất, nên cần mẫu trắng đi kèm cho mọi lần lấy mẫu.
Với cả ba đường, nguyên tắc chung là như nhau: mẫu trắng phải chạy song song và phải sạch hơn ngưỡng quan tâm ít nhất một bậc, nếu không thì kết quả phân tích đang mô tả quy trình lấy mẫu chứ không mô tả nhà máy.
SEM và EDX làm được gì trên một tấm màng
Kính hiển vi điện tử quét không dùng ánh sáng mà dùng chùm điện tử, nên nó không phụ thuộc vào màu và độ trong của hạt. Hai chế độ được dùng cùng nhau:
Ảnh điện tử tán xạ ngược. Độ sáng của một hạt trên ảnh phụ thuộc số hiệu nguyên tử trung bình của nó. Hạt kim loại và hạt mài mòn hiện lên sáng rõ, còn hạt gốc carbon — sợi vải, mảnh da, nhựa hữu cơ — hiện lên tối. Chỉ riêng độ tương phản này đã tách được hai nhóm nguồn hoàn toàn khác nhau trước khi phân tích thành phần.
Phổ tán sắc năng lượng tia X. Chùm điện tử kích thích nguyên tử trong hạt phát ra tia X đặc trưng; phổ thu được cho biết những nguyên tố nào có mặt và tương quan hàm lượng giữa chúng.
Về khả năng phân giải: kính hiển vi điện tử quét chụp và phân giải được từng hạt riêng lẻ từ cỡ khoảng 50 nm trở lên, còn phép đánh giá thành phần nguyên tố thường áp dụng được cho hạt từ khoảng 100 nm trở lên. Hai con số này quan trọng khi lập kế hoạch: nếu bài toán của bạn nằm ở hạt dưới 100 nm thì phân tích thành phần từng hạt không phải là công cụ đúng, và phải chuyển sang phương pháp khác.
Điểm mạnh thực dụng nhất là quy trình quét tự động: hệ thống chạy khắp diện tích màng, phát hiện từng hạt, đo kích thước, ghi phổ và xếp hạt vào nhóm vật liệu. Kết quả là một bảng phân bố kép — theo cỡ và theo vật liệu — thay vì một danh sách ảnh rời rạc.
Ba giới hạn phải biết trước khi ký hợp đồng phân tích

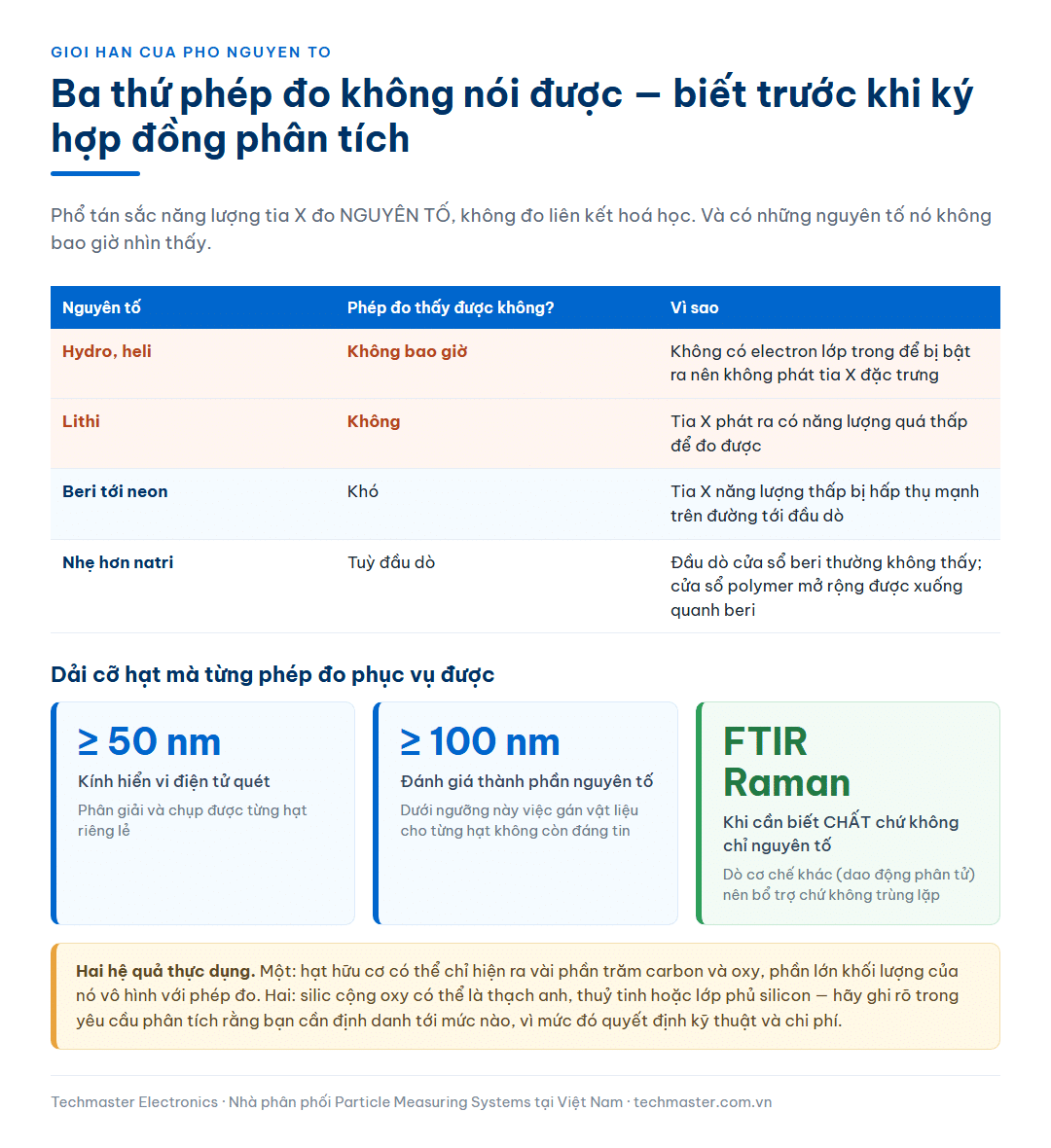

Giới hạn thứ nhất: có những nguyên tố phép đo không thấy. Hydro và heli không có electron lớp trong để bị bật ra, nên không phát tia X đặc trưng và không bao giờ xuất hiện trong phổ. Tia X từ lithi có năng lượng quá thấp để đo được. Các nguyên tố từ beri tới neon bị hấp thụ mạnh nên khó đo. Đầu dò có cửa sổ beri thường không phát hiện được gì nhẹ hơn natri; đầu dò cửa sổ polymer mở rộng được xuống tới quanh beri. Hệ quả trực tiếp: một hạt hữu cơ có thể chỉ hiện ra vài phần trăm carbon và oxy, còn phần lớn khối lượng của nó vô hình với phép đo.
Giới hạn thứ hai: phổ nguyên tố không phải công thức hoá học. Phép đo cho biết có silic và oxy, nhưng không phân biệt được thạch anh với thuỷ tinh với một lớp phủ silicon. Với hạt hữu cơ, hai loại nhựa hoàn toàn khác nhau có thể cho cùng một phổ carbon–oxy. Khi cần biết chất chứ không chỉ nguyên tố, phải bổ sung kỹ thuật dựa trên dao động phân tử — phổ hồng ngoại biến đổi Fourier hoặc phổ Raman vi vùng — vì chúng dò cơ chế khác nên bổ trợ chứ không trùng lặp.
Giới hạn thứ ba: nền màng cũng cho tín hiệu. Màng nylon và nitrocellulose là vật liệu hữu cơ, nên tín hiệu carbon từ nền lẫn vào tín hiệu của hạt hữu cơ nằm trên nó. Đây là lý do phòng phân tích thường phủ dẫn điện cho mẫu và luôn chạy một vùng màng trống làm đối chứng. Khi đọc báo cáo, hãy kiểm tra xem phổ nền đã được trừ chưa và trừ như thế nào.
Đọc vân tay nguyên tố mà không kết luận vội
Bảng dưới đây là cách các nhóm nguyên tố thường được diễn giải trong điều tra nhiễm bẩn. Nó là danh sách hướng điều tra, không phải bảng tra kết luận: mỗi dòng phải được đối chiếu với danh mục vật liệu thật của chính nhà máy trước khi dùng.
| Nguyên tố nổi bật trong phổ | Nhóm vật liệu thường gặp | Hướng đi tìm nguồn |
|---|---|---|
| Sắt, crôm, niken | Thép không gỉ | Chi tiết cơ khí mài mòn, ren, khớp trượt, dụng cụ, ống dẫn |
| Nhôm | Hợp kim nhôm | Khung giá, vỏ thiết bị, đồ gá, chi tiết gia công |
| Silic và oxy | Silica, thuỷ tinh, lớp phủ gốc silicon | Bụi xây dựng, thuỷ tinh vỡ, keo và gioăng |
| Silic, oxy kèm natri và canxi | Thuỷ tinh soda-lime | Chai lọ, cửa kính, vật tư thuỷ tinh |
| Carbon và flo | Nhựa fluor | Gioăng, ống mềm, băng làm kín, lớp lót |
| Đồng, thiếc, chì | Kim loại mạch điện và vật liệu hàn | Khu vực hàn, đầu nối, bảng mạch |
| Titan kèm oxy | Titan dioxit | Sơn, lớp phủ, chất tạo màu trong nhựa |
| Chủ yếu carbon, ít oxy, không kim loại | Vật liệu hữu cơ | Cần phổ hồng ngoại hoặc Raman để đi tiếp; nguồn thường là con người, vải, bao bì |
Hai lưu ý khi đọc bảng này. Thứ nhất, một hạt có thể là mảnh hỗn hợp — chẳng hạn mảnh sơn bong ra mang cả titan lẫn nền hữu cơ — nên phổ hiếm khi sạch một nhóm. Thứ hai, phải có phổ nền của chính các vật liệu trong nhà máy để so sánh; nếu không thì mọi diễn giải đều là suy đoán từ bảng chung.
Ghép hai bộ dữ liệu thành một quy trình điều tra

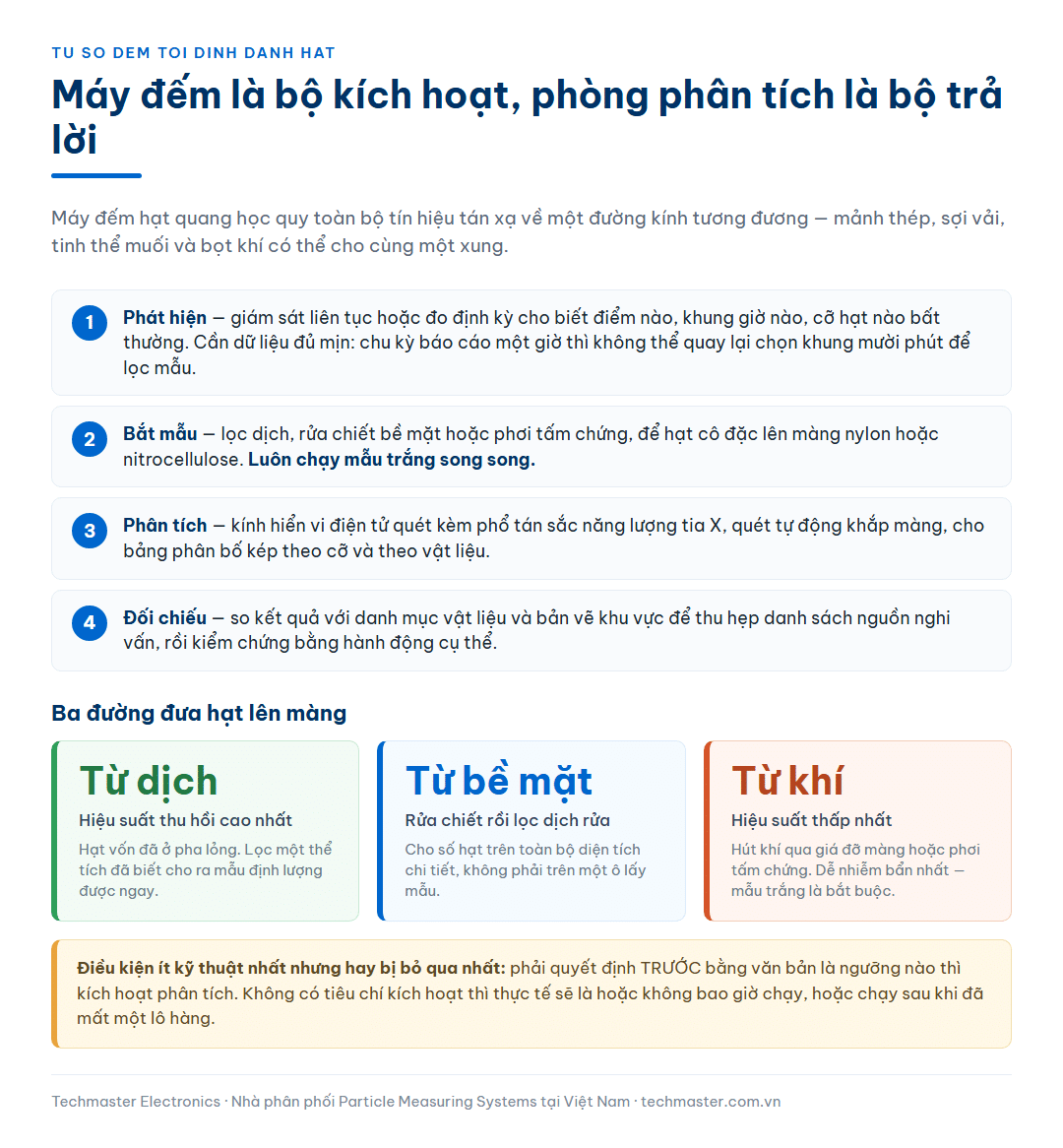

Cách tổ chức hiệu quả nhất là coi máy đếm hạt là bộ kích hoạt và phòng phân tích là bộ trả lời. Quy trình bốn bước:
| Bước | Nguồn dữ liệu | Kết quả cần có |
|---|---|---|
| 1. Phát hiện | Giám sát liên tục hoặc đo định kỳ | Biết điểm nào, khung giờ nào, cỡ hạt nào bất thường |
| 2. Bắt mẫu | Lọc dịch, rửa chiết bề mặt hoặc phơi tấm chứng | Một tấm màng có đủ hạt để soi, kèm mẫu trắng song song |
| 3. Phân tích | Kính hiển vi điện tử quét và phổ nguyên tố | Bảng phân bố theo cỡ và theo nhóm vật liệu |
| 4. Đối chiếu | Danh mục vật liệu và bản vẽ khu vực | Danh sách nguồn nghi vấn đã thu hẹp, kèm hành động kiểm chứng |
Hai điều kiện làm cho quy trình này chạy được. Thứ nhất, phải có sẵn quy trình bắt mẫu viết trước — nếu chờ đến lúc có sự cố mới đi mua màng lọc và soạn quy trình thì đỉnh nhiễm bẩn đã trôi qua từ lâu. Thứ hai, phải giữ dữ liệu đếm hạt ở độ phân giải đủ mịn: nếu chu kỳ báo cáo là một giờ thì không thể quay lại xác định khung mười phút cần lọc mẫu.
Và điều kiện cuối cùng, ít kỹ thuật hơn nhưng hay bị bỏ qua nhất: phải quyết định trước ngưỡng nào thì kích hoạt phân tích. Một phép phân tích thành phần từng hạt tốn thời gian và chi phí đáng kể, nên nếu không có tiêu chí kích hoạt bằng văn bản, thực tế sẽ là hoặc không bao giờ chạy, hoặc chạy sau khi đã mất một lô hàng.
Câu hỏi thường gặp
Máy đếm hạt có thể phân biệt vật liệu không?
Không. Máy đếm hạt quang học quy toàn bộ tín hiệu tán xạ về một đường kính tương đương, nên hai hạt khác vật liệu nhưng tán xạ giống nhau sẽ cho cùng một kết quả. Đây là giới hạn nguyên lý, không phải giới hạn của một model cụ thể. Muốn biết vật liệu thì bắt buộc phải giữ hạt lại và phân tích bằng kỹ thuật khác.
Cỡ hạt nhỏ nhất mà phép phân tích thành phần đọc được là bao nhiêu?
Kính hiển vi điện tử quét phân giải và chụp được từng hạt từ khoảng 50 nm trở lên, còn phép đánh giá thành phần nguyên tố thường áp dụng được từ khoảng 100 nm trở lên. Dưới ngưỡng đó, hạt vẫn có thể nhìn thấy nhưng việc gán vật liệu cho từng hạt riêng lẻ không còn đáng tin. Nếu bài toán nằm ở dải nano thì nên đặt câu hỏi theo hướng khác — ví dụ đo xu hướng nồng độ và truy theo công đoạn — thay vì kỳ vọng định danh từng hạt.
Vì sao báo cáo phân tích không nói được hạt là chất gì mà chỉ nói có nguyên tố nào?
Vì phổ tán sắc năng lượng tia X đo nguyên tố, không đo liên kết hoá học. Silic và oxy có thể là thạch anh, thuỷ tinh hay lớp phủ silicon; carbon và oxy có thể là hàng chục loại nhựa khác nhau. Khi cần biết chất, phải bổ sung phổ hồng ngoại hoặc phổ Raman. Hãy ghi rõ trong yêu cầu phân tích rằng bạn cần định danh tới mức nào, vì mức đó quyết định kỹ thuật và chi phí.
Có cần phòng phân tích riêng trong nhà máy không?
Thường là không. Kính hiển vi điện tử quét kèm phổ nguyên tố là thiết bị đắt và cần người vận hành chuyên trách, nên phần lớn nhà máy gửi mẫu ra dịch vụ bên ngoài. Cái nên có sẵn trong nhà máy là phần đầu chuỗi: quy trình bắt mẫu đã viết, vật tư màng lọc và mẫu trắng đã chuẩn bị, và dữ liệu đếm hạt đủ mịn để chọn đúng thời điểm lấy mẫu. Ba thứ đó quyết định chất lượng kết quả nhiều hơn là chọn phòng phân tích nào.
Lấy mẫu bao nhiêu là đủ cho một lần phân tích?
Nguyên tắc là đủ hạt để thống kê có ý nghĩa nhưng không quá dày để hạt chồng lên nhau trên màng. Chồng hạt làm hỏng cả phép đếm lẫn phép đo cỡ, vì hai hạt sát nhau bị đọc thành một hạt lớn. Cách làm thực tế là dùng số đếm sẵn có để ước lượng nồng độ, chọn thể tích lọc theo ước lượng đó, và chạy thử một mẫu trước khi chạy loạt chính thức.
Techmaster Electronics là nhà phân phối uỷ quyền của Particle Measuring Systems tại Việt Nam, có phòng thí nghiệm hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025. Đội kỹ thuật hỗ trợ chọn điểm và cỡ hạt cho phần giám sát, thiết lập quy trình lọc mẫu lên màng kèm mẫu trắng, và xác định tiêu chí kích hoạt phân tích để chi phí phân tích đi đúng chỗ.
