Một con số đếm hạt vượt ngưỡng, đứng một mình, gần như vô dụng cho việc điều tra: nó nói có chuyện xảy ra nhưng không nói vì sao. Thứ biến nó thành bằng chứng dùng được là các đại lượng môi trường đo cùng thời điểm — nhiệt độ, độ ẩm, chênh áp. Dòng Lasair III của Particle Measuring Systems có sẵn bốn đầu vào analog 4–20 mA để ghép các cảm biến đó vào cùng một bản ghi với số đếm, thay vì để chúng nằm ở hai hệ thống khác nhau. Bài viết giải thích cách chuẩn tín hiệu này hoạt động, nên gán gì vào bốn cổng, và những bẫy kỹ thuật hay gặp khi đấu nối.
- Vì sao số đếm một mình không đủ
- 4–20 mA là gì và vì sao vẫn thắng trong phòng sạch
- Quy đổi dòng điện sang giá trị kỹ thuật
- Nên gán gì vào bốn cổng
- Sáu bẫy khi đấu nối và cấu hình
- Cảm biến phụ không nằm trong giấy hiệu chuẩn của máy đếm hạt
- Khi nào nên để hệ giám sát trung tâm làm việc này
- Câu hỏi thường gặp
Vì sao số đếm một mình không đủ
Hãy hình dung một biên bản điều tra vượt ngưỡng điển hình. Dữ liệu cho thấy điểm đo số 4 vượt mức hành động lúc 14 giờ 20 phút ngày thứ Ba. Câu hỏi đầu tiên của người xem xét không phải “vượt bao nhiêu” mà là “lúc đó có gì khác thường”. Cửa chuyển vật liệu có mở lâu bất thường không? Chênh áp so với phòng kế bên có tụt không? Độ ẩm có rơi xuống mức làm tăng phát sinh hạt từ trang phục không?
Nếu dữ liệu môi trường nằm ở hệ thống quản lý toà nhà, dữ liệu hạt nằm trong máy đếm hạt, và hai hệ dùng hai đồng hồ khác nhau, thì việc ghép chúng lại thành một dòng thời gian là công việc thủ công tốn hàng giờ — và kết quả luôn kèm một dấu hỏi về độ lệch thời gian.
Khi các đại lượng đó đi thẳng vào máy đếm hạt qua cổng analog, chúng được đóng dấu thời gian bởi cùng một đồng hồ đã đóng dấu số đếm, và nằm trên cùng một dòng của tệp dữ liệu. Cuộc điều tra bắt đầu từ một bảng duy nhất chứ không phải từ việc đối chiếu hai tệp.
Đây cũng là lý do các quy định về giám sát môi trường trong sản xuất vô trùng đòi hỏi dữ liệu hạt phải gắn được với điều kiện vận hành tại thời điểm đo, chứ không chỉ là một con số rời.

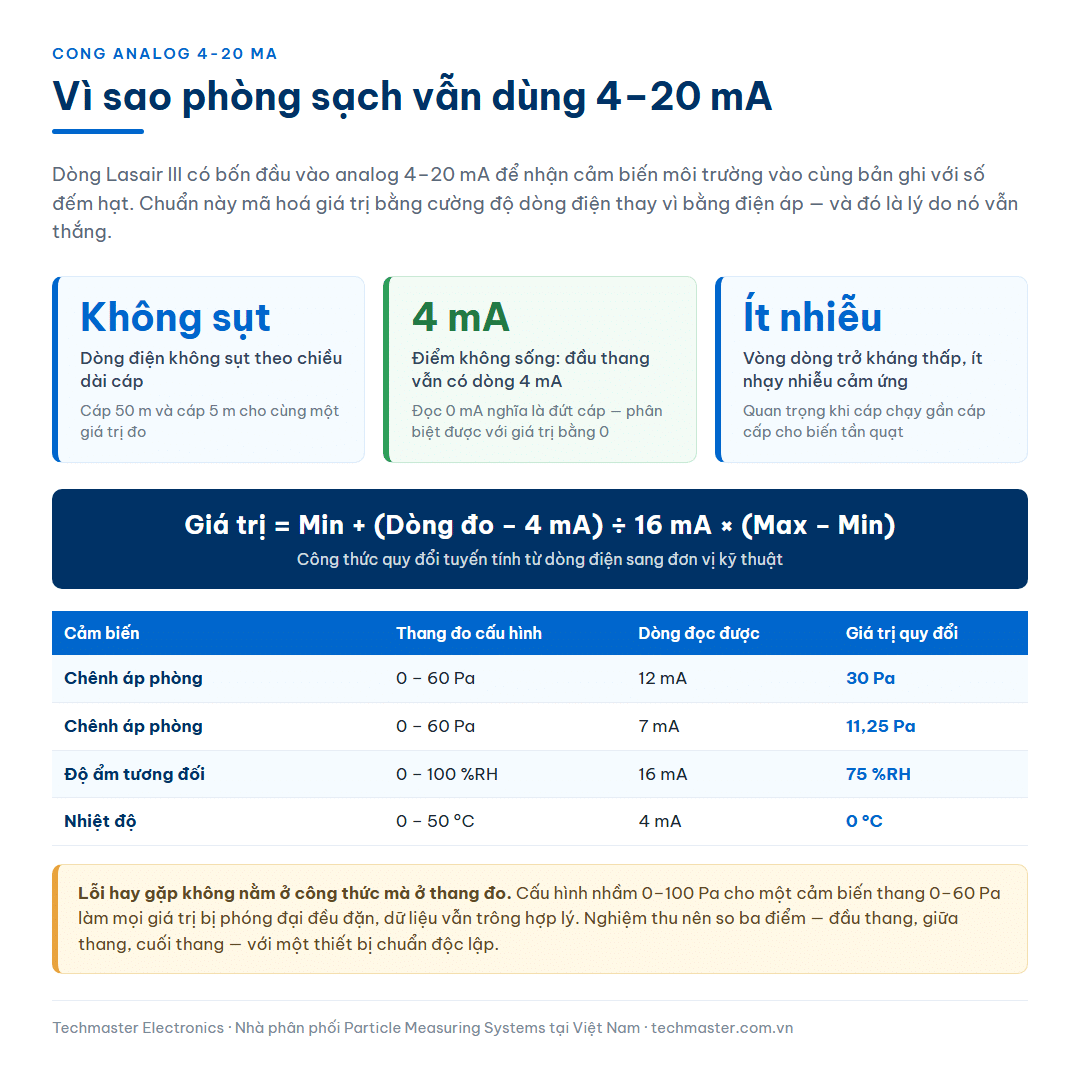

4–20 mA là gì và vì sao vẫn thắng trong phòng sạch
4–20 mA là chuẩn truyền tín hiệu analog công nghiệp lâu đời: giá trị đo được mã hoá thành cường độ dòng điện trong khoảng 4 đến 20 mA, thay vì thành điện áp. Trong một môi trường đầy biến tần, quạt và cáp chạy song song hàng chục mét, lựa chọn dùng dòng thay vì áp mang lại ba lợi thế cụ thể:
| Đặc tính | Vì sao quan trọng trong nhà máy |
|---|---|
| Dòng điện không sụt theo chiều dài cáp | Cùng một dòng chạy suốt vòng mạch, nên cáp 50 m và cáp 5 m cho cùng giá trị. Điện áp thì sụt theo điện trở dây. |
| Điểm không sống ở 4 mA | Giá trị nhỏ nhất của thang đo vẫn có dòng 4 mA. Nếu đo được 0 mA, đó là đứt cáp hoặc mất nguồn — phân biệt được với “giá trị bằng 0”. |
| Kháng nhiễu tốt | Vòng dòng có trở kháng thấp nên ít nhạy với nhiễu cảm ứng từ cáp động lực chạy gần. |
Chính đặc tính thứ hai — điểm không sống — là lý do chuẩn này vẫn được dùng cho các phép đo phục vụ hồ sơ. Một hệ đo mà “mất tín hiệu” và “giá trị bằng 0” trông giống nhau là một hệ không dùng được cho mục đích chứng minh.
Bảng thông số của dòng Lasair III ghi rõ mục cảm biến môi trường: bốn đầu vào 4–20 mA tích hợp sẵn trong máy, cùng với giao tiếp Ethernet, Modbus TCP/IP và RS-232 cho phần dữ liệu số. Nghĩa là các đại lượng analog và số đếm hạt cùng đi vào một thiết bị.
Quy đổi dòng điện sang giá trị kỹ thuật
Cảm biến phát ra dòng; máy đếm hạt cần hiển thị đơn vị kỹ thuật. Việc quy đổi là một phép nội suy tuyến tính, và người cấu hình phải nhập đúng hai đầu thang đo của cảm biến:
Giá trị = Giá trị nhỏ nhất + (Dòng đo được − 4 mA) ÷ 16 mA × (Giá trị lớn nhất − Giá trị nhỏ nhất)
| Cảm biến ví dụ | Thang đo | Dòng đọc được | Giá trị quy đổi |
|---|---|---|---|
| Chênh áp phòng | 0 – 60 Pa | 12 mA | 30 Pa |
| Chênh áp phòng | 0 – 60 Pa | 7 mA | 11,25 Pa |
| Độ ẩm tương đối | 0 – 100 %RH | 16 mA | 75 %RH |
| Nhiệt độ | 0 – 50 °C | 4 mA | 0 °C |
Sai lầm hay gặp nhất trong bước này không nằm ở công thức mà ở chỗ nhập nhầm thang đo — ví dụ cảm biến chênh áp thang 0–60 Pa nhưng cấu hình trong máy để 0–100 Pa. Kết quả là mọi giá trị bị phóng đại đều đặn, dữ liệu trông vẫn hợp lý, và sai số chỉ lộ ra khi có người đối chiếu với đồng hồ chênh áp cơ trên tường. Vì thế bước nghiệm thu nên luôn gồm việc so ba điểm (đầu thang, giữa thang, cuối thang) giữa giá trị máy hiển thị và một thiết bị chuẩn độc lập.

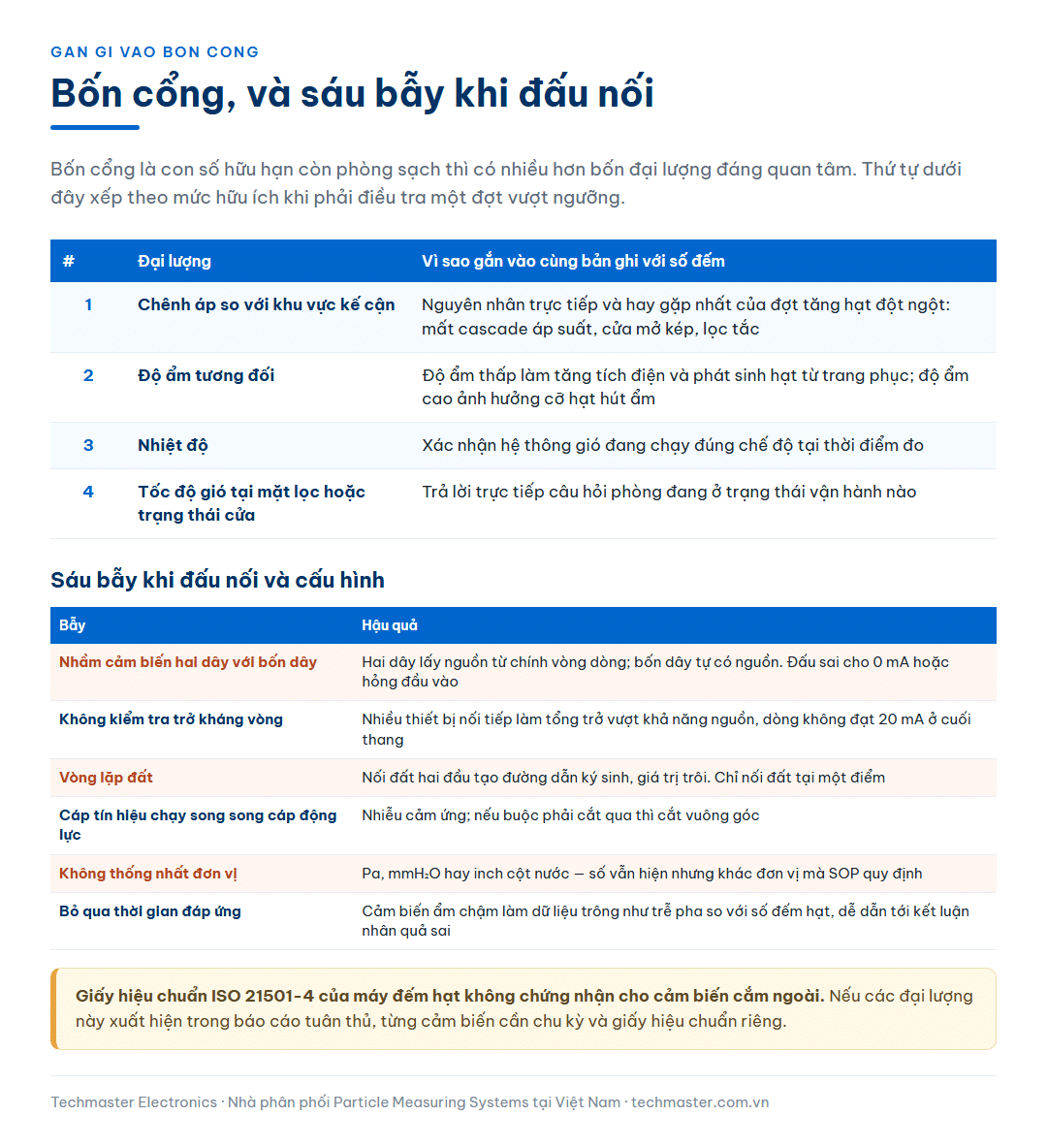

Nên gán gì vào bốn cổng
Bốn cổng là con số hữu hạn, và trong hầu hết phòng sạch có nhiều hơn bốn đại lượng đáng quan tâm. Thứ tự ưu tiên dưới đây phản ánh mức độ hữu ích khi điều tra sự cố:
| Ưu tiên | Đại lượng | Vì sao gắn vào cùng bản ghi với số đếm |
|---|---|---|
| 1 | Chênh áp so với khu vực kế cận | Nguyên nhân trực tiếp và hay gặp nhất của một đợt tăng hạt đột ngột: mất cascade áp suất, cửa mở kép, lọc tắc. |
| 2 | Độ ẩm tương đối | Độ ẩm thấp làm tăng tích điện và phát sinh hạt từ trang phục; độ ẩm cao ảnh hưởng tới cỡ hạt hút ẩm. |
| 3 | Nhiệt độ | Gắn với đối lưu và với việc xác nhận hệ HVAC đang chạy đúng chế độ tại thời điểm đo. |
| 4 | Tốc độ gió tại mặt lọc, hoặc trạng thái cửa | Trả lời trực tiếp câu hỏi “lúc đó phòng đang ở trạng thái vận hành nào”. |
Nếu chỉ có ngân sách cho hai cảm biến, chọn chênh áp và độ ẩm. Nhiệt độ thường đã có sẵn ở hệ thống điều hoà và ít khi là nguyên nhân trực tiếp của một đợt vượt ngưỡng hạt.
Với các điểm giám sát cố định thay vì đo di động, việc ghép dữ liệu môi trường thường được đẩy lên tầng phần mềm: cảm biến hạt như PMS Airnet II 510-4 truyền số đếm qua Ethernet và Modbus TCP về phần mềm giám sát, còn các đại lượng môi trường đi vào cùng phần mềm đó theo đường riêng và được ghép theo dấu thời gian.
Sáu bẫy khi đấu nối và cấu hình
- Nhầm cảm biến hai dây với bốn dây. Cảm biến hai dây lấy nguồn từ chính vòng dòng và cần thiết bị đọc cấp nguồn cho vòng; cảm biến bốn dây tự có nguồn riêng và chỉ phát dòng. Đấu sai kiểu sẽ cho kết quả 0 mA hoặc làm hỏng đầu vào.
- Không kiểm tra trở kháng đầu vào. Mỗi thiết bị đọc có một trở kháng nhất định; nếu vòng mạch có nhiều thiết bị nối tiếp, tổng trở kháng có thể vượt khả năng của nguồn cấp và dòng sẽ không đạt được 20 mA ở đầu thang.
- Vòng lặp đất. Nối đất ở cả hai đầu của vòng dòng tạo đường dẫn ký sinh và làm giá trị trôi. Nguyên tắc: chỉ nối đất tại một điểm.
- Chạy cáp tín hiệu song song và sát cáp động lực. Dù 4–20 mA kháng nhiễu tốt, chạy chung máng với cáp cấp cho biến tần quạt vẫn nên tránh; nếu buộc phải cắt qua, cắt vuông góc.
- Không thống nhất đơn vị. Cảm biến chênh áp có thể xuất theo Pa, mmH₂O hoặc inch cột nước. Nếu người lắp và người cấu hình không đối chiếu, con số vẫn hiện nhưng ở đơn vị khác với những gì SOP quy định.
- Bỏ qua thời gian đáp ứng. Cảm biến chênh áp và cảm biến ẩm có hằng số thời gian khác nhau. Khi ghép vào bản ghi có chu kỳ mẫu một phút, một cảm biến ẩm chậm sẽ làm dữ liệu trông như bị trễ pha so với số đếm hạt — điều này cần được biết trước khi ai đó rút ra kết luận nhân quả.
Cảm biến phụ không nằm trong giấy hiệu chuẩn của máy đếm hạt
Đây là điểm hay bị bỏ sót nhất trong hồ sơ. Giấy hiệu chuẩn theo ISO 21501-4 của một máy đếm hạt chứng nhận cho phần đo hạt: hiệu suất đếm, độ phân giải cỡ hạt, lưu lượng, số đếm giả. Nó không chứng nhận cho cảm biến nhiệt độ, ẩm hay chênh áp cắm vào cổng analog.
Nếu các đại lượng đó xuất hiện trong báo cáo dùng để chứng minh tuân thủ, chúng cần chu kỳ hiệu chuẩn riêng, giấy chứng nhận riêng và nhãn hiệu chuẩn riêng. Trong thực tế nên xử lý theo hai mức:
- Nếu chỉ dùng để tham khảo khi điều tra — ghi rõ trong SOP rằng đây là dữ liệu bổ trợ, không phải kết quả hiệu chuẩn được, và không đưa vào phần kết luận đạt/không đạt.
- Nếu dùng làm bằng chứng tuân thủ — đưa từng cảm biến vào danh mục thiết bị đo, gán chu kỳ hiệu chuẩn và quản lý như bất kỳ thiết bị đo nào khác. Cách tổ chức chu kỳ này được mô tả trong bài hiệu chuẩn máy đếm hạt: chu kỳ, as-found và as-left.
Khi nào nên để hệ giám sát trung tâm làm việc này
Cổng analog trên máy đếm hạt không phải lúc nào cũng là lựa chọn đúng. Có hai kiến trúc, và ranh giới giữa chúng khá rõ:
| Tiêu chí | Ghép tại máy qua cổng 4–20 mA | Ghép tại phần mềm giám sát trung tâm |
|---|---|---|
| Phù hợp với | Máy di động, phép đo định kỳ, phân loại phòng | Mạng cảm biến cố định, giám sát liên tục nhiều điểm |
| Số đại lượng ghép được | Tối đa bốn trên mỗi máy | Không giới hạn thực tế |
| Rủi ro lệch thời gian | Không có — cùng một đồng hồ | Có — phải đồng bộ đồng hồ qua NTP |
| Công đấu nối tại hiện trường | Cao — kéo cáp tới từng máy | Thấp hơn — cảm biến về tủ tập trung |
| Khi máy đem đi nơi khác | Phải tháo đấu nối | Không ảnh hưởng |
Nguyên tắc thực dụng: máy di động dùng cổng analog trên máy, mạng cố định dùng phần mềm. Với hệ nhiều điểm, phần mềm như PMS FacilityPro hoặc PMS Facility Net nhận cả số đếm hạt lẫn tín hiệu môi trường và dựng chúng trên cùng một trục thời gian, với điều kiện bắt buộc là toàn bộ thiết bị trong mạng đồng bộ đồng hồ qua NTP. Nếu bỏ qua bước đồng bộ, một lệch mười phút giữa hai nguồn dữ liệu đủ để làm sai kết luận của cả cuộc điều tra. Cách nối các cảm biến này vào mạng nhà máy được mô tả kỹ hơn trong bài tích hợp hệ giám sát hạt vào mạng nhà máy qua MODBUS.
Câu hỏi thường gặp
Máy đếm hạt Lasair III có bao nhiêu đầu vào cảm biến môi trường?
Bảng thông số của Particle Measuring Systems cho dòng Lasair III ghi bốn đầu vào 4–20 mA tích hợp sẵn, dùng để nhận tín hiệu từ các cảm biến môi trường bên ngoài như nhiệt độ, độ ẩm hoặc chênh áp.
Vì sao dùng 4–20 mA mà không dùng tín hiệu điện áp?
Vì dòng điện không sụt theo chiều dài cáp nên cùng một giá trị đọc được ở cáp dài hay ngắn, và vì mức nhỏ nhất của thang đo vẫn có dòng 4 mA nên đứt cáp cho ra 0 mA và phân biệt được với giá trị bằng không. Chuẩn này cũng ít nhạy nhiễu hơn trong môi trường có biến tần.
Cảm biến nhiệt độ và độ ẩm cắm vào máy đếm hạt có được hiệu chuẩn cùng máy không?
Không. Giấy hiệu chuẩn theo ISO 21501-4 chỉ chứng nhận phần đo hạt. Các cảm biến môi trường cắm ngoài cần chu kỳ hiệu chuẩn và giấy chứng nhận riêng nếu dữ liệu của chúng được dùng làm bằng chứng tuân thủ.
Nên gán đại lượng nào nếu chỉ dùng được hai cổng?
Chênh áp so với khu vực kế cận và độ ẩm tương đối. Chênh áp là nguyên nhân trực tiếp hay gặp nhất của các đợt tăng hạt đột ngột, còn độ ẩm ảnh hưởng tới mức phát sinh hạt từ trang phục và tới cỡ hạt hút ẩm.
Ghép dữ liệu tại máy hay tại phần mềm giám sát thì tốt hơn?
Tuỳ kiến trúc. Máy di động dùng cho phân loại và đo định kỳ nên ghép tại máy vì không có rủi ro lệch thời gian. Mạng cảm biến cố định nhiều điểm nên ghép tại phần mềm giám sát, kèm điều kiện bắt buộc là toàn bộ thiết bị đồng bộ đồng hồ qua NTP.
