Thông số kỹ thuật của Bộ kẹp đo – Keysight 16034G
Thông số kỹ thuật chung |
|
| Applicable instrument | E4980A/AL, E4981A, E4990A, E5061B-3L3/3L4/3L5 with Opt. 005 |
| Frequency | DC to 120 MHz |
| Maximum voltage | ±42 V peak max. (AC+DC) |
| Operating temperature | 0 to 55°C |
| Terminal connector | 4-Terminal Pair, BNC |
| DUt connection | 2-Terminal |
| Electrical length | 14 mm |
| Dimensions | 120 (W) x 50 (H) x 70 (D) [mm] |
| Weight | 200 g |

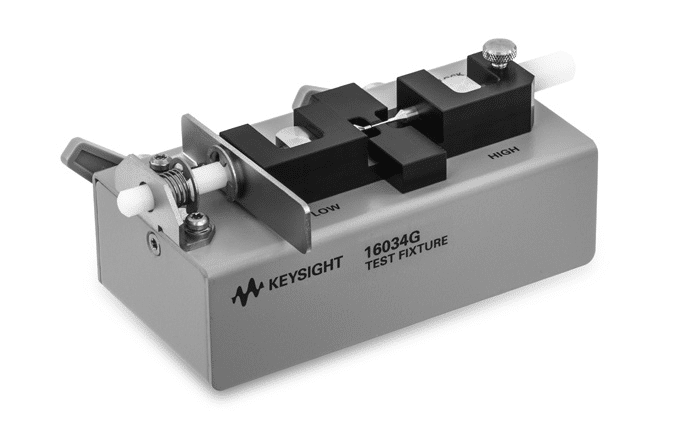

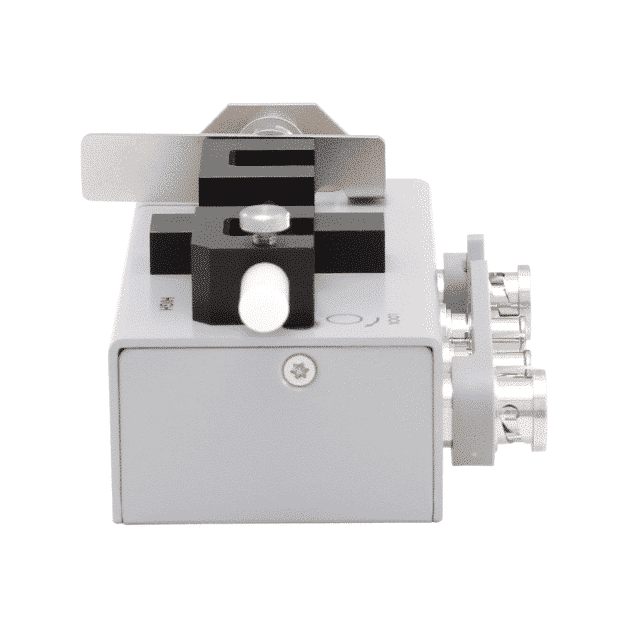

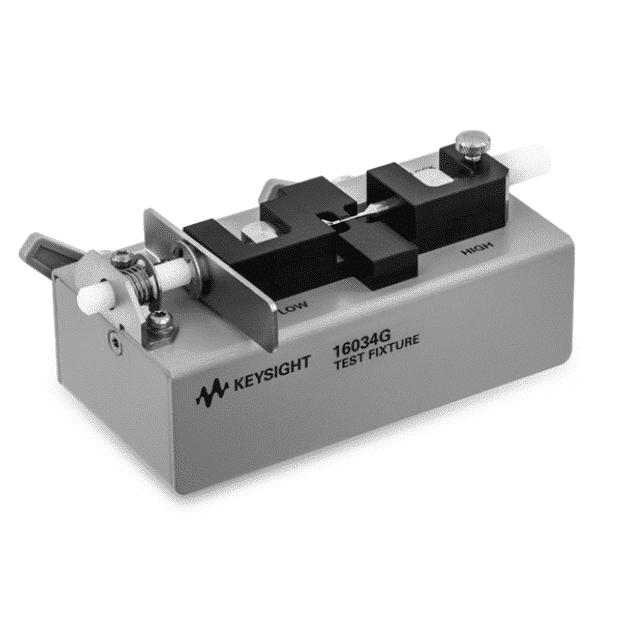

Bộ kẹp đo – Keysight 16034G
Keysight 16034G là một thiết bị kiểm tra (test fixture) được thiết kế để đánh giá trở kháng của các linh kiện SMD (Surface Mount Device). Kích thước tối thiểu của SMD mà thiết bị có thể đánh giá là 0.6 (dài) x 0.3 (rộng) [mm].
Keysight 16034G còn được sử dụng với các thiết bị đo: E4980A/AL, E4981A, E4990A, E5061B-3L3/3L4/3L5 với tùy chọn 005. Tần số hoạt động của thiết bị là DC đến 120 MHz. Điện áp tối đa cho phép là ±42 V (peak).
Liên hệ Techmaster – Đại lý ủy quyền Keysight tại Việt Nam để tư vấn và báo giá tốt nhất.
Hotline: 0908 173 345 | Email: marketing@techmaster.com.vn
Ngành nào đang dùng 16034G?
Các phòng R&D
Nhà máy sản xuất
Trung tâm kiểm định
Tìm hiểu thêm giải pháp EMS & sản xuất điện tử của Keysight do Techmaster phân phối chính hãng tại Việt Nam.
Thường mua kèm với 16034G
Khách hàng chọn 16034G thường tham khảo thêm Bộ chia công suất (power splitter) Keysight 11667B, Bộ giữ SMD điện cực dưới – Keysight 16197A và Bộ kẹp đo – Keysight 11059A để mở rộng cấu hình đo hoặc thay thế theo ngân sách.
