Lắp cảm biến đếm hạt bên ngoài phòng sạch: nhiệt độ, hoá chất, áp suất và rung

Không phải điểm đo hạt nào cũng nằm bên trong môi trường được kiểm soát. Thực tế, việc lắp cảm biến đếm hạt ngoài phòng sạch là yêu cầu bắt buộc để đánh giá toàn diện. Cụ thể, các vị trí như đường khí nén, hành lang tiện ích nóng ẩm hay khu hóa chất đều cần dữ liệu giám sát. Tuy nhiên, môi trường khắc nghiệt ở đây có thể nhanh chóng phá hỏng thiết bị đo thông thường. Do đó, bài viết này sẽ phân tích bốn kiểu vị trí khó và cách ứng dụng giải pháp chuyên dụng. Ví dụ như sử dụng bộ phụ kiện lấy mẫu khí nén PMS, trang bị tủ cảm biến đếm hạt an toàn, hoặc dùng bộ chia mẫu khí đa điểm AM LL để điểm đo hoạt động bền bỉ.

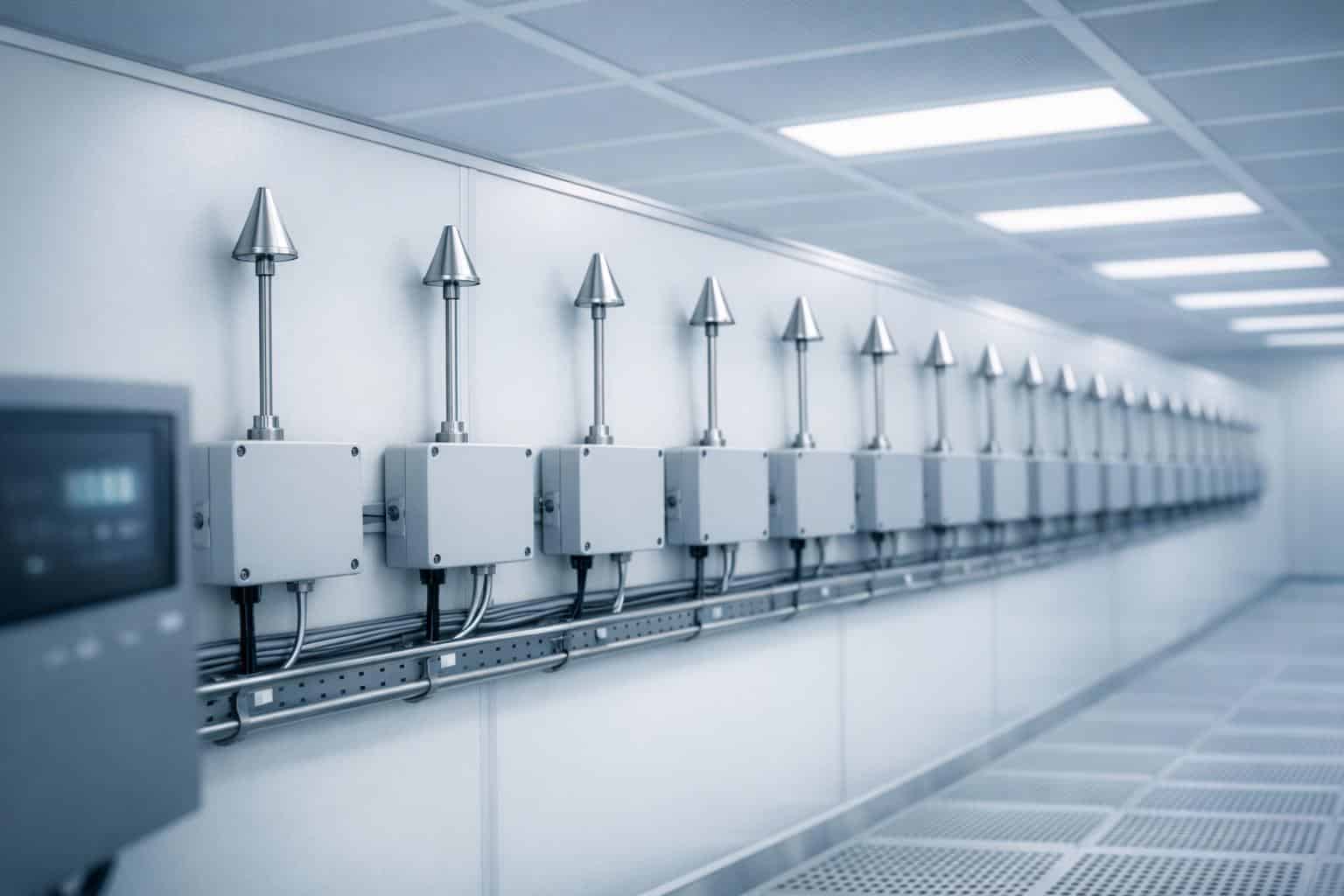

Vì sao cần lắp cảm biến đếm hạt ngoài phòng sạch?

Phòng sạch chỉ đạt tiêu chuẩn dựa vào những yếu tố đi vào nó. Cụ thể, khí nén thổi lên sản phẩm hoặc nitơ phủ trong buồng quy trình là những yếu tố quan trọng. Ngoài ra, nước và hoá chất chảy qua thiết bị ướt cũng ảnh hưởng trực tiếp. Tất cả đều có thể là đường dẫn nhiễm bẩn trực tiếp tới bề mặt sản phẩm.

Tuy nhiên, những thành phần này thường được sản xuất và phân phối bên ngoài vùng cấp sạch. Hệ quả là, một chương trình giám sát đầy đủ luôn đòi hỏi phải lắp cảm biến đếm hạt ngoài phòng sạch ở một số điểm nhất định. Việc bỏ qua các điểm này không làm rủi ro biến mất. Trái lại, nó chỉ làm cho nguyên nhân của sự cố nhiễm bẩn trở nên khó tìm hơn.

Điều quan trọng cần chấp nhận là thiết bị đo phải được bảo vệ có chủ đích. Một cảm biến đếm hạt sở hữu hệ quang học chính xác gắn với vi mạch điện tử nhạy cảm. Do đó, nó không được thiết kế để phơi trần trước hơi axit hay áp suất đường ống cao.

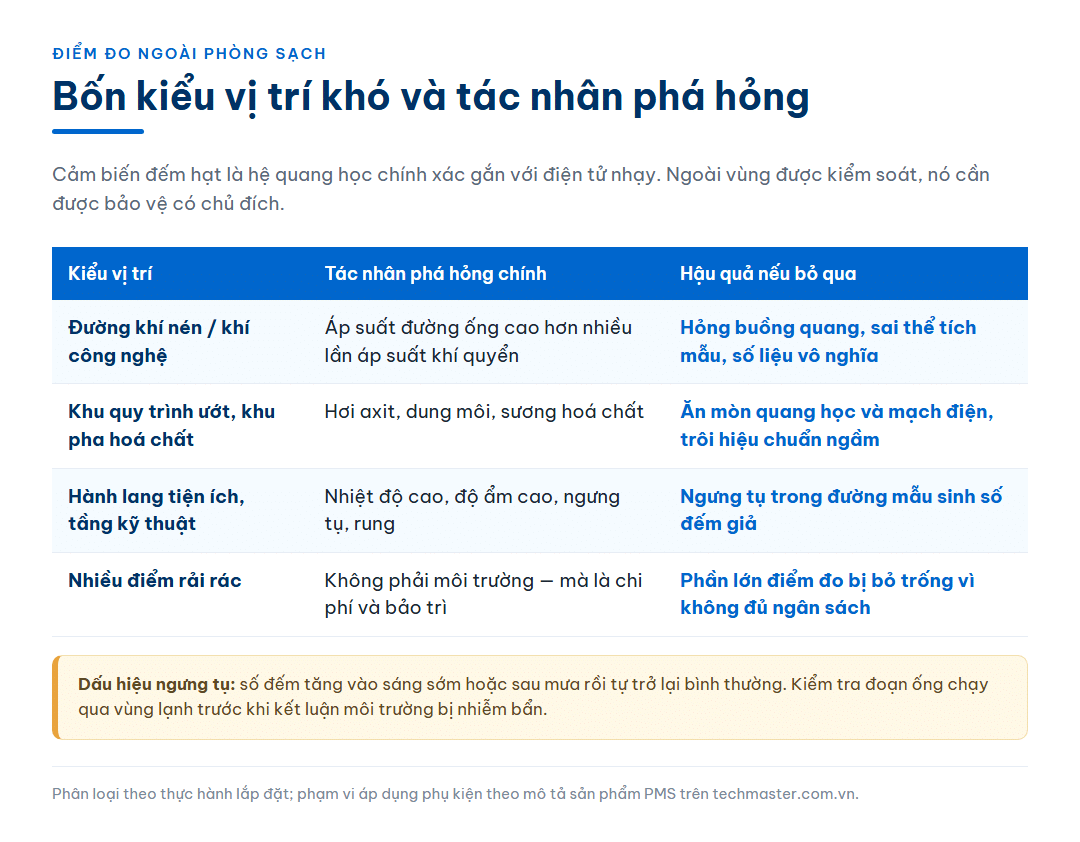

Bốn kiểu môi trường khó

Kiểu vị trí	Tác nhân phá hỏng chính	Hậu quả nếu bỏ qua
Đường khí nén / khí công nghệ	Áp suất đường ống cao hơn nhiều lần áp suất khí quyển	Hỏng buồng quang, hỏng cảm biến lưu lượng, số liệu vô nghĩa
Khu hoá chất ướt, khu pha chế	Hơi axit, dung môi, sương hoá chất	Ăn mòn quang học và mạch điện, trôi hiệu chuẩn
Hành lang tiện ích, tầng kỹ thuật	Nhiệt độ cao, độ ẩm cao, ngưng tụ, rung	Ngưng tụ trong đường mẫu, số đếm giả, hỏng bơm
Khu vực nhiều điểm rải rác	Không phải môi trường — mà là chi phí và bảo trì	Bỏ trống phần lớn điểm đo vì không đủ ngân sách

Ứng dụng bộ phụ kiện lấy mẫu khí nén PMS cho đường áp cao

Lắp đặt sai tại đường ống áp cao là lỗi rất nghiêm trọng và phổ biến. Máy đếm hạt khí vốn được thiết kế để hút mẫu ở áp suất khí quyển. Vì vậy, việc nối thẳng đầu vào của nó vào đường khí nén vài bar sẽ đẩy một dòng khí vượt xa lưu lượng danh định qua buồng quang.

Điều này dẫn đến hai hậu quả xảy ra đồng thời. Thứ nhất là rủi ro hỏng hóc cơ học đối với chính thiết bị. Thứ hai, mọi con số thu được đều bị sai lệch hoàn toàn. Nồng độ hạt được tính bằng số đếm chia cho thể tích mẫu. Khi mẫu chạy quá nhanh, kết quả có thể trông rất “sạch” một cách giả tạo.

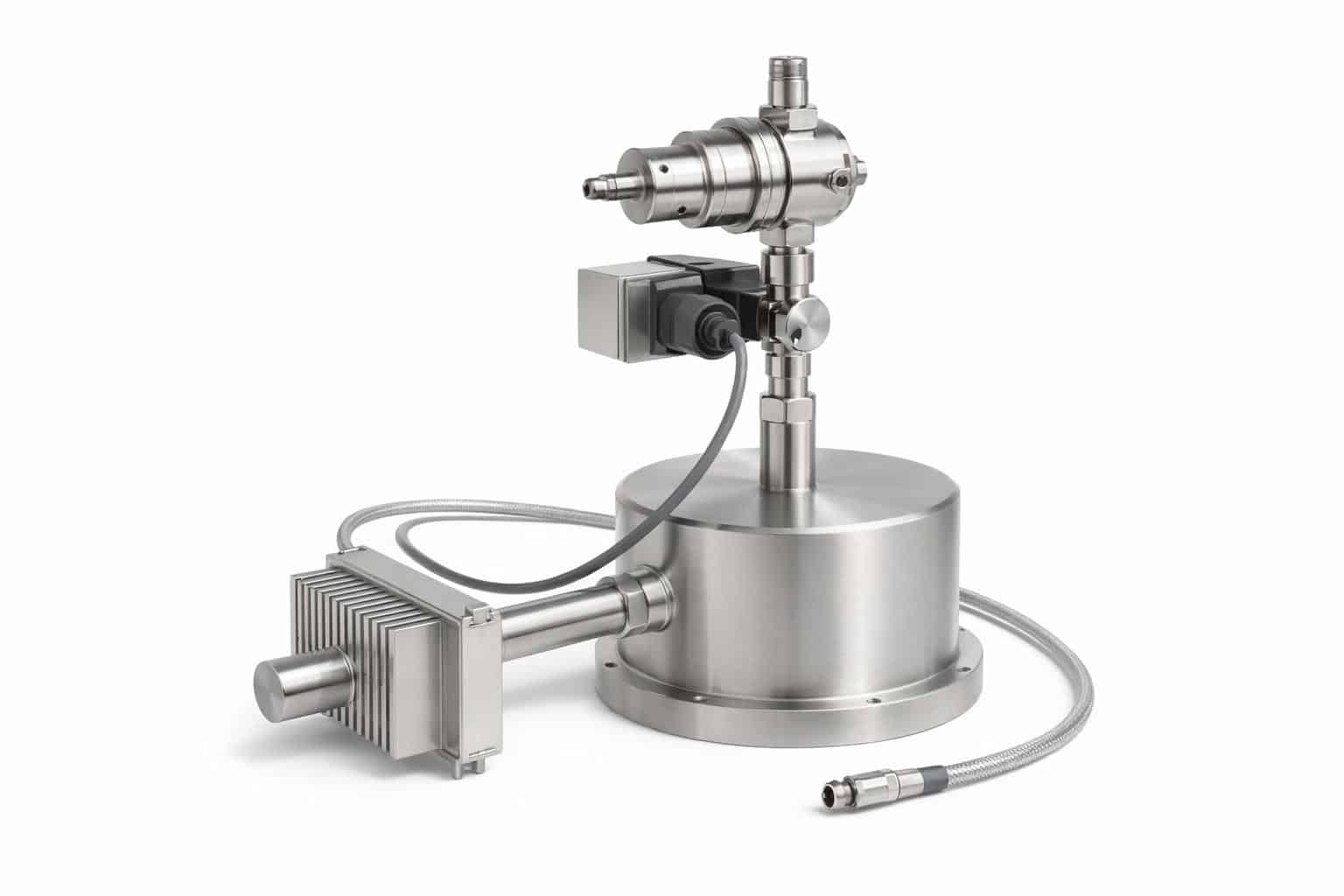

Giải pháp đúng đắn là chèn một khâu giảm áp chuyên dụng ở giữa. Cụ thể, bạn nên dùng bộ phụ kiện lấy mẫu khí nén PMS (Compressed Gas Kit). Bộ phụ kiện này đưa áp suất về mức an toàn và trả lại đúng lưu lượng danh định. Nhờ đó, kết quả đo mới có thể đối chiếu chính xác với thang phân loại ISO 8573.

Một lưu ý nhỏ về phạm vi áp dụng. Bộ phụ kiện lấy mẫu khí nén PMS này dành cho khí nén công nghiệp, nitơ và khí trơ. Với các loại khí độc hoặc khí phản ứng, bạn sẽ cần một thiết bị thiết kế riêng biệt.

Sử dụng tủ cảm biến đếm hạt an toàn cho khu hóa chất

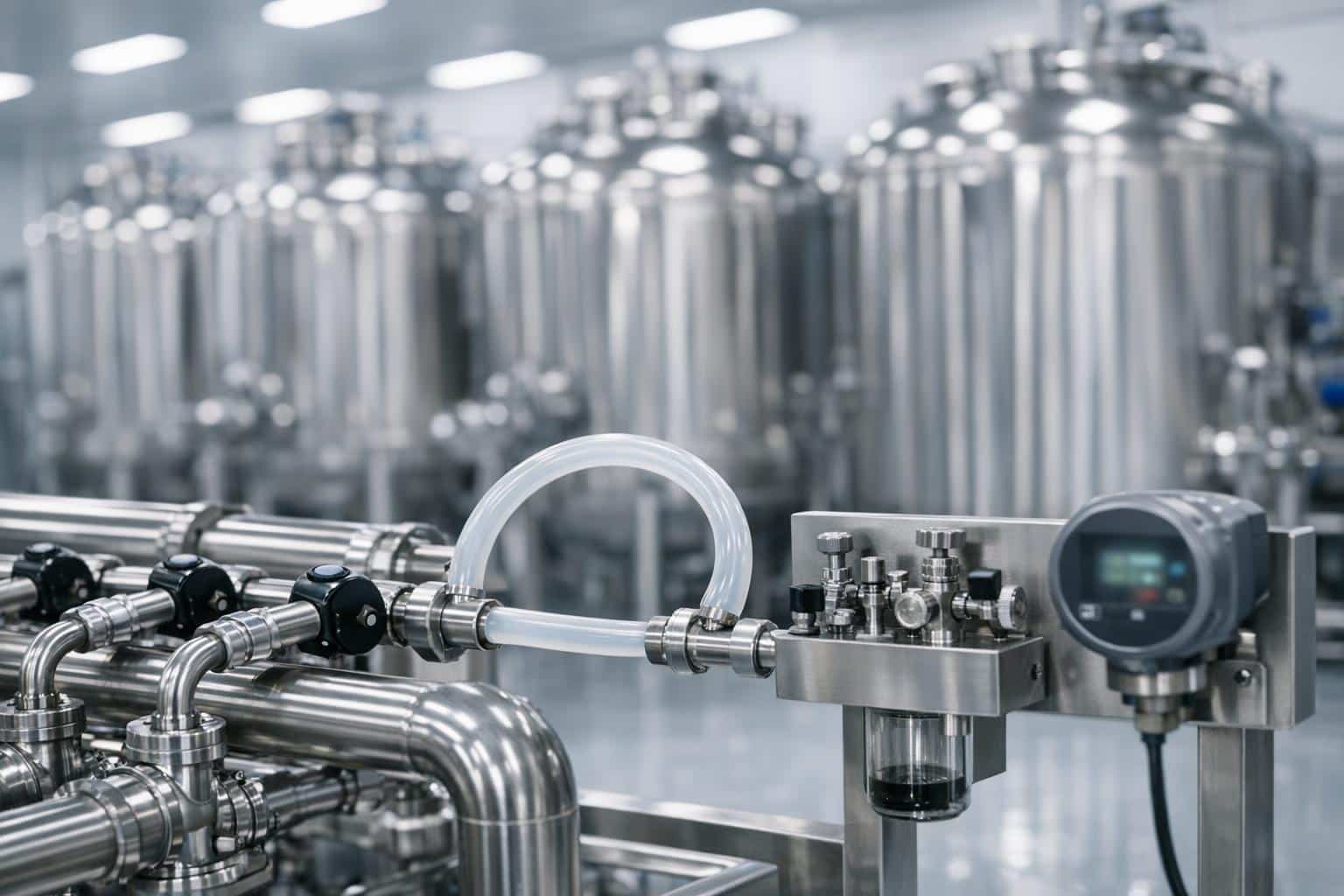

Ở khu quy trình ướt và khu pha chế, tác nhân phá hỏng đến từ không khí xung quanh. Hơi axit và dung môi sẽ ngấm dần vào vỏ thiết bị. Từ đó, chúng làm mờ quang học, ăn mòn tiếp điểm và làm trôi hiệu chuẩn. Máy có thể vẫn chạy nhưng số liệu dần không còn độ tin cậy.

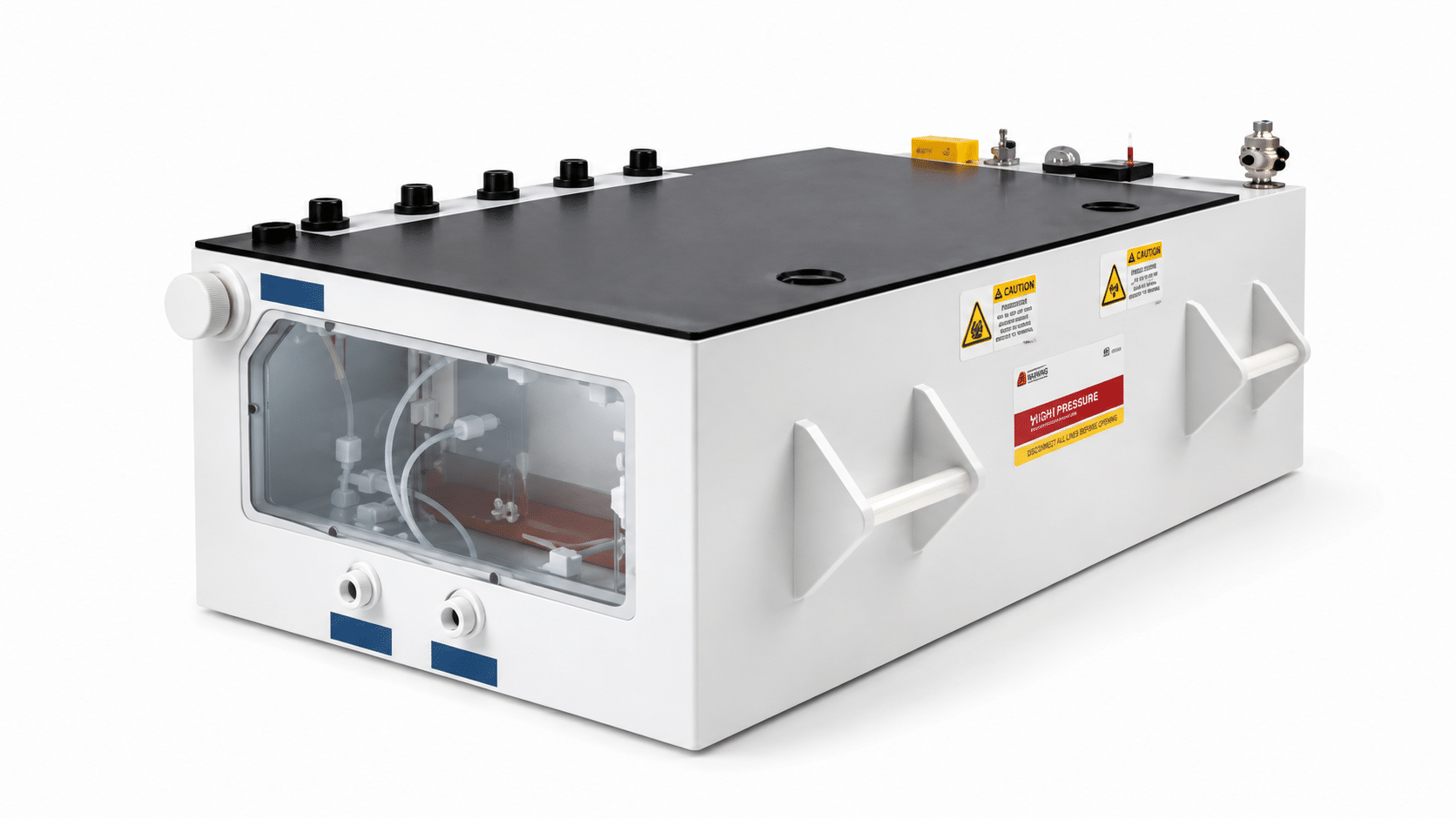

Cách xử lý hiệu quả nhất là không gắn thiết bị trần trụi lên vách. Thay vào đó, việc sử dụng tủ cảm biến đếm hạt an toàn (PMS Particle Sensor Safety Cabinet) là bắt buộc. Tủ này giúp che chắn thiết bị khỏi môi trường độc hại. Đồng thời, nó tạo ra một điểm đấu nối chuẩn hoá cho đường mẫu và đường dữ liệu.

Bên cạnh đó, tủ cảm biến đếm hạt an toàn còn giúp ích rất nhiều cho việc bảo trì. Một thiết bị gắn rời với hệ thống cáp tuỳ biến sẽ gây rối rắm khi tháo lắp. Khi dùng tủ chuẩn hoá, mọi cổng kết nối đều có nhãn rõ ràng, biến việc bảo trì thành thao tác đơn giản.

Hành lang tiện ích: nhiệt, ẩm và rung

Tầng kỹ thuật và hành lang tiện ích ít khi được kiểm soát điều hoà chặt chẽ. Cụ thể, có ba vấn đề đặc trưng thường gặp ở khu vực này:

Ngưng tụ trong đường mẫu. Khi mẫu khí ẩm đi từ vùng ấm sang vùng lạnh, hơi nước sẽ ngưng tụ thành giọt. Thiết bị có thể đếm nhầm những giọt này thành hạt bụi. Cách phòng tránh là rút ngắn đường ống và tránh đặt điểm đo ngay cạnh miệng gió lạnh.

Nhiệt độ vận hành. Thiết bị đo luôn có dải nhiệt độ vận hành hữu hạn. Việc chạy máy ở môi trường quá nóng sẽ làm tăng nhiễu điện tử và giảm tuổi thọ. Vì vậy, một tủ che nắng và có thông gió hợp lý sẽ giải quyết được vấn đề này.

Rung lắc cơ học. Máy nén và hệ thống bơm truyền độ rung qua kết cấu nhà xưởng. Sự rung lắc làm tăng số đếm giả và làm lỏng các mối nối theo thời gian. Do đó, giá đỡ thiết bị nên được bắt vào kết cấu tĩnh thay vì vỏ máy móc đang chạy.

Với những điểm đo dạng này, bạn có thể chọn các cấu hình lưu lượng thấp. Ví dụ như dòng máy PMS Airnet II 201-4 ở mức 0,1 CFM rất tiện lợi. Máy gọn nhẹ và dễ dàng đặt vào các không gian chật hẹp.

Tối ưu chi phí bằng bộ chia mẫu khí đa điểm AM LL

Trở ngại lớn nhất ở các khu tiện ích rộng đôi khi không phải là môi trường, mà là chi phí. Một khu vực có thể có hàng chục điểm cần theo dõi. Việc trang bị mỗi điểm một máy đếm riêng thường vượt quá ngân sách cho phép.

Lựa chọn tối ưu và kinh tế nhất là lấy mẫu tuần tự. Giải pháp này sử dụng bộ chia mẫu khí đa điểm AM LL 16/32 Aerosol Manifold để thu thập dữ liệu. Nhiều đường mẫu sẽ dẫn về bộ chia, sau đó một máy đếm sẽ luân phiên đo từng cổng tự động.

Lợi ích rõ rệt là phủ được nhiều điểm đo chỉ với một thiết bị. Tuy nhiên, dữ liệu thu về sẽ không mang tính đồng thời. Do đó, nguyên tắc phân bổ hợp lý là dùng bộ chia mẫu khí đa điểm AM LL cho các vị trí cần theo dõi xu hướng. Ngược lại, những điểm trọng yếu cần cảnh báo tức thời thì vẫn phải gắn cảm biến riêng.

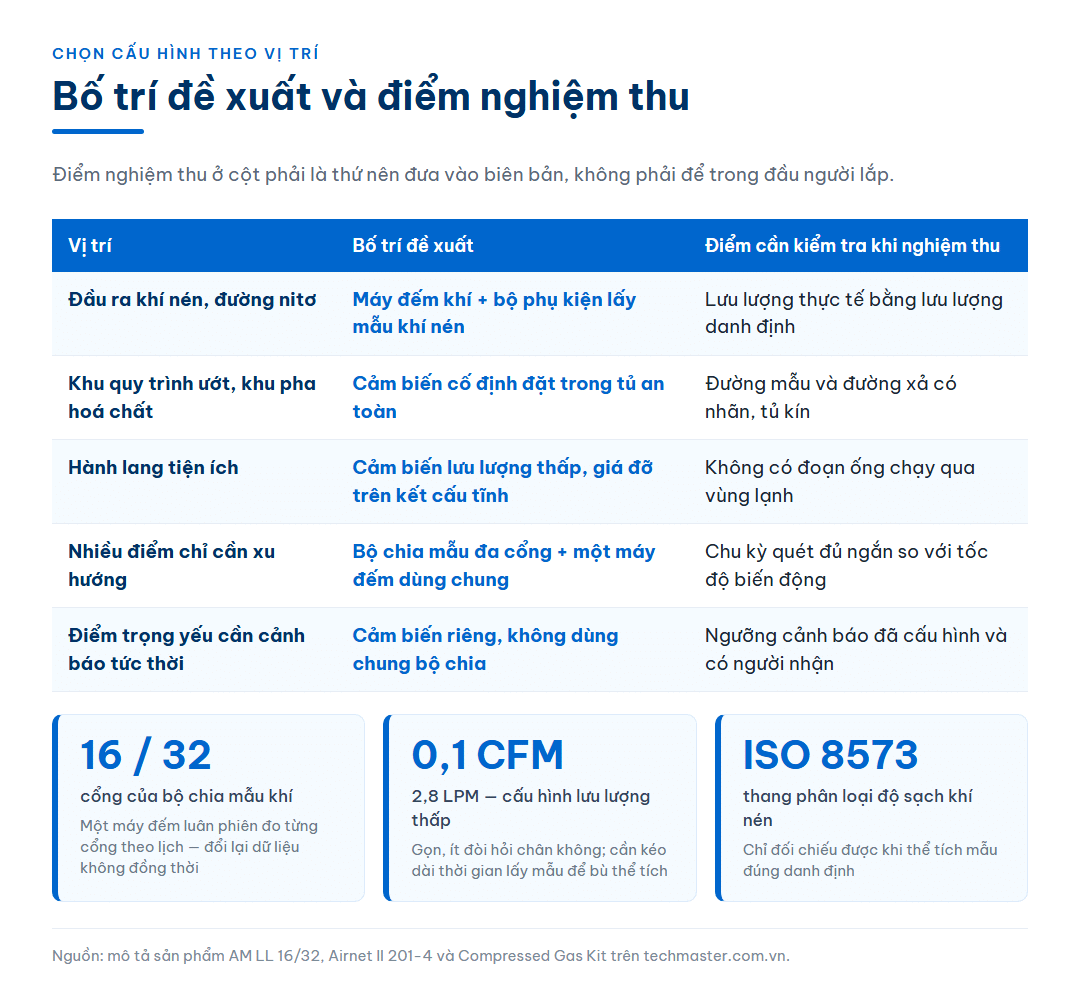

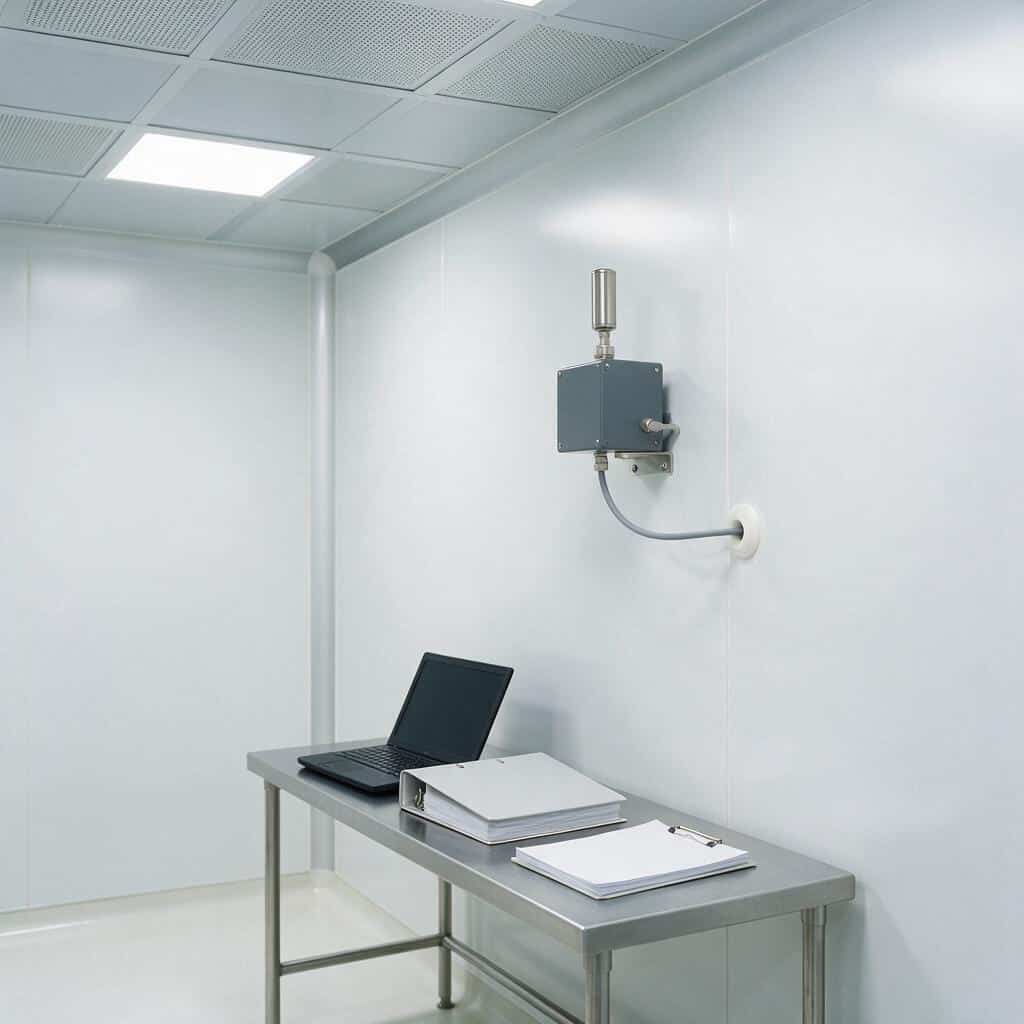

Bảng chọn cấu hình theo vị trí

Vị trí	Bố trí đề xuất	Điểm cần kiểm tra khi nghiệm thu
Đầu ra khí nén, đường nitơ	Máy đếm khí + bộ phụ kiện lấy mẫu khí nén PMS	Lưu lượng thực tế bằng lưu lượng danh định
Khu quy trình ướt, khu pha hoá chất	Cảm biến cố định đặt trong tủ cảm biến đếm hạt an toàn	Đường mẫu và đường xả có nhãn, tủ kín
Hành lang tiện ích, tầng kỹ thuật	Cảm biến lưu lượng thấp, giá đỡ trên kết cấu tĩnh	Không có đoạn ống chạy qua vùng lạnh
Nhiều điểm chỉ cần xu hướng	Bộ chia mẫu khí đa điểm AM LL + máy đếm dùng chung	Chu kỳ quét đủ ngắn so với tốc độ biến động
Điểm trọng yếu cần cảnh báo tức thời	Cảm biến riêng, không dùng chung bộ chia	Ngưỡng cảnh báo được cấu hình và có người nhận

Checklist khảo sát trước khi lắp

Dưới đây là sáu câu hỏi cần trả lời bằng số liệu chính xác trước khi chốt vị trí lắp cảm biến đếm hạt ngoài phòng sạch:

1. Áp suất tại điểm trích mẫu là bao nhiêu và dao động như thế nào?
2. Nhiệt độ và độ ẩm tại vị trí lắp có dao động qua điểm sương không?
3. Có hơi hoá chất nào ở khu vực đó và nồng độ điển hình là bao nhiêu?
4. Đường mẫu dài bao nhiêu và có đi qua vùng nhiệt độ lạnh hơn không?
5. Nguồn điện và đường kết nối mạng đã có sẵn tại vị trí chưa?
6. Có sẵn nguồn chân không dùng chung hay phải chọn cấu hình máy có bơm?

Câu hỏi số 4 thường bị bỏ qua nhiều nhất. Mặt khác, đây lại là nguyên nhân chính gây ra những cuộc điều tra nhiễm bẩn vô ích.
