Nhà máy linh kiện điện tử ô tô: hai bài toán sạch và thiết bị đo tương ứng

Một nhà máy linh kiện ô tô hiện đại phải trả lời hai câu hỏi “sạch” hoàn toàn khác nhau: không khí bên trong các phòng sạch điện tử ô tô ISO Class 7 đạt độ sạch tới cấp nào (theo ISO 14644-1), và trên bề mặt chi tiết còn bao nhiêu hạt (sạch kỹ thuật theo ISO 16232 / VDA 19). Hai bài toán này dùng thiết bị khác nhau, đơn vị khác nhau, và không thể thay thế nhau — nhưng thường bị gộp làm một trong hồ sơ chất lượng.

Hai khái niệm “sạch” trong cùng một nhà máy

Ngành ô tô đã dịch chuyển mạnh sang điện tử: bộ điều khiển ECU, cảm biến radar và camera ADAS, mô-đun quản lý pin, đầu nối tốc độ cao. Cùng lúc, các cụm cơ khí truyền thống — bơm, van, đường dẫn nhiên liệu, hệ thuỷ lực — vẫn tồn tại và vẫn nhạy với mảnh vụn kim loại. Kết quả là hai chuẩn sạch song song trong cùng một khuôn viên:

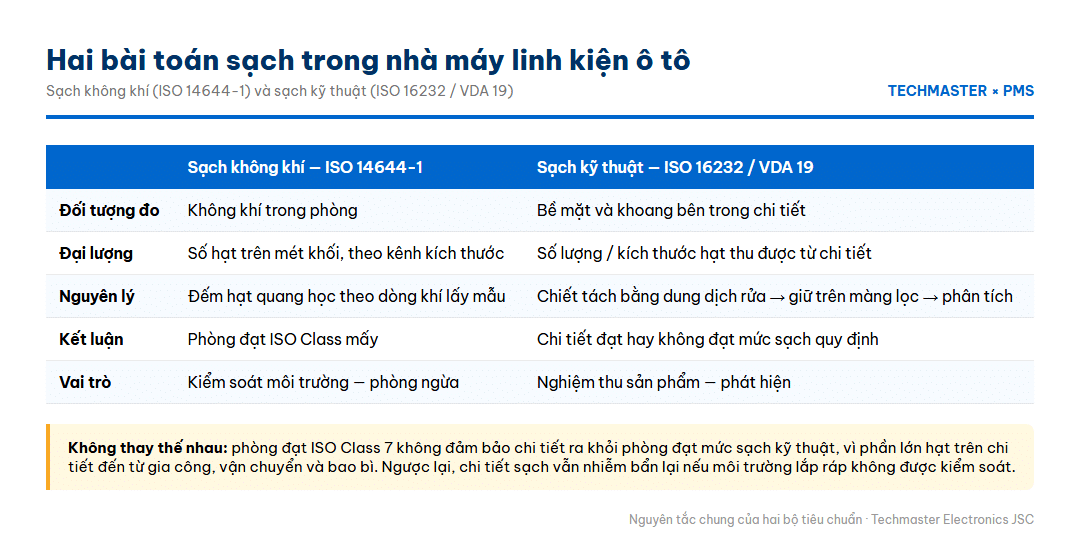

	Sạch không khí (ISO 14644-1)	Sạch kỹ thuật (ISO 16232 / VDA 19)
Đối tượng đo	Không khí trong phòng	Bề mặt và khoang bên trong chi tiết
Đại lượng	Số hạt trên mét khối không khí, theo kênh kích thước	Số lượng/kích thước hạt thu được từ một chi tiết hoặc cụm chi tiết
Nguyên lý	Đếm hạt quang học theo dòng khí lấy mẫu	Chiết tách bằng dung dịch rửa, giữ hạt trên màng lọc, rồi phân tích
Kết luận	Phòng đạt ISO Class mấy	Chi tiết đạt hay không đạt mức sạch quy định
Vai trò	Kiểm soát môi trường — phòng ngừa	Nghiệm thu sản phẩm — phát hiện

Điểm mấu chốt: một phòng đạt ISO Class 7 không đảm bảo chi tiết ra khỏi phòng đó đạt mức sạch kỹ thuật, vì phần lớn hạt bám trên chi tiết đến từ gia công, vận chuyển và bao bì chứ không từ không khí. Ngược lại, chi tiết có thể sạch khi xuất xưởng nhưng nhiễm bẩn lại nếu môi trường lắp ráp không được kiểm soát. Cần cả hai.

Bài toán 1: không khí phòng lắp ráp

Ở mảng điện tử ô tô, cấp sạch thường gặp nằm trong dải ISO Class 7 đến Class 8 cho lắp ráp và đóng gói, với các khu vực nghiêm ngặt hơn ở công đoạn nhạy như dán quang học của cụm camera hay xử lý cảm biến hở. Đây là dải trùng với phần lớn phòng sạch điện tử nói chung, nên thiết bị đo cũng tương tự.

Ba nhóm việc phải làm định kỳ:

Phân loại và tái đánh giá.

Đo theo lưới điểm lấy mẫu để kết luận cấp sạch. Việc này cần máy cầm tay có hồ sơ hiệu chuẩn còn hiệu lực.

Kiểm tra tính toàn vẹn màng lọc.

Quét đầu dò dọc mặt lọc HEPA và khung để phát hiện rò rỉ — công việc đòi hỏi máy có lưu lượng phù hợp và đáp ứng nhanh.

Giám sát thường xuyên tại điểm trọng yếu.

Với dây chuyền chạy liên tục, cảm biến cố định cấp dữ liệu 24/7 kinh tế hơn nhiều so với đo tay lặp lại.

Một đặc thù của ngành ô tô so với dược phẩm: dải kích thước quan tâm rộng hơn. Ngoài các kênh nhỏ dùng để phân loại, kỹ sư quy trình thường muốn nhìn cả những hạt lớn — mảnh vụn gia công, sợi vải, mạt kim loại — vốn nằm ngoài dải mà nhiều máy phân loại tiêu chuẩn bao phủ.

Bài toán 2: sạch kỹ thuật trên chi tiết

Bộ tiêu chuẩn ISO 16232 (và hướng dẫn tương ứng VDA 19 của ngành ô tô Đức) quy định cách xác định và ghi nhận mức nhiễm bẩn dạng hạt trên các chi tiết và cụm chi tiết có liên quan tới chức năng của xe. Nguyên lý chung gồm ba bước: chiết tách hạt khỏi chi tiết bằng dung dịch rửa theo quy trình chuẩn hoá; giữ lại hạt trên màng lọc; và phân tích màng lọc đó.

Phần phân tích có nhiều phương pháp: cân khối lượng để có tổng lượng nhiễm bẩn, soi hiển vi quang học kèm phân tích ảnh để đếm và đo kích thước từng hạt, hoặc kính hiển vi điện tử quét khi cần xác định thành phần vật liệu của hạt. Bên cạnh đó, phương pháp dựa trên tán xạ/che khuất ánh sáng cũng được dùng để đánh giá độ sạch của chính dung dịch — điều này quan trọng vì dung dịch rửa bẩn sẽ tạo ra kết quả sai ngay từ đầu.

Điểm hay bị bỏ qua

Giá trị nền của dung dịch chiết tách và của dụng cụ phải được kiểm soát và ghi lại, giống hệt nguyên tắc mẫu trắng trong kiểm nghiệm dược. Đây là chỗ máy đếm hạt trong dung dịch PMS LiQuilaz II E phát huy tác dụng — không phải để nghiệm thu chi tiết, mà để chứng minh rằng chuỗi thử nghiệm không tự sinh ra hạt.

So sánh máy đếm hạt cầm tay cho phòng lắp ráp

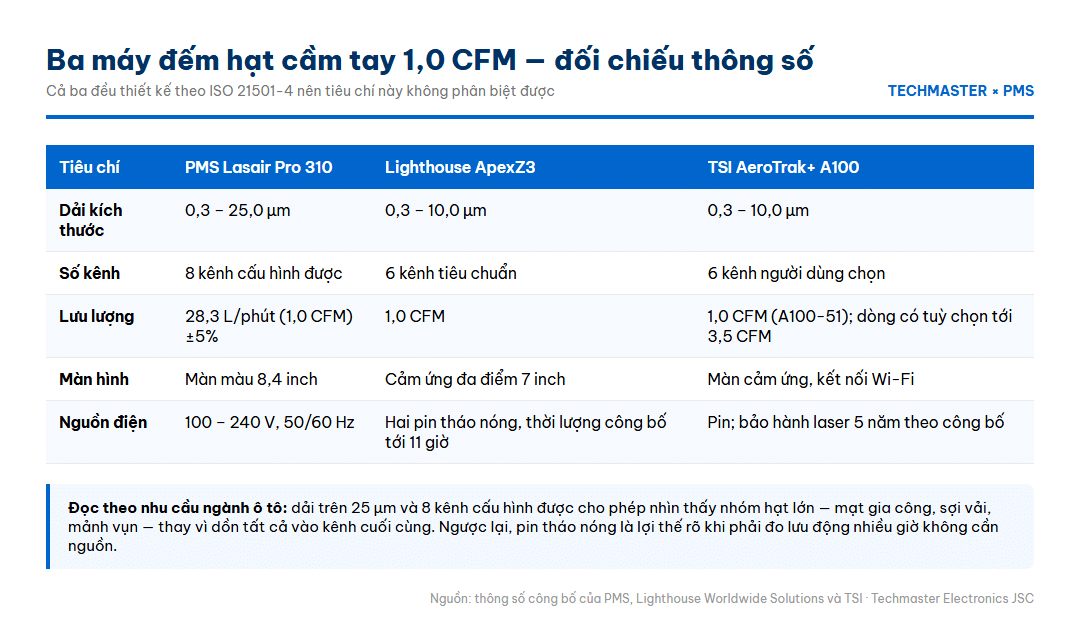

Với bài toán không khí, ba dòng máy cầm tay 1,0 CFM thường xuất hiện trong danh sách chào giá tại Việt Nam. Bảng dưới đối chiếu theo thông số công bố của từng hãng — cả ba đều thiết kế theo ISO 21501-4, nên tiêu chí này không còn phân biệt được:

Tiêu chí	PMS Lasair Pro 310	Lighthouse ApexZ3	TSI AeroTrak+ A100
Dải kích thước	0,3 – 25,0 µm	0,3 – 10,0 µm	0,3 – 10,0 µm
Số kênh	8 kênh cấu hình được	6 kênh tiêu chuẩn	6 kênh người dùng chọn
Lưu lượng	28,3 L/phút (1,0 CFM) ±5%	1,0 CFM	1,0 CFM (bản A100-51); dòng có tuỳ chọn tới 3,5 CFM
Màn hình	Màn màu 8,4 inch	Cảm ứng đa điểm 7 inch	Màn cảm ứng, kết nối Wi-Fi
Nguồn điện	100 – 240 V, 50/60 Hz	Hai pin tháo nóng, thời lượng công bố tới 11 giờ	Pin, bảo hành laser 5 năm theo công bố

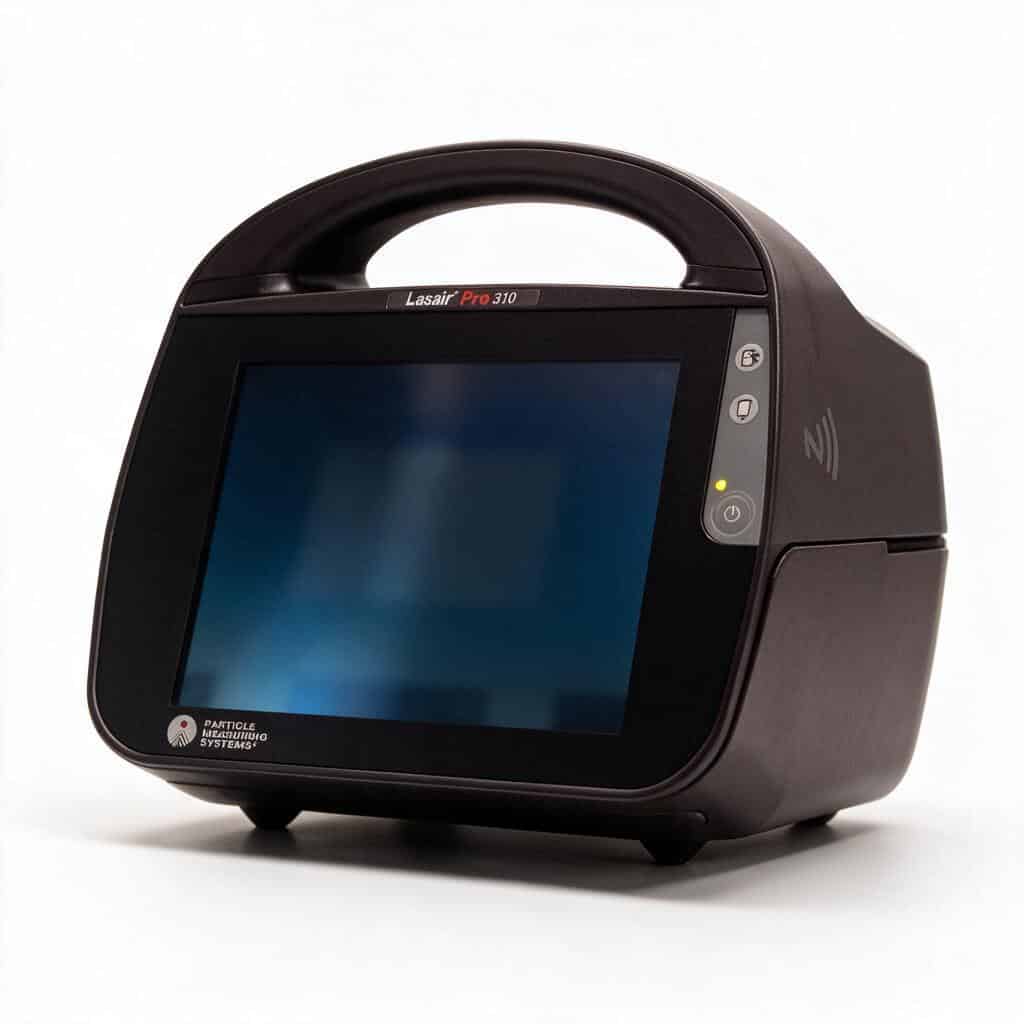

Đọc bảng này theo nhu cầu ngành ô tô, khác biệt đáng chú ý nằm ở dải trên và số kênh: PMS Lasair Pro 310 mở rộng tới 25 µm với 8 kênh cấu hình được, trong khi hai máy còn lại dừng ở 10 µm với 6 kênh. Với phòng sạch dược, khác biệt này gần như không quan trọng vì các giới hạn quy định đều nằm ở kênh nhỏ. Với xưởng lắp ráp cơ điện tử ô tô — nơi mạt gia công và sợi vải là mối lo thực tế — dải trên rộng hơn cho phép nhìn thấy nhóm hạt lớn thay vì gộp tất cả vào kênh cuối cùng.

Ngược lại, nếu ưu tiên là đo lưu động nhiều giờ liên tục không cần nguồn, thiết kế pin tháo nóng của đối thủ là lợi thế rõ ràng. Không có máy nào “tốt hơn” một cách tuyệt đối — chỉ có máy khớp hơn với cách bạn sẽ dùng nó.

Triển khai thực tế theo giai đoạn

Với nhà máy linh kiện ô tô mới hoặc đang mở rộng, trình tự đầu tư hợp lý thường là:

Giai đoạn 1 — năng lực đo cơ bản.

Một máy cầm tay đủ dải cho phân loại, kiểm tra lọc và khảo sát sự cố. Đây là thiết bị dùng được ngay từ khi bàn giao phòng sạch và không bao giờ thừa.

Giai đoạn 2 — giám sát cố định tại điểm trọng yếu.

Khi dây chuyền vào sản xuất ổn định, bổ sung cảm biến cố định tại các vị trí có rủi ro cao. Cảm biến cấp nguồn qua Ethernet như PMS Airnet II 501-4 giảm khối lượng đi dây so với phương án cấp nguồn riêng, một yếu tố đáng kể khi số điểm tăng lên.

Giai đoạn 3 — tập trung dữ liệu.

Khi số điểm đủ nhiều, đưa toàn bộ về một hệ giám sát để có cảnh báo và báo cáo xu hướng thay vì đọc rời rạc từng cảm biến.

Song song — năng lực sạch kỹ thuật.

Nếu nhà máy có công đoạn cơ khí ướt hoặc cụm chi tiết chịu áp, cần lộ trình riêng cho phòng thử sạch kỹ thuật: buồng chiết tách, hệ lọc, thiết bị phân tích, và quan trọng nhất là quy trình kiểm soát giá trị nền.

Sai lầm tốn kém nhất là gộp hai lộ trình làm một — mua thiết bị đo không khí rồi kỳ vọng nó trả lời câu hỏi về độ sạch bề mặt chi tiết, hoặc ngược lại. Chúng đo hai đại lượng khác nhau và phục vụ hai quyết định khác nhau.

Biên soạn bởi Khanh Nguyen — Marketing Manager, Techmaster Electronics JSC.
