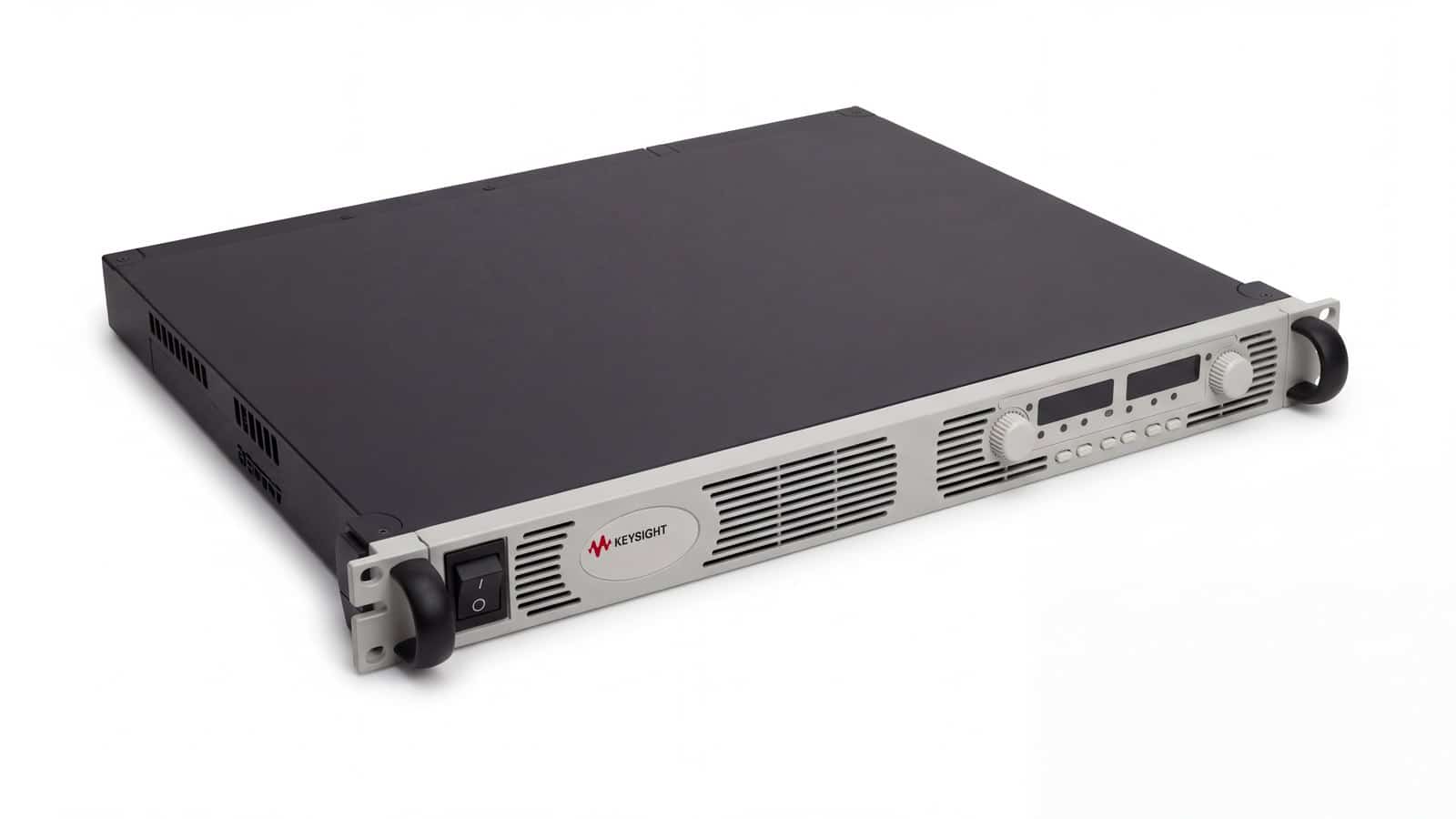

Keysight N5745A là bộ nguồn DC hệ thống một đầu ra thuộc dòng N5700, cho tối đa 30 V, 25 A và 750 W trong vỏ cao 1U. Cùng một chiếc N5745A có thể làm nguồn cấp cho trạm test cuối dây chuyền, cấp điện cho mô-đun điện tử ô tô, nuôi giá burn-in hoặc nằm trên bàn thí nghiệm của sinh viên. Bài này đi qua từng ngành, xem thông số nào của máy thực sự được dùng đến ở mỗi nơi. Mọi con số lấy từ data sheet N5700 5989-1330EN (bản tháng 2/2026) và trang sản phẩm của Keysight.

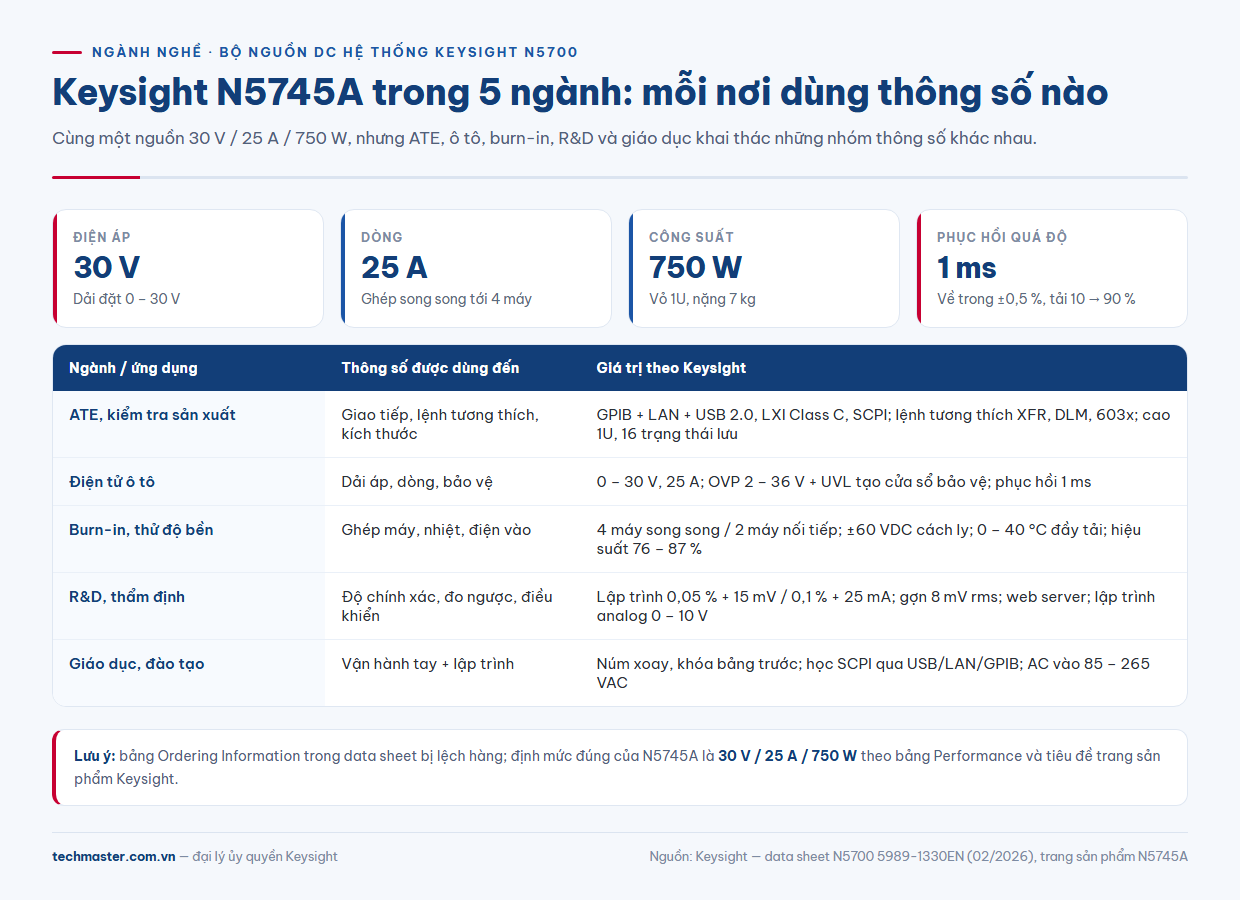

N5745A thông số: những con số dùng chung cho mọi ngành
Trước khi đi vào từng ứng dụng, cần nắm bộ thông số cốt lõi. Theo bảng Performance Specifications của Keysight, N5745A có:
- Định mức đầu ra: 30 V, 25 A, 750 W.
- Gợn và nhiễu ở chế độ CV: 60 mV đỉnh-đỉnh (tới 20 MHz), 8 mV rms (5 Hz – 1 MHz).
- Độ chính xác lập trình: 0,05 % + 15 mV cho điện áp; 0,1 % + 25 mA cho dòng.
- Load effect: 5 mV về điện áp và 10 mA về dòng khi tải thay đổi từ 10 % đến 90 %.
- Thời gian phục hồi quá độ tải: 1 ms để điện áp về trong ±0,5 % định mức.
- Bảo vệ: quá áp (OVP, dải đặt 2 – 36 V theo đặc tính bổ sung), quá dòng, quá nhiệt và giới hạn áp dưới UVL.
- Thân máy: 43,6 × 422,8 × 432,8 mm, nặng 7 kg, đầu vào AC 85 – 265 VAC, 47 – 63 Hz, hệ số công suất 0,99.
Theo data sheet, dòng N5700 được Keysight nhắm tới kỹ sư R&D, thẩm định thiết kế và sản xuất trong các ngành hàng không – quốc phòng, ô tô, linh kiện và truyền thông. Phần dưới đây đi theo đúng các nhóm đó.
Keysight N5745A trong ATE và kiểm tra sản xuất
Ở trạm test tự động, điều quan trọng không phải là con số công suất mà là khả năng tích hợp. N5745A có sẵn ba giao tiếp GPIB, LAN 10/100 và USB 2.0, tuân thủ chuẩn LXI Class C, hỗ trợ SCPI và driver IVI-COM. Nhờ vậy, Keysight N5745A dễ đưa vào trạm test sẵn có: kỹ sư hệ thống có thể giữ nguyên bus GPIB cũ trên rack hiện có hoặc chuyển sang LAN mà không cần mua thêm card.
Một điểm ít được để ý: N5700 có bộ lệnh tương thích với nguồn Xantrex XFR, Sorensen DLM và dòng Keysight 603x. Khi nhà máy thay nguồn cũ trên trạm test, phần mềm có thể chạy lại với ít chỉnh sửa hơn.
Về không gian, máy chỉ cao 1U, lỗ thông gió ở mặt trước, hai bên và phía sau chứ không ở mặt trên hay đáy. Vì vậy có thể xếp thiết bị khác sát ngay trên hoặc dưới máy. Bộ ray trượt N5740A là phụ kiện cần có khi lắp vào rack. Máy lưu được 16 trạng thái cài đặt.
Điện tử ô tô: dải 30 V và dòng 25 A
Với mô-đun điện tử ô tô, dải điện áp 0 – 30 V của N5745A bao phủ mức điện áp danh định của hệ điện 12 V và 24 V, đồng thời còn khoảng dư để thử ở điện áp cao hơn danh định. Dòng 25 A đủ cho nhiều ECU, bộ điều khiển thân xe hay mô-đun chiếu sáng khi cấp nguồn thử chức năng.
Hai thông số có ích ở đây là thời gian phục hồi quá độ 1 ms và cặp OVP/UVL. Khi tải bật tắt relay hoặc động cơ nhỏ, điện áp trở về trong ±0,5 % sau khoảng 1 ms. Còn OVP kết hợp UVL tạo ra một “cửa sổ bảo vệ”: người vận hành không thể vặn áp xuống dưới ngưỡng UVL, và nguồn tự ngắt nếu áp vượt ngưỡng OVP.
Lưu ý: N5745A là nguồn DC thuần, không phải thiết bị mô phỏng dạng sóng khởi động hay sụt áp theo chuẩn ô tô.
Burn-in và thử độ bền: ghép nhiều máy
Giá burn-in thường cần nhiều kênh chạy liên tục hàng giờ đến hàng ngày. N5745A cho phép ghép song song tối đa bốn máy cùng định mức theo chế độ primary/secondary, tức tổng dòng lý thuyết tới 100 A ở 30 V. Nếu cần điện áp cao hơn, có thể nối tiếp hai máy. Với model 6 – 60 V như N5745A, không đầu ra nào được vượt ±60 VDC so với đầu còn lại hoặc vỏ máy, nên cấu hình nối tiếp phải tính đến giới hạn này.
Về điều kiện vận hành, máy làm việc ở 0 – 40 °C khi đầy tải, độ ẩm tới 90 % không ngưng tụ. Hiệu suất của nhóm 750 W là 76 – 87 %, dòng vào khoảng 10,5 A ở 100 VAC hoặc 5 A ở 200 VAC. Đây là số để tính tải điện và nhiệt cho cả phòng burn-in.
Phòng R&D và thẩm định thiết kế
Trong phòng thí nghiệm, kỹ sư thường cần đọc ngược điện áp và dòng thực tế thay vì chỉ đặt giá trị. N5745A có đo điện áp và dòng tích hợp, độ chính xác đo 30 mV và 75 mA (cộng thành phần phần trăm) theo data sheet.
Web server tích hợp cho phép cài đặt, giám sát và điều khiển máy qua trình duyệt. Ngoài ra, điện áp và dòng đầu ra có thể lập trình bằng tín hiệu tương tự 0 – 5 V hoặc 0 – 10 V, hay bằng điện trở 0 – 5 kΩ hoặc 0 – 10 kΩ.
Nếu dự án cần mức áp thấp hơn và dòng lớn hơn, bài so sánh N5743A 12,5 V với các model lân cận sẽ giúp đối chiếu. Còn nếu bắt đầu từ model 6 V, xem thêm bài so sánh N5741A trong dòng N5700.
Giáo dục và phòng thí nghiệm đào tạo

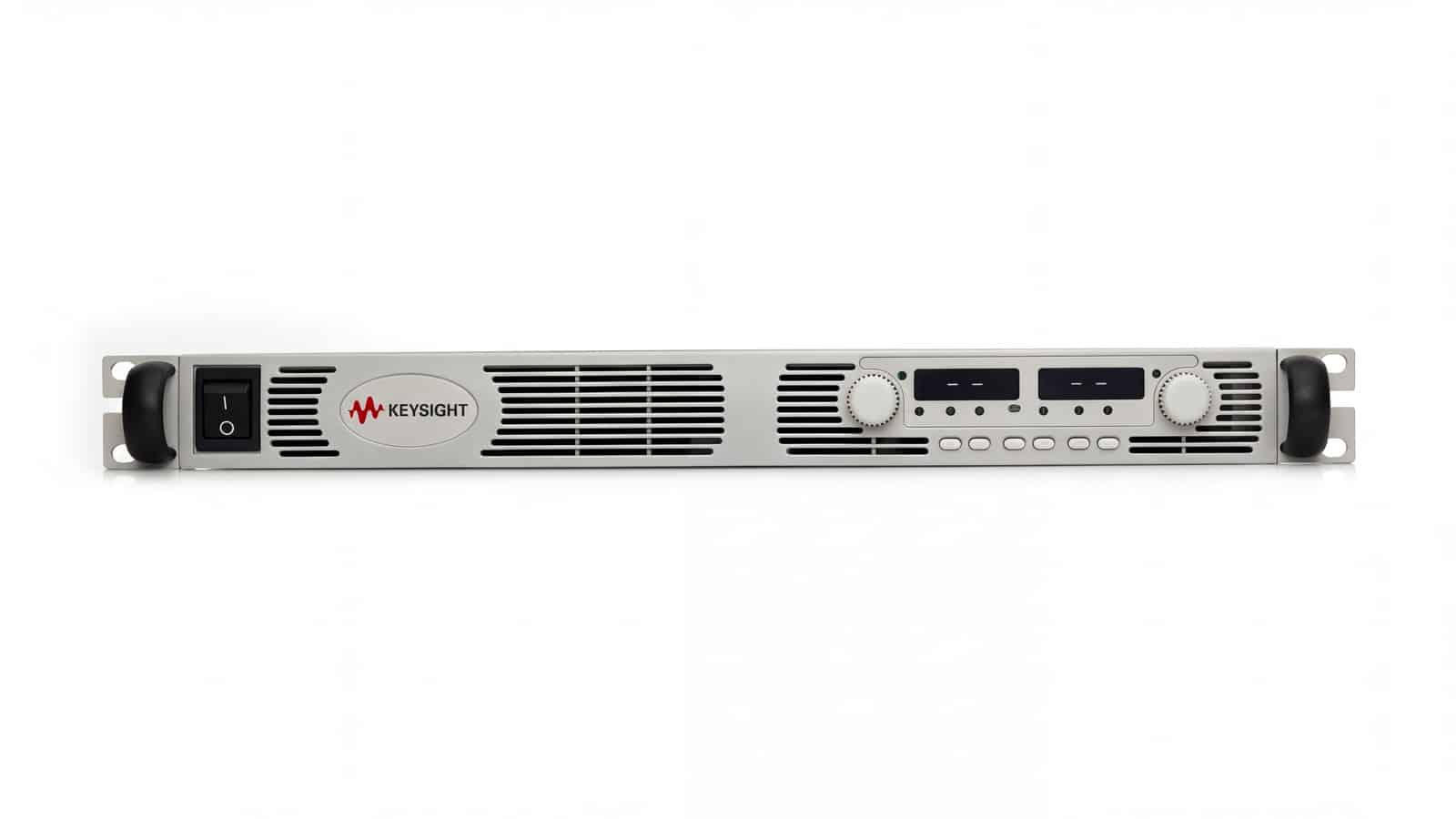

Ở trường đại học và trung tâm đào tạo, N5745A đóng hai vai. Với bài thí nghiệm điện tử công suất, sinh viên dùng núm xoay và màn hình như một nguồn bàn thông thường; chức năng khóa bảng điều khiển trước ngăn thay đổi cài đặt ngoài ý muốn. Với môn đo lường tự động, cùng chiếc máy trở thành thiết bị để học SCPI, cấu hình LAN theo LXI và viết chương trình điều khiển qua USB hay GPIB.

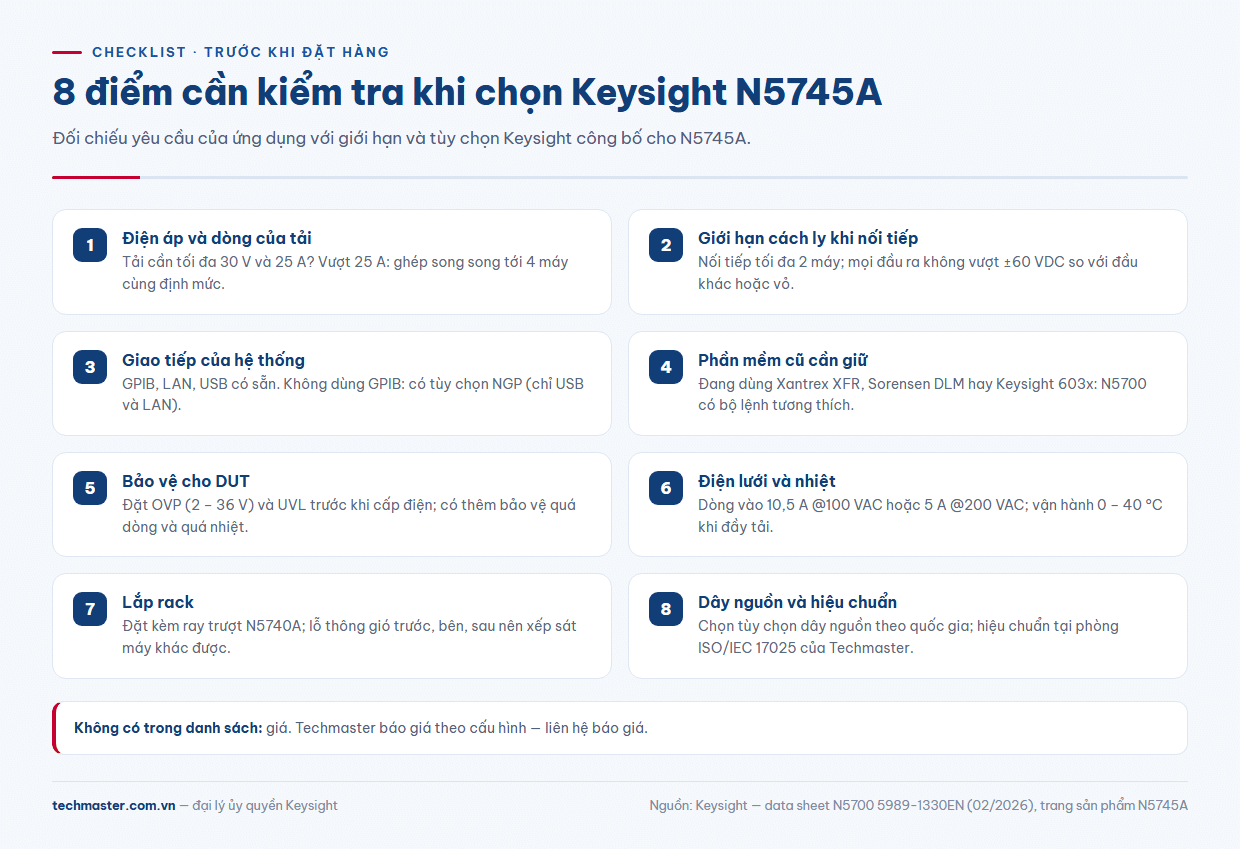

Chọn cấu hình và N5745A giá
N5745A không có nhiều tùy chọn hiệu năng; các lựa chọn chủ yếu là dây nguồn theo quốc gia (tùy chọn 900, 902, 903, 918, 922), tùy chọn NGP bỏ giao tiếp GPIB chỉ giữ USB và LAN, và tùy chọn OSL hệ điều hành Linux (chỉ áp dụng cùng NGP). Phụ kiện ray trượt N5740A nên đặt cùng lúc nếu lắp rack.
Về vòng đời sản phẩm, N5745A vẫn có trong data sheet N5700 phát hành tháng 2/2026 và trang mua hàng của Keysight, chưa có thông báo ngừng sản xuất.
Về N5745A giá và thời gian giao hàng, vui lòng liên hệ báo giá vì giá thay đổi theo cấu hình và tỷ giá. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn cấu hình và hiệu chuẩn sau bán hàng. Xem thêm các thiết bị khác tại trang sản phẩm Keysight, hoặc xem chi tiết trang bộ nguồn DC Keysight N5745A.
Câu hỏi thường gặp
Keysight N5745A có điện áp và dòng tối đa bao nhiêu?
Theo data sheet Keysight 5989-1330EN, N5745A cho tối đa 30 V, 25 A và 750 W, trong vỏ 1U cao 43,6 mm, nặng 7 kg.
Có thể ghép nhiều N5745A để tăng dòng không?
Có. Dòng N5700 cho phép ghép song song tối đa bốn máy cùng định mức theo chế độ primary/secondary, và nối tiếp tối đa hai máy. Với model 6 – 60 V, không đầu ra nào được vượt ±60 VDC so với đầu khác hoặc vỏ máy.
N5745A có còn được Keysight sản xuất không?
N5745A vẫn có trong data sheet N5700 phát hành tháng 2/2026 và trên trang sản phẩm Keysight, chưa có thông báo ngừng sản xuất. Liên hệ Techmaster để được báo giá và thời gian giao hàng.
