Đổi máy đếm hạt sang hãng khác: bảy điểm phải đối chiếu để dữ liệu không đứt

Đổi máy đếm hạt sang hãng khác là việc bình thường: thiết bị hết vòng đời hỗ trợ, nhà cung cấp cũ rút khỏi thị trường, hoặc tập đoàn mẹ chuẩn hoá lại danh mục. Nhưng nó khác việc mua thêm một máy cùng hãng ở một điểm quan trọng — dữ liệu đo trước và sau khi đổi phải nối được với nhau, nếu không thì mọi ngưỡng cảnh báo, mọi đường xu hướng và mọi kết luận về mức nhiễm bẩn nền của nhà máy đều mất căn cứ. Bài viết dựng lại bảy điểm phải đối chiếu trước khi ký hợp đồng đổi hãng, dùng các dòng máy đang có mặt tại Việt Nam làm ví dụ với thông số do chính hãng công bố.

Vấn đề không nằm ở máy mới, nằm ở chỗ nối dữ liệu

Máy đếm hạt của các hãng lớn đều đo cùng một đại lượng vật lý theo cùng nguyên lý tán xạ ánh sáng, và đều được kiểm chứng theo ISO 21501-4. Nghĩa là một máy mới của hãng khác, nếu chọn đúng cấu hình, sẽ cho kết quả tương đương trong phạm vi sai số cho phép.

Rủi ro thật nằm ở những chỗ xung quanh phép đo: kênh cỡ hạt không trùng nhau nên bảng số không xếp chồng được; đơn vị công bố khác nhau nên bảng so sánh lệch; giao thức dữ liệu khác nhau nên phần mềm giám sát phải cấu hình lại; chu kỳ hiệu chuẩn và nơi hiệu chuẩn khác nhau nên kế hoạch vận hành thay đổi. Từng chỗ đều xử lý được, nhưng chỉ khi phát hiện trước khi đặt hàng.

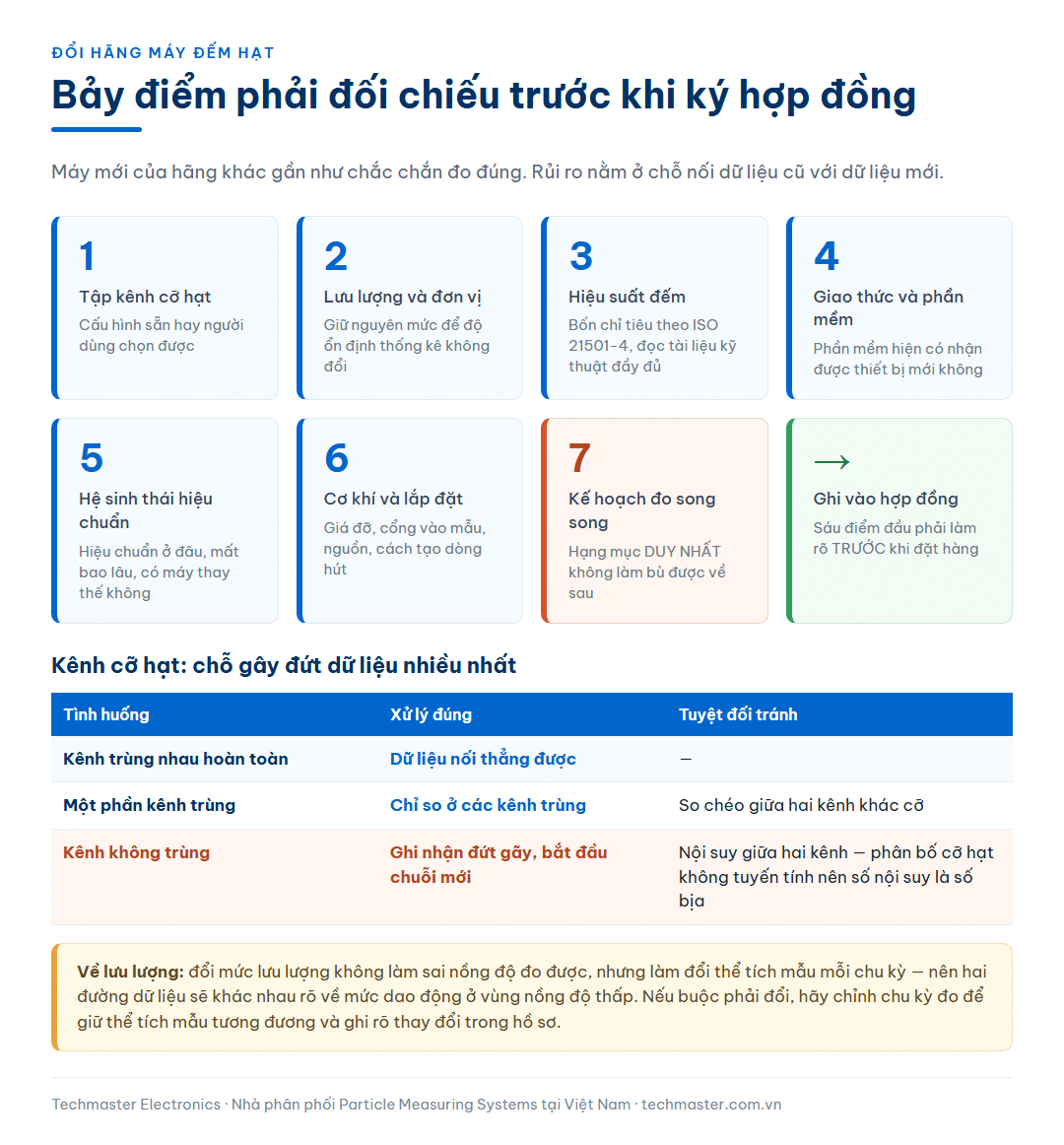

1. Tập kênh cỡ hạt: cấu hình sẵn hay chọn được

Đây là điểm gây đứt dữ liệu nhiều nhất và cũng là điểm dễ bỏ qua nhất, vì hai máy đều “đo từ 0,3 µm” nhưng tập kênh phía sau lại khác.

Có hai triết lý thiết kế. Một số dòng cảm biến cố định dùng tập kênh cấu hình sẵn — ví dụ cảm biến đếm hạt PMS Airnet II 310-4 có bốn kênh cố định 0,3 / 0,5 / 1,0 / 5,0 µm. Một số dòng máy xách tay cho phép người dùng chọn kênh trong dải, như dòng AeroTrak+ A100 của TSI công bố sáu kênh người dùng chọn được trong dải 0,3–10 µm.

Việc phải làm khi đổi hãng: lập bảng hai cột kênh của máy cũ và máy mới, rồi đánh dấu kênh nào trùng. Kênh trùng thì dữ liệu nối thẳng được. Kênh không trùng thì không được nội suy — phân bố cỡ hạt không tuyến tính, nên mọi phép nội suy giữa hai kênh đều là số bịa. Với kênh không trùng, cách xử lý đúng là ghi nhận đứt gãy trong hồ sơ và bắt đầu chuỗi dữ liệu mới từ thời điểm đổi máy.

2. Lưu lượng và cách hãng công bố đơn vị

Các hãng đặt tên mức lưu lượng theo hệ đơn vị truyền thống của mình, nên cùng một máy có thể được gọi là “1 CFM” hoặc “28,3 lít/phút” tuỳ tài liệu. Ba mức phổ biến trên thị trường là 28,3 / 50 / 100 lít/phút, tương ứng 1,0 / 1,77 / 3,53 CFM.

Khi đổi hãng, lưu lượng phải giữ nguyên nếu muốn dữ liệu so sánh trực tiếp được — không phải vì lưu lượng ảnh hưởng nồng độ đo được, mà vì nó ảnh hưởng thể tích mẫu trong mỗi chu kỳ đo, và do đó ảnh hưởng độ ổn định thống kê của số đếm ở vùng nồng độ thấp. Một cảm biến 2,83 lít/phút và một cảm biến 28,3 lít/phút đặt cạnh nhau trong phòng ISO Class 5 sẽ cho hai đường dữ liệu trông rất khác nhau về mức dao động, dù nồng độ trung bình giống nhau.

Nếu buộc phải đổi mức lưu lượng, cần điều chỉnh chu kỳ đo để giữ thể tích mẫu mỗi chu kỳ tương đương, và ghi rõ thay đổi này trong hồ sơ để người đọc dữ liệu sau này không hiểu nhầm mức dao động.

3. Hiệu suất đếm và cách công bố theo ISO 21501-4

ISO 21501-4 quy định cách xác định các đặc tính của máy đếm hạt quang học: hiệu suất đếm tại cỡ hạt ngưỡng, độ phân giải cỡ hạt, số đếm giả và sai số nồng độ. Các hãng lớn đều tuyên bố đáp ứng tiêu chuẩn này, nhưng cách trình bày trong catalogue khác nhau — có hãng ghi rõ từng chỉ tiêu, có hãng chỉ ghi một dòng tuyên bố tuân thủ.

Việc phải làm: yêu cầu tài liệu kỹ thuật đầy đủ chứ không chỉ tờ rơi bán hàng, và đối chiếu bốn chỉ tiêu trên giữa hai máy. Nếu một trong hai máy không công bố đủ, đó là điểm cần làm rõ trước khi ký, không phải sau khi nhận hàng. Cách đọc từng chỉ tiêu được trình bày trong bài về đọc thông số máy đếm hạt theo ISO 21501-4.

4. Giao thức dữ liệu và phần mềm giám sát

Với máy xách tay, dữ liệu thường rời máy qua cổng USB, máy in tích hợp hoặc mạng, và vấn đề chỉ là định dạng tệp cùng khả năng nhập vào hệ thống hiện có. Với cảm biến cố định, câu chuyện phức tạp hơn nhiều vì cảm biến phải nói chuyện được với phần mềm giám sát đang chạy.

Ba câu hỏi phải trả lời trước khi đổi hãng cảm biến cố định:

• Phần mềm hiện có nhận được thiết bị của hãng mới không, hay phải đổi luôn cả phần mềm? Ví dụ hệ phần mềm phòng sạch PMS FacilityPro tích hợp trực tiếp với cảm biến cùng hãng như máy đếm hạt từ xa PMS IsoAir Pro; thiết bị hãng khác có thể cần lớp chuyển đổi giao thức.
• Đổi phần mềm thì dữ liệu lịch sử đi đâu? Phải xuất được sang định dạng đọc được lâu dài và lưu theo yêu cầu về thời hạn lưu trữ, trước khi tắt hệ cũ.
• Bản quyền phần mềm tính theo gì — số điểm, số cảm biến hay số người dùng? Con số này quyết định chi phí mở rộng về sau nhiều hơn giá cảm biến.

5. Hệ sinh thái hiệu chuẩn tại chỗ

Máy đếm hạt phải hiệu chuẩn định kỳ, và trong thời gian đi hiệu chuẩn thì nhà máy thiếu một thiết bị. Vì vậy câu hỏi “hiệu chuẩn ở đâu, mất bao lâu” ảnh hưởng vận hành mạnh hơn phần lớn thông số kỹ thuật.

Cần làm rõ trước khi đổi hãng: có phòng hiệu chuẩn được công nhận theo ISO/IEC 17025 nhận thiết bị này trong nước hay phải gửi ra nước ngoài; phạm vi công nhận có bao phủ đúng loại thiết bị và đúng dải đo không; thời gian quay vòng trung bình là bao lâu; có phương án thiết bị thay thế trong thời gian đó không. Với hệ giám sát nhiều điểm, còn phải hỏi thêm hãng có hỗ trợ hiệu chuẩn tại chỗ cho cảm biến cố định hay bắt buộc tháo gửi đi.

6. Cơ khí, nguồn và đường lấy mẫu

Điểm này hay bị phát hiện muộn nhất — thường là lúc thiết bị đã về tới công trường. Danh mục cần đối chiếu:

Hạng mục	Cần xác nhận trước khi đặt hàng	Rủi ro nếu bỏ qua
Kích thước và cách gá lắp	Vừa vị trí cũ, dùng lại được giá đỡ hay phải làm mới	Phải gia công giá đỡ, chậm tiến độ lắp
Cổng vào mẫu	Cùng kiểu ren và đường kính với ống lấy mẫu hiện có	Phải thay toàn bộ đầu nối hoặc cả tuyến ống
Nguồn cấp	Nguồn rời hay cấp qua đường mạng, điện áp và công suất	Thiếu ổ cắm hoặc thiếu công suất tại tủ mạng
Cách tạo dòng hút	Bơm tích hợp hay dùng chân không trung tâm	Không tương thích hạ tầng chân không đã có
Điều kiện môi trường	Dải nhiệt độ, độ ẩm và khả năng chịu hoá chất tại vị trí lắp	Thiết bị hỏng sớm hoặc số liệu trôi

7. Kế hoạch đo song song trước khi cắt máy cũ

Đây là hạng mục quan trọng nhất và cũng là hạng mục duy nhất không thể làm bù về sau. Khi máy cũ đã tháo đi, không còn cách nào chứng minh dữ liệu mới nối tiếp được dữ liệu cũ.

Nguyên tắc tối thiểu cho đợt đo song song:

• Đặt hai thiết bị đo cùng khu vực, cùng độ cao, đầu lấy mẫu gần nhau nhưng không che dòng khí của nhau.
• Chạy đủ dài để phủ các trạng thái vận hành thật của khu vực, không chỉ một buổi yên tĩnh.
• So ở các kênh cỡ hạt trùng nhau, cùng chế độ cộng dồn và cùng thể tích mẫu quy đổi.
• Ghi biên bản có số sê-ri hai thiết bị, ngày hiệu chuẩn của cả hai và điều kiện khu vực lúc đo.

Kết quả đợt đo này không nhằm chứng minh hai máy cho số y hệt nhau — điều đó không xảy ra kể cả với hai máy cùng model. Nó nhằm ghi lại mức chênh có hệ thống giữa hai thiết bị, để người đọc dữ liệu sau này biết đường xu hướng đổi mức tại thời điểm nào và vì lý do gì.

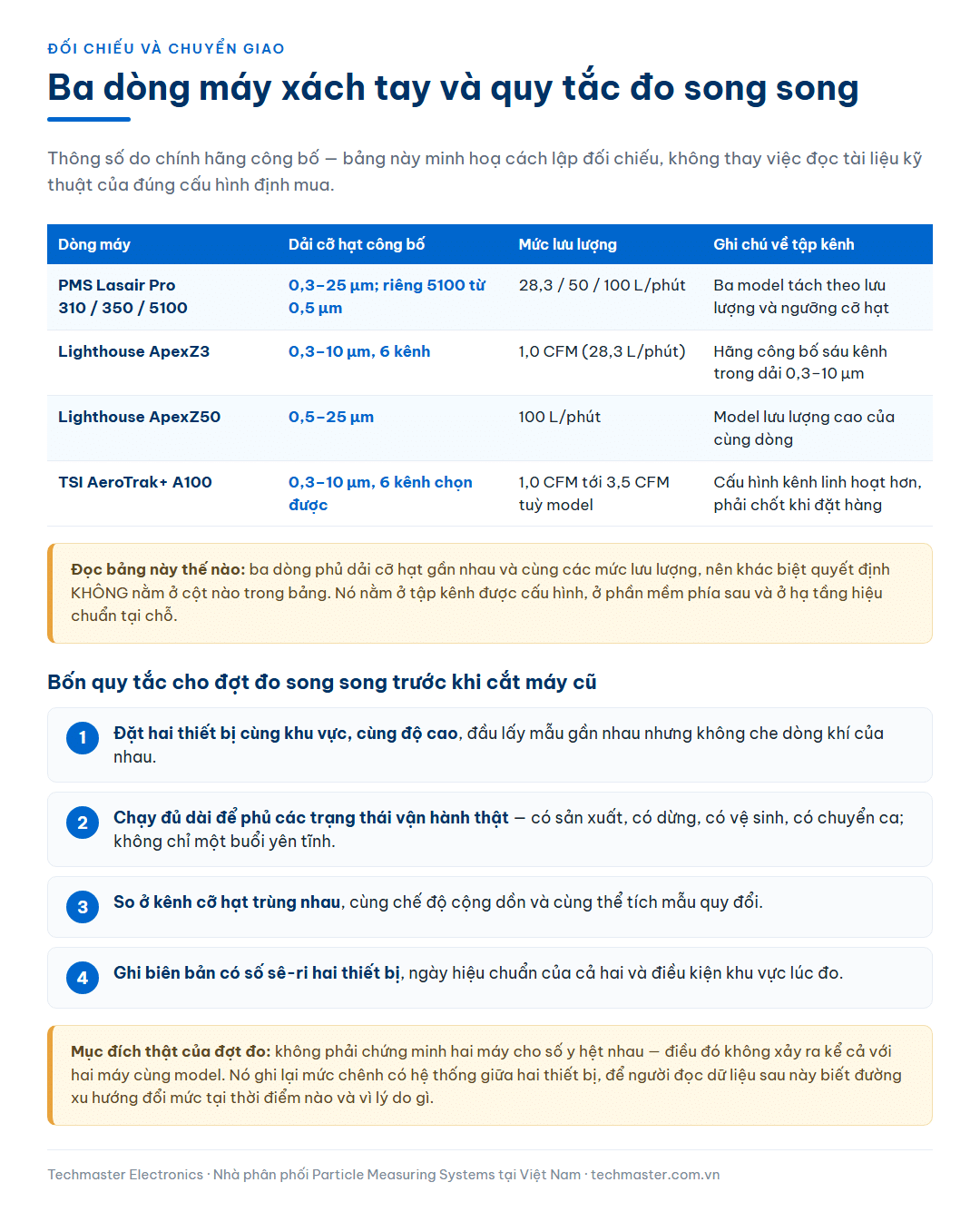

Bảng đối chiếu ba dòng máy xách tay đang có tại Việt Nam

Bảng dưới đây chỉ lấy thông số do chính hãng công bố, phục vụ mục đích minh hoạ cách lập bảng đối chiếu — không thay thế việc đọc tài liệu kỹ thuật của đúng cấu hình định mua.

Dòng máy	Dải cỡ hạt công bố	Mức lưu lượng	Ghi chú về tập kênh
PMS Lasair Pro (310 / 350 / 5100)	0,3–25 µm; riêng 5100 từ 0,5 µm	28,3 / 50 / 100 L/phút	Ba model tách theo lưu lượng và ngưỡng cỡ hạt
Lighthouse ApexZ3	0,3–10 µm, 6 kênh	1,0 CFM (28,3 L/phút)	Hãng công bố sáu kênh trong dải 0,3–10 µm
Lighthouse ApexZ50	0,5–25 µm	100 L/phút	Model lưu lượng cao của cùng dòng
TSI AeroTrak+ A100	0,3–10 µm, 6 kênh người dùng chọn	1,0 CFM tới 3,5 CFM tuỳ model	Cấu hình kênh linh hoạt hơn, phải chốt khi đặt hàng

Đọc bảng này sẽ thấy điểm mấu chốt của cả bài: ba dòng máy phủ dải cỡ hạt gần nhau và cùng các mức lưu lượng, nên sự khác biệt quyết định không nằm ở cột nào trong bảng. Nó nằm ở tập kênh cụ thể được cấu hình, ở phần mềm phía sau và ở hạ tầng hiệu chuẩn — tức là ở những thứ chỉ lộ ra khi đọc tài liệu kỹ thuật đầy đủ và hỏi thẳng nhà cung cấp. Một máy xách tay phủ dải rộng như máy đếm hạt PMS Lasair Pro 310 và một máy tương đương của hãng khác có thể cùng đáp ứng yêu cầu kỹ thuật, trong khi chênh nhau rất nhiều về chi phí và rủi ro vận hành trong mười năm tiếp theo.
