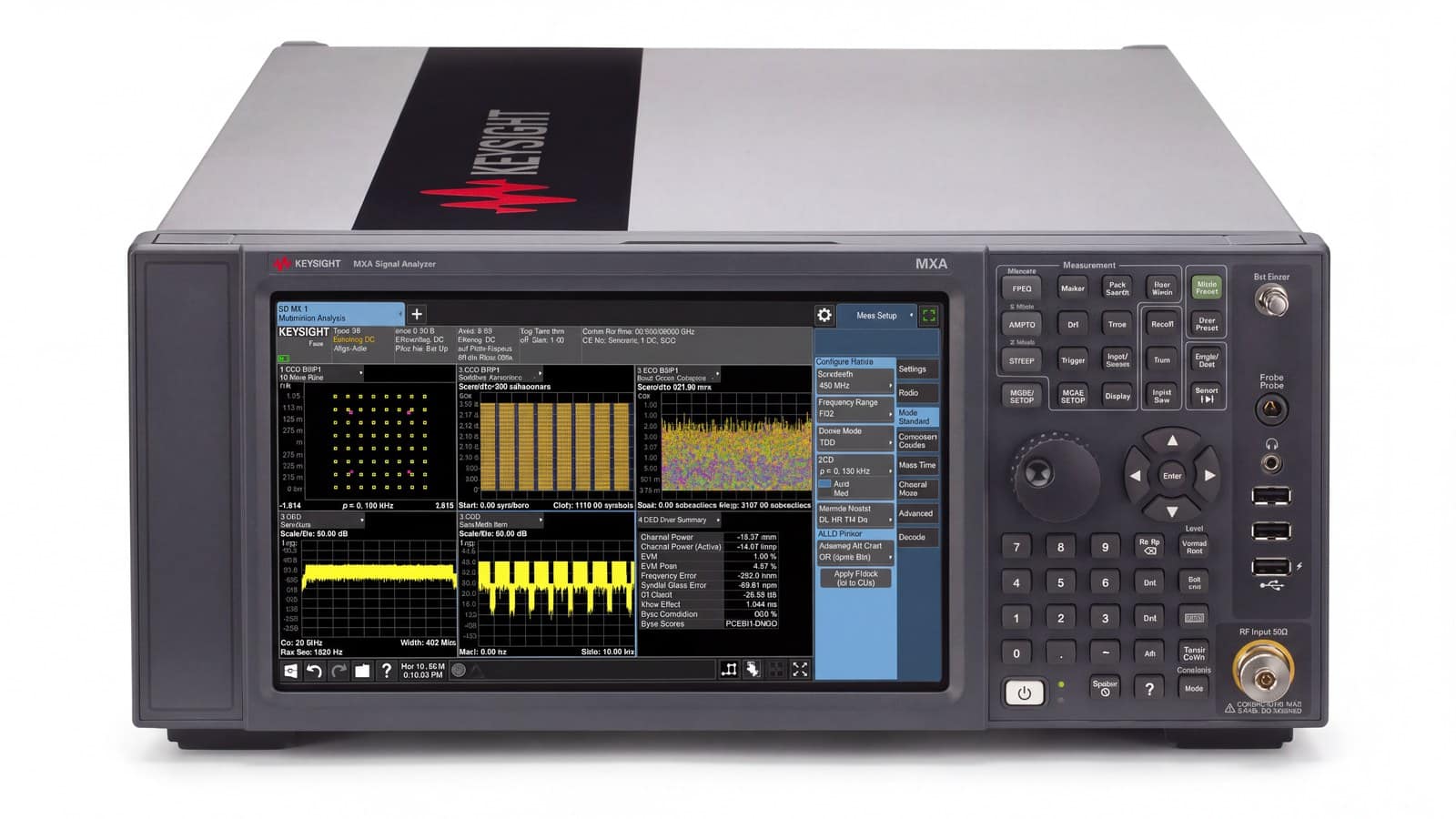

Keysight N9021B là máy phân tích tín hiệu MXA thế hệ mới trong dòng X-Series, phủ tới 50 GHz và mở rộng băng phân tích lên 510 MHz. Nhưng một chiếc N9021B có thể là máy 32 GHz băng 40 MHz hoặc máy 50 GHz băng 510 MHz: cấu hình quyết định tất cả. Bài này đặt N9021B cạnh N9020B MXA, N9010B EXA và N9030B PXA, rồi đi qua từng bước chọn tùy chọn. Mọi con số lấy từ data sheet, configuration guide và trang sản phẩm của Keysight.
Keysight N9021B nằm ở đâu trong dòng X-Series?

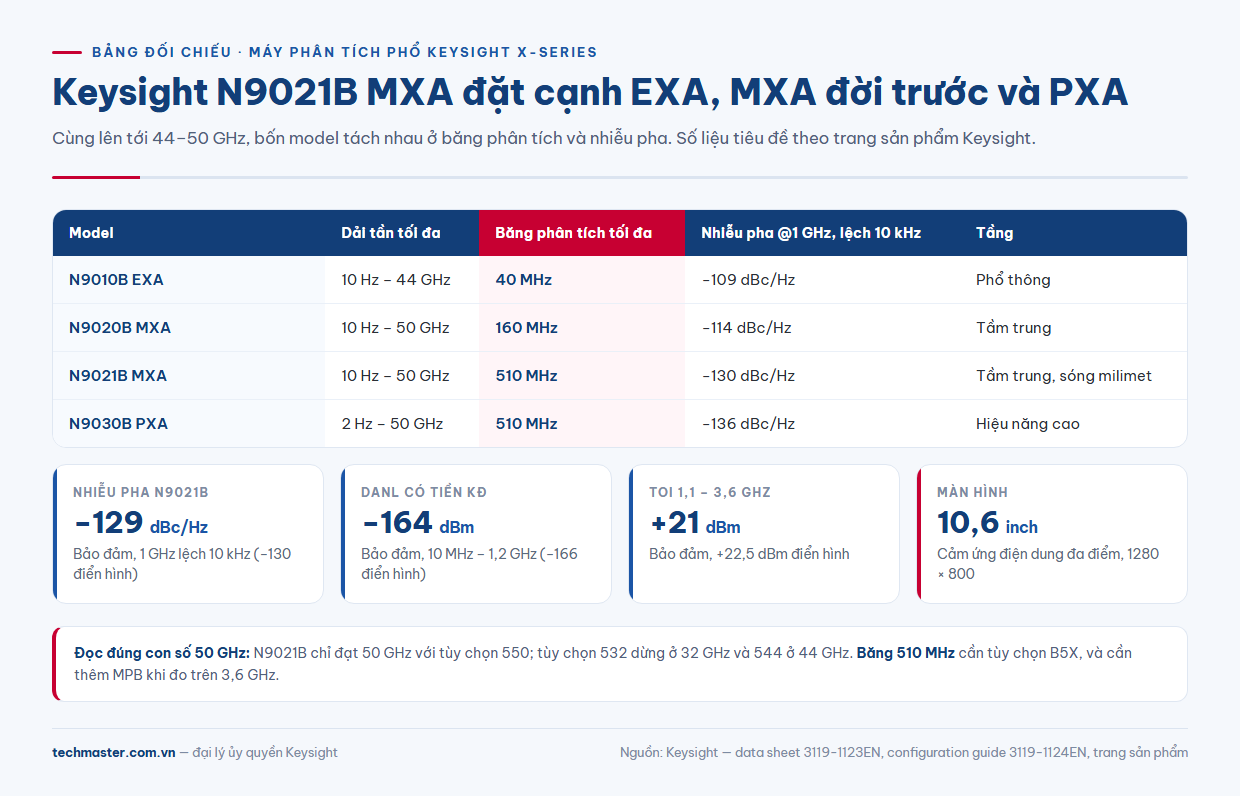

Trong họ máy phân tích phổ Keysight X-Series, EXA là tầng phổ thông, MXA là tầng tầm trung cho R&D và sản xuất, PXA là tầng hiệu năng cao. N9021B là MXA nhưng được Keysight định vị là máy phân tích tín hiệu sóng milimet băng rộng. Trên trang sản phẩm, bốn model công bố như sau:
| Model | Dải tần tối đa | Băng phân tích tối đa | Nhiễu pha @1 GHz, lệch 10 kHz |
|---|---|---|---|
| N9010B EXA | 10 Hz – 44 GHz | 40 MHz | −109 dBc/Hz |
| N9020B MXA | 10 Hz – 50 GHz | 160 MHz | −114 dBc/Hz |
| N9021B MXA | 10 Hz – 50 GHz | 510 MHz | −130 dBc/Hz |
| N9030B PXA | 2 Hz – 50 GHz | 510 MHz | −136 dBc/Hz |
Hai điều đọc ra ngay. Thứ nhất, N9021B có băng phân tích tối đa ngang PXA, gấp khoảng ba lần N9020B. Thứ hai, nhiễu pha của N9021B tốt hơn N9020B khoảng 16 dB tại cùng điểm đo, chỉ kém PXA khoảng 6 dB. Đây là số tiêu đề trên trang sản phẩm; khi so chi tiết nên đối chiếu data sheet từng model.
N9021B thông số: đọc data sheet cho đúng
Data sheet 3119-1123EN của Keysight tách rõ giá trị bảo đảm (specification) và giá trị điển hình (typical). Những thông số quyết định việc chọn cấu hình:
- Nhiễu pha tại 1 GHz: −129 dBc/Hz bảo đảm, −130 dBc/Hz điển hình ở độ lệch 10 kHz; −145 dBc/Hz bảo đảm ở độ lệch 1 MHz. Tùy chọn nhiễu pha nâng cao EP1 là chuẩn.
- DANL không tiền khuếch đại (10 MHz – 1,2 GHz): −154 dBm bảo đảm, −157 dBm điển hình. Ở đoạn 49 – 50 GHz còn −128 dBm.
- DANL có tiền khuếch đại (10 MHz – 1,2 GHz): −164 dBm bảo đảm, −166 dBm điển hình; đoạn 46 – 50 GHz là −146 dBm.
- TOI (1,1 – 3,6 GHz, không tiền khuếch đại): +21 dBm bảo đảm, +22,5 dBm điển hình.

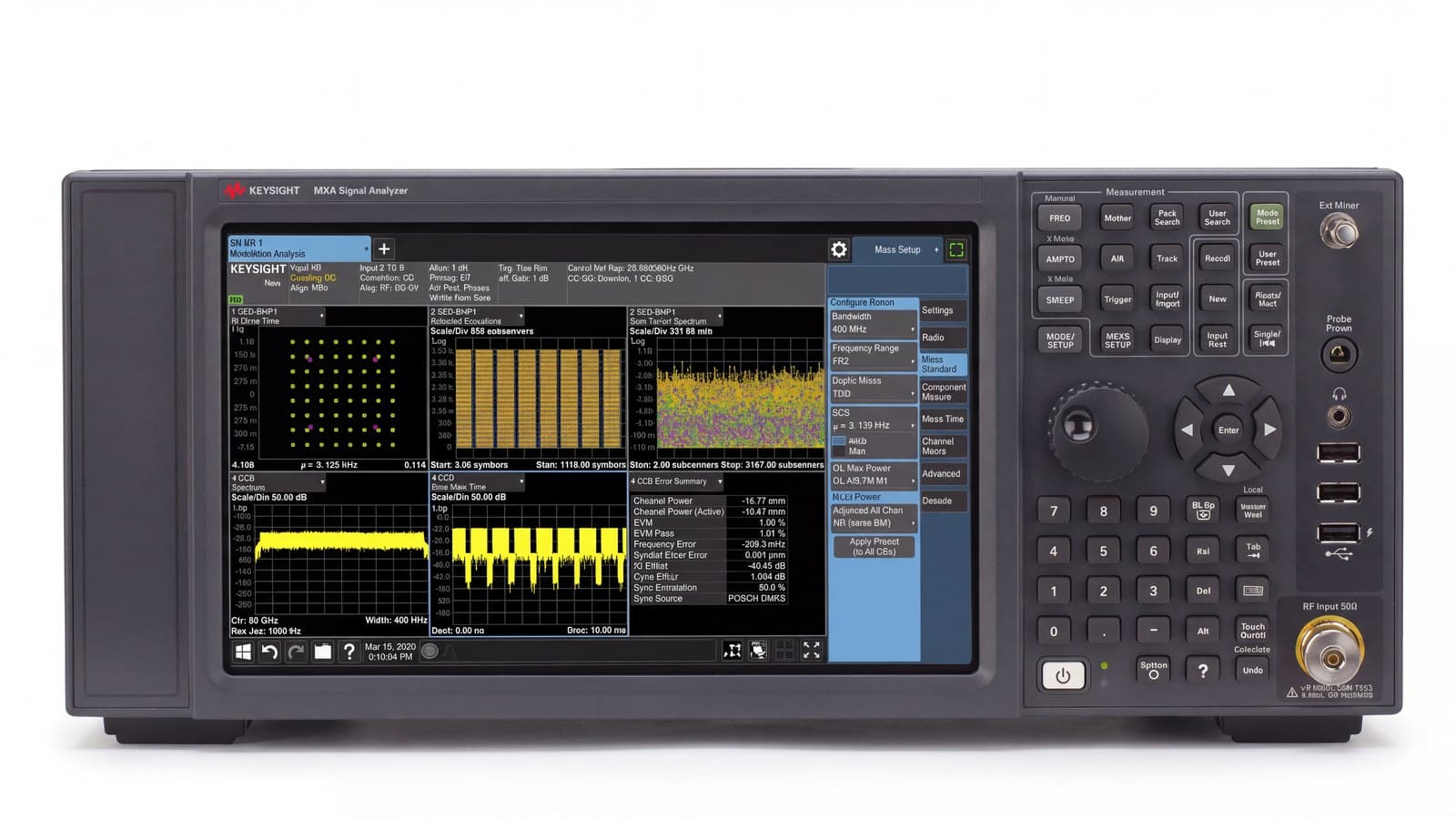

- Thân máy: màn hình cảm ứng điện dung đa điểm 10,6 inch, 1280 × 800; ổ SSD tháo rời từ 256 GB; nặng 25,5 kg; chu kỳ hiệu chuẩn khuyến nghị 1 năm.
Lưu ý khi đọc thông tin rao bán: con số “10 Hz – 50 GHz” chỉ đúng với tùy chọn 550. Một máy mang tùy chọn 532 dừng ở 32 GHz dù vẫn mang tên N9021B.

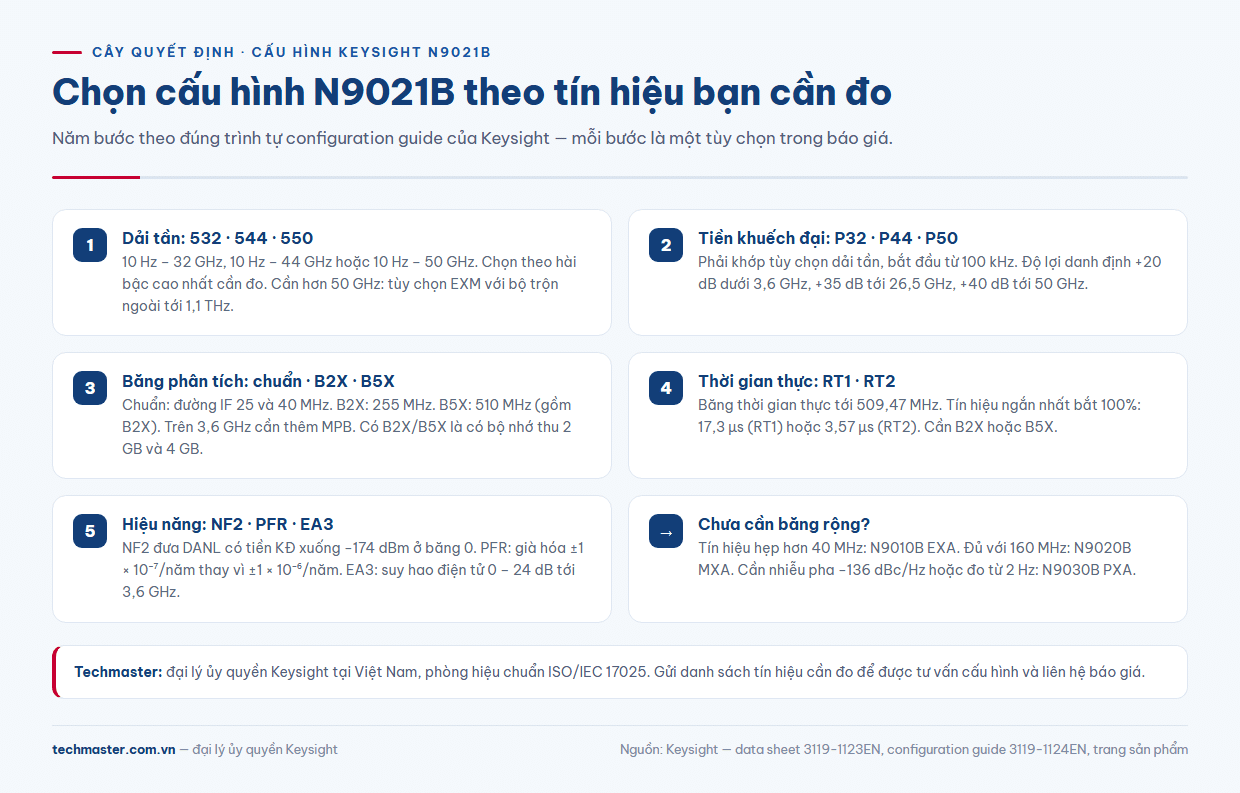

Bước 1: chọn dải tần 32, 44 hay 50 GHz
Configuration guide của Keysight cho N9021B chỉ có ba mức dải tần, tất cả đều bắt đầu từ 10 Hz: tùy chọn 532 (32 GHz), 544 (44 GHz) và 550 (50 GHz).
- 532: đủ cho 5G NR FR1, Wi-Fi, băng Ku và phần lớn băng Ka dưới 32 GHz.
- 544: thêm vùng 5G FR2 quanh 39 GHz và các băng vệ tinh cao hơn.
- 550: khi cần đo hài bậc hai của tín hiệu trên 20 GHz, hoặc làm việc ở băng Q/V.
Tiền khuếch đại đi theo cặp: P32 chỉ dùng với 532, P44 với 544, P50 với 550, đều bắt đầu từ 100 kHz. Độ lợi danh định +20 dB dưới 3,6 GHz, +35 dB từ 3,6 đến 26,5 GHz và +40 dB từ 26,5 đến 50 GHz. Nếu cần vượt 50 GHz, tùy chọn EXM cho phép nối bộ trộn ngoài để mở rộng tới 1,1 THz.
Bước 2: băng phân tích 40, 255 hay 510 MHz
Máy tiêu chuẩn có đường IF 25 MHz và 40 MHz. Hai tùy chọn băng rộng là B2X (255 MHz) và B5X (510 MHz, đã bao gồm B2X). Khi lắp B2X hoặc B5X, máy có sẵn bộ nhớ thu 2 GB và 4 GB. Một điểm hay bị bỏ sót trong báo giá: muốn dùng băng rộng ở tần số trên 3,6 GHz phải có thêm tùy chọn MPB (bỏ qua bộ tiền chọn lọc vi ba).
Quy tắc chọn gọn: băng phân tích phải rộng hơn băng thông tín hiệu cần giải điều chế. Tín hiệu LTE hay Wi-Fi 20/40 MHz dùng máy tiêu chuẩn là đủ. Sóng mang 5G NR 100 MHz hay Wi-Fi 160 MHz cần B2X. Sóng mang 5G NR FR2 400 MHz, radar băng rộng hoặc gộp sóng mang cần B5X. Bài đo ACLR và bẫy mức trộn tối ưu giải thích vì sao dải động quan trọng không kém băng rộng.
Bước 3: phân tích thời gian thực và các tùy chọn hiệu năng
RT1 và RT2 biến N9021B thành máy phân tích phổ thời gian thực với băng tới 509,47 MHz, do B2X hoặc B5X quyết định. Khác biệt nằm ở độ dài tín hiệu ngắn nhất bắt được với xác suất 100%: 17,3 µs với RT1 và 3,57 µs với RT2. Tùy chọn DUA cho hai kênh IF 255 MHz cùng tần số trung tâm, yêu cầu B5X. Chi tiết về bắt tín hiệu thoáng qua có trong bài phân tích phổ thời gian thực.
- NF2 (mở rộng nền nhiễu): DANL có tiền khuếch đại xuống −174 dBm ở băng 0 và −158 dBm ở băng 34,4 – 50 GHz. Cần cho đo tín hiệu giả mức thấp.
- PFR (chuẩn tần số chính xác): độ già hóa ±1 × 10⁻⁷/năm, so với ±1 × 10⁻⁶/năm của chuẩn tiêu chuẩn.
- EA3: suy hao điện tử 0 – 24 dB bước 1 dB tới 3,6 GHz, bổ sung cho suy hao cơ khí 0 – 70 dB bước 2 dB.
Khi nào chọn N9020B, N9030B thay vì N9021B?
N9010B EXA hợp với dây chuyền sản xuất và đo phổ thông khi tín hiệu hẹp hơn 40 MHz. N9020B MXA vẫn là lựa chọn hợp lý khi băng tối đa 160 MHz là đủ và yêu cầu nhiễu pha không khắt khe. Bài so sánh N9020B MXA với CXA, EXA và PXA đi sâu vào tầng này.
N9030B PXA đáng cân nhắc khi cần nhiễu pha thấp hơn nữa (−136 dBc/Hz) hoặc cần đo xuống 2 Hz. Còn khi bài toán là 5G NR băng rộng, sóng milimet và cần băng 510 MHz trong một máy tầm trung, máy phân tích tín hiệu MXA N9021B là điểm cân bằng của dòng. Trang sản phẩm Keysight hiện vẫn bán N9021B, không ghi ngừng sản xuất.
N9021B giá phụ thuộc vào đâu?
N9021B giá không có một con số cố định vì nó là tổng của các tùy chọn: dải tần (532/544/550), tiền khuếch đại, băng phân tích (B2X/B5X kèm MPB), thời gian thực (RT1/RT2), NF2, PFR và các ứng dụng đo như 5G NR N9085EM0E, phân tích điều chế N9054EM0E hay nhiễu pha N9068EM0E. Cách làm đúng là chốt danh sách tín hiệu cần đo trước, rồi mới lập cấu hình N9021B để liên hệ báo giá.
Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn tùy chọn và hiệu chuẩn định kỳ. Xem thêm các dòng máy khác tại trang Keysight của Techmaster.
Câu hỏi thường gặp
N9021B và N9020B khác nhau ở điểm nào?
Theo trang sản phẩm Keysight, cả hai đều lên tới 50 GHz, nhưng N9021B có băng phân tích tối đa 510 MHz so với 160 MHz của N9020B, và nhiễu pha tại 1 GHz, độ lệch 10 kHz là −130 dBc/Hz so với −114 dBc/Hz.
N9021B có những tùy chọn dải tần nào?
Ba tùy chọn: 532 (10 Hz – 32 GHz), 544 (10 Hz – 44 GHz) và 550 (10 Hz – 50 GHz). Tiền khuếch đại P32, P44, P50 phải khớp với tùy chọn dải tần tương ứng.
Muốn băng phân tích 510 MHz trên 3,6 GHz cần tùy chọn gì?
Cần tùy chọn B5X (510 MHz) và tùy chọn MPB (bỏ qua bộ tiền chọn lọc vi ba), vì configuration guide của Keysight yêu cầu MPB để đo băng rộng ở tần số trên 3,6 GHz.
