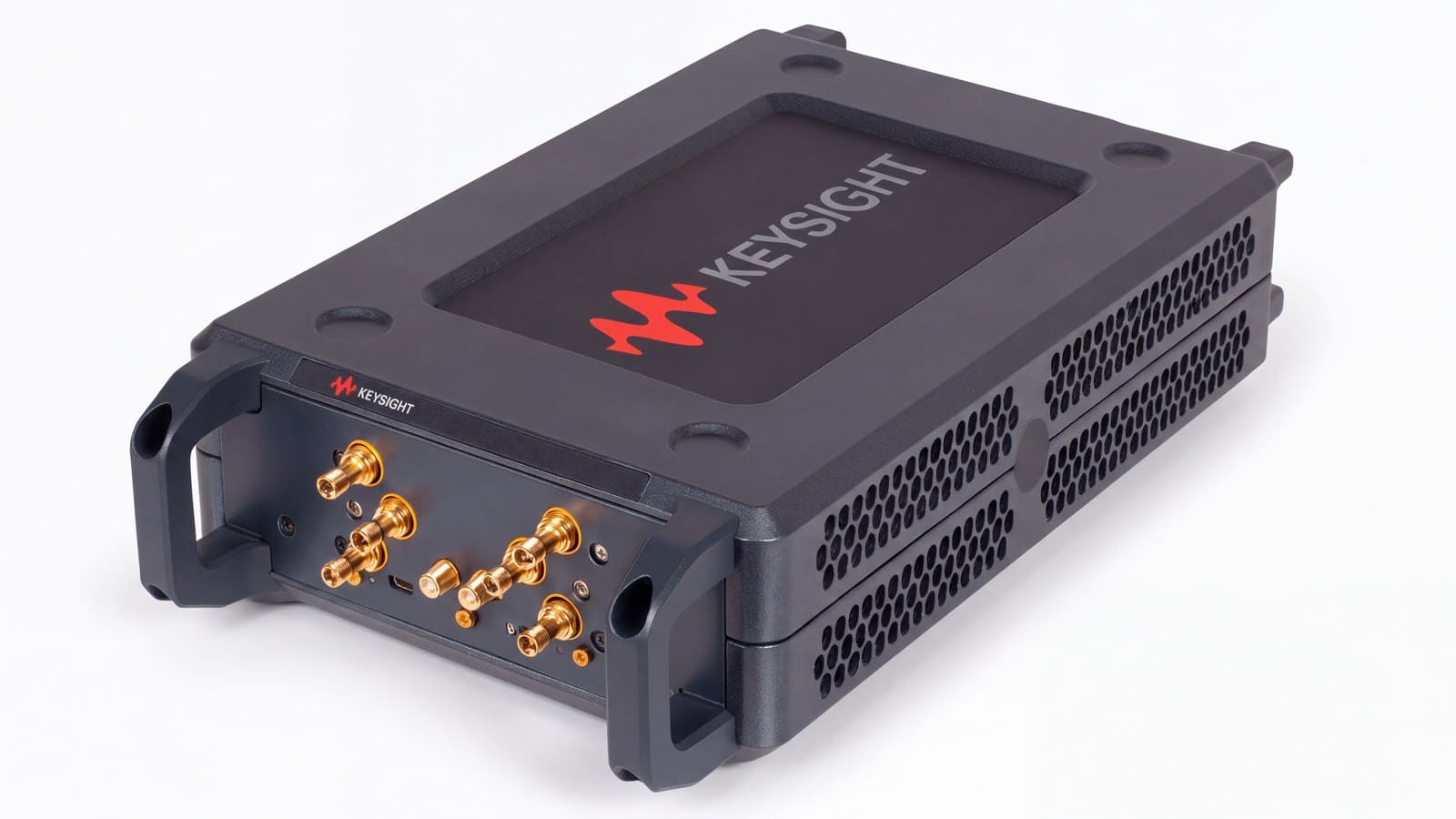

Keysight P5024A là máy phân tích mạng vector (VNA) dạng hộp USB, không màn hình, phủ dải 9 kHz – 20 GHz với 4 hoặc 6 cổng đo trong một thân máy nặng chưa tới 3 kg. Nhà máy linh kiện RF cần số cổng và tốc độ, phòng R&D anten cần dải động và phần mềm, xưởng cáp cần đo ngay cạnh dây chuyền, còn trường đại học cần một VNA đầy đủ tính năng mà gọn. Bài viết đi qua từng ngành: vì sao VNA USB phù hợp, và nên chọn cấu hình nào.
Keysight P5024A là gì và khác gì một VNA để bàn?
P5024A thuộc dòng Streamline P502xA của Keysight – nhánh 4/6 cổng của họ P50xxA. Máy không có màn hình và phím bấm; toàn bộ việc hiển thị, xử lý và lưu dữ liệu chạy trên một máy tính Windows 10 64-bit nối qua USB 3.0. Phần mềm dùng chung nền tảng đo với PNA và ENA.

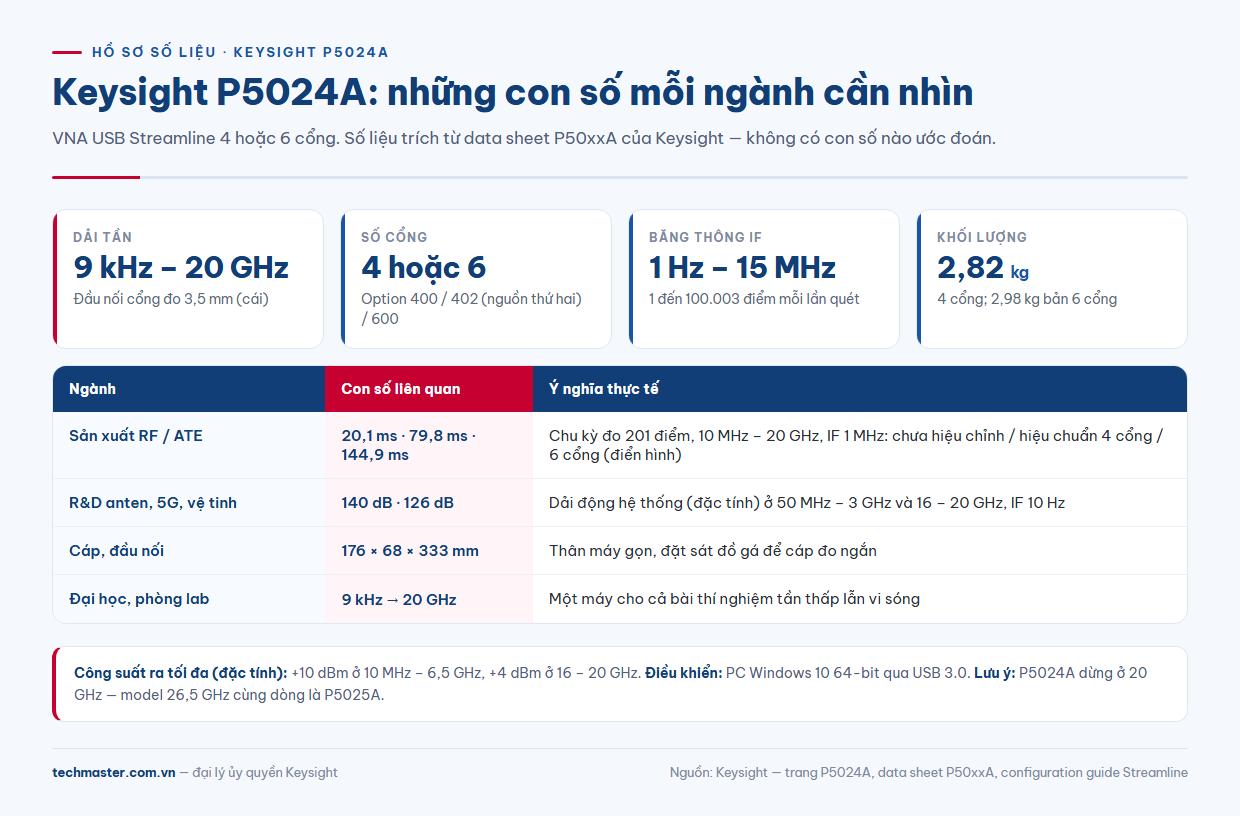

Số liệu cốt lõi theo data sheet Keysight:

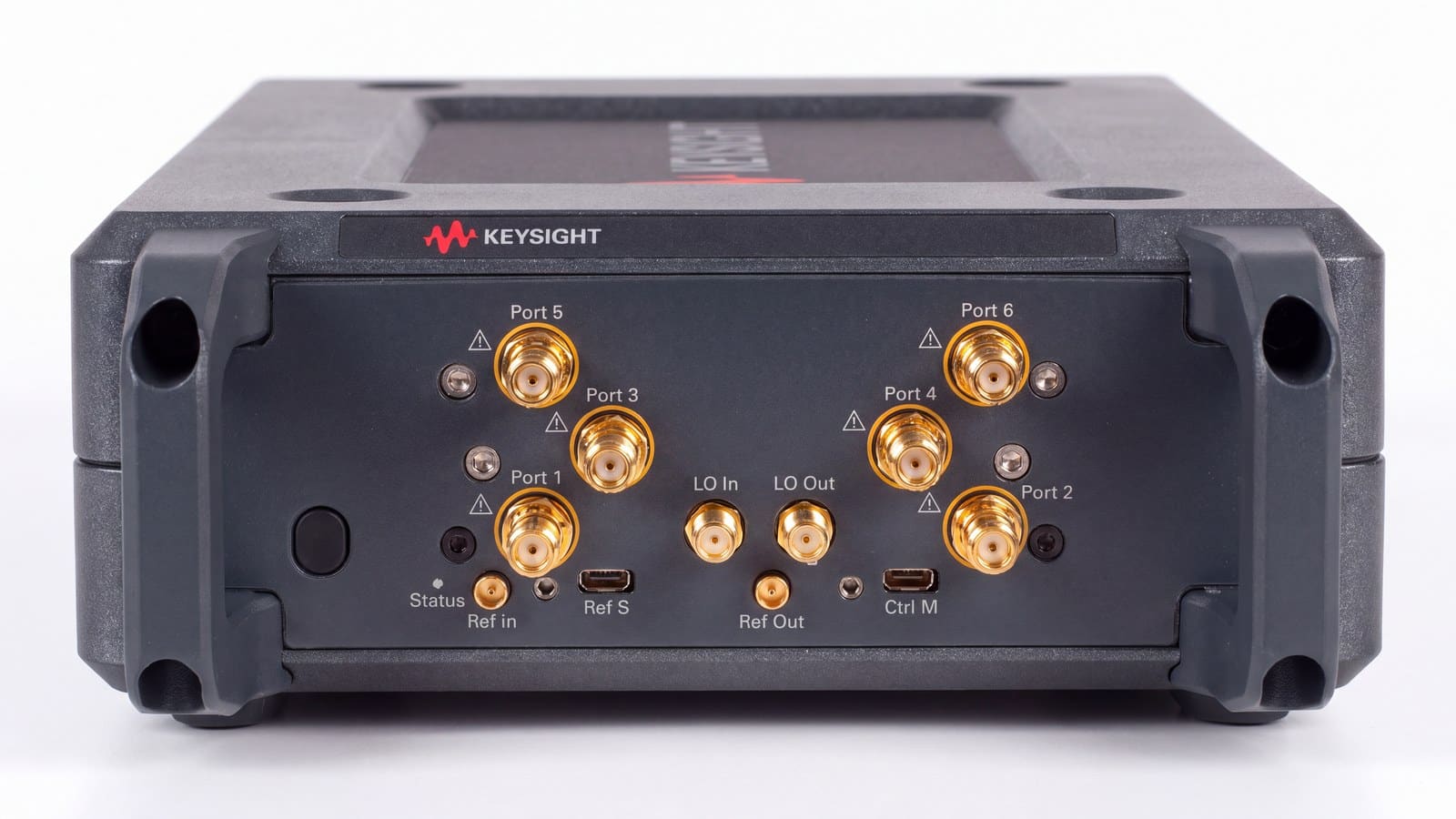

- Dải tần 9 kHz – 20 GHz; đầu nối cổng đo 3,5 mm (cái).
- Cấu hình 4 cổng (Option 400), 4 cổng có nguồn thứ hai bên trong (Option 402), hoặc 6 cổng (Option 600). Dòng P502xA không có bản 2 cổng.
- Dải động hệ thống 140 dB (đặc tính, điển hình 150 dB) ở 50 MHz – 3 GHz và 126 dB (điển hình 137 dB) ở 16 – 20 GHz, đo với băng thông IF 10 Hz.
- Băng thông IF từ 1 Hz đến 15 MHz; từ 1 đến 100.003 điểm mỗi lần quét.
- Kích thước 176 × 68 × 333 mm; nặng 2,82 kg (4 cổng) hoặc 2,98 kg (6 cổng).
Lưu ý về thông số P5024A: một số mô tả rút gọn ghi P5024A “tới 26,5 GHz” và “2 hoặc 4 cổng”. Theo Keysight, P5024A dừng ở 20 GHz và có 4 hoặc 6 cổng; mức 26,5 GHz thuộc về P5025A (100 kHz – 26,5 GHz, chỉ 4 cổng). Trang sản phẩm Keysight hiện vẫn đang bán P5024A và không có thông báo ngừng sản xuất.
Sản xuất linh kiện RF và hệ thống ATE
Nhà máy bộ lọc, bộ chia, bộ ghép định hướng hay module front-end cần đo nhiều cổng thật nhanh. Linh kiện 3–4 cổng trên VNA 2 cổng phải đảo đầu nối nhiều lần, thêm thời gian và sai số; P5024A có sẵn đủ cổng trong máy.
Thời gian chu kỳ đo điển hình trong data sheet (dải 10 MHz – 20 GHz, 201 điểm, IF 1 MHz, quét tự động):
- Chưa hiệu chỉnh: 20,1 ms.
- Hiệu chuẩn 4 cổng: 79,8 ms.
- Hiệu chuẩn 6 cổng: 144,9 ms.
Vì sao một máy phân tích mạng vector USB Streamline Keysight hợp với ATE? Thân máy cao 68 mm dễ đặt sát đồ gá, giảm chiều dài cáp đo. Mặt sau có hai ngõ Trig (SMB, CMOS 3,3 V tương thích TTL) để đồng bộ với handler. Keysight cũng đã đánh giá chế độ multi-site: tối đa hai phiên VNA độc lập trên cùng một PC, cho phép đo song song hai sản phẩm.
Khi linh kiện có nhiều cổng hơn, có hai hướng mở rộng: phần mềm S97551B ghép hai VNA Streamline thành một hệ đa cổng đã hiệu chuẩn, hoặc S97553B dùng ma trận chuyển mạch USB P9164A/B, P9165A/B. Lưu ý Keysight ghi rõ không thể ghép dòng P937xA với P50xxA trong cấu hình đa cổng. Bài khi nào cần VNA 4 cổng, 6 cổng phân tích kỹ hơn bài toán chọn số cổng.
R&D anten, 5G và thông tin vệ tinh
Anten mảng và mạch vi sai cần đo nhiều cổng cùng lúc; khuếch đại công suất và bộ trộn tần cần đo nén, hệ số tạp và chuyển đổi tần số. Các ứng dụng cài thêm cho P5024A:
- S97010B/S97011B: phân tích miền thời gian và TDR.
- S97086B: đo nén khuếch đại; S97029B: hệ số tạp có hiệu chỉnh vector.
- S97082B/S97083B: đo bộ trộn và bộ chuyển đổi tần số (vô hướng và vector).
- S97089B: đo linh kiện vi sai và I/Q – cần Option 402 (nguồn thứ hai) hoặc cấu hình hai máy với S97551B.
- S97090B: phân tích phổ – cần phần cứng Option 090.
Với R&D, Option 402 đáng cân nhắc: nguồn thứ hai trong máy mở ra các phép đo vi sai thật, điều khiển pha nguồn và true-mode stimulus. Dải động 126 dB ở 16 – 20 GHz phục vụ đo độ loại bỏ ngoài băng hay cách ly giữa phần tử anten. Nếu công việc chủ yếu là băng Sub-6 GHz hoặc băng C cho vệ tinh, 9 kHz – 20 GHz phủ trọn; nếu cần vượt 20 GHz, hãy nhìn sang P5025A (26,5 GHz) hoặc các model cao hơn của dòng, tới 53 GHz. Kỹ thuật định vị lỗi bằng miền thời gian được trình bày trong bài phân tích miền thời gian trên VNA.
Nhà sản xuất cáp, đầu nối và bộ dây RF
Xưởng cáp đồng trục và bộ dây RF cần đo suy hao chèn, suy hao phản xạ và định vị điểm lỗi dọc sợi cáp. Ba lợi thế của P5024A:
- Nhỏ và nhẹ: dưới 3 kg, dễ chuyển giữa khu QC và dây chuyền.
- Nhiều cổng: đo đồng thời nhiều nhánh của bộ dây hoặc bộ chia, giảm số lần đảo đầu nối.
- Miền thời gian: với S97010B/S97011B, phát hiện đầu bấm lỗi hoặc vị trí cáp bị gập ngay trên cùng thiết bị.
Cổng đo là 3,5 mm, nên sản phẩm đầu N hay đầu chuyên dụng cần bộ chuyển đổi nằm trong mặt phẳng hiệu chuẩn; S97007B hỗ trợ loại bỏ đồ gá.
Đại học, viện nghiên cứu và phòng thí nghiệm
Với giảng đường và phòng lab, Keysight P5024A mang lại một VNA đa cổng đầy đủ tính năng mà vẫn gọn trên bàn thí nghiệm. Máy chạy bằng PC nên sinh viên xem trên màn hình lớn và viết script ngay trên máy tính. Keysight còn có phần mềm mô phỏng VNA S94050B/S94051B chạy trên PC, để luyện thao tác trước.
Dải từ 9 kHz phục vụ cả bài thí nghiệm tần thấp lẫn vi sóng; cấu hình 6 cổng đủ cho đề tài mạch vi sai hay anten mảng nhỏ. Phòng lab cần truy xuất chuẩn có thể đặt kèm hiệu chuẩn tuân thủ ISO 17025 (P502xA-1A7).

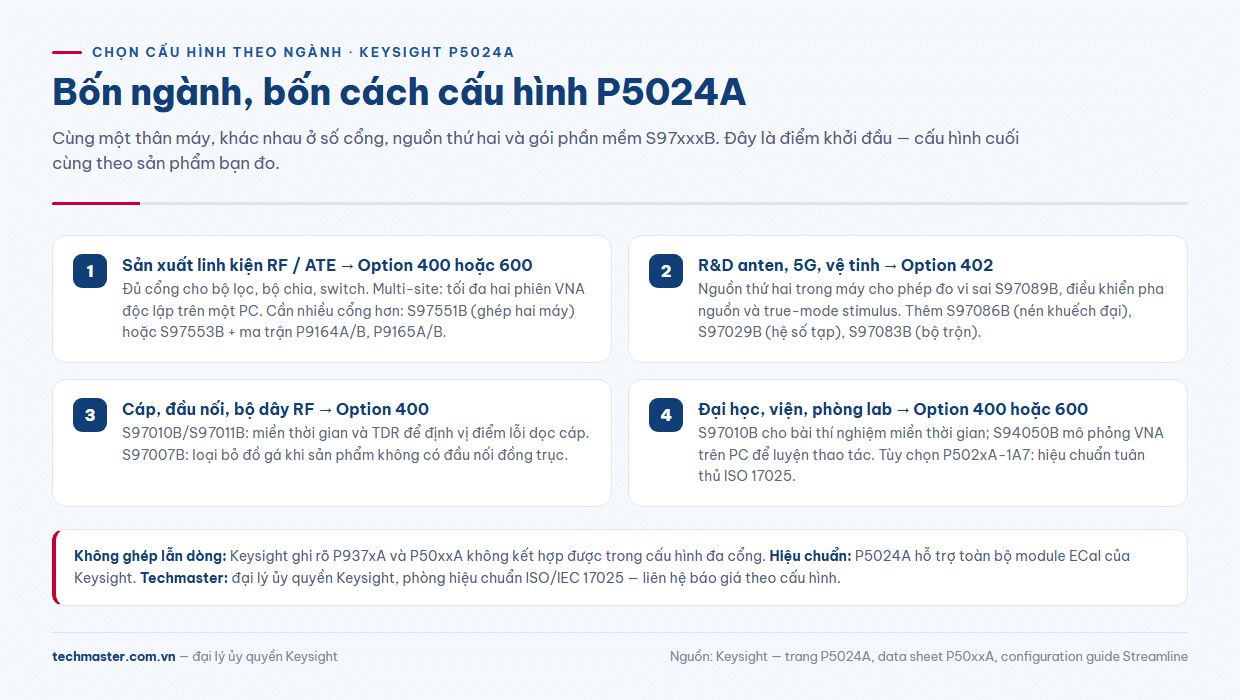

P5024A giá và cách chọn cấu hình theo ngành
Về P5024A giá: chi phí phụ thuộc số cổng, nguồn thứ hai và gói phần mềm S97xxxB, vì vậy vui lòng liên hệ báo giá theo cấu hình. Gợi ý theo ngành:
| Ngành | Cấu hình gợi ý | Phần mềm nên cân nhắc |
|---|---|---|
| Sản xuất linh kiện RF / ATE | Option 400 hoặc 600 | S97553B (ma trận chuyển mạch), S94602B (mặt nạ giới hạn) |
| R&D anten, 5G, vệ tinh | Option 402 (nguồn thứ hai) | S97089B, S97086B, S97029B, S97011B |
| Cáp, đầu nối, bộ dây | Option 400 | S97010B/S97011B, S97007B |
| Đại học, phòng lab | Option 400 hoặc 600 | S97010B, S94050B (mô phỏng) |
P5024A hỗ trợ toàn bộ module ECal của Keysight; xem bài chọn ECal hay bộ kit cơ khí.
Techmaster hỗ trợ gì khi triển khai P5024A?
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam và vận hành phòng hiệu chuẩn đạt ISO/IEC 17025. Chúng tôi tư vấn số cổng, nguồn thứ hai, gói phần mềm và hỗ trợ tích hợp vào trạm ATE. Xem chi tiết P5024A thông số và cấu hình trên trang sản phẩm, hoặc duyệt toàn bộ danh mục tại trang thiết bị đo Keysight. Gửi dải tần, số cổng và phép đo bạn cần để nhận đề xuất cấu hình Keysight P5024A phù hợp.
Câu hỏi thường gặp
Keysight P5024A đo tới bao nhiêu GHz và có mấy cổng?
Dải tần 9 kHz – 20 GHz, cấu hình 4 cổng, 4 cổng có nguồn thứ hai (Option 402) hoặc 6 cổng. Model 26,5 GHz cùng dòng là P5025A.
P5024A có cần máy tính riêng không?
Có. Máy không có màn hình, được điều khiển bằng PC Windows 10 64-bit qua USB 3.0.
Có thể dùng P5024A cho linh kiện nhiều hơn 6 cổng không?
Có, bằng cách ghép hai VNA Streamline với phần mềm S97551B hoặc dùng ma trận chuyển mạch USB P9164A/B, P9165A/B với S97553B. Không ghép được P5024A với dòng P937xA.
