Khi một hệ thống kiểm thử tự động chạy chậm hơn dự kiến, thủ phạm hiếm khi là con DUT. Thường là bộ nguồn: mỗi lần đổi mức điện áp lại phải chờ vài chục mili-giây cho đầu ra ổn định, nhân với vài chục bước trong một kịch bản, nhân tiếp với hàng nghìn sản phẩm mỗi ngày. Bài viết này mổ xẻ nguồn DC lập trình đa kênh dưới góc nhìn của người thiết kế hệ đo: kiến trúc khung–mô-đun N6700 chia công suất ra sao, bốn nhóm mô-đun khác nhau ở đâu, và vì sao con số “+offset” trong bảng sai số mới là thứ quyết định phép đo của bạn có dùng được hay không.
Nguồn DC lập trình giải bài toán gì trong hệ thống test
Một bàn thử nghiệm điển hình cần nhiều hơn một nguồn: một đường cấp lõi số 1,2 V dòng lớn, một đường analog 5 V sạch, một đường 48 V cho tầng công suất, một đường pin mô phỏng. Ghép bốn nguồn để bàn rời lại với nhau nghĩa là bốn bộ khung vỏ, bốn bộ giao tiếp, bốn lần đồng bộ thời gian, và 4U không gian rack.
Kiến trúc mô-đun đảo ngược bài toán đó: một khung duy nhất mang phần nguồn nuôi, phần điều khiển và phần giao tiếp; các mô-đun cắm vào khung chỉ mang phần công suất và mạch đo. Kết quả là bốn đầu ra độc lập trong 1U, chia sẻ một đồng hồ chung và một điểm vào SCPI chung.
Kiến trúc khung–mô-đun N6700: chia công suất theo nhu cầu thật
Họ N6700 gồm các khung cao 1U, bốn khe, khác nhau ở tổng công suất mà khung có thể cấp: N6700C 400 W, N6701C 600 W và N6702C 1200 W. Khung nhận từ 1 đến 4 mô-đun theo tổ hợp bất kỳ, miễn tổng công suất các mô-đun không vượt quá công suất khung.
Điểm cần nhớ: công suất khung là một quỹ chung, không phải bốn suất riêng. Bốn mô-đun 100 W nằm gọn trong khung 400 W. Nhưng một mô-đun 500 W cộng thêm ba mô-đun 100 W thì cần tới khung 1200 W, dù về mặt cơ khí cả bốn vẫn vừa khe.
Về mặt vật lý, 1U là 1,75 inch (44 mm) và các khung này thoát nhiệt bằng khe gió hai bên sườn, nên thiết bị khác có thể lắp sát ngay trên và ngay dưới mà không cần chừa khoảng trống — chi tiết nhỏ nhưng cứu được cả U trong một tủ rack đã chật.
Phần giao tiếp là tiêu chuẩn chứ không phải tùy chọn: GPIB, LAN và USB có sẵn, tuân thủ LXI. Điện áp vào chấp nhận 86–264 VAC ở 50/60/400 Hz — dải 400 Hz là dấu hiệu rõ ràng rằng dòng máy này được thiết kế để đi vào hệ thống hàng không và ATE công nghiệp, không chỉ nằm trên bàn.
Bốn nhóm mô-đun và cách chọn đúng nhóm
Hơn 30 mô-đun DC hiện có cho nền tảng này, trải từ 20 W tới 500 W. Chúng không khác nhau chủ yếu ở công suất mà ở chất lượng đầu ra và chất lượng phép đo. Hiểu điều này giúp tránh sai lầm phổ biến nhất: chọn mô-đun theo vôn/ampe rồi ngạc nhiên vì số đo không dùng được.
Nhóm cơ bản tối ưu chi phí cho các đường cấp nguồn “chỉ cần có điện”. Ví dụ mô-đun N6746B cho 100 V / 1 A / 100 W, độ chính xác đặt điện áp 0,1% + 100 mV, đặt dòng 0,15% + 10 mA, nhấp nhô 30 mVpp. Thời gian đáp ứng đầu ra 0,2 ms và thời gian ổn định 20 ms.

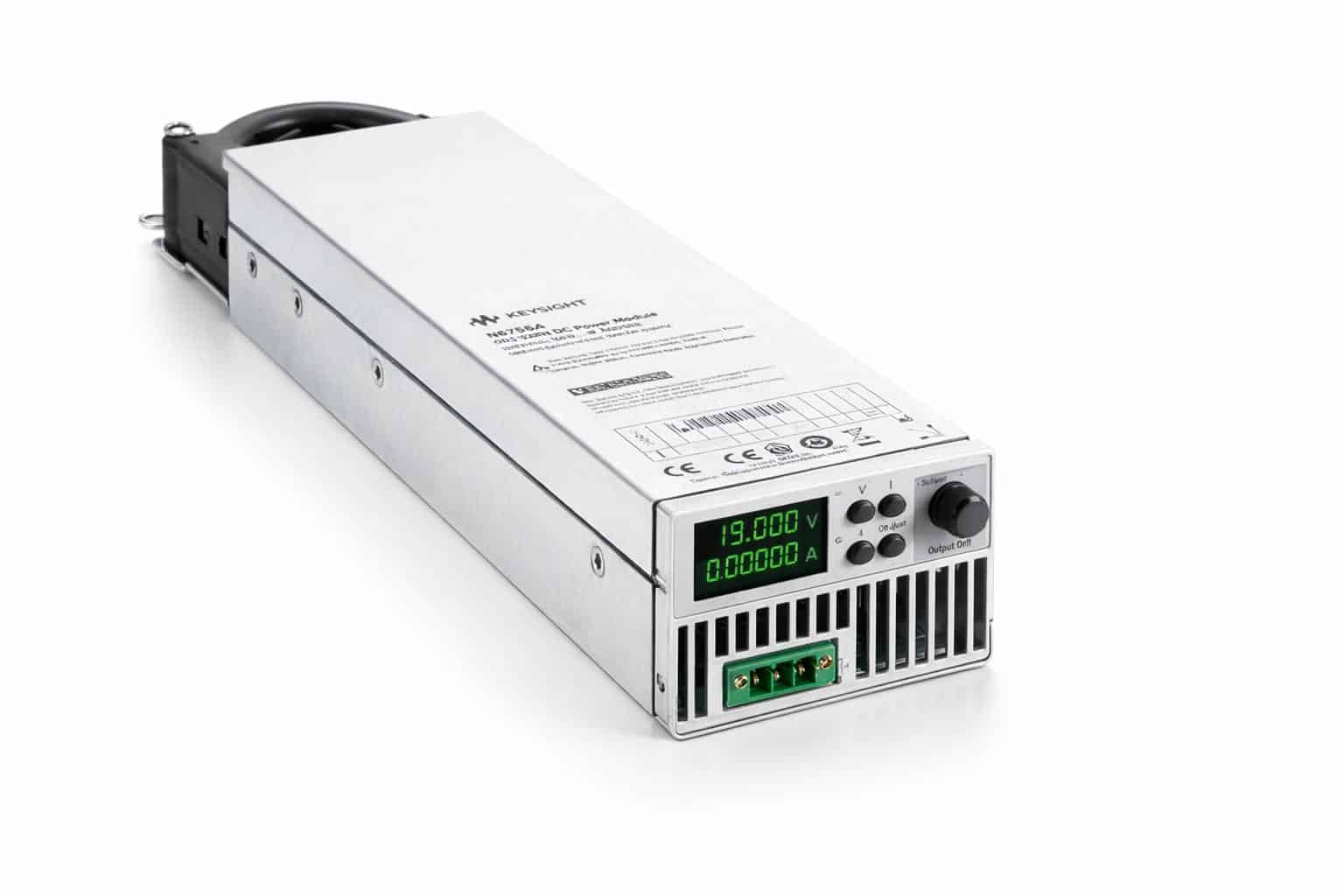

Nhóm hiệu năng cao tự động chuyển thang thì khác hẳn. Mô-đun N6756A cho 60 V / 17 A / 500 W với độ chính xác đặt điện áp 0,06% + 25 mV, đặt dòng 0,1% + 12 mA, nhấp nhô chỉ 6 mVpp và 1 mV rms. Thời gian đáp ứng 0,1 ms, thời gian ổn định 0,35 ms. Kèm theo là tốc độ biến thiên (slew rate) chỉnh được, chế độ LIST, bộ phát sóng tùy ý và bộ ghi dữ liệu.
Trên cùng thang là nhóm nguồn-đo, nơi ranh giới giữa bộ nguồn và thiết bị đo biến mất — chủ đề chúng tôi đã bàn riêng trong bài SMU là gì và nguyên lý đo dòng rò pico-ampe.
Đọc bảng sai số: con số “+offset” mới là thứ quyết định
Sai số nguồn luôn viết dưới dạng “phần trăm giá trị đặt + một hằng số”. Người mới đọc thường chỉ nhìn phần trăm. Nhưng ở các mức làm việc thấp, chính hằng số mới chi phối toàn bộ.

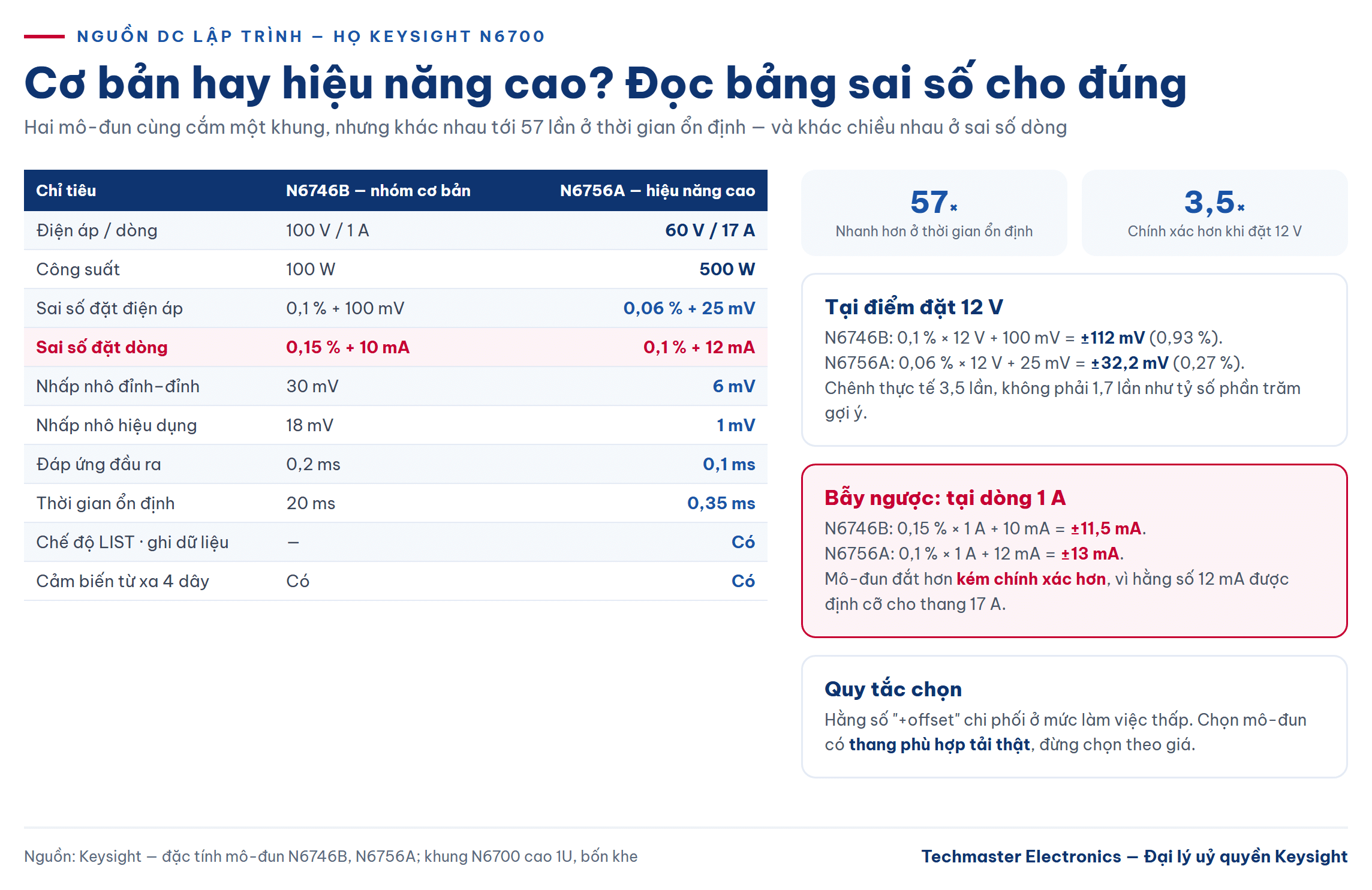

Thử tính tại điểm đặt 12 V. Với N6746B: 0,1% × 12 V = 12 mV, cộng 100 mV, ra ±112 mV — tức 0,93% của giá trị đặt. Với N6756A: 0,06% × 12 V = 7,2 mV, cộng 25 mV, ra ±32,2 mV — tức 0,27%. Chênh lệch thực tế là 3,5 lần, không phải 1,7 lần như tỷ số phần trăm gợi ý.
Bây giờ đảo chiều ví dụ để thấy cái bẫy ngược lại. Đo dòng 1 A: N6746B cho ±(0,15% × 1 A + 10 mA) = ±11,5 mA. N6756A cho ±(0,1% × 1 A + 12 mA) = ±13 mA. Mô-đun đắt hơn lại kém chính xác hơn ở điểm này, đơn giản vì hằng số 12 mA của nó được định cỡ cho thang 17 A. Bài học: chọn mô-đun có thang phù hợp tải thật, đừng chọn theo giá.
Năm tính năng quyết định khi đưa nguồn vào ATE
1. Thời gian xử lý lệnh. Họ N6700 công bố thời gian xử lý lệnh dưới 1 ms. Với một kịch bản 200 lệnh, đây là chênh lệch giữa 0,2 giây và vài giây cho mỗi sản phẩm.
2. Thời gian ổn định. So sánh 20 ms của mô-đun cơ bản với 0,35 ms của mô-đun hiệu năng cao: nhanh hơn 57 lần. Một chuỗi 40 bước điện áp mất 0,8 giây với mô-đun cơ bản nhưng chỉ 14 ms với mô-đun hiệu năng cao. Nhân với 1.000 sản phẩm mỗi ngày, đó là 13 phút so với 14 giây.
3. Chế độ LIST. Nạp trước cả chuỗi bước vào bộ nhớ mô-đun rồi kích hoạt bằng một lệnh, thay vì gửi từng lệnh qua bus. Đây là cách duy nhất để thoát khỏi độ trễ giao tiếp khi cần chuỗi bước nhanh và có thời điểm xác định.
4. Cảm biến từ xa 4 dây. Sụt áp trên dây dẫn tỷ lệ với dòng. Ở 17 A, chỉ 20 mΩ điện trở dây mỗi chiều đã tạo sụt 0,68 V — lớn gấp hơn 20 lần toàn bộ sai số đặt điện áp của N6756A. Không đấu cảm biến từ xa thì mọi con số chính xác trong catalogue đều vô nghĩa.
5. Bảo vệ và tín hiệu ức chế. Ngoài OVP, OCP và khoá dưới áp (UVLO), khung N6701C đáp ứng tín hiệu ức chế trong 5 µs kể từ lúc nhận lệnh tới lúc bắt đầu tắt. Với một bàn thử có thể kẹp linh kiện sai chiều, 5 µs là khoảng cách giữa một cảnh báo và một board cháy.
Chọn cấu hình Keysight theo mục đích

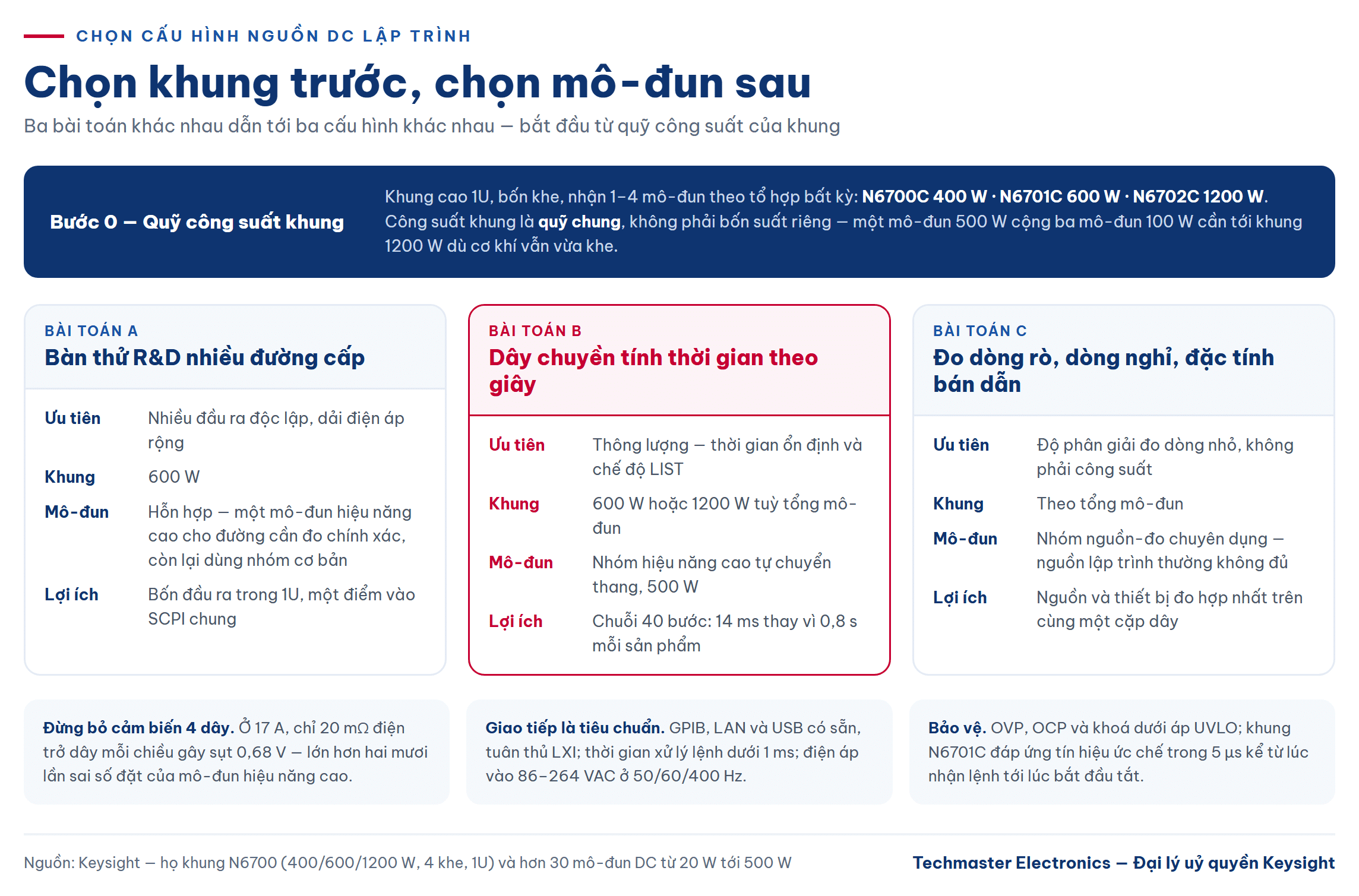

Với bàn thử R&D nhiều đường cấp điện áp khác nhau, hướng hợp lý là khung 600 W lắp hỗn hợp: một mô-đun hiệu năng cao cho đường cần đo chính xác, các khe còn lại dùng mô-đun cơ bản cho những đường chỉ cần cấp điện.
Với dây chuyền sản xuất tính thời gian theo giây, hãy trả tiền cho thời gian ổn định và chế độ LIST trước khi trả tiền cho vôn/ampe dư thừa. Mô-đun hiệu năng cao 500 W là lựa chọn mặc định hợp lý.
Với đo dòng rò, dòng nghỉ hoặc đặc tính linh kiện bán dẫn, nguồn lập trình thông thường không đủ — cần chuyển hẳn sang nhóm nguồn-đo chuyên dụng.
Cuối cùng, một lưu ý thường bị bỏ qua: mọi con số chính xác nêu trên chỉ có giá trị nếu thiết bị còn trong hạn hiệu chuẩn. Sai số đặt 0,06% không tự duy trì theo thời gian — nó là kết quả của một chu kỳ hiệu chuẩn được tôn trọng.
Với các mô-đun nguồn PXI cắm chung khung, giới hạn thật không phải tổng công suất bộ nguồn mà là tản nhiệt cho từng khe. Xem chọn khung máy PXIe Keysight: M9010A và M9019A cho 42 W mỗi khe, M9046A cho 85 W.
Khi một kênh cần cả kilowatt thay vì vài trăm watt, kiến trúc mô-đun không còn đủ và bài toán chuyển sang một máy một ngõ ra. Xem hệ nguồn APS Keysight: N6900 hay N7900 — APS sequencing được chung với chính họ N6700, nên một trạm trộn hai họ vẫn bật/tắt đúng thứ tự.
Kết luận
Chọn nguồn DC lập trình cho một hệ ATE là bài toán ba chiều: công suất khung phải đủ cho tổng các mô-đun, nhóm mô-đun phải khớp với yêu cầu độ sạch và độ chính xác, và các tính năng thời gian — LIST, thời gian ổn định, thời gian xử lý lệnh — phải khớp với nhịp sản xuất. Bỏ qua chiều nào cũng dẫn tới một hệ thống hoặc quá đắt, hoặc quá chậm, hoặc cho ra số liệu không tin được.
