Một xưởng điện tử ở Bắc Ninh mua máy phân tích trở kháng Keysight E4990A với dải tần tới 120 MHz, rồi cắm cặp kẹp Kelvin sẵn có trong phòng đo làm đồ gá đo linh kiện cho cuộn cảm. Kết quả trên 1 MHz trôi lung tung. Máy không hỏng, phép đo cũng không sai quy trình. Vấn đề là cặp kẹp đó — model 16089B — chỉ được đặc tả tới 100 kHz. Trần thật của cả hệ thống là 100 kHz, không phải 120 MHz.
Đây là kiểu sai lầm tốn kém nhất trong đo linh kiện thụ động: chọn máy rất kỹ rồi chọn đồ gá đo linh kiện theo thói quen. Bài viết này dựa trên tài liệu Accessories Catalog for Impedance Measurements (5965-4792) của Keysight để chỉ ra chính xác cái gì quyết định dải tần và sai số bạn thực sự nhận được.
Đồ gá đo linh kiện là gì và vì sao nó không phải phụ kiện phụ?
Đồ gá (test fixture) là phần giao tiếp cơ khí và điện giữa máy đo và linh kiện cần đo. Nó giữ linh kiện đúng vị trí và dẫn tín hiệu từ đầu nối của máy tới hai đầu linh kiện. Nghe đơn giản, nhưng Keysight nói rất thẳng trong tài liệu: sai số tổng của phép đo bằng độ chính xác của máy cộng với sai số bổ sung của đồ gá.
Sai số bổ sung đó gồm ba thành phần:
- Lặp lại khi hở mạch (open repeatability) — ảnh hưởng khi bạn đo trở kháng rất cao, ví dụ tụ vài pF hay điện trở cách điện.
- Lặp lại khi ngắn mạch (short repeatability) — ảnh hưởng khi bạn đo trở kháng rất thấp, ví dụ ESR của tụ hóa hay điện trở một chiều của cuộn dây.
- Sai số tỉ lệ (proportional error) — tỉ lệ với chính giá trị đang đo, và ở hầu hết đồ gá nó tăng theo bình phương tần số.
Thành phần thứ ba giải thích vì sao một đồ gá “thừa dải tần” vẫn có thể là lựa chọn sai. Đồ gá Keysight 16192A có sai số tỉ lệ 1,5 × f² phần trăm với f tính bằng GHz: ở 100 MHz con số này là 0,015 %, nhưng ở 2 GHz đã thành 6 %. Cùng một đồ gá, cùng một linh kiện, sai số chênh nhau bốn trăm lần chỉ vì tần số kiểm tra.
Vì sao trần tần số thật nằm ở đồ gá chứ không ở máy?

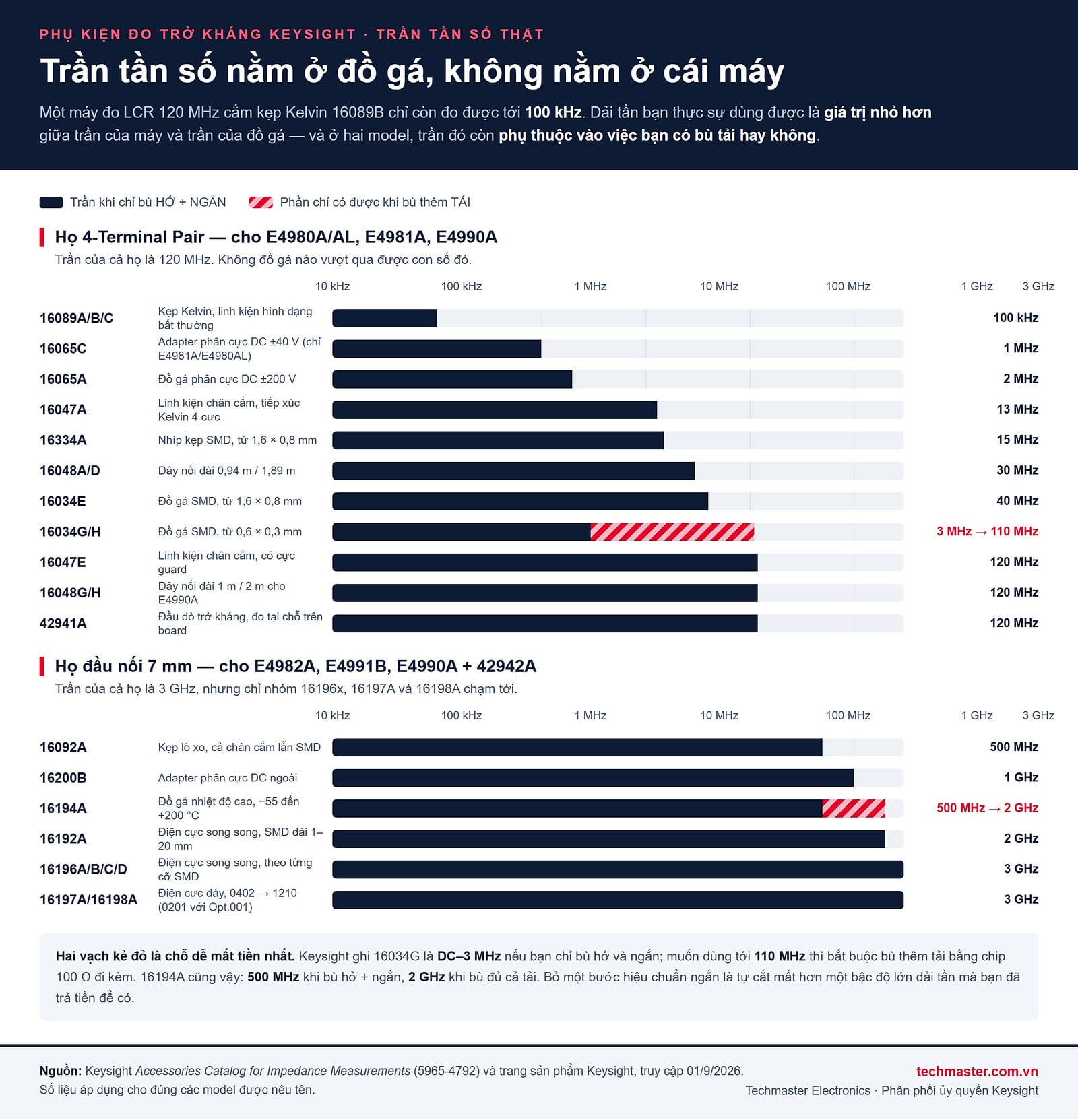

Dải tần bạn thực sự dùng được là giá trị nhỏ hơn giữa trần của máy và trần của đồ gá. Biểu đồ dưới đây xếp toàn bộ danh mục phụ kiện đo trở kháng của Keysight theo trần tần số thật của từng model.
Vài con số đáng chú ý. Kẹp Kelvin Keysight 16089B dừng ở 100 kHz — rất tiện để kẹp linh kiện hình dạng bất thường, nhưng chỉ ở tần số thấp. Nhíp kẹp SMD Keysight 16334A dừng ở 15 MHz. Trong họ đầu nối 7 mm vốn được quảng cáo “tới 3 GHz”, thực tế chỉ ba trong sáu nhóm đồ gá chạm tới 3 GHz — 16196A/B/C/D, 16197A và 16198A; 16092A dừng ở 500 MHz, còn 16192A và 16194A dừng ở 2 GHz.
Nhưng chi tiết đắt giá nhất nằm ở hai vạch kẻ đỏ trong biểu đồ: có những đồ gá mà trần tần số phụ thuộc vào việc bạn có làm đủ các bước bù hay không.

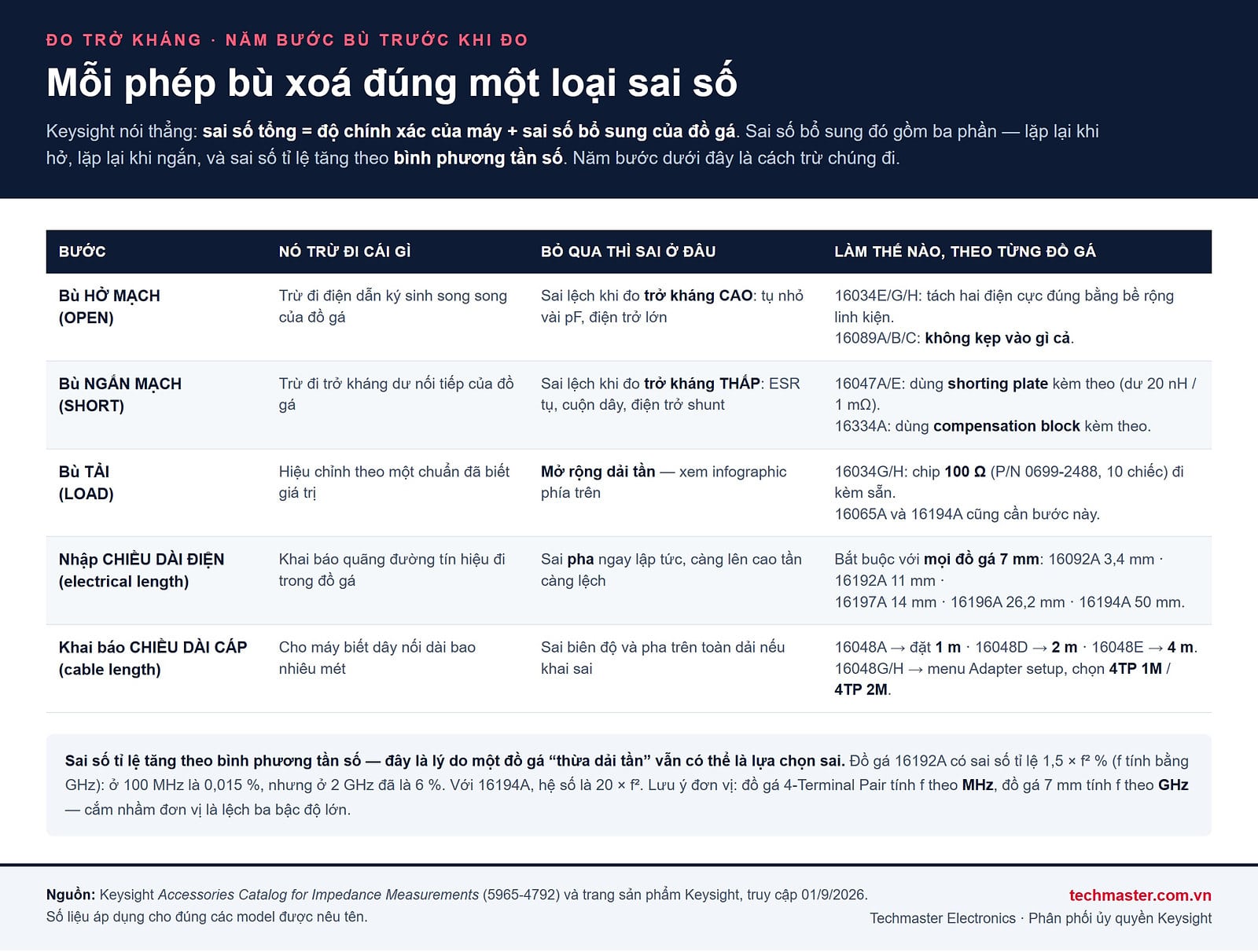

Bù hở, bù ngắn, bù tải — mỗi phép xoá loại sai số nào?

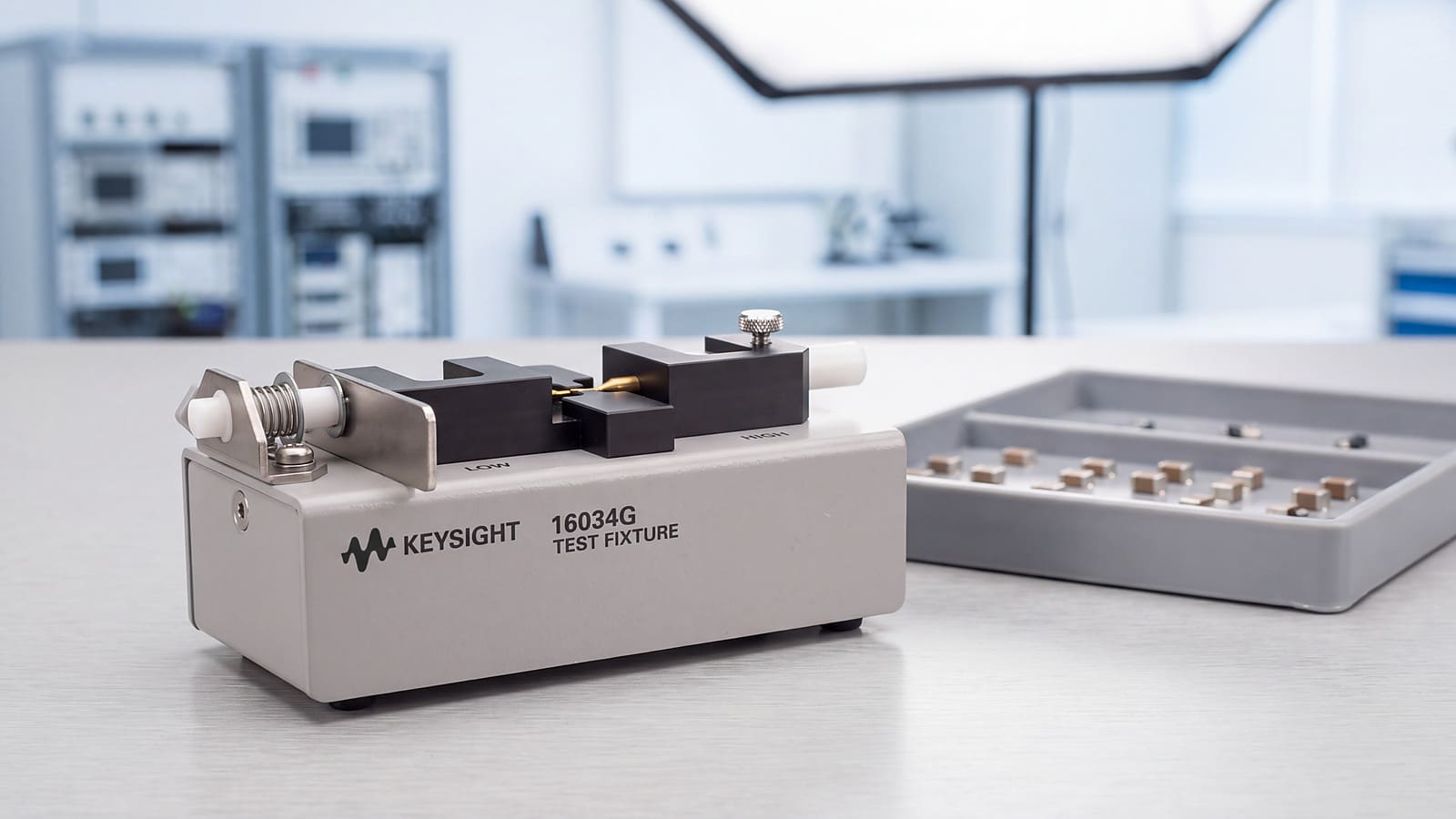

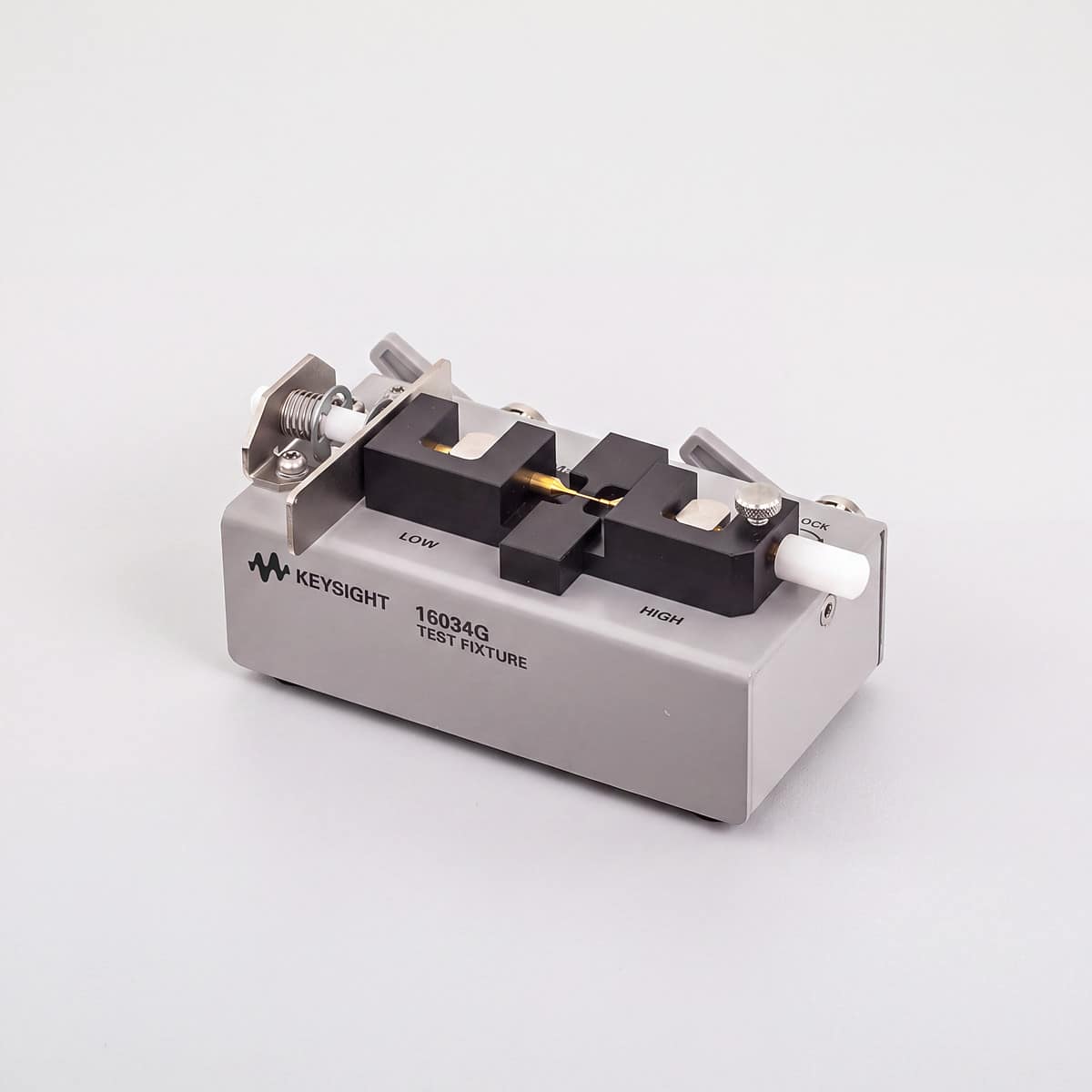

Trang sản phẩm của Keysight ghi đồ gá 16034G là “DC to 3 MHz (up to 110 MHz with OPEN/SHORT/LOAD Compensation)”. Bảng dải tần trong catalog xếp 16034G/H ở mức 120 MHz, còn phần hướng dẫn của chính catalog ghi rõ: trên 3 MHz thì nên bù thêm tải. Hai tài liệu lệch nhau về con số trần trên, nhưng thống nhất về nguyên tắc: nếu chỉ bù hở và ngắn, bạn dừng ở 3 MHz.
Đây không phải suy diễn. Chính catalog viết tường minh điều tương tự cho đồ gá nhiệt độ cao 16194A dùng khi quét đặc tuyến trở kháng theo tần số: DC–500 MHz khi bù hở và ngắn, DC–2 GHz khi bù đủ cả tải. Một bước hiệu chuẩn dài vài phút quyết định hơn một bậc độ lớn dải tần.
Điểm dễ bỏ sót nhất: chip chuẩn để bù tải đã nằm sẵn trong hộp. Mỗi bộ 16034G và 16034H đi kèm 10 chiếc điện trở chip 100 Ω (P/N 0699-2488) cùng hộp đựng. Rất nhiều phòng đo cất nguyên hộp phụ kiện đó vào tủ rồi vận hành máy ở chưa đầy một phần ba mươi dải tần mà họ đã trả tiền để có.
4-Terminal Pair hay đầu nối 7 mm: chọn theo cái gì?
Toàn bộ danh mục chia làm hai họ theo cấu hình đầu cuối, và hai họ này không lắp lẫn cho nhau:
- 4-Terminal Pair (bốn đầu nối BNC), trần 120 MHz — dùng cho máy đo LCR Keysight E4980A, E4980AL, E4981A và E4990A.
- Đầu nối 7 mm, trần 3 GHz — dùng cho E4982A, máy phân tích trở kháng RF Keysight E4991B, E4990A khi lắp thêm bộ chuyển 42942A, và một số dòng E5061B khi có thêm 16201A.
Lưu ý cái bẫy ở dòng cuối: bộ chuyển 42942A chỉ dùng được với E4990A, và bắt buộc máy phải có Option E4990A-120. Không phải máy nào cũng bắc được cầu sang họ 7 mm.
Với đồ gá 7 mm còn một bước mà đồ gá 4-Terminal Pair không có: bạn phải nhập chiều dài điện của đồ gá vào máy trước khi bù. Con số này khác nhau theo từng model — 16092A là 3,4 mm, 16192A là 11 mm, 16197A là 14 mm, 16196A là 26,2 mm và 16194A tới 50 mm. Bỏ bước này thì pha sai ngay, và càng lên cao tần càng lệch.
Linh kiện của bạn nhỏ tới đâu thì cần đồ gá nào?
Kích thước linh kiện nhỏ nhất là tiêu chí loại trừ nhanh nhất khi chọn đồ gá đo linh kiện:
- 16034G — nhỏ nhất 0,6 × 0,3 mm, tức cỡ 0201 (inch). Đây là đồ gá 4-Terminal Pair duy nhất trong nhóm xuống được cỡ này.
- 16034E, 16034H và 16334A — nhỏ nhất 1,6 × 0,8 mm, tức cỡ 0603 (inch). Riêng 16034H được thiết kế cho linh kiện dạng array.
- 16192A — linh kiện dài từ 1 mm đến 20 mm, cho họ 7 mm.
- 16197A — từ 1005 mm/0402 inch đến 3225 mm/1210 inch; muốn xuống 0603 mm/0201 inch thì phải đặt thêm Option 001.
Ở đây có một cái bẫy đọc tài liệu mà nhiều kỹ sư mắc phải: Keysight dùng cả hai hệ mã cỡ trong cùng một trang. “0603” theo hệ mm là 0,6 × 0,3 mm, nhưng “0603” theo hệ inch lại là 1,6 × 0,8 mm — chênh nhau gần ba lần. Khi đọc bảng thông số, luôn kiểm tra đơn vị đi kèm mã cỡ.
Dây nối dài có làm hỏng phép đo không?
Có, và mức độ lớn hơn nhiều người nghĩ. Bộ dây nối dài Keysight 16048A dài 0,94 m được đặc tả tới 30 MHz. Bộ 16048E dài 3,8 m chỉ còn 2 MHz. Kéo dây từ chưa đầy một mét lên gần bốn mét làm trần tần số rơi mười lăm lần.
Ngoài ra mỗi bộ dây yêu cầu bạn khai báo đúng chiều dài cho máy: 16048A đặt 1 m, 16048D đặt 2 m, 16048E đặt 4 m. Với E4990A thì dùng bộ 16048G và 16048H, khai qua menu Adapter setup ở chế độ 4TP 1M hoặc 4TP 2M. Khai sai chiều dài cáp là sai cả biên độ lẫn pha trên toàn dải.
Một lưu ý về khả năng tương thích: 16048A, 16048D và 16048E chỉ dành cho E4980A/AL và E4981A — riêng 16048E chỉ cho E4980A/AL. Chúng không dùng cho E4990A; máy này có bộ dây riêng là 16048G và 16048H.
Chọn đồ gá đo linh kiện theo ba câu hỏi
Quy trình chọn gọn lại thành ba câu, hỏi đúng thứ tự:
- Máy của bạn là đầu nối gì? 4-Terminal Pair hay 7 mm. Câu này loại ngay một nửa danh mục.
- Tần số kiểm tra cao nhất bạn cần là bao nhiêu? Đối chiếu với biểu đồ trần tần số phía trên, và nhớ rằng với 16034G/H và 16194A thì trần đó chỉ đạt được khi bù đủ cả tải.
- Linh kiện của bạn hình dạng và kích thước thế nào? Chân cắm, SMD, array hay hình dạng bất thường — mỗi loại có một nhóm đồ gá riêng.
Nếu công việc chủ yếu là kiểm tra đầu vào linh kiện thụ động trên máy đo LCR để bàn ở dưới 1 MHz, một bộ 16034E hoặc 16334A là đủ. Nếu bạn cần quét đặc tuyến trở kháng theo tần số lên vài chục MHz, hãy chọn 16034G và làm đủ ba phép bù. Nếu bài toán là linh kiện RF trên 500 MHz, bạn đã ở họ 7 mm và cần máy phân tích trở kháng RF đi kèm đồ gá 16192A, 16196A hoặc 16197A.
Với công việc sửa chữa và kiểm tra nhanh ngoài hiện trường, một máy đo LCR cầm tay thường hợp lý hơn cả máy để bàn lẫn đồ gá chuyên dụng. Còn khi cần đo hằng số điện môi hay tổn hao của vật liệu, đó lại là nhóm đồ gá khác hẳn — xem bài đo vật liệu điện môi.
Cuối cùng, đồ gá cũng là thiết bị đo và cũng trôi theo thời gian. Trở kháng dư của tấm chập trên 16047A được đặc tả 20 nH và 1 mΩ; con số đó chỉ đúng khi tiếp điểm còn sạch và còn lực ép. Hãy đưa cả đồ gá vào chu kỳ hiệu chuẩn máy đo LCR chứ đừng chỉ hiệu chuẩn cái máy.
Câu hỏi thường gặp
Đồ gá đo linh kiện của Keysight có dùng được cho máy đo LCR hãng khác không?
Về mặt cơ khí thì các đồ gá 4-Terminal Pair dùng bốn đầu nối BNC tiêu chuẩn nên cắm vừa nhiều máy khác. Nhưng các con số sai số bổ sung, chiều dài điện và quy trình bù mà Keysight công bố chỉ được kiểm chứng với đúng danh sách máy ghi trong tài liệu: E4980A/AL, E4981A, E4990A và một số dòng E5061B cho họ 4-Terminal Pair; E4982A, E4991B và E4990A kèm 42942A cho họ 7 mm. Dùng chéo hãng thì bạn mất cơ sở để khai báo độ không đảm bảo đo.
Vì sao đo cùng một tụ bằng hai đồ gá lại ra hai giá trị khác nhau?
Vì mỗi đồ gá có trở kháng dư và điện dẫn ký sinh riêng, và chúng cộng thẳng vào kết quả. Với tụ nhỏ vài pF, phần điện dẫn ký sinh song song của đồ gá chi phối kết quả nên bù hở mạch là bắt buộc. Với tụ hóa đo ESR, trở kháng dư nối tiếp mới là thứ chi phối nên bù ngắn mạch mới quan trọng. Làm đủ hai phép bù trên cùng một linh kiện thì hai đồ gá sẽ cho kết quả tiệm cận nhau.
Kẹp Kelvin 16089B có đo được cuộn cảm ở 1 MHz không?
Không. Cả ba model 16089A, 16089B và 16089C đều được đặc tả từ 5 Hz đến 100 kHz. Trên ngưỡng đó Keysight không công bố sai số, nên số đọc được vẫn hiện trên màn hình nhưng không có giá trị dùng để nghiệm thu. Nếu cần đo cuộn cảm ở 1 MHz, hãy chuyển sang đồ gá chân cắm 16047E hoặc đồ gá SMD 16034G tùy hình dạng linh kiện.
Bù tải có bắt buộc không hay chỉ là khuyến nghị?
Tùy đồ gá. Với 16034E, 16047A/E, 16334A và các kẹp Kelvin, Keysight chỉ khuyến nghị bù hở và bù ngắn. Với 16034G và 16034H, bù tải là điều kiện để dùng trên 3 MHz. Với 16194A, bù tải là điều kiện để đi từ 500 MHz lên 2 GHz. Nói cách khác, ở những model này bù tải không phải bước làm cho đẹp mà là bước mở khóa dải tần.
