Một con tụ 100 nF ghi trên thân linh kiện chỉ là giá trị đo tại một tần số chuẩn. Đưa đúng con tụ đó lên mạch nguồn chuyển mạch chạy ở vài trăm kHz, hoặc lên đường lọc nhiễu ở hàng chục MHz, nó có thể không còn là tụ nữa. Đây chính là lý do các phòng thí nghiệm và nhà máy điện tử phải đo đặc tuyến trở kháng theo tần số thay vì chỉ đọc một con số danh định. Bài viết này giải thích phép đo đó là gì, khác gì máy đo LCR thông thường, và máy phân tích trở kháng Keysight E4990A thực hiện nó ra sao.
Đo đặc tuyến trở kháng là gì và khác gì máy đo LCR?
Trở kháng (Z) là đại lượng phức mô tả mức cản trở dòng điện xoay chiều của một linh kiện, gồm phần biên độ |Z| và góc pha θ. Từ cặp giá trị này máy tính ra được toàn bộ các tham số quen thuộc: điện dung C, độ tự cảm L, điện trở nối tiếp tương đương R, hệ số tổn hao D và hệ số phẩm chất Q.
Điểm khác biệt nằm ở chữ “đặc tuyến”. Một máy đo LCR để bàn tuy đặt được tần số tuỳ ý trong dải của nó, nhưng mỗi lần đo chỉ đọc kết quả tại một điểm, và trong thực tế thường chỉ đo ở vài mốc tiêu chuẩn — 100 Hz, 1 kHz, 100 kHz, 1 MHz. Kết quả là vài điểm rời rạc. Phép đo đặc tuyến trở kháng thì quét liên tục trên cả dải tần và vẽ ra đường cong |Z| và θ theo tần số. Chính hình dạng đường cong đó — chứ không phải một điểm đơn lẻ — mới cho biết linh kiện hành xử thế nào trong mạch thật.
Vì sao một tần số đo duy nhất không đủ?
Mọi linh kiện thụ động thực tế đều là một mạch cộng hưởng thu nhỏ. Một tụ điện luôn kèm theo điện cảm ký sinh của chân và bản cực (ESL) cùng điện trở nối tiếp tương đương (ESR). Ở tần số thấp, thành phần điện dung áp đảo và trở kháng giảm dần khi tần số tăng. Nhưng đến một điểm gọi là tần số cộng hưởng riêng (SRF), thành phần điện cảm ký sinh cân bằng với thành phần điện dung. Vượt qua điểm đó, trở kháng bắt đầu tăng trở lại — con tụ hành xử như một cuộn cảm.
Hệ quả rất cụ thể với người thiết kế. Một tụ lọc chọn để dập nhiễu ở 30 MHz sẽ hoàn toàn vô dụng nếu SRF của nó chỉ nằm ở 8 MHz. Trên giấy tờ, giá trị điện dung vẫn đúng. Trên mạch, bộ lọc không hoạt động. Chỉ có đường cong quét toàn dải mới phơi bày được điều này, và đó là lý do bài toán nhiễu EMC thường bắt đầu từ phép đo trở kháng chứ không phải từ máy đo phổ.
Cuộn cảm cũng có câu chuyện tương tự nhưng ở chiều ngược lại: độ tự cảm và hệ số Q đều đổi theo tần số, và khi có dòng một chiều chạy qua, lõi từ dần bão hoà làm độ tự cảm sụt giảm. Đo ở 1 kHz không dòng phân cực sẽ cho một con số đẹp nhưng không mô tả đúng cuộn cảm đang làm việc trong mạch nguồn.

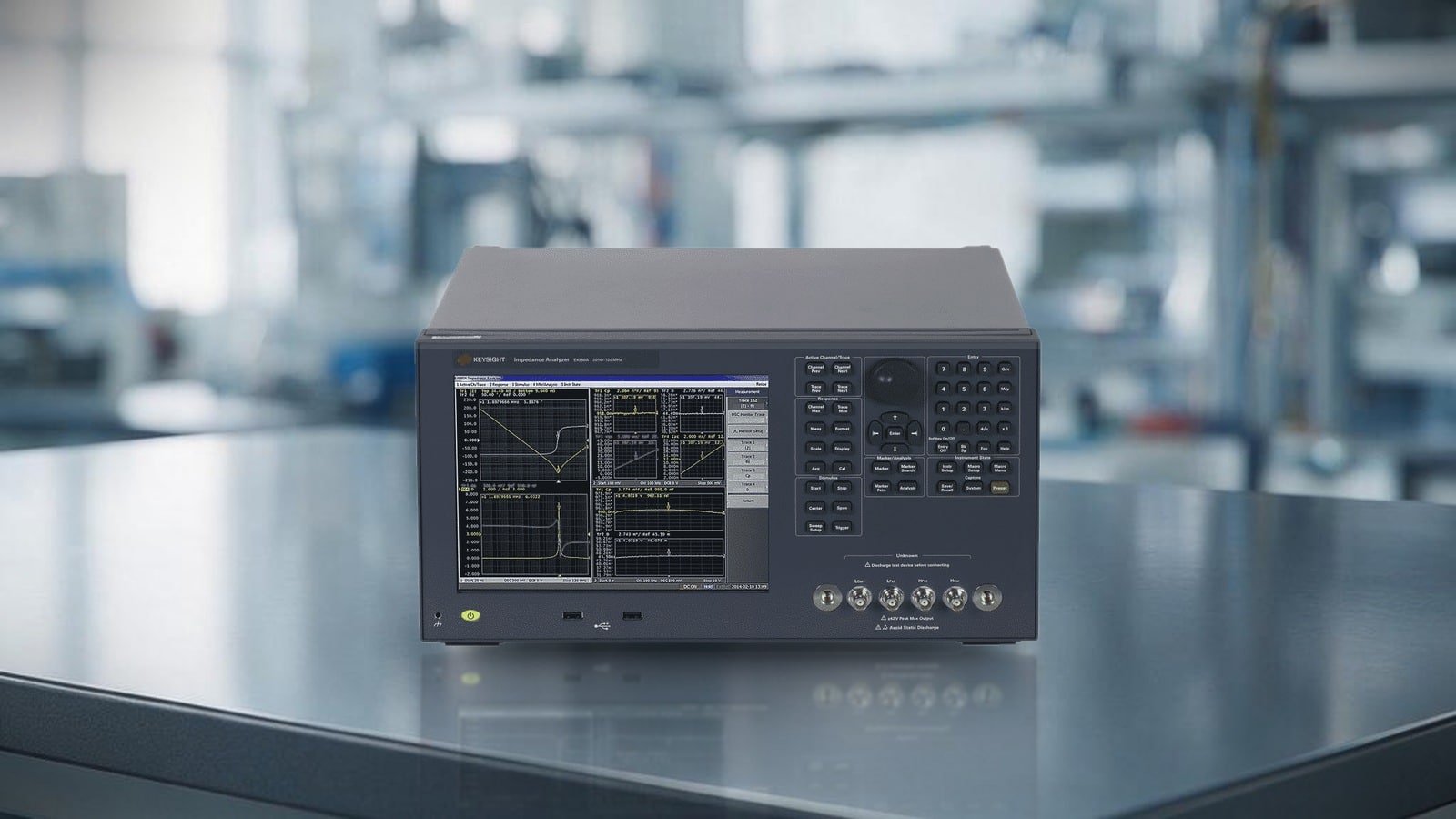

Keysight E4990A đo đặc tuyến trở kháng như thế nào?

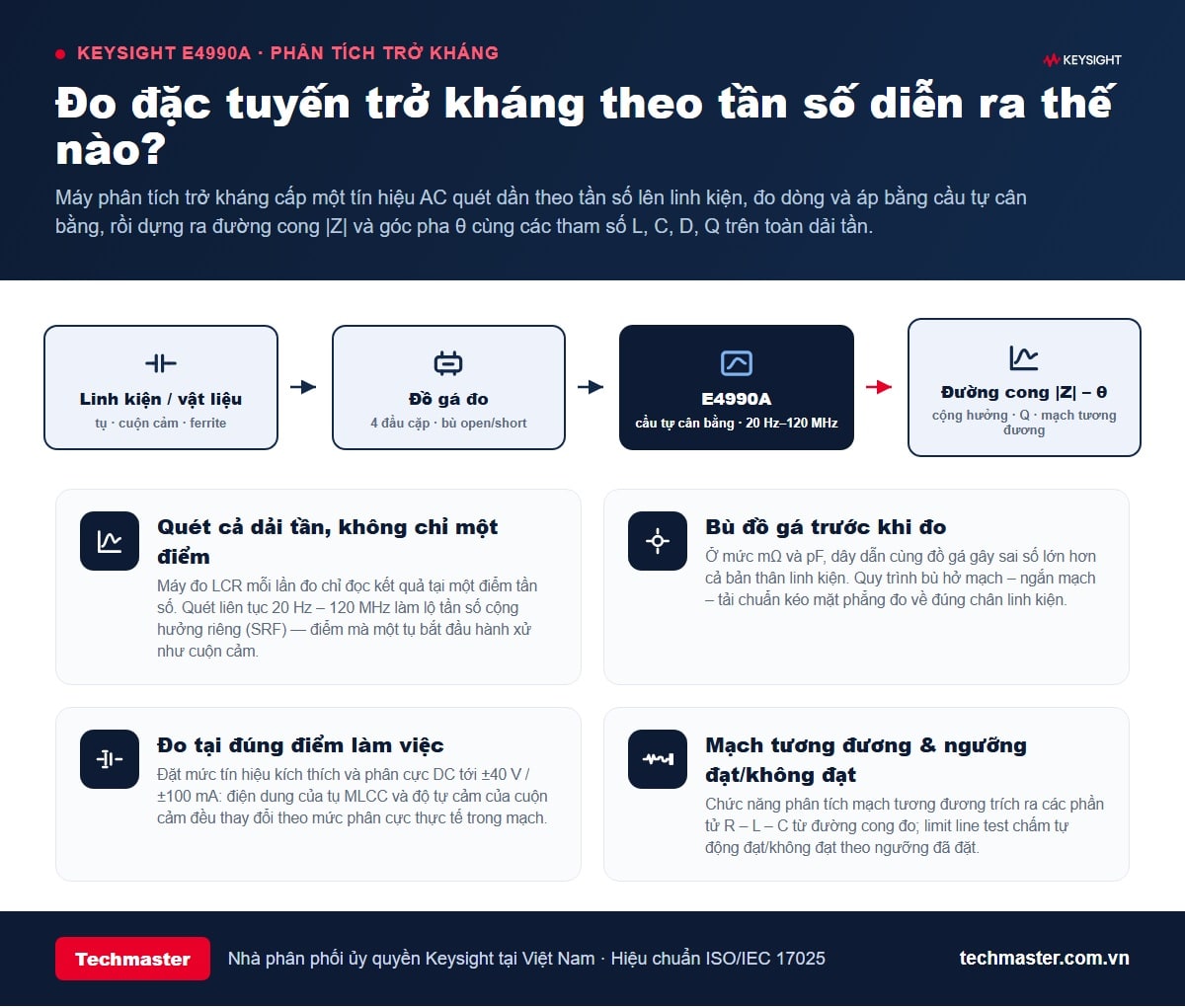

E4990A dùng nguyên lý cầu tự cân bằng (auto-balancing bridge) với cấu hình bốn đầu cặp (four-terminal pair). Máy cấp một tín hiệu xoay chiều lên linh kiện, đồng thời đo dòng và áp trên chính linh kiện đó qua các cặp đầu đo riêng biệt, nhờ vậy loại được ảnh hưởng của điện trở dây dẫn và trở kháng tiếp xúc.
Các thông số chính theo trang sản phẩm E4990A của Keysight:
- Dải tần: 20 Hz – 120 MHz, chia thành năm tuỳ chọn 10/20/30/50/120 MHz và có thể nâng cấp về sau.
- Độ chính xác cơ bản: ±0,08%, đạt ±0,045% ở giá trị điển hình.
- Dải trở kháng đo: 25 mΩ – 40 MΩ (dải có độ chính xác đo 10%).
- Phân cực DC tích hợp: 0 đến ±40 V và 0 đến ±100 mA, không cần nguồn ngoài.
- Tham số hiển thị: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, Z và Y dạng phức, Vac, Iac, Vdc, Idc.
- Hiển thị: màn hình màu 10,4 inch cảm ứng, 4 kênh và 4 vệt đo.
- Phân tích: phân tích mạch tương đương và kiểm tra theo đường giới hạn (limit line test).
Nguồn phân cực DC tích hợp là chi tiết đáng chú ý với người làm nguồn: nó cho phép đo tụ MLCC hay cuộn cảm ngay tại mức điện áp và dòng làm việc thực tế, thay vì đo ở điều kiện không tải rồi ngoại suy.
Đồ gá và bù đồ gá ảnh hưởng thế nào tới kết quả?
Đây là phần thường bị xem nhẹ nhưng quyết định phần lớn độ tin cậy của phép đo. Khi giá trị cần đo nằm ở mức mΩ hoặc pF, bản thân đồ gá và dây nối có thể đóng góp sai số lớn hơn cả linh kiện. Một đoạn dây vài centimet đã mang điện cảm ký sinh đủ để làm lệch hẳn vị trí điểm cộng hưởng đo được.
Quy trình chuẩn gồm ba bước bù: bù hở mạch (open) để khử điện dung tản của đồ gá, bù ngắn mạch (short) để khử điện cảm và điện trở dư, và bù tải chuẩn (load) khi cần độ chính xác cao nhất. Sau khi bù, mặt phẳng đo được kéo về đúng chân linh kiện.
Việc chọn đúng đồ gá cũng quan trọng không kém. Techmaster cung cấp các đồ gá Keysight tương thích như đồ gá đo linh kiện SMD 16192A cho linh kiện dán, bộ giữ SMD điện cực dưới 16197A cho linh kiện có điện cực ở mặt đáy, và bộ kẹp đo 16034G kiểu nhíp cho linh kiện dán cỡ nhỏ, tới 0,6 × 0,3 mm. Với mẫu vật liệu tấm, đồ gá điện môi 16451B kết hợp phần mềm N1500A cho phép quy đổi kết quả đo trở kháng ra hằng số điện môi và độ từ thẩm, ở dải tới 30 MHz theo phương pháp bản cực song song (ASTM D150).
Ứng dụng đo đặc tuyến trở kháng trong nhà máy điện tử Việt Nam

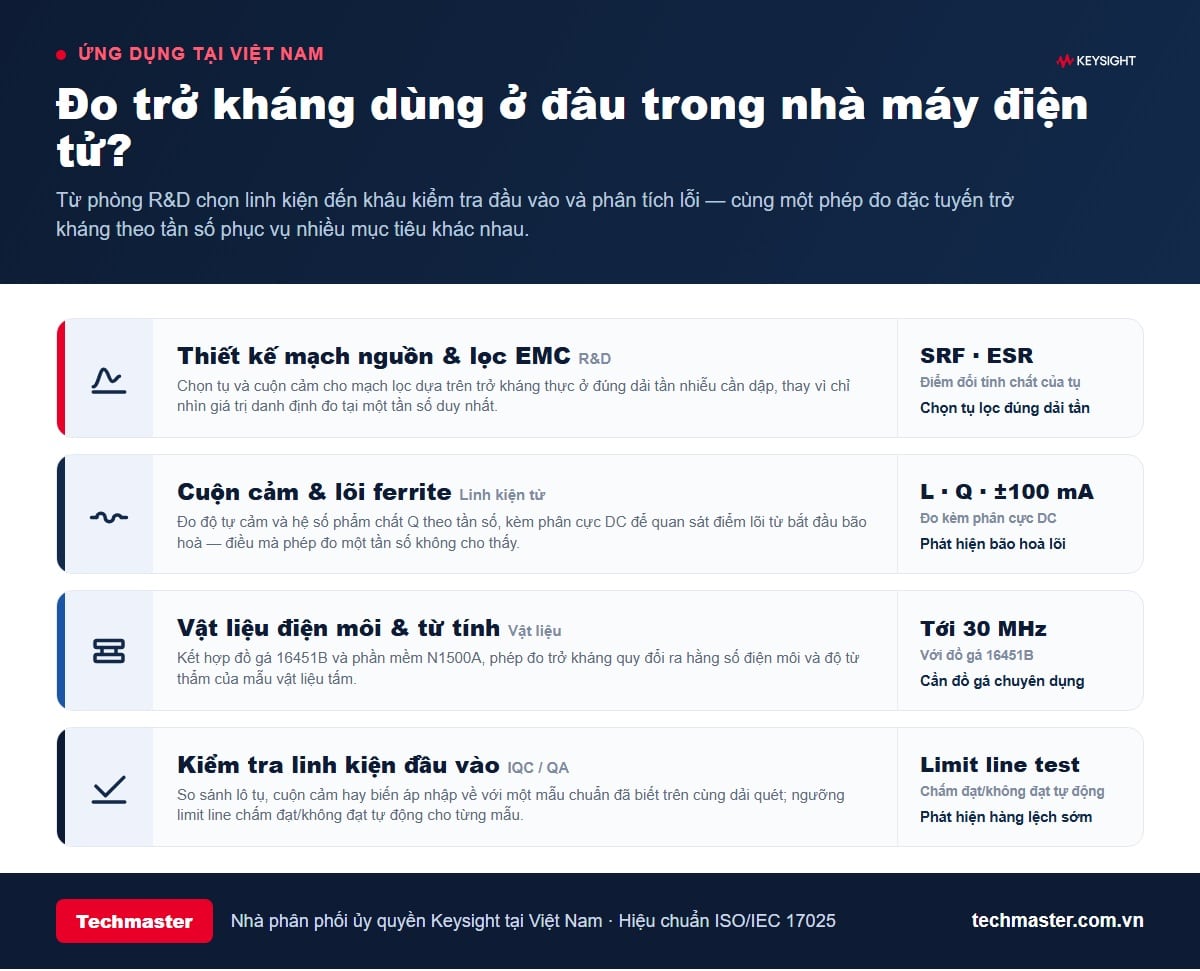

Điện tử, máy tính và linh kiện là nhóm hàng xuất khẩu lớn nhất của Việt Nam, theo số liệu của Cục Thống kê. Khi chuỗi cung ứng dịch chuyển từ lắp ráp thuần tuý sang thiết kế và sản xuất linh kiện, nhu cầu đo lường đặc tính linh kiện tại chỗ tăng theo. Bốn nhóm ứng dụng phổ biến nhất:
Thiết kế mạch nguồn và lọc EMC. Chọn tụ và cuộn cảm dựa trên trở kháng thực ở đúng dải tần cần dập nhiễu. Đây là cách rút ngắn vòng lặp thử-sai khi sản phẩm trượt đo kiểm phát xạ EMC ở khâu chứng nhận.
Cuộn cảm và lõi ferrite. Đo L và Q theo tần số kèm phân cực DC để xác định điểm lõi bắt đầu bão hoà — thông tin không thể có được từ phép đo một tần số.
Vật liệu điện môi và từ tính. Đánh giá vật liệu nền PCB, vật liệu hấp thụ nhiễu hoặc gốm điện môi bằng đồ gá chuyên dụng.

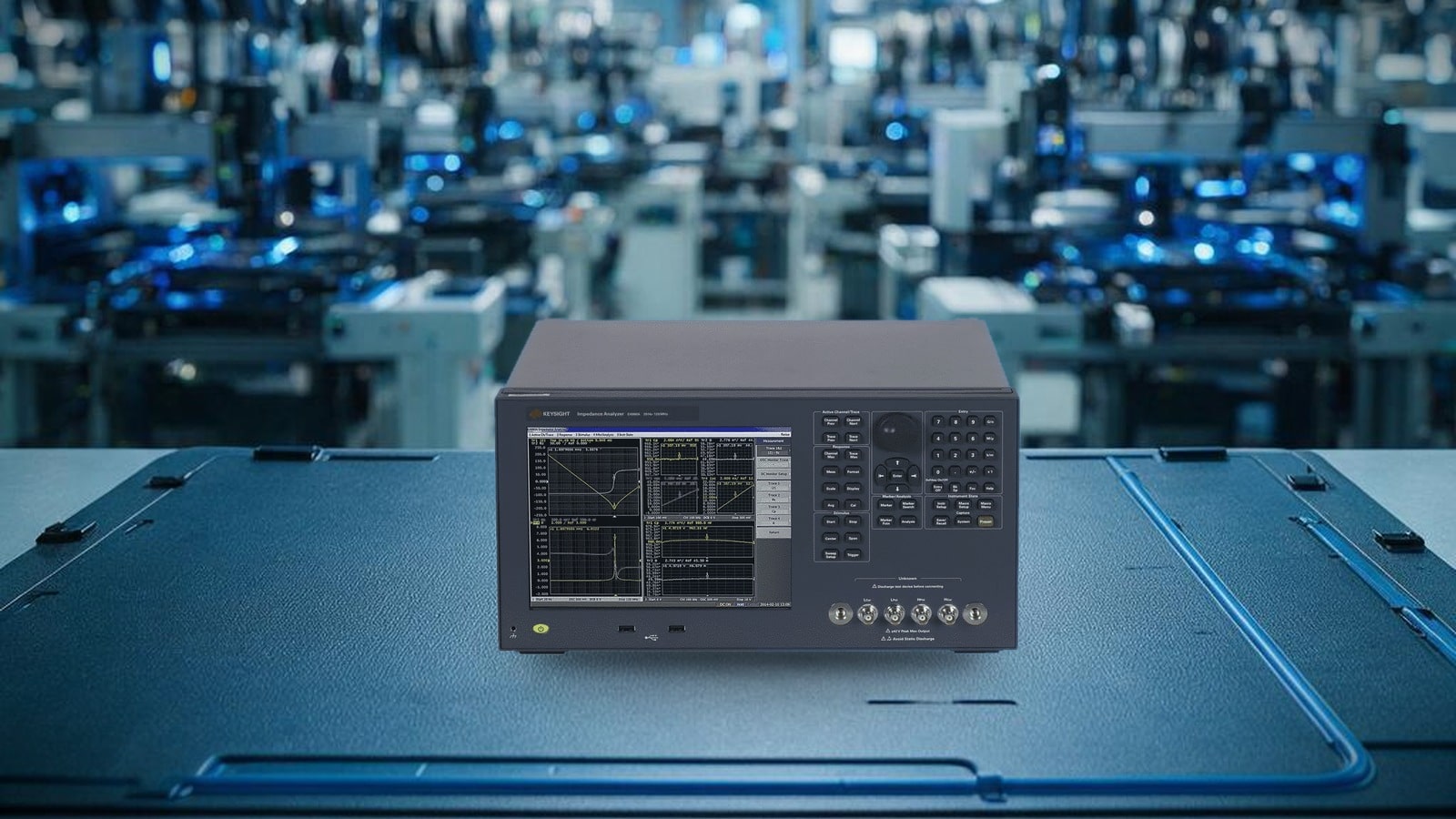

Kiểm tra linh kiện đầu vào (IQC). So sánh lô hàng nhập về với một mẫu chuẩn đã biết trên cùng dải quét. Chức năng limit line test cho phép chấm đạt/không đạt tự động, phát hiện sớm lô linh kiện lệch thông số trước khi chúng đi vào dây chuyền.
Nên chọn E4990A hay máy đo LCR E4980A?
Hai dòng máy phục vụ hai bài toán khác nhau và thường bổ sung cho nhau trong cùng một phòng đo.
Máy đo LCR E4980A (20 Hz – 2 MHz) tối ưu cho việc đo nhanh giá trị linh kiện tại các tần số tiêu chuẩn, với tốc độ đo cao — phù hợp cho kiểm tra sản lượng lớn và phân loại linh kiện. Chúng tôi đã phân tích chi tiết dòng máy này trong bài đo linh kiện thụ động với E4980A.
E4990A hướng tới phân tích: dải tần lên tới 120 MHz — rộng gấp 60 lần ở tuỳ chọn cao nhất — quét đặc tuyến, phân tích cộng hưởng và mạch tương đương. Nếu câu hỏi là “linh kiện này có đúng giá trị không”, máy đo LCR là lựa chọn hợp lý. Nếu câu hỏi là “linh kiện này hành xử ra sao ở tần số làm việc của tôi”, phép đo đặc tuyến trở kháng trên E4990A mới trả lời được. Với các bài toán cần dải tần cao hơn nữa, hướng đi tiếp theo là máy phân tích mạng vector đo tham số S.
Techmaster cũng cung cấp máy phân tích trở kháng chính xác 4294A và toàn bộ danh mục LCR và trở kháng Keysight.
Câu hỏi thường gặp về đo đặc tuyến trở kháng
Đo đặc tuyến trở kháng khác gì đo tham số S bằng máy phân tích mạng?
Máy phân tích trở kháng đo trực tiếp dòng và áp trên linh kiện bằng cầu tự cân bằng, cho kết quả chính xác ở dải trở kháng rất rộng (25 mΩ – 40 MΩ) nhưng giới hạn ở 120 MHz. Máy phân tích mạng đo sóng phản xạ và truyền qua trong hệ 50 Ω, phù hợp cho tần số cao hơn nhiều nhưng kém chính xác khi trở kháng lệch xa 50 Ω. Với linh kiện thụ động dưới 120 MHz, phương pháp cầu tự cân bằng cho độ chính xác tốt hơn.
Có cần bù đồ gá trước mỗi lần đo không?
Nên thực hiện lại quy trình bù mỗi khi thay đồ gá, thay cáp, hoặc khi nhiệt độ môi trường thay đổi đáng kể. Với phép đo ở mức mΩ và pF, bỏ qua bước bù có thể gây sai số vượt xa sai số cơ bản ±0,08% của máy.
E4990A có đo được linh kiện đã hàn trên bo mạch không?
Không nên. Các linh kiện lân cận mắc song song sẽ làm sai lệch kết quả và đường cong cộng hưởng đo được không còn thuộc về riêng linh kiện cần đo. Linh kiện phải được tháo rời, đặt trên đồ gá hoặc socket chuyên dụng, hoặc đo trên bo mẫu có điểm đo riêng được thiết kế sẵn.
Máy phân tích trở kháng có cần hiệu chuẩn định kỳ không?
Có. Bù đồ gá chỉ khử ảnh hưởng của đồ gá, không thay thế việc hiệu chuẩn bản thân thiết bị. Techmaster cung cấp dịch vụ hiệu chuẩn theo ISO/IEC 17025 cho thiết bị đo lường điện tử, thường theo chu kỳ 12 tháng hoặc theo yêu cầu của hệ thống chất lượng tại nhà máy.
