Trong thiết kế và sản xuất linh kiện cao tần — từ bộ lọc, anten, cáp cho đến module 5G/mmWave — máy phân tích mạng vector Keysight (Vector Network Analyzer, VNA) là thiết bị nền tảng để đo đặc tính truyền và phản xạ của tín hiệu RF. Khi ngành điện tử Việt Nam tăng tốc: nhóm hàng máy tính, điện tử và linh kiện đạt kim ngạch xuất khẩu 72,58 tỷ USD trong năm 2024, nhu cầu đo kiểm RF chính xác tại các nhà máy và phòng lab trong nước ngày càng lớn.
Bài viết này giải thích VNA là gì, đo được những gì, vì sao máy phân tích mạng vector của Keysight được nhiều phòng lab tin dùng, và cách chọn đúng dòng — từ ENA kinh tế như E5063A đến PNA vi sóng cao cấp — cho nhu cầu tại Việt Nam.
Máy phân tích mạng vector (VNA) là gì?
Máy phân tích mạng vector là thiết bị đo phát ra tín hiệu cao tần đã biết vào một thiết bị cần đo (DUT — Device Under Test), sau đó đo cả biên độ và pha của sóng phản xạ trở lại và sóng truyền qua. Khác với máy phân tích phổ chỉ đo biên độ, chữ “vector” nghĩa là VNA đo cả biên độ lẫn pha — nhờ đó mô tả đầy đủ đặc tính RF của DUT dưới dạng ma trận tham số S (S-parameters).

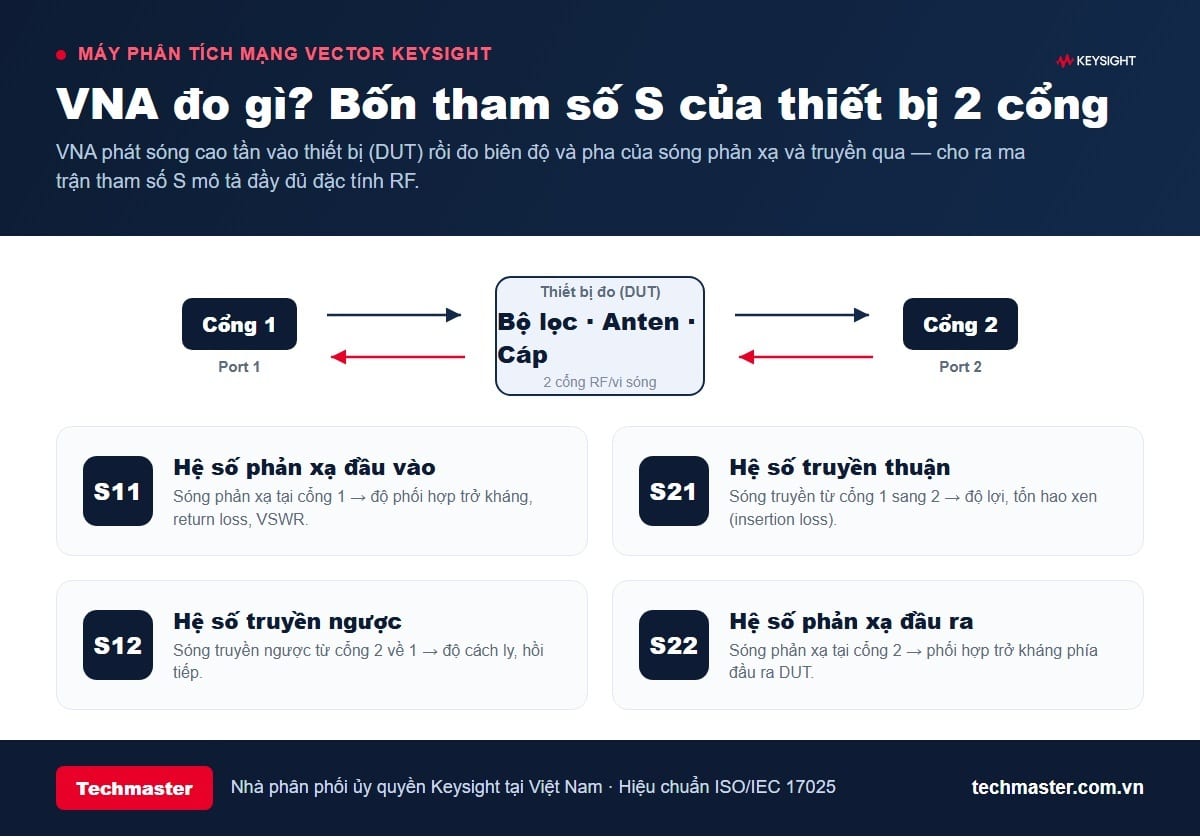

Với thiết bị 2 cổng phổ biến, VNA cho ra bốn tham số S cơ bản: S11, S21, S12 và S22. Đây là “ngôn ngữ chung” để đặc trưng hóa mọi linh kiện thụ động và tích cực ở tần số cao.
Máy phân tích mạng vector Keysight đo được những gì?
Từ bốn tham số S, kỹ sư suy ra hàng loạt thông số thực tế cần cho thiết kế và kiểm tra sản xuất RF:
- S11 / S22 — hệ số phản xạ: đánh giá độ phối hợp trở kháng (impedance matching), return loss và VSWR ở đầu vào/đầu ra của DUT.
- S21 — hệ số truyền thuận: đo độ lợi (gain) hoặc tổn hao xen (insertion loss) khi tín hiệu đi qua bộ lọc, cáp, anten.
- S12 — hệ số truyền ngược: đánh giá độ cách ly (isolation) và hồi tiếp của linh kiện.
Nhờ đó, một chiếc máy phân tích mạng vector Keysight có thể đặc trưng hóa bộ lọc, bộ khuếch đại, mixer, anten, cáp đồng trục, đầu nối và cả module 5G — trong cả môi trường R&D lẫn dây chuyền sản xuất. Với các phép đo hiện trường như anten trạm phát hay cáp feeder, dòng cầm tay FieldFox N9952A (kết hợp cả SA và VNA) là lựa chọn cơ động bổ sung cho VNA để bàn.
Vì sao chọn Keysight ENA E5063A cho đo kiểm linh kiện RF?

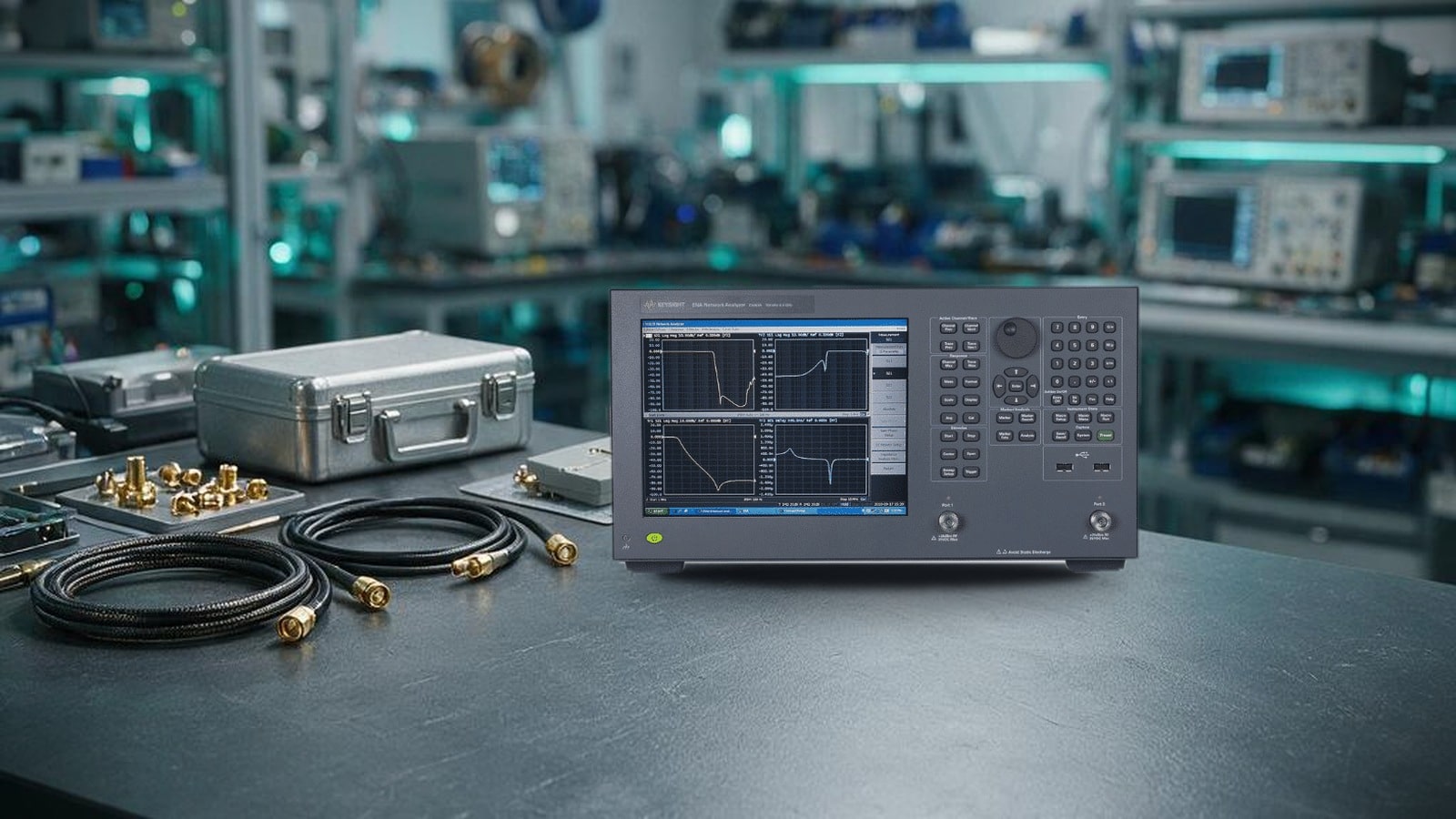

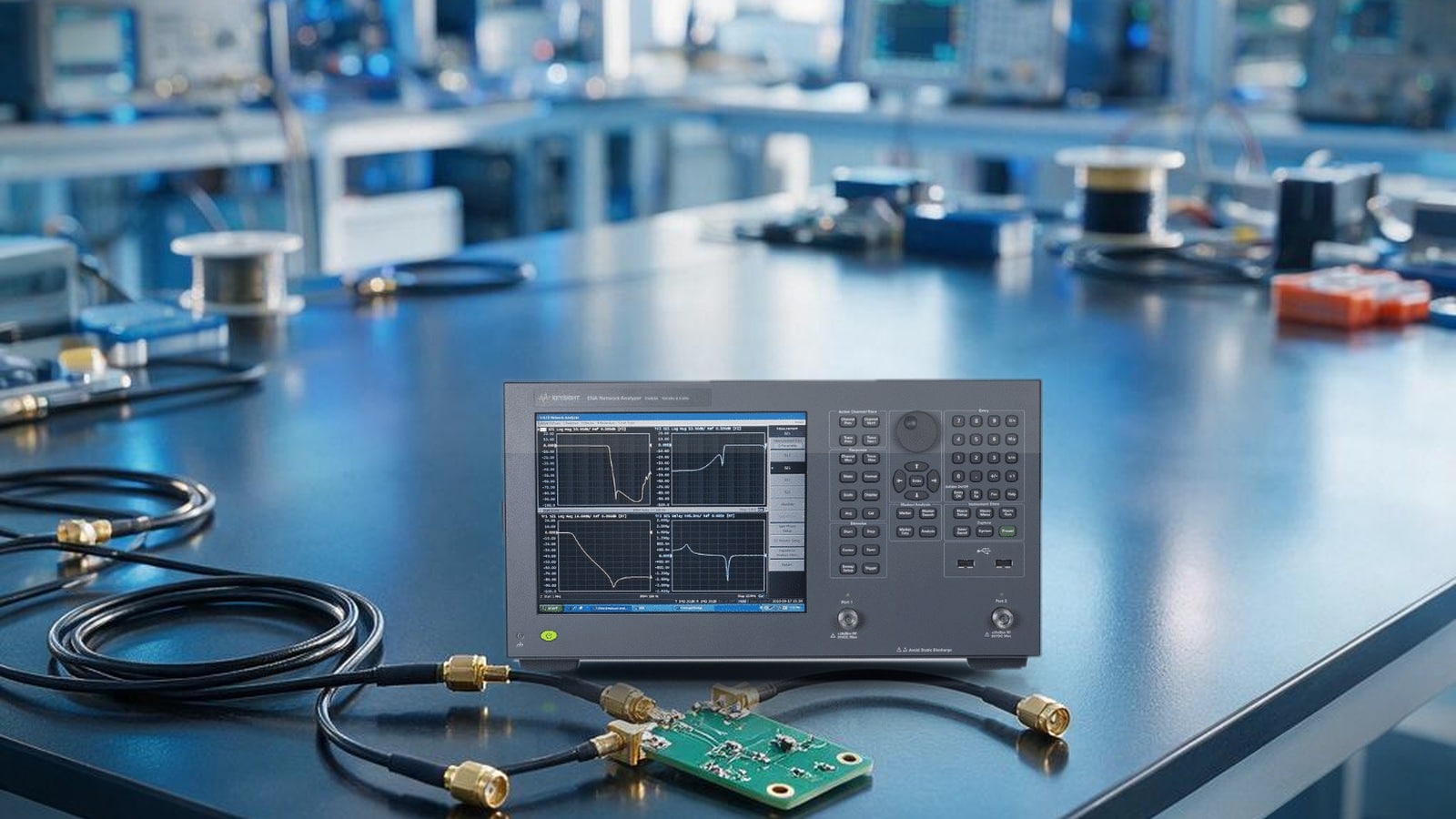

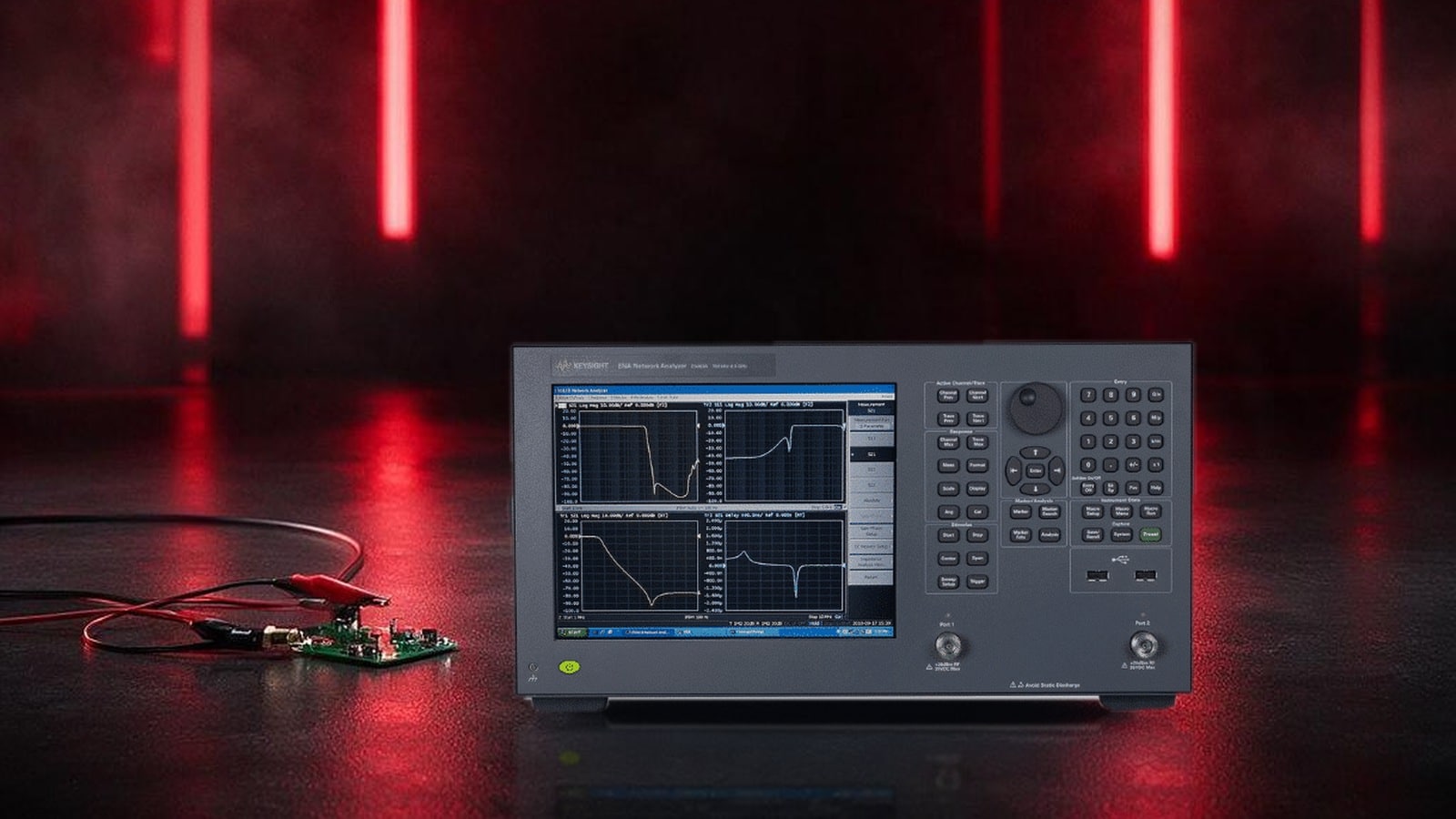

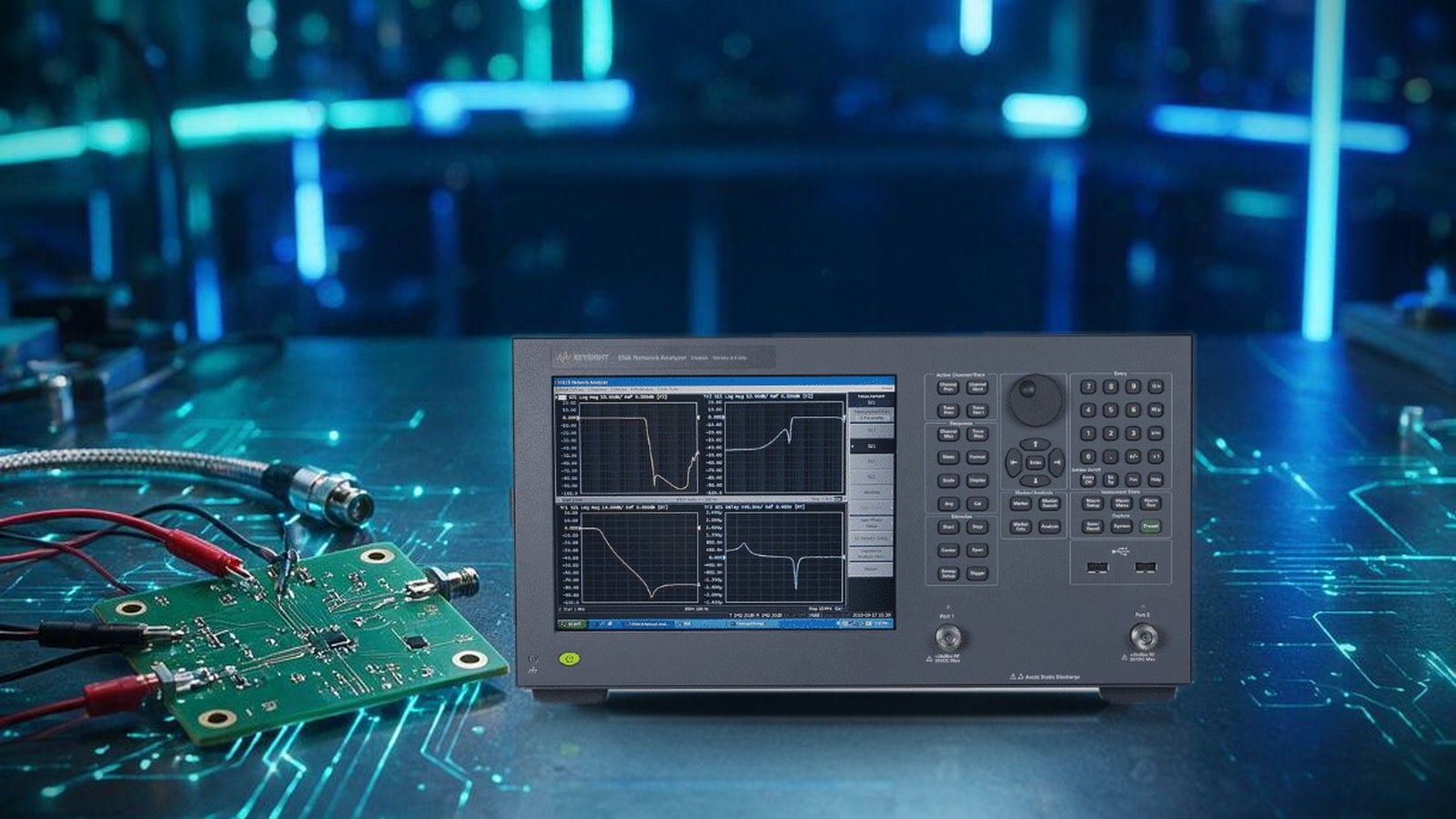

Máy phân tích mạng vector ENA Keysight E5063A là lựa chọn VNA để bàn kinh tế, được thiết kế cho đo kiểm linh kiện thụ động và sản xuất RF/vi sóng. Thông số chính:
- Dải tần: 100 kHz – 4,5 / 8,5 / 14 / 18 GHz (nâng cấp bằng license, khởi điểm chỉ từ 500 MHz).
- Cổng đo: 2 cổng, bộ đo S-parameter 50 Ω linh hoạt.
- Kết nối: LAN (LXI), USB, GPIB — dễ tích hợp hệ thống tự động và điều khiển qua web.
- Tùy chọn: phân tích miền thời gian (Option 010) và đo PCB chuyên dụng (Option 011).
Điểm mạnh của E5063A là khả năng nâng cấp tần số linh hoạt: doanh nghiệp có thể mua cấu hình thấp rồi mở rộng lên 18 GHz khi nhu cầu tăng, tối ưu ngân sách đầu tư ban đầu. E5063A kế thừa nền tảng đo nhất quán của dòng ENA, giúp chuyển giao chương trình đo giữa các trạm và nhà máy dễ dàng. Tham khảo thêm thông tin kỹ thuật tại trang Keysight E5063A.

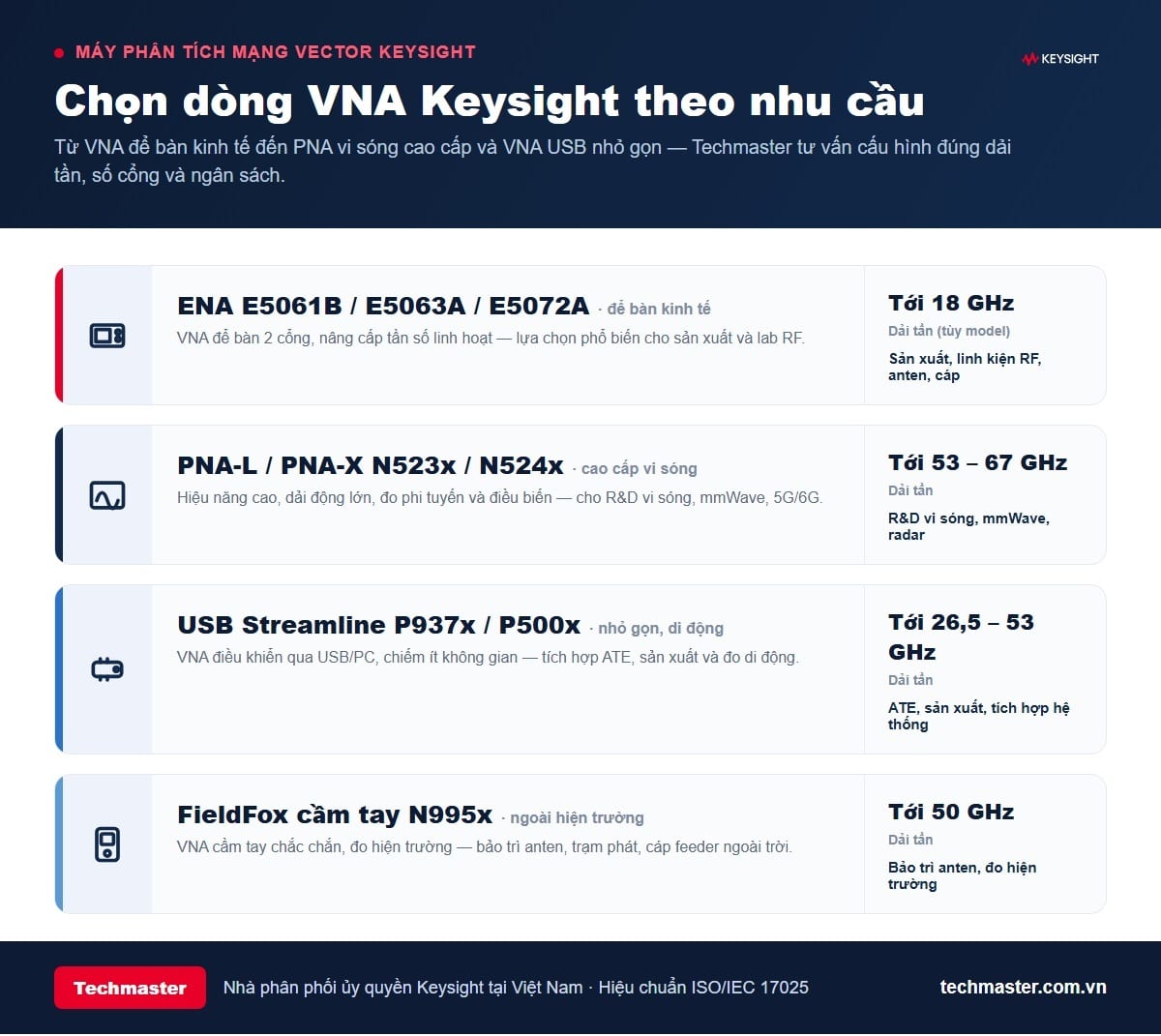

Nên chọn dòng máy phân tích mạng vector Keysight nào?
Keysight có dải VNA đầy đủ theo dải tần, số cổng và ngân sách. Chọn đúng dòng giúp bạn không trả tiền thừa cho tính năng không dùng, cũng không thiếu dải tần khi mở rộng:
- ENA để bàn kinh tế — E5061B, E5063A, E5072A: tối ưu cho sản xuất và đo linh kiện RF, anten, cáp.
- PNA-L / PNA-X cao cấp — N523x, N5227B: dải động lớn, đo phi tuyến, tới hàng chục GHz — cho R&D vi sóng, mmWave, 5G/6G và radar.
- VNA USB Streamline — P9375B và dòng P500x: nhỏ gọn, điều khiển qua PC, phù hợp ATE và tích hợp hệ thống.
- FieldFox cầm tay — dòng N995x: đo hiện trường, bảo trì anten và trạm phát ngoài trời.
Ứng dụng VNA trong ngành điện tử – viễn thông Việt Nam
Khi Việt Nam trở thành trung tâm sản xuất điện tử và triển khai mạng 5G, máy phân tích mạng vector hiện diện ở nhiều mắt xích:
- Sản xuất linh kiện RF: kiểm tra bộ lọc, duplexer, anten, đầu nối và cáp đồng trục theo tham số S trước khi xuất xưởng.
- Thiết kế và kiểm tra 5G/mmWave: đặc trưng hóa module thu phát, mạch khuếch đại công suất và anten mảng.
- Viễn thông và hạ tầng: đo cáp feeder, bộ chia, phối hợp trở kháng cho trạm BTS.
- Nghiên cứu vật liệu: đo hằng số điện môi, kiểm tra chất lượng đường truyền cao tần.
Cùng với các thiết bị RF khác trong danh mục, VNA giúp doanh nghiệp Việt Nam nâng chất lượng và độ tin cậy sản phẩm cao tần. Xem đầy đủ dòng máy phân tích mạng Keysight và các giải pháp đo lường Keysight do Techmaster phân phối chính hãng.
Hiệu chuẩn và hỗ trợ VNA trọn vòng đời tại Techmaster
Độ chính xác của phép đo tham số S phụ thuộc lớn vào hiệu chuẩn hệ thống. Techmaster hỗ trợ bộ chuẩn hiệu chuẩn điện tử ECal N4692A để hiệu chuẩn nhanh, chính xác, và cung cấp dịch vụ hiệu chuẩn theo ISO/IEC 17025 cho VNA cùng các thiết bị RF khác. Là đại lý ủy quyền của Keysight tại Việt Nam, Techmaster tư vấn cấu hình, cung cấp chính hãng kèm CO/CQ, hiệu chuẩn và bảo trì trọn vòng đời thiết bị.
Câu hỏi thường gặp về máy phân tích mạng vector Keysight
Máy phân tích mạng vector khác máy phân tích phổ như thế nào?
Máy phân tích phổ (SA) chỉ đo biên độ của tín hiệu theo tần số. Máy phân tích mạng vector (VNA) đo cả biên độ và pha của sóng phản xạ và truyền qua, cho ra tham số S — mô tả đầy đủ đặc tính truyền dẫn và phản xạ của linh kiện RF.
Keysight E5063A đo được đến bao nhiêu GHz?
E5063A đo từ 100 kHz đến tối đa 18 GHz (các mốc 4,5 / 8,5 / 14 / 18 GHz), có thể mua cấu hình thấp và nâng cấp tần số bằng license khi cần.
Nên chọn VNA để bàn ENA hay PNA cao cấp?
ENA (như E5063A) phù hợp đo linh kiện thụ động và sản xuất với chi phí tối ưu. PNA-L/PNA-X dành cho R&D vi sóng, mmWave, đo phi tuyến và các ứng dụng đòi hỏi dải tần rất cao. Techmaster tư vấn dựa trên dải tần, số cổng và ngân sách thực tế.
Mua máy phân tích mạng vector Keysight chính hãng ở đâu tại Việt Nam?
Techmaster Electronics là đại lý ủy quyền Keysight, cung cấp VNA chính hãng kèm CO/CQ, hiệu chuẩn ISO/IEC 17025 và hỗ trợ kỹ thuật trọn vòng đời. Liên hệ Techmaster để được tư vấn cấu hình và báo giá nhanh.
