Khi chọn một máy hiện sóng Infiniium, câu hỏi khó thường không phải “mua dòng nào” mà là “mua cấu hình nào trong dòng đó”. Keysight EXR104A là model 1 GHz, 4 kênh analog, nằm ở giữa dải băng thông của dòng Infiniium EXR. Bài này đặt EXR104A cạnh các model cùng dòng như EXR054A, EXR204A, EXR254A và EXR108A. Mọi con số đều lấy từ data sheet 3120-1495 và trang sản phẩm của Keysight. Mục tiêu là chốt ba việc: băng thông bao nhiêu, 4 hay 8 kênh, và khi nào nên chuyển sang MXR.

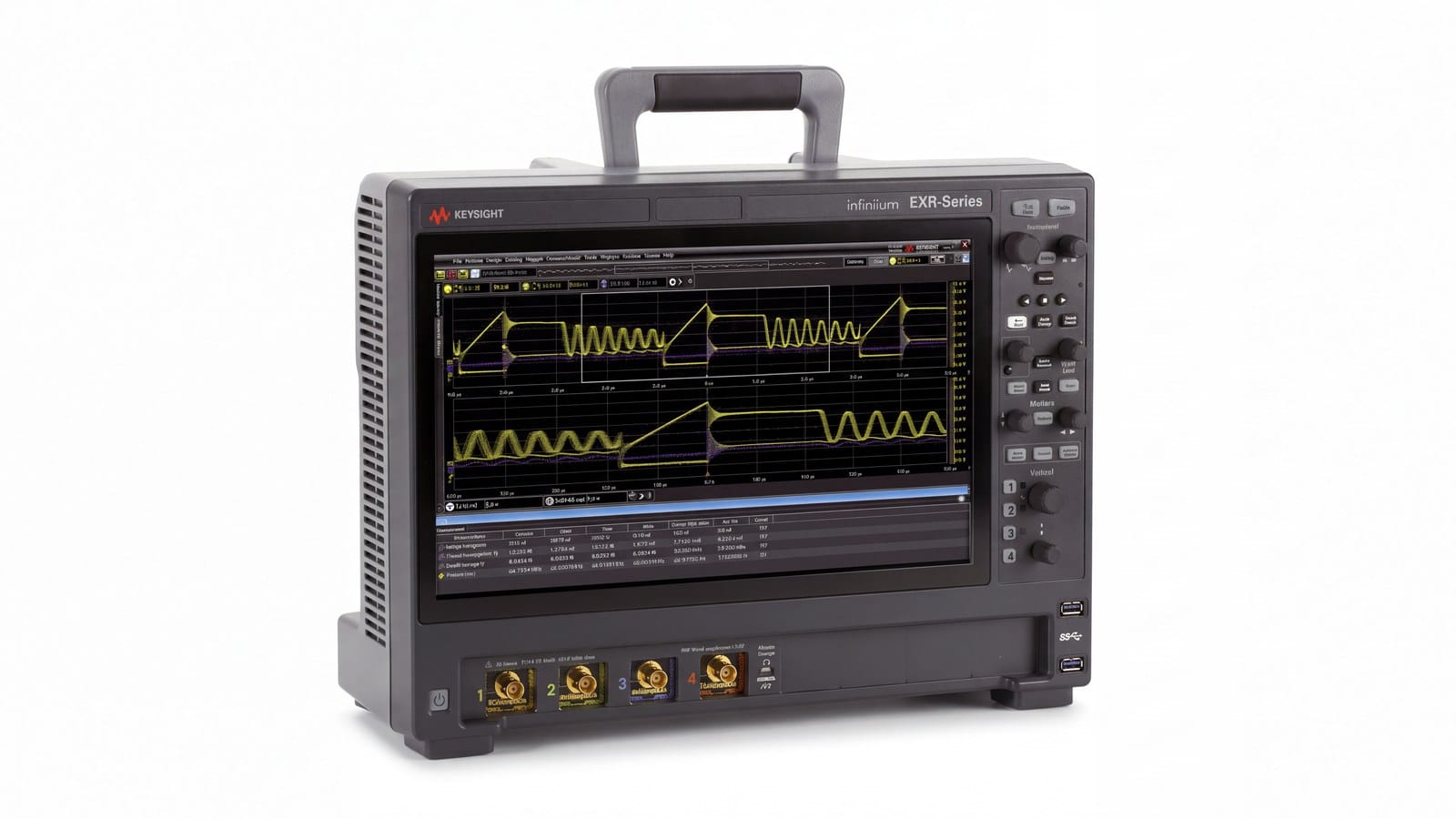

Keysight EXR104A nằm ở đâu trong EXR-Series Keysight
Tên model của EXR-Series Keysight đọc được ngay: hai chữ số giữa là băng thông (05 = 500 MHz, 10 = 1 GHz, 20 = 2 GHz, 25 = 2,5 GHz), chữ số cuối là số kênh analog (4 hoặc 8). Như vậy EXR104A là bản 1 GHz 4 kênh, còn EXR108A là bản 1 GHz 8 kênh. Techmaster đang phân phối đủ tám cấu hình từ 500 MHz đến 2,5 GHz. Data sheet phát hành tháng 9/2023 còn liệt kê thêm các bản 4 GHz và 6 GHz.

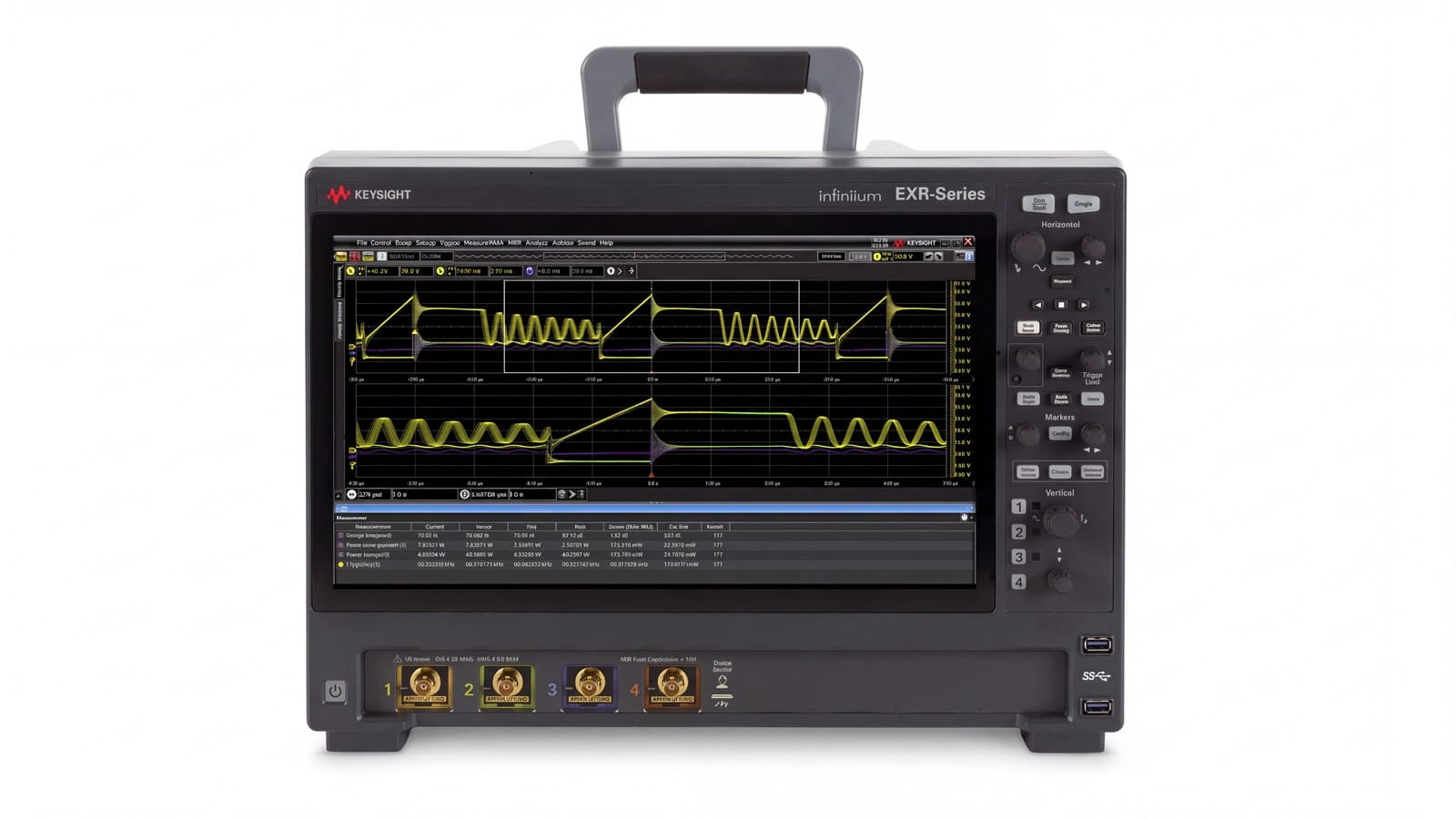

Mọi model trong dòng dùng chung nền tảng phần cứng:
- Lấy mẫu 16 GSa/s trên tất cả các kênh analog cùng lúc.
- ADC 10 bit, lên tới 16 bit ở chế độ độ phân giải cao.
- Bộ nhớ chuẩn 100 Mpts mỗi kênh.
- Tốc độ cập nhật trên 200.000 dạng sóng/giây.
- Màn hình cảm ứng 15,6 inch full HD, hỗ trợ màn hình thứ hai.
Vì vậy so sánh trong dòng chỉ xoay quanh hai biến: băng thông và số kênh, và cả hai đều nâng cấp được sau khi mua.
EXR104A thông số so với EXR054A, EXR204A và EXR254A

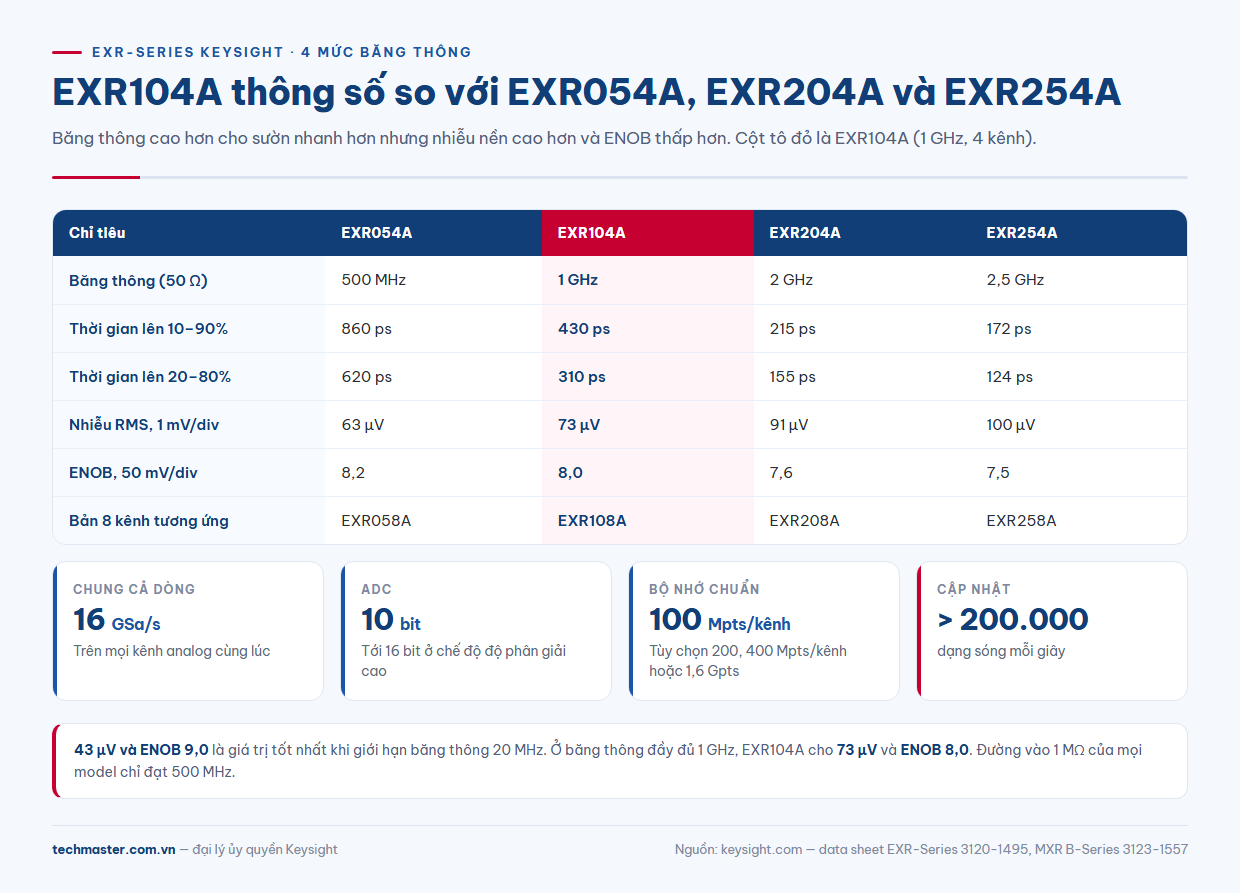

Băng thông cao hơn cho thời gian lên nhanh hơn, nhưng cũng kéo theo nhiễu nền cao hơn và số bit hiệu dụng (ENOB) thấp hơn. Bảng EXR104A thông số dưới đây lấy trực tiếp từ bảng đặc tính trong data sheet. Nhiễu đo ở 1 mV/div, đầu vào 50 Ω; ENOB đo ở 50 mV/div.
| Chỉ tiêu | EXR054A | EXR104A | EXR204A | EXR254A |
|---|---|---|---|---|
| Băng thông (50 Ω) | 500 MHz | 1 GHz | 2 GHz | 2,5 GHz |
| Thời gian lên 10–90% | 860 ps | 430 ps | 215 ps | 172 ps |
| Thời gian lên 20–80% | 620 ps | 310 ps | 155 ps | 124 ps |
| Nhiễu RMS tại băng thông model | 63 µV | 73 µV | 91 µV | 100 µV |
| ENOB tại băng thông model | 8,2 | 8,0 | 7,6 | 7,5 |
Con số “43 µV, ENOB 9,0” thường thấy trong tài liệu giới thiệu là giá trị tốt nhất, đo khi giới hạn băng thông ở 20 MHz. Ở băng thông đầy đủ 1 GHz, Keysight EXR104A cho 73 µV và ENOB 8,0. Data sheet cũng cho biết mọi máy EXR được hiệu chuẩn tại nhà máy tới 6 GHz và dùng bộ lọc brick-wall để đặt băng thông model. Nhờ vậy bạn có thể tự hạ băng thông khi đo tín hiệu chậm để lấy lại mức nhiễu thấp.
Chọn băng thông theo sườn tín hiệu, không theo tần số xung nhịp
Cách kiểm tra nhanh là cộng bình phương thời gian lên của máy với thời gian lên của tín hiệu. Lấy ví dụ một sườn 1 ns (10–90%):
- Máy 500 MHz (860 ps) sẽ hiển thị khoảng 1,32 ns, sai khoảng 32%.
- Máy 1 GHz như EXR104A (430 ps) hiển thị khoảng 1,09 ns, sai khoảng 9%.
- Máy 2 GHz (215 ps) hiển thị khoảng 1,02 ns, sai khoảng 2%.
Đây là ước tính, chưa tính đầu dò. Nếu sai số 9% chấp nhận được, EXR104A đủ dùng. Nếu cần đo thời gian lên chính xác tới vài phần trăm, hãy chọn 2 GHz hoặc cao hơn. Cơ sở của phép tính này được giải thích trong bài thời gian lên và băng thông hệ thống. Lưu ý: đường vào 1 MΩ của mọi model EXR chỉ đạt 500 MHz, đầu dò thụ động đi kèm cũng 500 MHz; muốn dùng hết 1 GHz phải đo qua đường 50 Ω hoặc đầu dò phù hợp.
4 kênh hay 8 kênh: EXR104A hay EXR108A
EXR104A và EXR108A có cùng băng thông 1 GHz và cùng nền tảng, chỉ khác số kênh analog. Bốn kênh analog, cộng thêm 16 kênh số (tùy chọn EXR2MSO), thường đủ cho gỡ lỗi hệ nhúng: một cặp clock/data, một đường nguồn, một chân reset, còn bus song song thì đi qua kênh số. Tám kênh cần thiết khi bạn phải nhìn đồng thời nhiều tín hiệu analog trên cùng một trục thời gian. Ví dụ biến tần ba pha hay trình tự bật nguồn nhiều đường ray, xem bài ứng dụng 8 kênh của EXR058A.
Theo Keysight, dòng EXR cho phép nâng từ 4 lên 8 kênh analog sau khi mua bằng tùy chọn EXR28CH. Hãng cũng cho biết việc nâng cấp này luôn rẻ hơn mua một máy 8 kênh mới. Chưa chắc cần 8 kênh thì mua EXR104A trước, nâng cấp sau. Còn nếu đã biết chắc cần 8 kênh, hãy so báo giá EXR108A với tổng giá EXR104A cộng gói nâng cấp.
Lưu ý bộ nhớ: tùy chọn 1,6 Gpts được chia chung cho kênh 1–4 (1 kênh 1,6 Gpts, 2 kênh mỗi kênh 800 Mpts).
Nâng cấp bằng license: những gì mua sau được
Theo data sheet, gần như mọi thông số của máy EXR đều nâng cấp được bằng license key:
- EXR2BW – tăng băng thông analog.
- EXR28CH – nâng từ 4 lên 8 kênh.
- EXR2MEM – tăng bộ nhớ lên 200 Mpts/kênh, 400 Mpts/kênh hoặc 1,6 Gpts dùng chung.
- EXR2WAV – bộ phát dạng sóng 50 MHz.
- EXR2MSO – 16 kênh số.
Riêng giới hạn băng thông có một điểm chưa thống nhất. Trang sản phẩm EXR104A ghi “nâng cấp tới 2,5 GHz”, trong khi data sheet ghi EXR2BW “tới 6 GHz”. Bạn nên xác nhận đường nâng cấp cho máy cụ thể của mình với Techmaster trước khi lập ngân sách.
Khi nào nên bước sang MXR B-Series
Theo data sheet hiện hành, MXR không đơn giản là “EXR băng thông cao hơn”. Cả hai dòng đều trải từ 500 MHz đến 6 GHz, cùng lấy mẫu 16 GSa/s, cùng ADC 10 bit, cùng mức nhiễu thấp nhất 43 µV. MXR B-Series khác EXR ở những điểm sau:
- Tính năng có sẵn: bộ nhớ chuẩn 200 Mpts/kênh (EXR là 100 Mpts). Bộ phát dạng sóng 50 MHz, bộ phân tích đáp ứng tần số 50 MHz và phần mềm InfiniiScan đều là tiêu chuẩn; trên EXR, các chức năng này là tùy chọn.
- Phân tích RF: tùy chọn MXR2RTSA bổ sung phân tích phổ thời gian thực với span từ 40 đến 320 MHz. Máy còn hạ tần số (DDC) đồng thời trên 8 kênh đồng pha, băng thông phân tích tới 2 GHz.
Lý do chính để chuyển sang MXR là phân tích RF nhiều kênh (radar, WLAN, 5G FR1), hoặc khi các tùy chọn định mua cho EXR đã gần bằng phần có sẵn trên MXR. Nếu chỉ đo số và nguồn ở 1 GHz, EXR104A vẫn là cấu hình hợp lý. Bài chọn EXR, MXR hay UXR so sánh ba bậc Infiniium ở góc nhìn rộng hơn. Model 1 GHz 8 kênh tương ứng bên MXR là MXR108B.
EXR104A giá và cấu hình đặt hàng
Khi hỏi EXR104A giá bao nhiêu, câu trả lời phụ thuộc vào gói tùy chọn: bộ nhớ, kênh số, bộ phát dạng sóng, phần mềm giải mã giao thức và gói hiệu chuẩn. Vì vậy Techmaster không niêm yết một con số cố định; vui lòng liên hệ báo giá theo cấu hình cụ thể. Theo trang sản phẩm Keysight, máy chuẩn kèm theo:
- Một đầu dò thụ động 500 MHz cho mỗi kênh.
- Ổ SSD tháo rời.
- Bàn phím, chuột và nắp che mặt trước.
- Chứng nhận hiệu chuẩn xuất xưởng.
Data sheet có hai tùy chọn hiệu chuẩn ISO 17025: EXR000-1A7 (không công nhận) và EXR000-AMG (có công nhận). Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025, hỗ trợ cả chọn cấu hình lẫn hiệu chuẩn định kỳ.

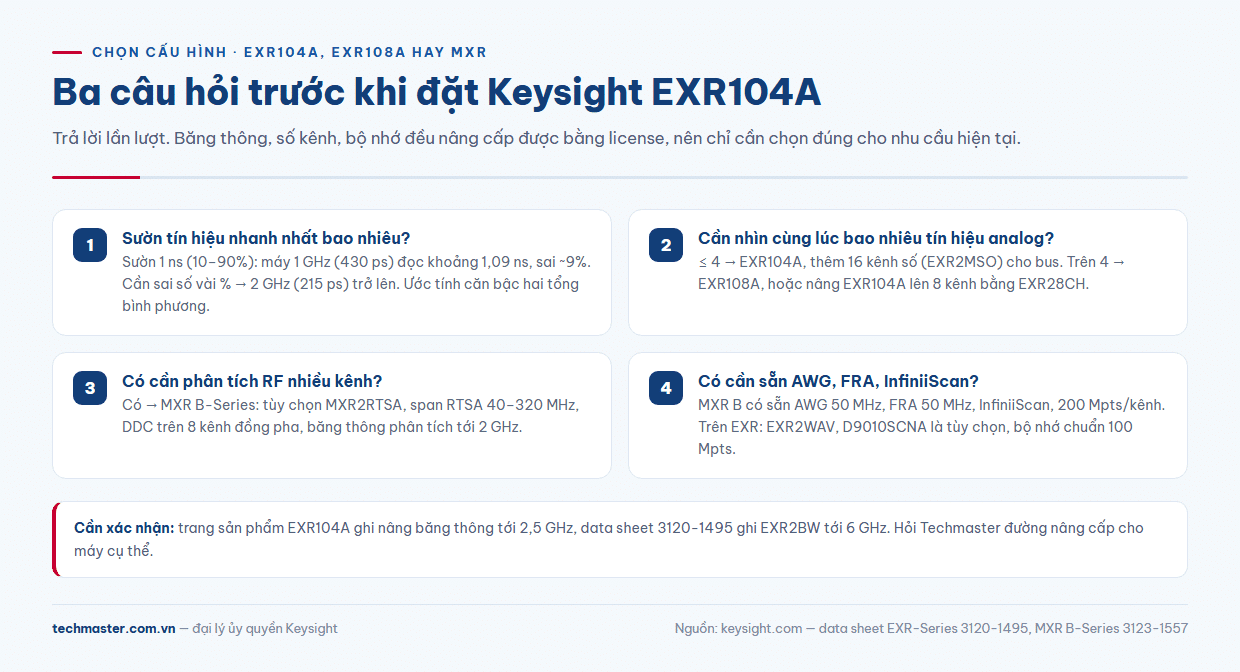

Tóm lại: chọn băng thông theo sườn tín hiệu, số kênh theo số tín hiệu analog cần nhìn cùng lúc, và chỉ cân nhắc MXR khi cần phân tích RF. Cấu hình chi tiết và báo giá máy hiện sóng EXR104A có trên trang sản phẩm. Toàn bộ danh mục thiết bị xem tại trang thiết bị đo Keysight.
