Keysight U1731C là máy đo LCR cầm tay nhỏ nhất về tần số trong dòng U1730C: đo ở 100 Hz, 120 Hz và 1 kHz, độ chính xác cơ bản 0,2%, màn hình kép 20.000 số đếm, chạy bằng một viên pin 9 V. Bài này đi qua bốn nơi dùng máy — sửa chữa, kiểm tra đầu vào, R&D và đào tạo — và chỉ ra tính năng nào làm công việc nào, dựa trên tài liệu của Keysight.

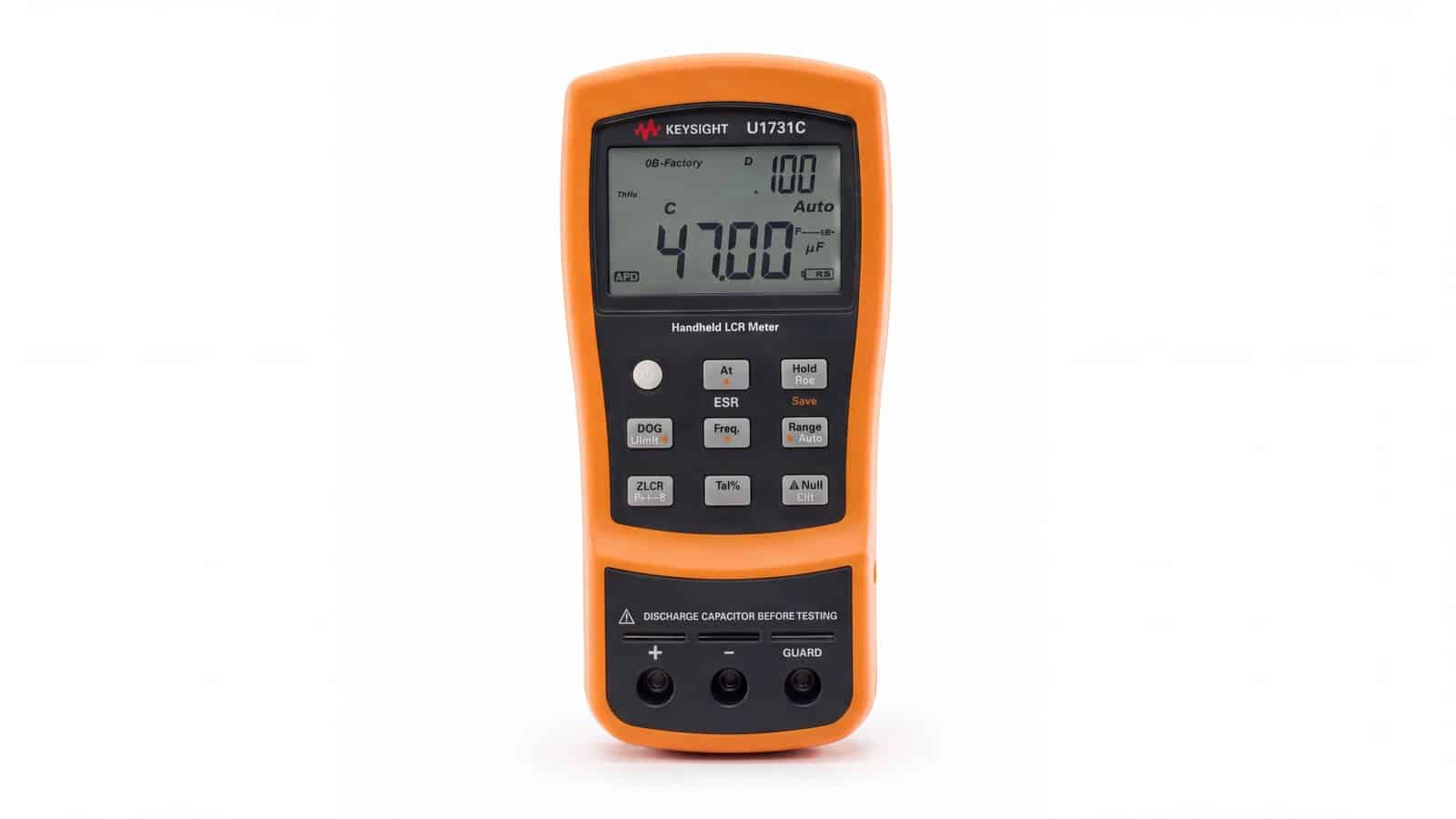

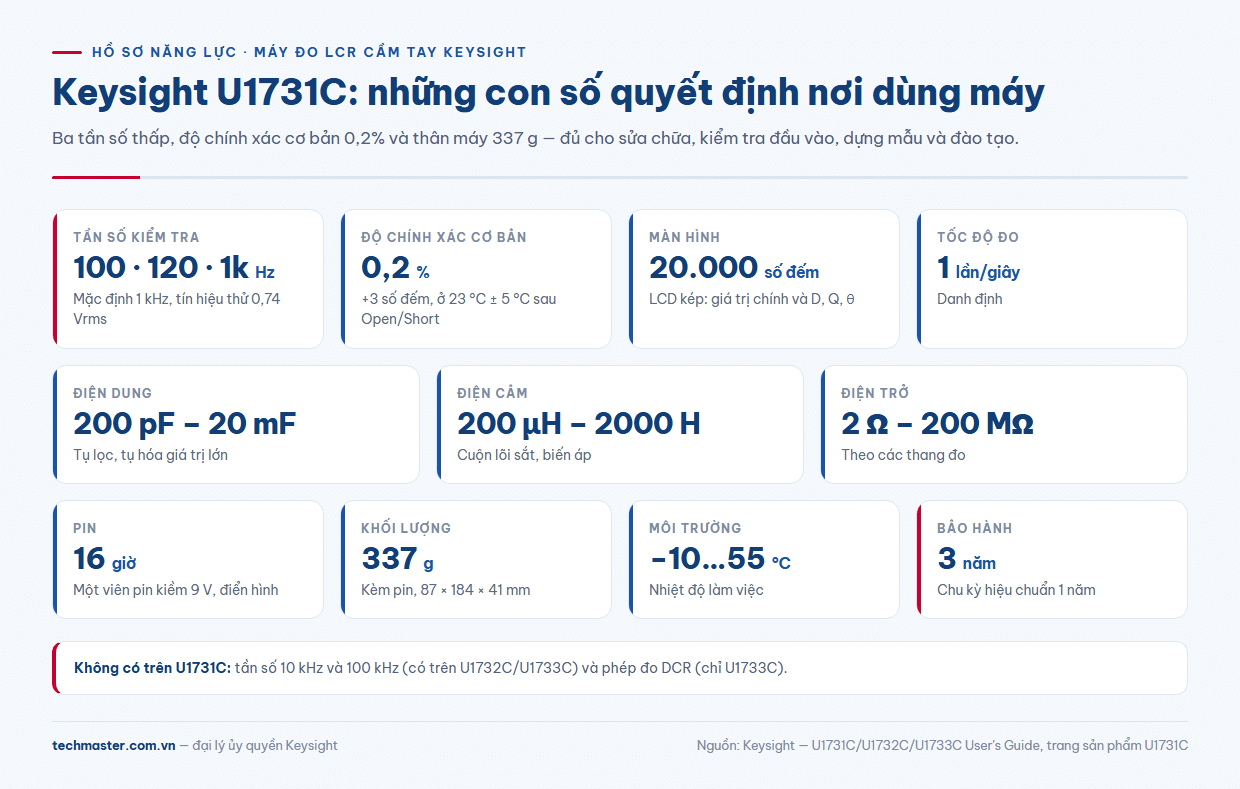

U1731C thông số: những con số quyết định máy hợp với ngành nào
Theo User’s Guide dòng U1731C/U1732C/U1733C và trang sản phẩm của Keysight:
- Tần số kiểm tra: 100 Hz, 120 Hz và 1 kHz, mặc định 1 kHz. Mức tín hiệu thử 0,74 Vrms. Máy không có 10 kHz và 100 kHz — hai tần số này chỉ có trên U1732C và U1733C.
- Tham số đo: L, C, R, Z, D, Q, góc pha θ và ESR, chọn được mạch tương đương nối tiếp hoặc song song. Chức năng Ai (Auto identification) tự nhận biết linh kiện là cuộn cảm, tụ hay điện trở.
- Dải đo: điện dung 200 pF – 20 mF, điện cảm 200 µH – 2000 H, điện trở theo các thang 2 Ω – 200 MΩ.
- Độ chính xác: tốt nhất 0,2% + 3 số đếm (ví dụ thang 2000 Ω và 20 kΩ), công bố ở 23 °C ± 5 °C sau khi đã hiệu chỉnh Open/Short.
- Thân máy: 87 × 184 × 41 mm, 337 g kèm pin, pin kiềm 9 V dùng khoảng 16 giờ, làm việc từ −10 °C đến 55 °C, tốc độ đo khoảng 1 lần mỗi giây.
Một điểm cần ghi nhớ: U1731C không đo DCR (điện trở một chiều). Bảng thông số trong User’s Guide ghi rõ DCR chỉ có trên U1733C. Nếu công việc cần đo điện trở cuộn dây bằng dòng một chiều, hãy xem thêm bài so sánh U1731C, U1732C và U1733C theo tần số kiểm tra.

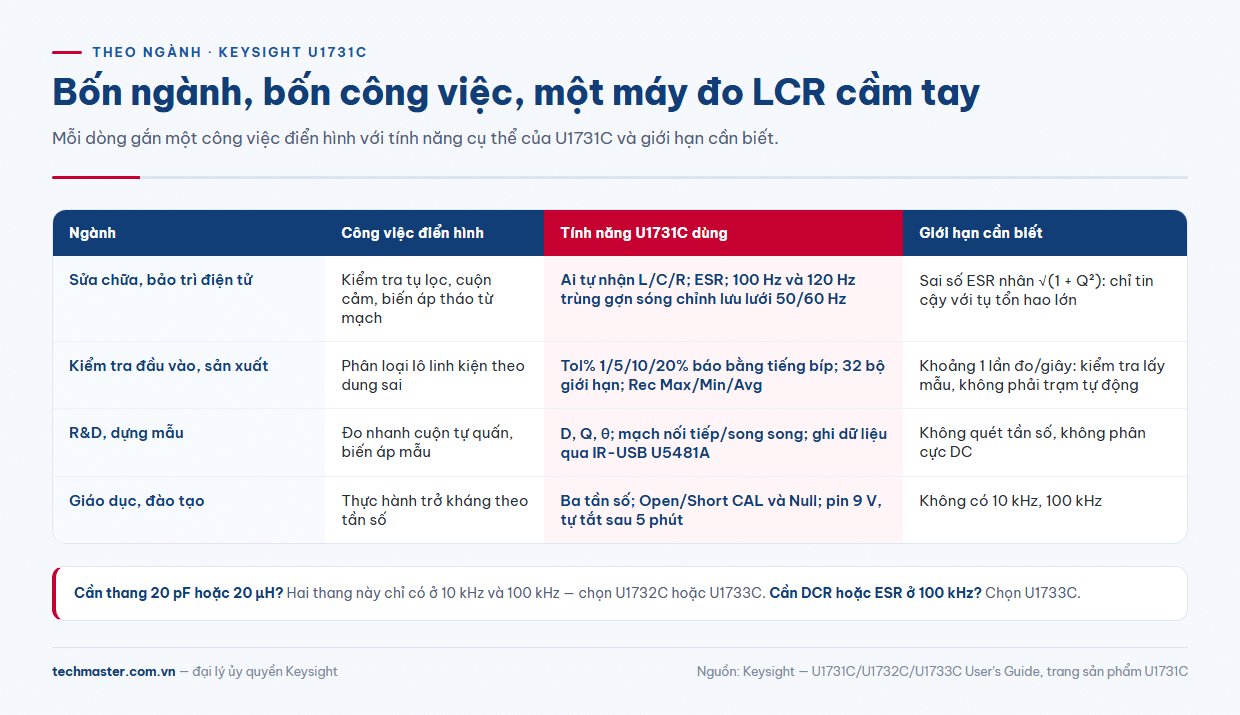

Sửa chữa và bảo trì điện tử: Keysight U1731C trên bàn kỹ thuật viên
Ở xưởng sửa chữa bo mạch và bộ nguồn, câu hỏi thường gặp là linh kiện tháo ra còn đúng giá trị không. Với U1731C, cắm linh kiện vào ổ đo, bấm Ai và máy tự chọn chế độ L, C hoặc R.
Ba tần số thấp của máy khớp với nhóm linh kiện hay hỏng trong mạch nguồn tuyến tính và mạch điện lực: tụ lọc giá trị lớn, cuộn cảm lõi sắt, biến áp. Các mức 100 Hz và 120 Hz trùng với tần số gợn sóng sau chỉnh lưu toàn sóng ở lưới 50 Hz và 60 Hz, phù hợp để đo tụ lọc nguồn đúng điều kiện làm việc.
Chức năng ESR giúp sàng lọc tụ hóa bị khô. Cần hiểu đúng giới hạn: Keysight công bố sai số ESR bằng sai số trở kháng nhân với √(1 + Q²). Với tụ hóa tổn hao lớn, Q thấp, số ESR dùng được; với tụ chất lượng cao, Q lớn, con số này chỉ mang tính tham khảo.
Kiểm tra đầu vào và dây chuyền sản xuất: phân loại linh kiện theo dung sai

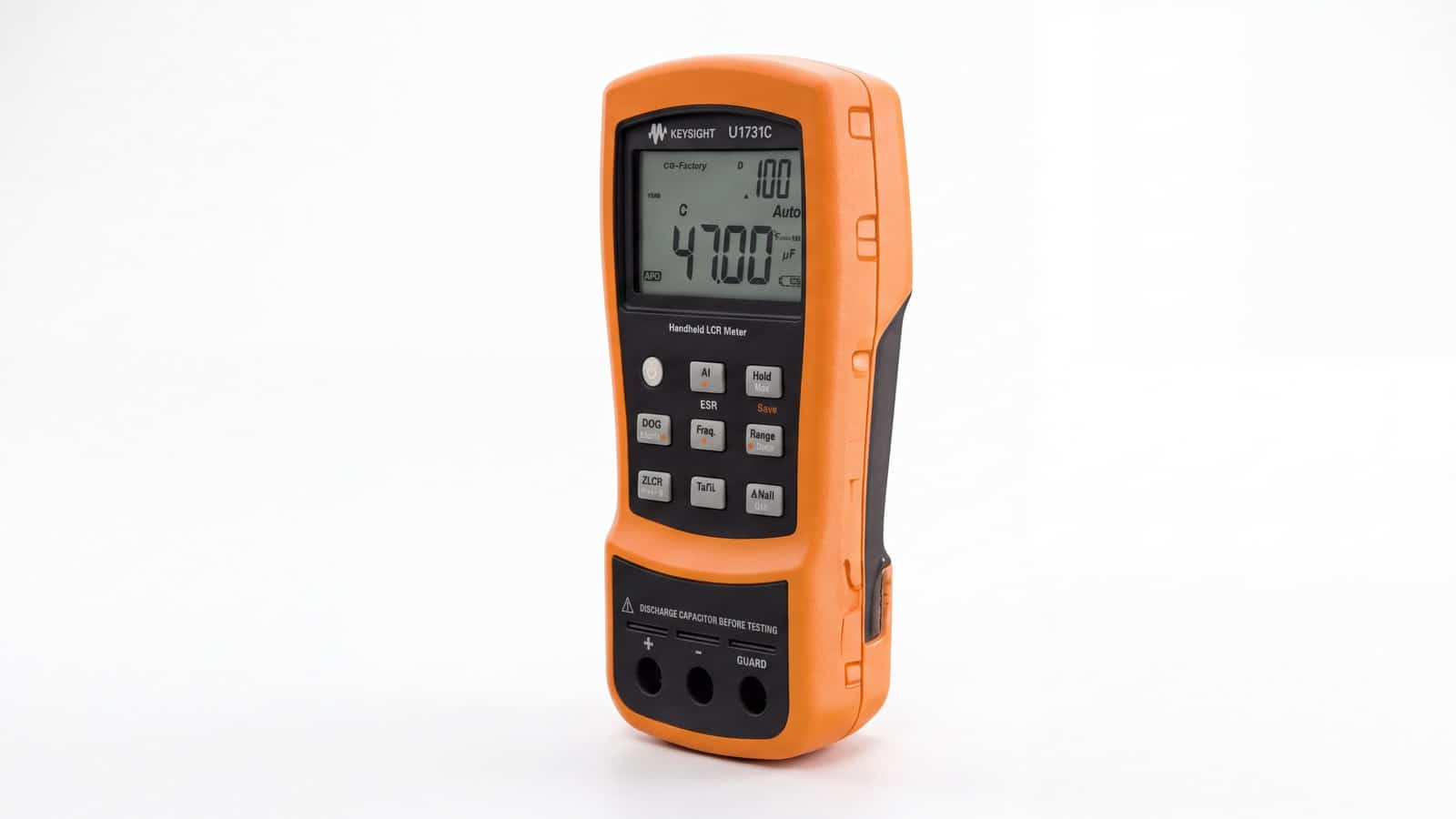

Đây là nơi một LCR Meter Keysight cầm tay tiết kiệm thời gian rõ nhất. Bộ phận IQC cần biết lô linh kiện có nằm trong dung sai trước khi lên chuyền. U1731C có hai công cụ:
- Chế độ Tol%: đặt một linh kiện chuẩn làm giá trị tham chiếu, chọn dung sai 1%, 5%, 10% hoặc 20%. Máy kêu một tiếng khi linh kiện nằm trong dung sai, kêu ba tiếng khi vượt.
- So sánh giới hạn trên/dưới (Limit): 32 bộ giới hạn, gồm 16 bộ cài sẵn từ nhà máy và 16 bộ người dùng tự đặt.
Chế độ ghi tĩnh (Rec) lưu giá trị lớn nhất, nhỏ nhất và trung bình trong một loạt phép đo. Để ghi dữ liệu lên PC, dùng cổng hồng ngoại với cáp IR-USB U5481A và phần mềm Keysight GUI Data Logger. Với linh kiện dán SMD, nhíp đo U1782B dùng được với dòng máy U1700.
Với tốc độ khoảng 1 lần đo mỗi giây, U1731C hợp với kiểm tra lấy mẫu bằng tay, không thay trạm đo tự động.
R&D và dựng mẫu: đo nhanh ngay cạnh bàn thiết kế
Kỹ sư thiết kế thường cần kiểm tra nhanh cuộn cảm tự quấn hay biến áp nhỏ trước khi hàn lên bo thử. Màn hình kép của U1731C hiển thị giá trị chính cùng D, Q hoặc θ (chuyển bằng phím), giúp đánh giá cả giá trị lẫn tổn hao của linh kiện trong một lần đo.
Máy mặc định mạch tương đương nối tiếp và cho đổi sang song song; lựa chọn này ảnh hưởng trực tiếp tới số đọc. Bài đo linh kiện thụ động: LCR, hệ số Q và mô hình tương đương giải thích chi tiết.
Giới hạn cần biết ở giai đoạn R&D: máy không quét tần số, không có 10 kHz hay 100 kHz, và không đặt được điện áp phân cực DC. Khi cần đặc tính theo tần số, hãy dùng máy đo LCR để bàn, ví dụ máy đo LCR Keysight E4980AL trong 5 ngành.
Giáo dục và phòng thí nghiệm đào tạo
Với các trường cao đẳng, đại học kỹ thuật và trung tâm đào tạo nghề điện tử, máy đo LCR cầm tay Keysight U1731C có ba điểm hợp với bài thực hành:
- Dạy khái niệm trở kháng phụ thuộc tần số: sinh viên đo cùng một tụ hay cuộn cảm ở 100 Hz, 120 Hz và 1 kHz, quan sát giá trị và hệ số D, Q thay đổi.
- Dạy quy trình đo đúng: máy có hiệu chỉnh Open/Short (mất khoảng 1,5 phút) và chức năng Null để trừ điện trở dây đo — hai bước mà Keysight yêu cầu trước khi áp dụng thông số độ chính xác.
- Vận hành đơn giản, bền: pin 9 V, tự tắt sau 5 phút không bấm phím (mặc định), bảo hành 3 năm cho máy theo User’s Guide.
Khi nào nên chọn LCR Meter Keysight khác thay vì U1731C
Ba tình huống U1731C không phù hợp:
- Cần đo tụ gốm nhỏ, cuộn cảm SMD vài µH: thang 20 pF và 20 µH chỉ có ở 10 kHz và 100 kHz, nên cần U1732C hoặc U1733C.
- Cần đo ESR tụ trong nguồn xung ở 100 kHz, hoặc cần DCR: chỉ U1733C có cả hai.
- Cần quét tần số, phân cực DC, số liệu cho hồ sơ chất lượng: dùng máy đo LCR để bàn.
Ngược lại, nếu linh kiện của bạn nằm ở vùng giá trị lớn — tụ lọc, cuộn lõi sắt, biến áp, điện trở — và cần mang máy đi, U1731C đáp ứng đủ ở cả ba tần số thấp.
U1731C giá, hiệu chuẩn và hỗ trợ tại Techmaster
Về U1731C giá: Techmaster không niêm yết giá cố định vì báo giá phụ thuộc cấu hình và phụ kiện (cáp IR-USB, nhíp SMD, dịch vụ hiệu chuẩn kèm theo). Vui lòng liên hệ báo giá qua trang sản phẩm U1731C.
Keysight khuyến nghị chu kỳ hiệu chuẩn một năm cho dòng máy này. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, nên có thể cung cấp máy cùng dịch vụ hiệu chuẩn định kỳ cho nhà máy cần hồ sơ truy xuất chuẩn. Xem thêm các dòng thiết bị đo Keysight mà Techmaster phân phối.
