Đo công suất RF theo cách truyền thống cần hai món: một cảm biến và một máy đo công suất để bàn. Cảm biến công suất Keysight U2049XA bỏ hẳn món thứ hai — toàn bộ phần đo nằm trong thanh thép không gỉ dài chưa tới hai gang tay, nối ra ngoài bằng cáp mạng. Bài viết mổ xẻ năm điểm khiến thiết kế này khác biệt, và cả những chỗ nó không phù hợp.
Thông số nền của Keysight U2049XA

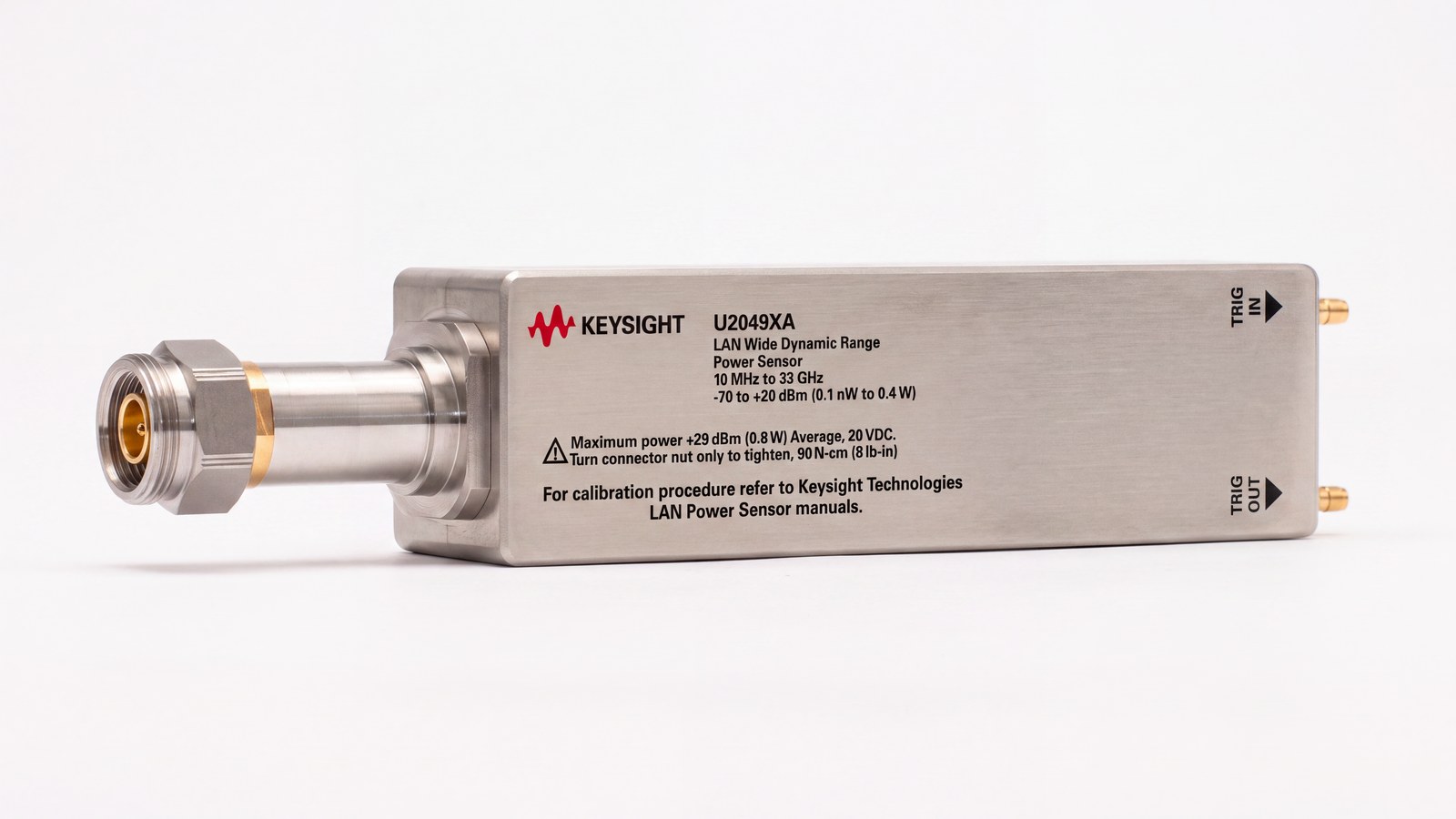

Số liệu lấy từ trang sản phẩm Keysight và từ chính mặt khắc của cảm biến.
| Thông số | Giá trị Keysight công bố |
|---|---|
| Dải tần | 10 MHz – 33 GHz |
| Dải công suất đo | −70 đến +20 dBm (0,1 nW – 0,4 W) |
| Công suất tối đa chịu được | +29 dBm (0,8 W) trung bình, 20 VDC |
| Kiểu đo | đỉnh, trung bình, tỉ số đỉnh/trung bình |
| Băng thông video | 5 MHz (cho đo công suất đỉnh) |
| Đầu nối | 3,5 mm (đực) |
| Kết nối | LAN có cấp nguồn qua Ethernet, giám sát xa tới 100 m |
| Hiệu chuẩn | tự chỉnh không và hiệu chuẩn tự động bên trong |
| Tuỳ chọn | TVA — hoạt động trong buồng chân không |
| Lực siết đầu nối | 90 N-cm (8 lb-in) |

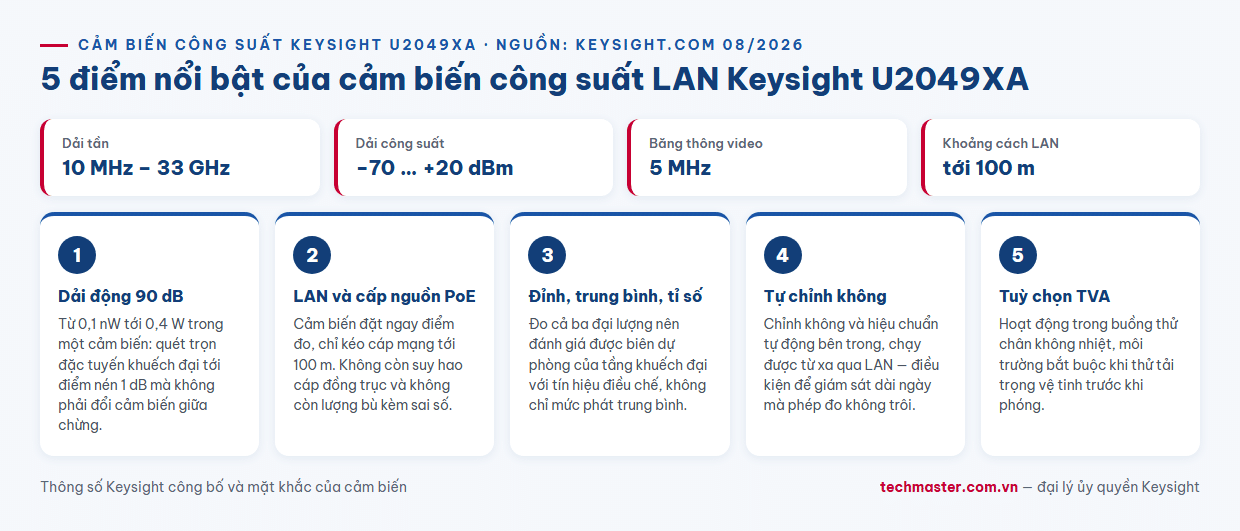

Điểm nổi bật 1: dải động 90 dB trong một cảm biến duy nhất
Từ −70 đến +20 dBm là khoảng 90 dB — tức tỉ số công suất một tỉ lần, từ 0,1 nW tới 0,4 W. Ý nghĩa thực tế nằm ở chỗ bạn không phải đổi cảm biến giữa chừng.
Hãy hình dung một phép đo đặc tuyến khuếch đại: quét công suất vào từ mức rất thấp cho tới điểm nén 1 dB. Với cảm biến dải hẹp, đoạn dưới nằm dưới ngưỡng nhạy và đoạn trên vượt ngưỡng chịu đựng, nên phải chia làm hai lần đo bằng hai cảm biến rồi ghép dữ liệu — và chỗ ghép luôn là chỗ có bậc thang sai số. Một cảm biến phủ trọn dải cho ra một đường liền mạch, đo bằng cùng một chuỗi hiệu chuẩn.
Điểm nổi bật 2: LAN và cấp nguồn qua Ethernet loại bỏ suy hao cáp
Đây là điểm thay đổi cách bố trí phép đo nhiều nhất. Cách làm truyền thống là kéo cáp đồng trục từ điểm đo về máy đo công suất. Cáp đồng trục dài gây suy hao phụ thuộc tần số, nên mỗi phép đo phải trừ đi một lượng bù — mà lượng bù đó tự nó cũng là một nguồn sai số, và càng lên tần số cao càng lớn.
Với U2049XA, cảm biến đặt ngay tại điểm đo, chỉ kéo cáp mạng về, xa tới 100 m, và cáp mạng cấp luôn nguồn cho cảm biến. Không có suy hao RF trên quãng đường đó vì tín hiệu đã thành số ngay tại cảm biến. Trong buồng đo phát xạ hay trên trạm phát xa, đây không phải tiện nghi mà là chênh lệch về độ chính xác.
Điểm nổi bật 3: đo đỉnh, trung bình và tỉ số đỉnh/trung bình
Với tín hiệu điều chế hiện đại, công suất trung bình một mình không mô tả được gì nhiều. Một sóng mang OFDM có tỉ số công suất đỉnh trên trung bình cao, và chính đỉnh mới là thứ đẩy tầng khuếch đại vào vùng phi tuyến. Đo được cả ba đại lượng bằng một thiết bị nghĩa là bạn đánh giá được biên dự phòng của bộ khuếch đại chứ không chỉ mức phát trung bình.
Băng thông video 5 MHz là giới hạn cần nhớ: nó xác định tốc độ biến thiên bao hình mà cảm biến còn theo kịp. Với xung có sườn nhanh hơn nhiều so với 5 MHz, giá trị đỉnh đọc được sẽ thấp hơn đỉnh thật.
Điểm nổi bật 4: tự chỉnh không và hiệu chuẩn tự động bên trong
Cảm biến công suất truyền thống cần một nguồn chuẩn 50 MHz trên mặt máy đo để hiệu chuẩn, và cần tháo cảm biến khỏi điểm đo mỗi lần chỉnh không. Khi cảm biến nằm trong buồng đo hoặc trên cột, việc đó rất tốn công.
U2049XA có chức năng chỉnh không và hiệu chuẩn tự động bên trong, nên chu trình này chạy được từ xa qua LAN. Với giám sát công suất dài hạn — theo dõi mức phát của một trạm suốt nhiều ngày — đây là điều kiện để phép đo không trôi mà không cần ai đến tận nơi.
Điểm nổi bật 5: tuỳ chọn TVA cho buồng chân không
Đây là điểm rất hẹp nhưng với ai cần thì không có phương án thay thế. Tuỳ chọn TVA cho phép cảm biến hoạt động trong buồng thử chân không nhiệt — môi trường bắt buộc khi thử nghiệm tải trọng vệ tinh trước khi phóng. Vật liệu và cấu trúc phải chịu được điều kiện chân không mà không thoát khí làm nhiễm bẩn buồng thử.
Những chỗ U2049XA không phải lựa chọn đúng

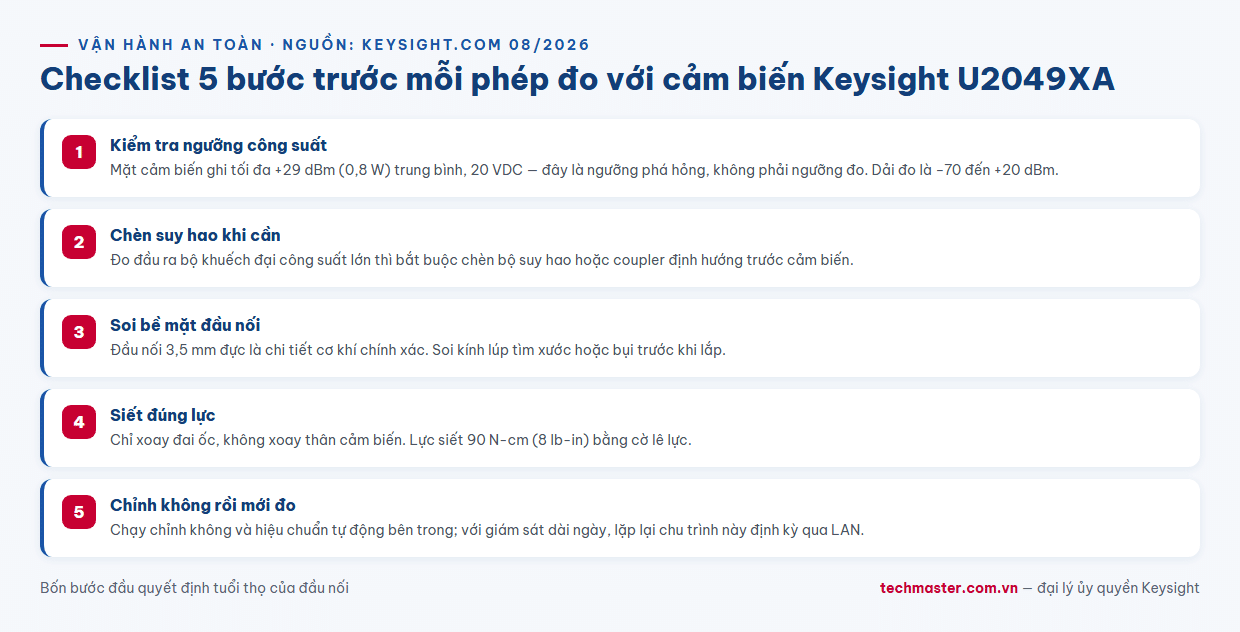

Cần nói rõ giới hạn. Thứ nhất, mức +29 dBm ghi trên thân máy là ngưỡng phá hỏng chứ không phải ngưỡng đo — khi đo đầu ra bộ khuếch đại công suất lớn, bắt buộc phải chèn bộ suy hao hoặc coupler định hướng trước cảm biến. Thứ hai, cảm biến cần hạ tầng mạng: nếu điểm đo không có cổng mạng và bộ chuyển mạch cấp nguồn PoE thì lợi thế lớn nhất của nó biến mất. Thứ ba, với xung có bao hình nhanh hơn nhiều so với băng thông video 5 MHz, cần thiết bị chuyên đo công suất xung.

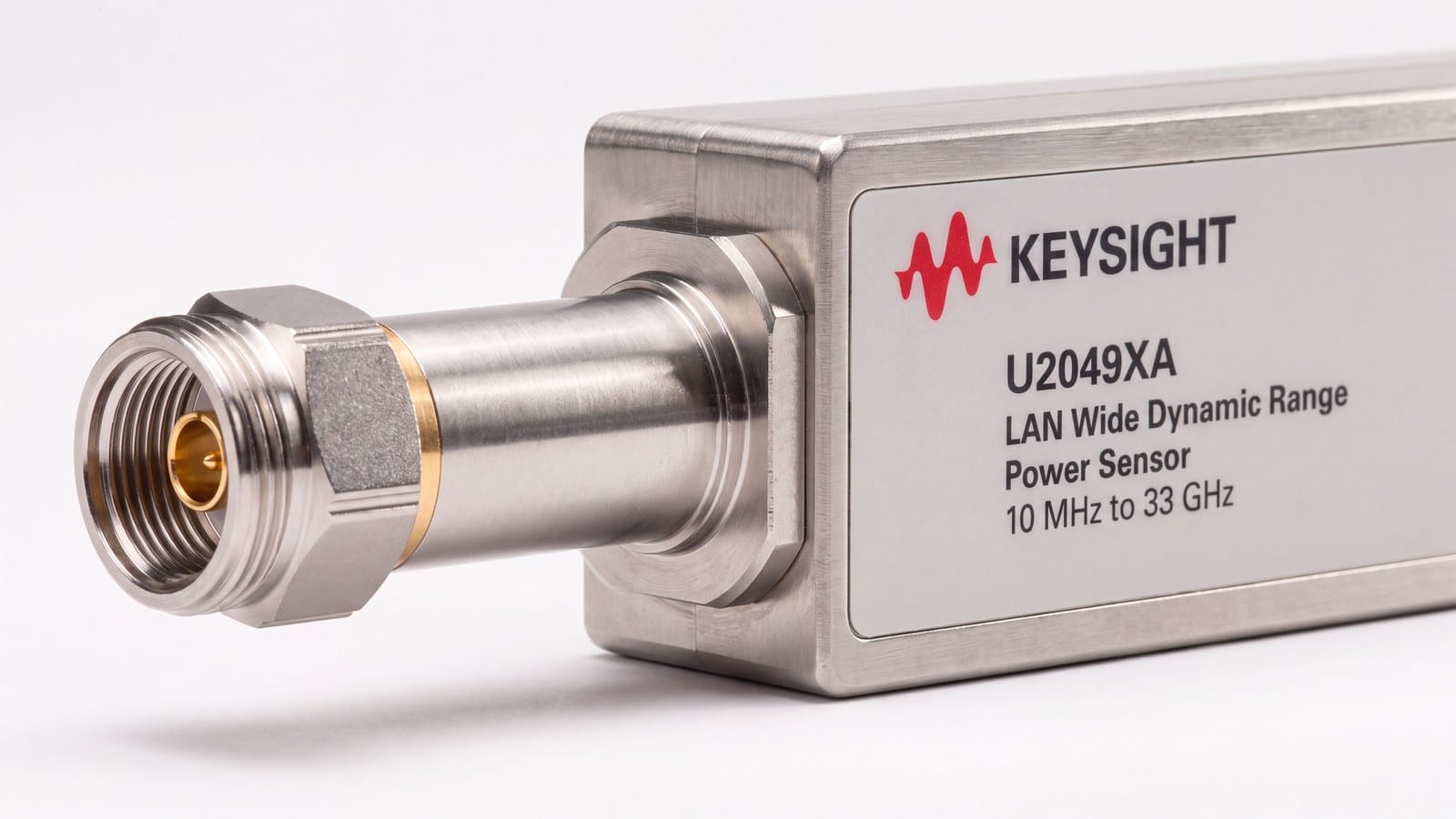

Về vận hành, đầu nối 3,5 mm là chi tiết cơ khí chính xác: chỉ xoay đai ốc khi siết, không xoay thân cảm biến, và siết đúng 90 N-cm bằng cờ lê lực. Đây là thứ quyết định tuổi thọ của phép đo nhiều hơn bất kỳ thông số nào trong bảng.
Chọn cảm biến hay chọn máy đo
Nếu phòng lab đã có máy đo công suất để bàn và các phép đo đều diễn ra trên bàn, cảm biến LAN không mang lại nhiều lợi ích. Ngược lại, nếu điểm đo nằm xa, nằm trong buồng, hoặc cần giám sát liên tục nhiều ngày, thì cảm biến công suất LAN Keysight U2049XA 33 GHz giải quyết đúng bài toán đó. Bài cảm biến công suất RF Keysight U2049XA theo ngành nghề đi sâu hơn vào bối cảnh từng ngành, còn danh mục thiết bị đo lường liệt kê các phương án đo công suất khác.
Mua và hỗ trợ tại Việt Nam
Techmaster Electronics là đại lý uỷ quyền Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Với cảm biến công suất, nên hiệu chuẩn định kỳ theo chu kỳ nhà sản xuất khuyến nghị và kiểm tra bề mặt đầu nối bằng kính lúp trước mỗi đợt đo quan trọng.
Câu hỏi thường gặp
Cảm biến công suất Keysight U2049XA có gì nổi bật?
Năm điểm chính: dải động 90 dB từ −70 đến +20 dBm trong một cảm biến duy nhất nên không phải đổi cảm biến giữa phép đo; kết nối LAN có cấp nguồn qua Ethernet xa tới 100 m giúp loại bỏ suy hao cáp đồng trục; đo được cả công suất đỉnh, trung bình và tỉ số đỉnh trên trung bình với băng thông video 5 MHz; tự chỉnh không và hiệu chuẩn tự động bên trong nên chạy được từ xa; và tuỳ chọn TVA cho phép hoạt động trong buồng thử chân không nhiệt.
Dải động 90 dB của U2049XA có ý nghĩa gì khi đo bộ khuếch đại?
Nó cho phép quét toàn bộ đặc tuyến từ mức tín hiệu rất nhỏ tới điểm nén 1 dB bằng một cảm biến và một chuỗi hiệu chuẩn duy nhất. Với cảm biến dải hẹp, đoạn dưới nằm dưới ngưỡng nhạy còn đoạn trên vượt ngưỡng chịu đựng nên phải đo hai lần bằng hai cảm biến rồi ghép dữ liệu, và chỗ ghép luôn tạo ra bậc thang sai số.
U2049XA chịu được mức công suất tối đa bao nhiêu?
Mặt cảm biến ghi công suất tối đa +29 dBm tức 0,8 W trung bình và 20 VDC. Đây là ngưỡng phá hỏng chứ không phải ngưỡng đo — dải đo công bố là −70 đến +20 dBm. Khi đo đầu ra của bộ khuếch đại công suất lớn, bắt buộc chèn bộ suy hao hoặc coupler định hướng trước cảm biến. Khi lắp chỉ được xoay đai ốc của đầu nối với lực siết 90 N-cm.
