Chọn một máy phát sóng tùy ý (AWG) trong họ AXIe của Keysight thường bắt đầu bằng một câu hỏi sai: “máy nào nhanh nhất?”. Keysight M8190A không chạy đua tốc độ lấy mẫu. Nó giữ độ phân giải cao, 14 bit ở 8 GSa/s hoặc 12 bit ở 12 GSa/s, trong khi các model đàn em như M8195A, M8196A, M8199A và M8199B đổi bit lấy tốc độ và băng thông. Bài này đặt các model cạnh nhau bằng số liệu Keysight công bố, rồi đưa ra một cây quyết định để chọn đúng máy cho ứng dụng của bạn.

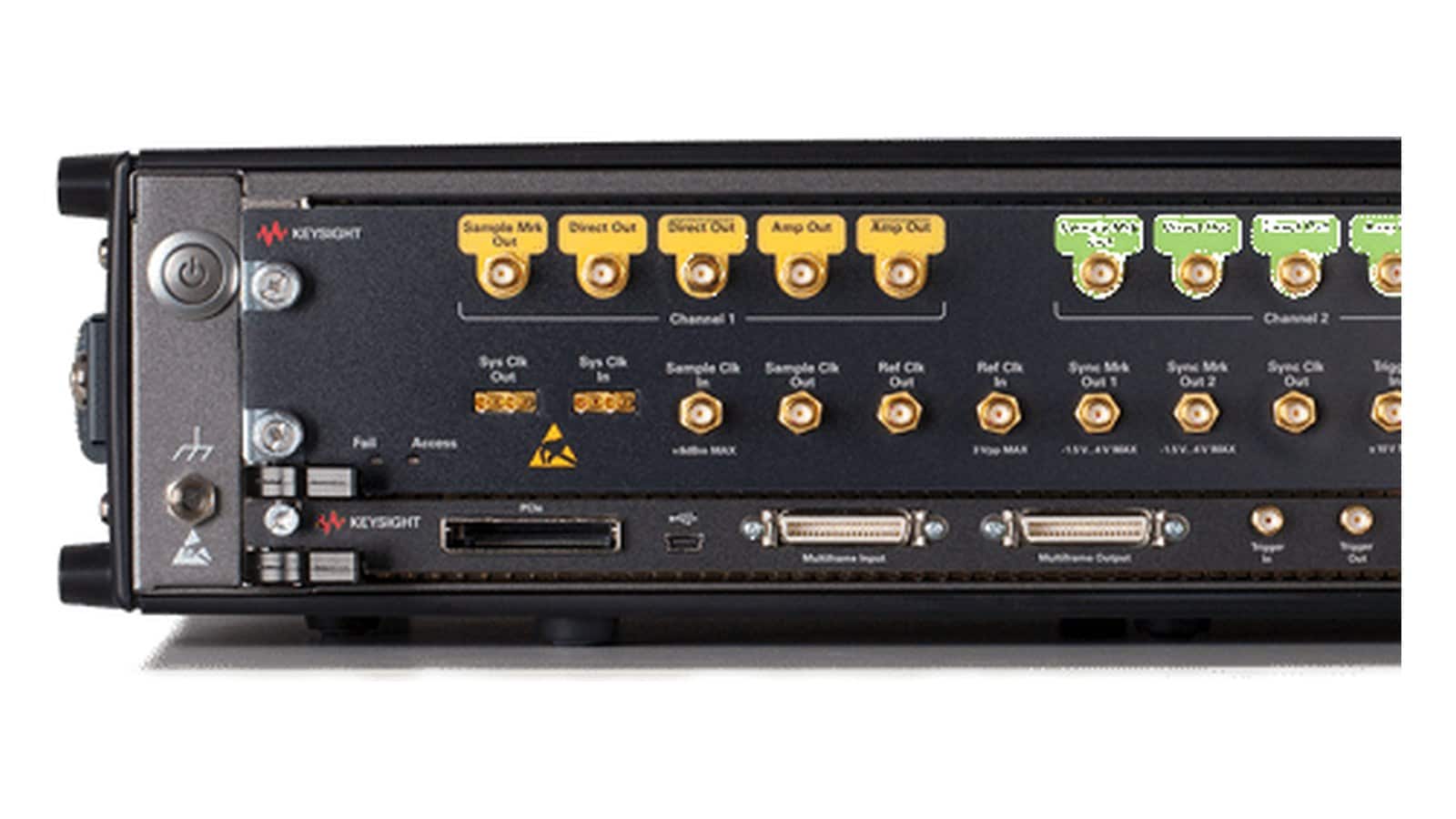

Keysight M8190A thông số: hai chế độ DAC, một module
Theo trang sản phẩm Keysight, M8190A là AWG chính xác với hai thiết lập DAC có thể chuyển đổi: 14 bit đến 8 GSa/s và 12 bit đến 12 GSa/s, tốc độ lấy mẫu biến thiên từ 125 MSa/s. Băng thông analog là 5 GHz. Máy có 1 hoặc 2 kênh trong module AXIe một khe, bộ nhớ 128 MSa tiêu chuẩn, nâng được lên 2 GSa mỗi kênh và có chế độ sắp xếp chuỗi (sequencing) nâng cao. Keysight cũng nêu ENOB 12,25 bit và jitter nội tại 15 fs rms.
Ai cần cấu hình nhiều hơn hai kênh có thể dùng hệ thống nhiều kênh M8190S: cấu hình 4 và 8 kênh ghép từ khung M9505A, module đồng bộ M8192A và các module M8190A. Nếu bạn đang tìm M8190A giá và cấu hình, hãy chuẩn bị trước dung lượng bộ nhớ, số kênh và tùy chọn tốc độ; Techmaster báo giá theo yêu cầu, vui lòng liên hệ báo giá.

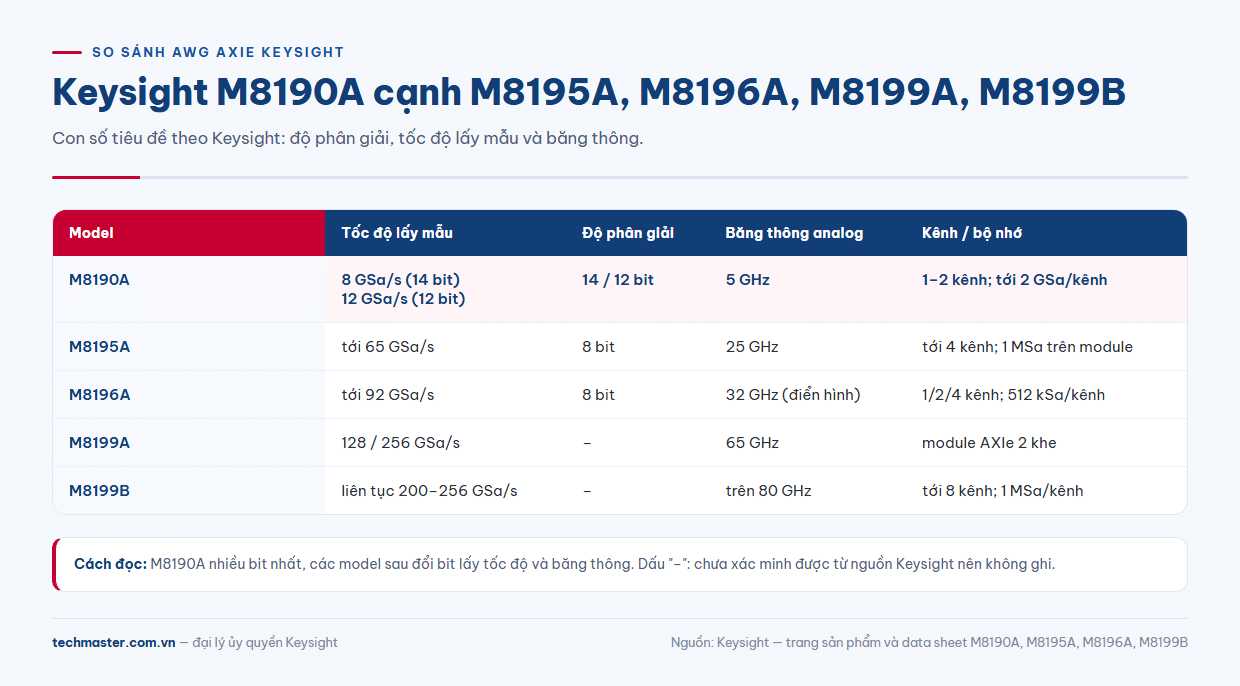

Bảng so sánh Máy Phát Sóng Hàm & Sóng Tùy Ý Keysight dòng AXIe
Dưới đây là các con số tiêu đề từ data sheet và trang sản phẩm Keysight cho từng model. Dấu gạch nghĩa là chúng tôi chưa xác minh được con số từ nguồn Keysight nên không ghi.
| Model | Tốc độ lấy mẫu | Độ phân giải | Băng thông analog | Kênh / bộ nhớ |
|---|---|---|---|---|
| M8190A | 8 GSa/s (14 bit); 12 GSa/s (12 bit) | 14 / 12 bit | 5 GHz | 1–2 kênh; tới 2 GSa mỗi kênh |
| M8195A | tới 65 GSa/s | 8 bit | 25 GHz | tới 4 kênh; 1 MSa trên module, mở rộng 2 GSa |
| M8196A | tới 92 GSa/s | 8 bit | 32 GHz (điển hình) | 1, 2 hoặc 4 kênh; 512 kSa mỗi kênh |
| M8199A | 128 / 256 GSa/s | – | 65 GHz | module AXIe 2 khe |
| M8199B | liên tục 200 – 256 GSa/s | – | trên 80 GHz | tới 8 kênh đồng bộ; 1 MSa mỗi kênh |
Đổi bit lấy băng thông: vì sao M8190A vẫn có chỗ đứng
Nhìn bảng, dễ kết luận M8190A “chậm”. Thực ra đây là sự đánh đổi có chủ đích. Một DAC 14 bit cho độ phân giải biên độ mịn hơn nhiều so với DAC 8 bit, nên phù hợp tín hiệu cần độ động và độ tuyến tính: vô tuyến băng rộng, chirp radar, mô phỏng tín hiệu điều chế phức tạp, kích thích cho bộ chuyển đổi dữ liệu. Băng thông 5 GHz đủ cho phần lớn tín hiệu băng gốc và IF; còn khi cần tín hiệu nối tiếp tốc độ cao như PAM4 hoặc quang kết hợp thì mới cần tới các model 8 bit.
Ngược lại, M8195A, M8196A, M8199A và M8199B hướng tới truyền dẫn nối tiếp và quang. M8195A đã được chúng tôi phân tích riêng trong bài ứng dụng máy phát sóng tùy ý Keysight M8195A, gồm PAM4, quang kết hợp và chirp radar. Bài này tập trung vào chọn máy, không lặp lại phần ứng dụng đó.

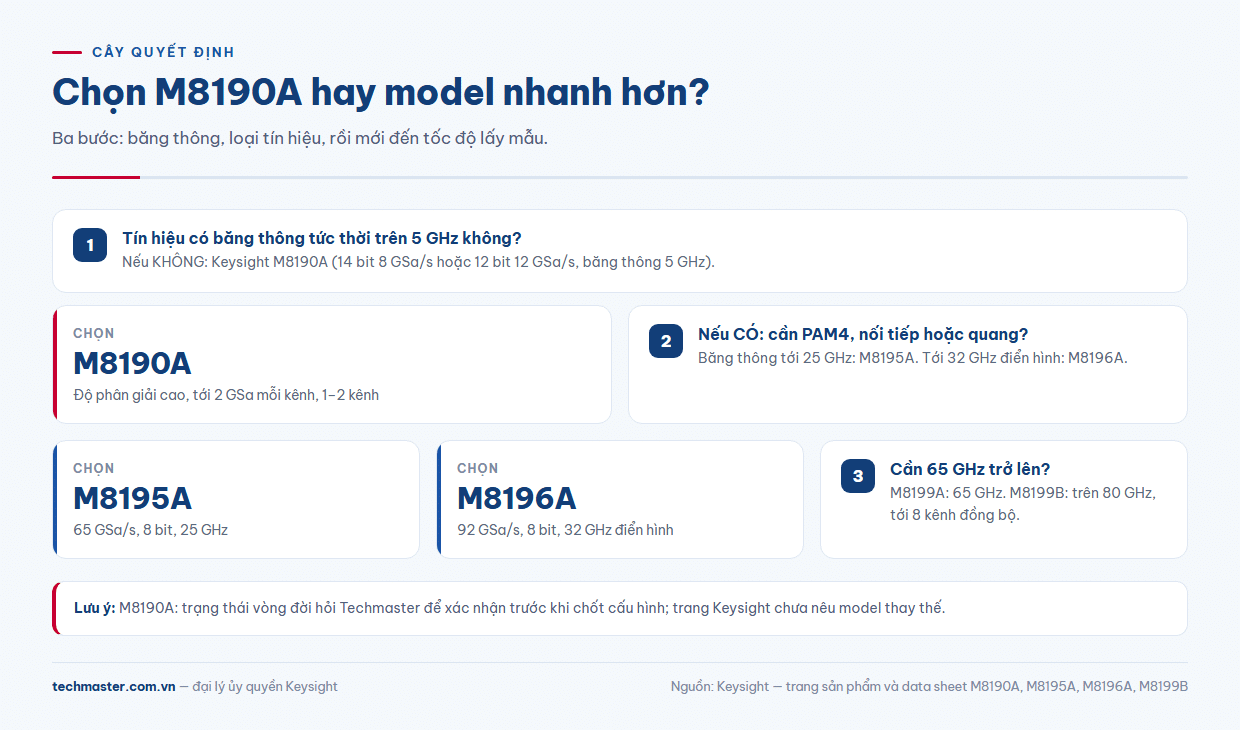

Cây quyết định: chọn M8190A hay model nhanh hơn
Đi lần lượt từ ba câu hỏi, theo thứ tự quan trọng:
- Bước 1. Tín hiệu của bạn có băng thông tức thời trên 5 GHz không? Nếu không, M8190A là ứng viên đầu tiên vì có độ phân giải 12 – 14 bit. Nếu có, sang bước 2.
- Bước 2. Bạn cần xung nối tiếp, PAM4 hay quang kết hợp? Nếu cần băng thông tới 25 GHz, xem M8195A (65 GSa/s, 8 bit); tới 32 GHz điển hình, xem M8196A (92 GSa/s, 8 bit).
- Bước 3. Có cần băng thông 65 GHz trở lên? Khi đó là phạm vi của M8199A (65 GHz) và M8199B (trên 80 GHz, đồng bộ tới 8 kênh).
Ba tình huống chọn máy thường gặp
Phòng R&D vô tuyến và radar. Cần dạng sóng chirp hoặc điều chế phức tạp với độ tuyến tính tốt, tín hiệu nằm trong vài GHz: M8190A phù hợp vì độ phân giải 12 – 14 bit và bộ nhớ lên tới 2 GSa cho phép phát chuỗi dài, kèm sắp xếp chuỗi để ghép nhiều đoạn sóng.
Phòng thí nghiệm truyền dẫn nối tiếp. Cần tạo tín hiệu PAM4 hay NRZ tốc độ cao: băng thông 5 GHz sẽ không đủ, nên xem M8195A hoặc M8196A. Đây là lúc chấp nhận 8 bit để có tốc độ lấy mẫu 65 – 92 GSa/s.
Nghiên cứu quang và truyền dẫn thế hệ sau. Cần băng thông 65 GHz trở lên và nhiều kênh đồng bộ: M8199A hoặc M8199B. Với nhóm này, hãy trao đổi với kỹ sư Techmaster về cấu hình khung và số kênh từ sớm, vì thời gian chuẩn bị thường dài hơn các model còn lại.
Trạng thái sản phẩm và lưu ý khi mua M8190A
Về vòng đời: tại thời điểm viết bài, trang sản phẩm Keysight vẫn niêm yết M8190A và không đưa thông báo ngừng sản xuất hay model thay thế. Chúng tôi không tìm thấy thông báo end-of-life chính thức, nên không khẳng định máy đã ngừng. Nếu dự án cần cam kết nguồn cung dài hạn, hãy hỏi Techmaster để xác nhận tình trạng mới nhất với Keysight trước khi chốt cấu hình.

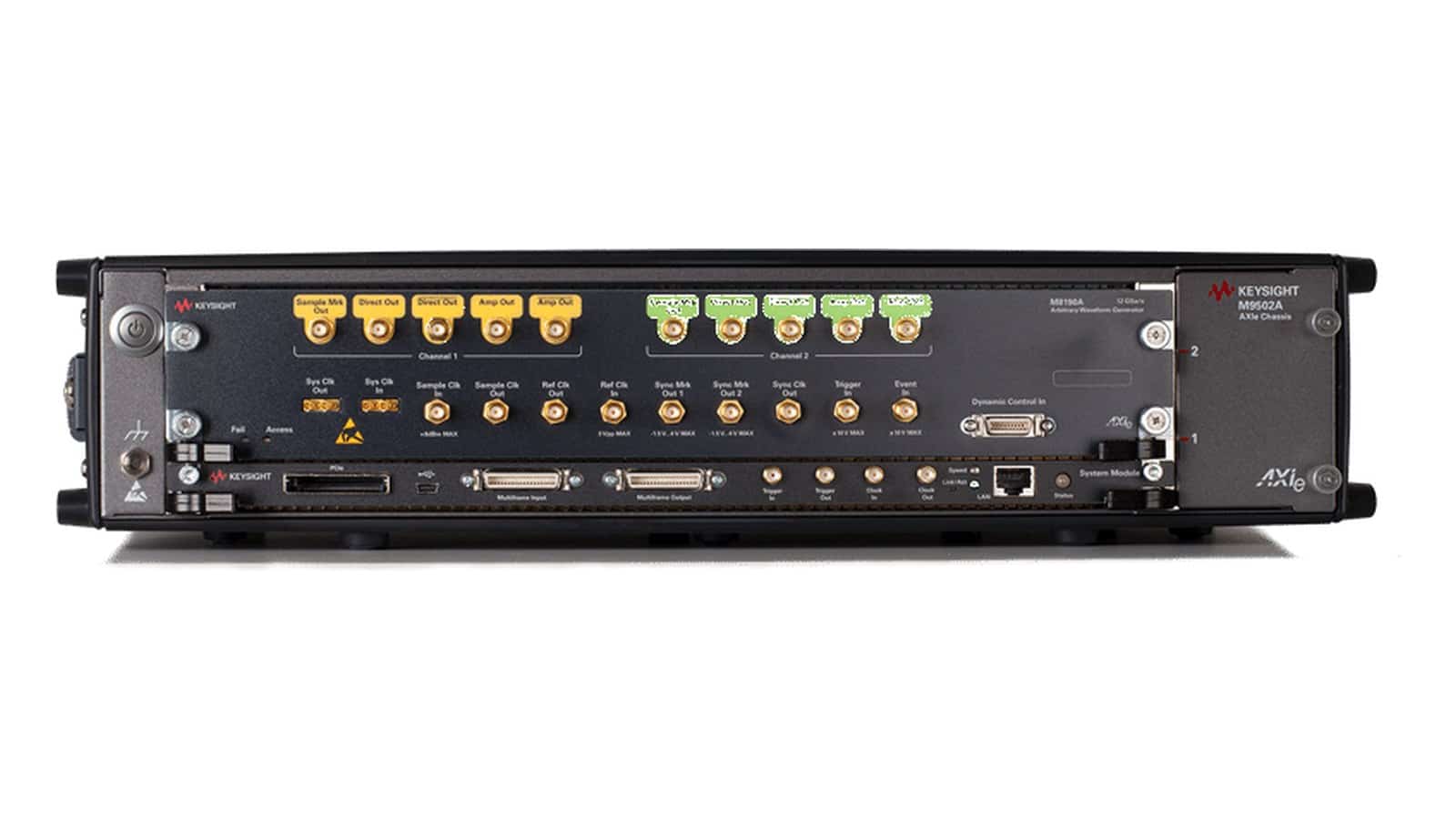

Ngoài ra, M8190A là module AXIe nên cần khung chạy máy tương thích; hệ nhiều kênh dùng khung M9505A kèm M8192A như đã nêu. Hãy kiểm tra cấu hình khung cụ thể với kỹ sư trước khi mua, đặc biệt khi định nâng cấp lên model khác trong họ AXIe.
Checklist trước khi hỏi M8190A giá và thông số cấu hình
- Băng thông tín hiệu cần phát (so với 5 GHz).
- Cần 14 bit ở 8 GSa/s hay 12 bit ở 12 GSa/s.
- Số kênh: 1, 2 hay hệ 4 – 8 kênh đồng bộ.
- Độ dài dạng sóng: 128 MSa tiêu chuẩn hay nâng tới 2 GSa mỗi kênh.
- Khung AXIe hiện có hay cần mua mới.
Muốn hiểu nền tảng về tốc độ lấy mẫu và độ phân giải của AWG trước khi so sánh, đọc máy phát sóng tùy ý (AWG) là gì và cách chọn. Với bài toán đa kênh cho radar, xem thêm máy phát dạng sóng tùy ý đa kênh. Toàn bộ danh mục nằm ở trang Keysight của Techmaster.
Techmaster hỗ trợ gì khi chọn Keysight M8190A?
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, đồng thời có phòng hiệu chuẩn theo ISO/IEC 17025. Chúng tôi có thể giúp so sánh Keysight M8190A với các model còn lại theo đúng tín hiệu bạn cần, báo cấu hình và hiệu chuẩn sau bán hàng. Giá tùy cấu hình, vui lòng liên hệ báo giá.
