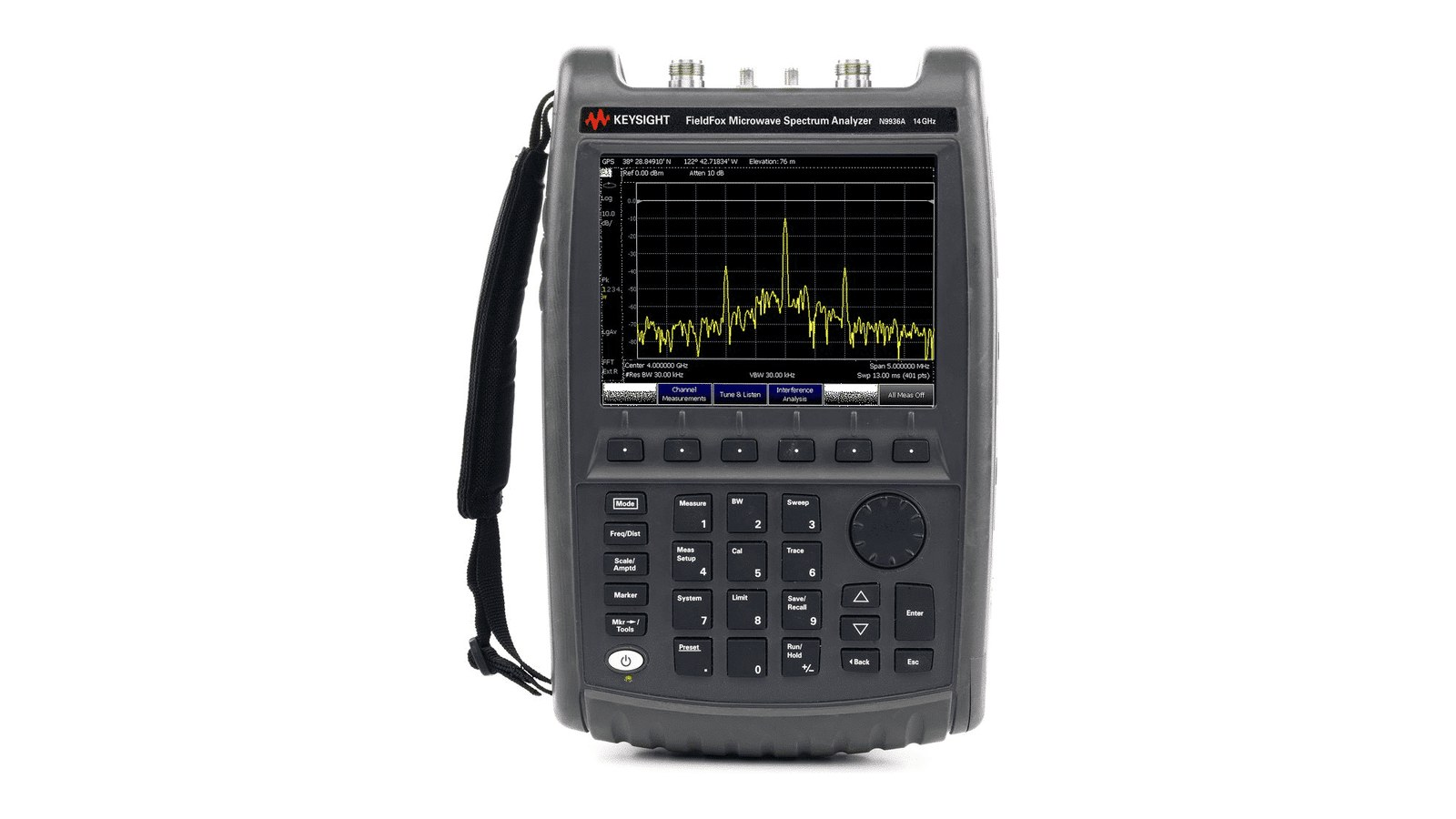

Keysight N9936A là máy phân tích phổ vi sóng cầm tay thuộc dòng FieldFox, phủ 100 kHz đến 14 GHz và chạy bằng pin. Ra hiện trường với một chiếc máy 3 kg, câu hỏi thực tế không phải “máy đo được gì” mà là “đo theo trình tự nào để kết quả đáng tin”. Bài này đi qua năm bước đo cho kỹ sư bảo trì, lắp đặt và xử lý nhiễu, kèm danh sách kiểm tra chọn cấu hình. Số liệu lấy từ trang sản phẩm Keysight và data sheet 5990-9783 của họ FieldFox.
Keysight N9936A dùng khi nào, và không dùng khi nào?
Trang sản phẩm Keysight mô tả N9936A là máy phân tích phổ vi sóng xách tay, chạy pin, dải tần tối đa 14 GHz, băng thông phân tích tối đa 10 MHz, băng thông streaming I/Q tối đa 1 MHz, và không có chức năng máy phân tích mạng vector (VNA). Ba con số cuối quyết định phạm vi dùng:
- Phù hợp: dò tín hiệu lạ, đo công suất kênh, kiểm tra hài và tín hiệu giả của bộ phát, tìm nguồn nhiễu quanh trạm, xác minh nhanh một đường truyền trước khi bàn giao.
- Không phù hợp: giải điều chế tín hiệu băng rộng trên 10 MHz, hoặc đo tham số S đầy đủ cả biên độ lẫn pha. Trường hợp thứ hai cần model có VNA, ví dụ N9926A cùng dải 14 GHz.
Nếu bạn chỉ cần tới 9 GHz, bài so sánh N9935A với các model FieldFox A-Series giúp cân nhắc trần tần số trước khi chọn máy.
N9936A thông số: những con số cần nhớ trước khi ra hiện trường

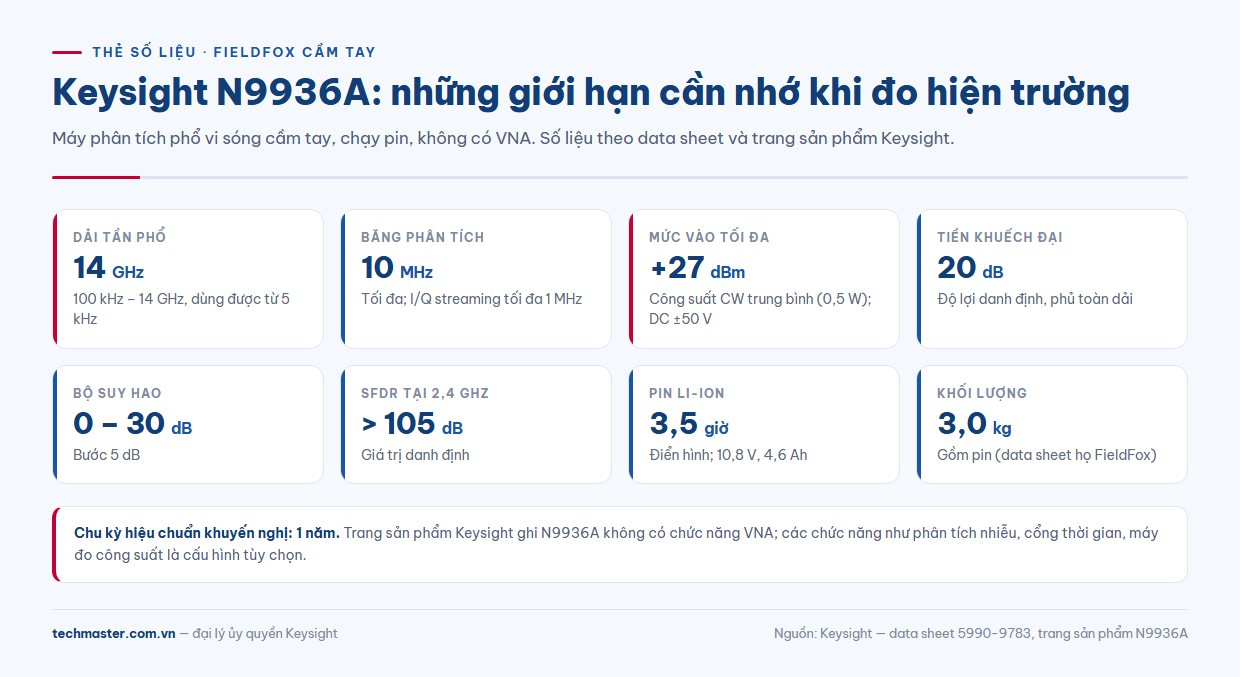

Dưới đây là các thông số lấy từ data sheet 5990-9783 và trang sản phẩm Keysight. Cột “Ý nghĩa khi đo” cho biết con số ảnh hưởng đến thao tác nào.
| Thông số | Giá trị | Ý nghĩa khi đo |
|---|---|---|
| Dải tần phân tích phổ | 100 kHz – 14 GHz (dùng được từ 5 kHz) | Máy có thể chỉnh về 0 Hz (zero span) để xem biên độ theo thời gian |
| Băng phân tích / I/Q streaming | 10 MHz / 1 MHz | Giới hạn độ rộng tín hiệu có thể phân tích liền một lần |
| Tiền khuếch đại | Phủ toàn dải, độ lợi danh định 20 dB | Dùng khi tín hiệu rất yếu |
| Bộ suy hao đầu vào | 0 – 30 dB, bước 5 dB | Bảo vệ đầu vào, chống quá tải |
| Mức vào an toàn tối đa | +27 dBm (0,5 W) công suất CW trung bình; ±50 VDC | Giới hạn cứng, vượt là hỏng đầu vào |
| Dải động tự do giả (SFDR) | Hơn 105 dB danh định tại 2,4 GHz | Khả năng thấy tín hiệu yếu cạnh tín hiệu mạnh |
| Chuẩn tần số | ±0,7 ppm (bảo đảm) cộng độ già hóa; ±0,010 ppm khi khóa GPS | Độ chính xác đọc tần số |
| Pin | Li-ion 10,8 V, 4,6 Ah; chạy khoảng 3,5 giờ (điển hình) | Lên kế hoạch ca đo |
| Khối lượng | 3,0 kg gồm pin (theo data sheet họ FieldFox) | Mang xách cả ngày |
Chu kỳ hiệu chuẩn Keysight khuyến nghị là 1 năm. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025 nên có thể xử lý hiệu chuẩn định kỳ cùng lúc tư vấn cấu hình.

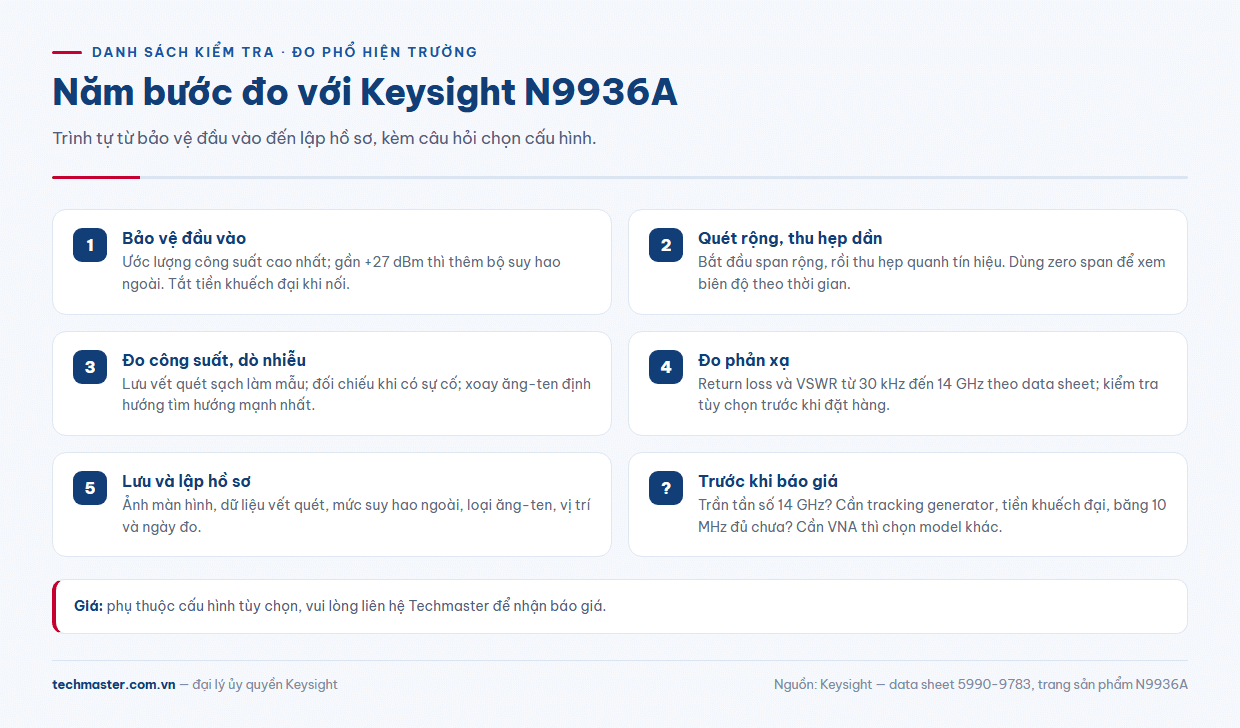

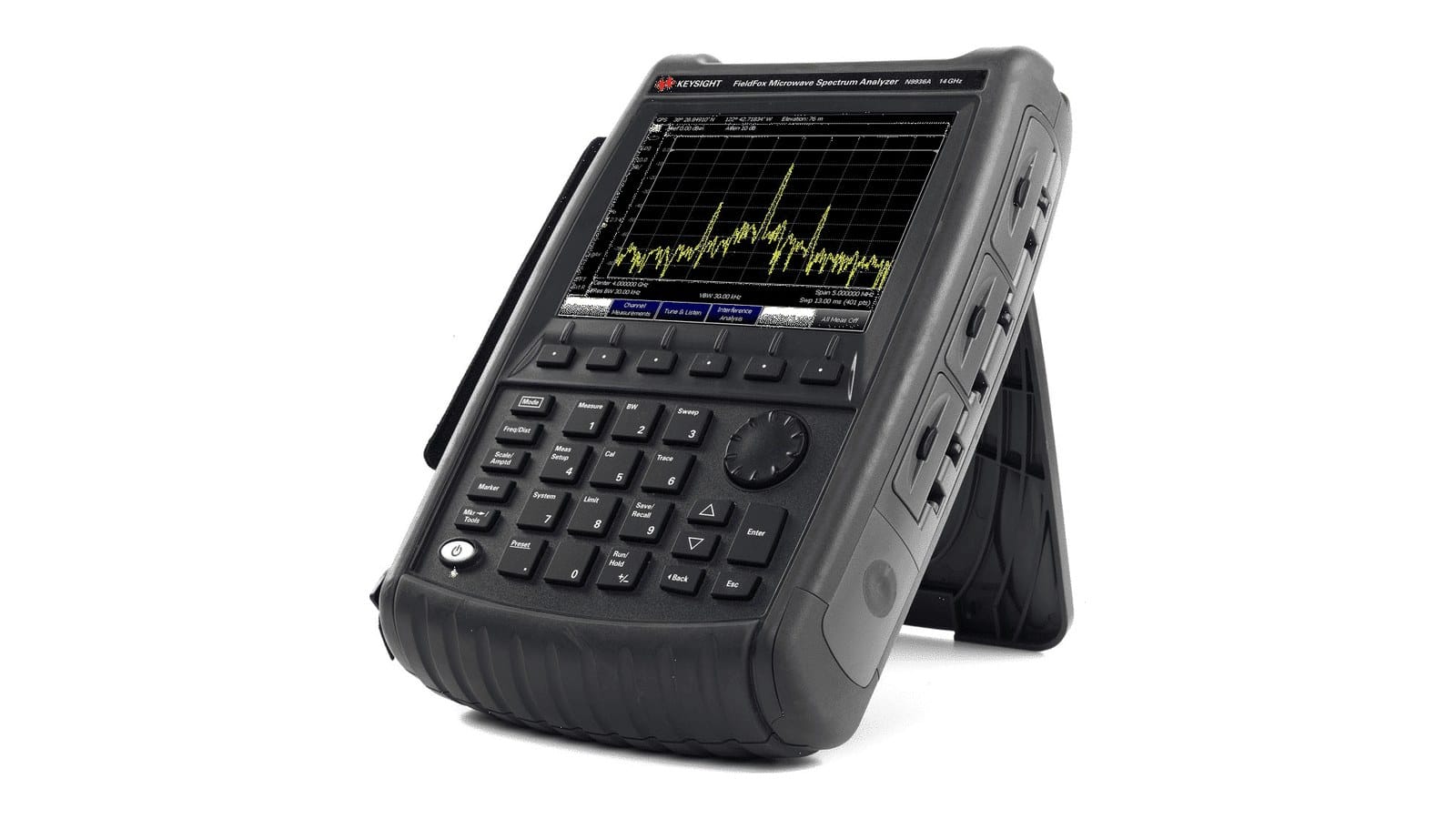

Bước 1 – Chuẩn bị: bảo vệ đầu vào và chọn mức tham chiếu
Phần lớn hư hỏng đầu vào đến từ việc nối thẳng ăng-ten hoặc bộ phát công suất lớn mà không tính suy hao. Với N9936A, hãy làm theo thứ tự:
- Ước lượng công suất cao nhất có thể xuất hiện. Nếu gần hoặc vượt +27 dBm, đặt thêm bộ suy hao ngoài hoặc bộ ghép định hướng trước máy.
- Tắt tiền khuếch đại, đặt suy hao đầu vào ở mức an toàn rồi mới nối tín hiệu.
- Khi đã thấy mức thực tế, giảm dần suy hao và đặt mức tham chiếu sát đỉnh tín hiệu để tận dụng dải động.
- Chờ máy ổn định nhiệt trước các phép đo cần độ chính xác biên độ cao; data sheet quy định rõ điều kiện kiểm chứng cho từng thông số.
Bước 2 – Quét phổ và đặt băng phân giải
Bắt đầu bằng span rộng để nhìn toàn cảnh, sau đó thu hẹp quanh tín hiệu cần quan tâm. Hai nguyên tắc dùng được ngay tại hiện trường:
- Băng phân giải hẹp hơn giúp thấy tín hiệu yếu cạnh tín hiệu mạnh nhưng làm quét chậm hơn.
- Tăng số lần thu mỗi điểm khi đo tín hiệu xung để lấy đúng đường bao phổ của xung.
Máy cũng có chế độ zero span cho phép xem biên độ theo thời gian tại một tần số, hữu ích để nhận ra tín hiệu ngắt quãng hoặc kiểm tra khung thời gian của tín hiệu TDD.
Bước 3 – Đo công suất và dò nguồn nhiễu
Trang sản phẩm Keysight liệt kê các cấu hình gồm phân tích nhiễu (interference analysis), cổng thời gian (time gating) và máy đo công suất tích hợp. Đây là những chức năng gắn với tùy chọn, nên cần xác nhận trong báo giá. Quy trình dò nhiễu thường theo bốn việc:
- Lưu một vết quét “sạch” khi hệ thống chạy bình thường làm mẫu so sánh.
- Khi có sự cố, quét lại cùng cài đặt và đối chiếu để thấy thành phần mới.
- Dùng ăng-ten định hướng và xoay máy để tìm hướng tín hiệu mạnh nhất.
- Ghi lại tần số, mức và thời điểm để truy vết nguồn.
Ví dụ trên một tuyến vi ba: nếu vết quét mới xuất hiện một đỉnh lạ gần tần số làm việc, bạn có thể tách xem nó là tín hiệu liên tục hay ngắt quãng bằng chế độ zero span, rồi mới quyết định thay đổi tần số hay xử lý nguồn phát.
Bước 4 – Đo phản xạ của đường truyền và ăng-ten
Data sheet liệt kê cho N9936A phép đo phản xạ (return loss, VSWR) từ 30 kHz đến 14 GHz. Nghĩa là cùng một máy có thể kiểm tra suy hao phản hồi của ăng-ten hoặc cáp, không chỉ xem phổ. Phép đo này cần tracking generator và hiệu chuẩn đầu đo; hãy kiểm tra tùy chọn trong configuration guide trước khi đặt hàng. Nếu công việc chính là đo cáp, ăng-ten và tham số S hai chiều, nên xét model có VNA thay vì dựa vào N9936A.
Bước 5 – Lưu kết quả và lập hồ sơ
Kết quả đo chỉ có giá trị khi truy vết được. Sau mỗi điểm đo, lưu ảnh màn hình và dữ liệu vết quét, đặt tên theo vị trí, ngày và cấu hình máy. Ghi kèm mức suy hao ngoài đã dùng, loại ăng-ten và vị trí đo. Khi cần lập báo cáo cho khách, hồ sơ này cho phép lặp lại phép đo và chứng minh sự thay đổi giữa hai thời điểm.
N9936A giá và cấu hình: danh sách kiểm tra trước khi đặt hàng
Máy nền chỉ là điểm xuất phát; chức năng thực tế phụ thuộc tùy chọn. Hãy trả lời năm câu hỏi sau trước khi nhờ báo giá:
- Trần tần số bạn cần là 14 GHz hay thấp hơn? Nếu 9 GHz đủ, có thể cân nhắc model thấp hơn.
- Có cần tracking generator và tiền khuếch đại toàn dải cho đo phản xạ và tín hiệu yếu không?
- Có cần phân tích nhiễu, cổng thời gian hoặc máy đo công suất tích hợp không?
- Băng 10 MHz có đủ cho tín hiệu bạn đo không?
- Bạn có cần VNA không? N9936A không có VNA.
N9936A giá thay đổi theo cấu hình, nên Techmaster báo giá theo từng danh sách tùy chọn; vui lòng liên hệ để nhận báo giá. Về vòng đời, trang sản phẩm Keysight vẫn liệt kê N9936A, và hãng cũng có model N9936B cùng dải 14 GHz. Nếu bạn đang cân nhắc hai thế hệ, hãy nhờ Techmaster đối chiếu data sheet từng bản thay vì suy ra từ tên model.
Xem trang Máy Phân Tích RF & Vi Sóng Cầm Tay FieldFox Keysight N9936A để biết cấu hình, hoặc quay lại trang tổng hợp thiết bị Keysight để so sánh với các dòng khác. Nếu cần xem đầy đủ N9936A thông số theo cấu hình hoặc đặt lịch hiệu chuẩn, hãy liên hệ đội kỹ thuật của chúng tôi.
