Keysight N8487A là cảm biến công suất nhiệt điện (thermocouple) thuộc dòng N8480, đo công suất trung bình từ 50 MHz đến 50 GHz, dải công suất −35 đến +20 dBm, đầu nối 2.4 mm. Nhiều người hỏi chiếc cảm biến này dùng ở đâu ngoài phòng lab. Bài này đi theo từng ngành nghề: điện tử, sản xuất, R&D, giáo dục, viễn thông 5G sóng milimet và hàng không, mỗi ngành làm được việc gì với N8487A. Các thông số đã đối chiếu với trang sản phẩm Keysight; phần nào chưa kiểm chứng được thì bài không ghi.
N8487A thông số: những gì cần biết trước khi chọn ngành ứng dụng

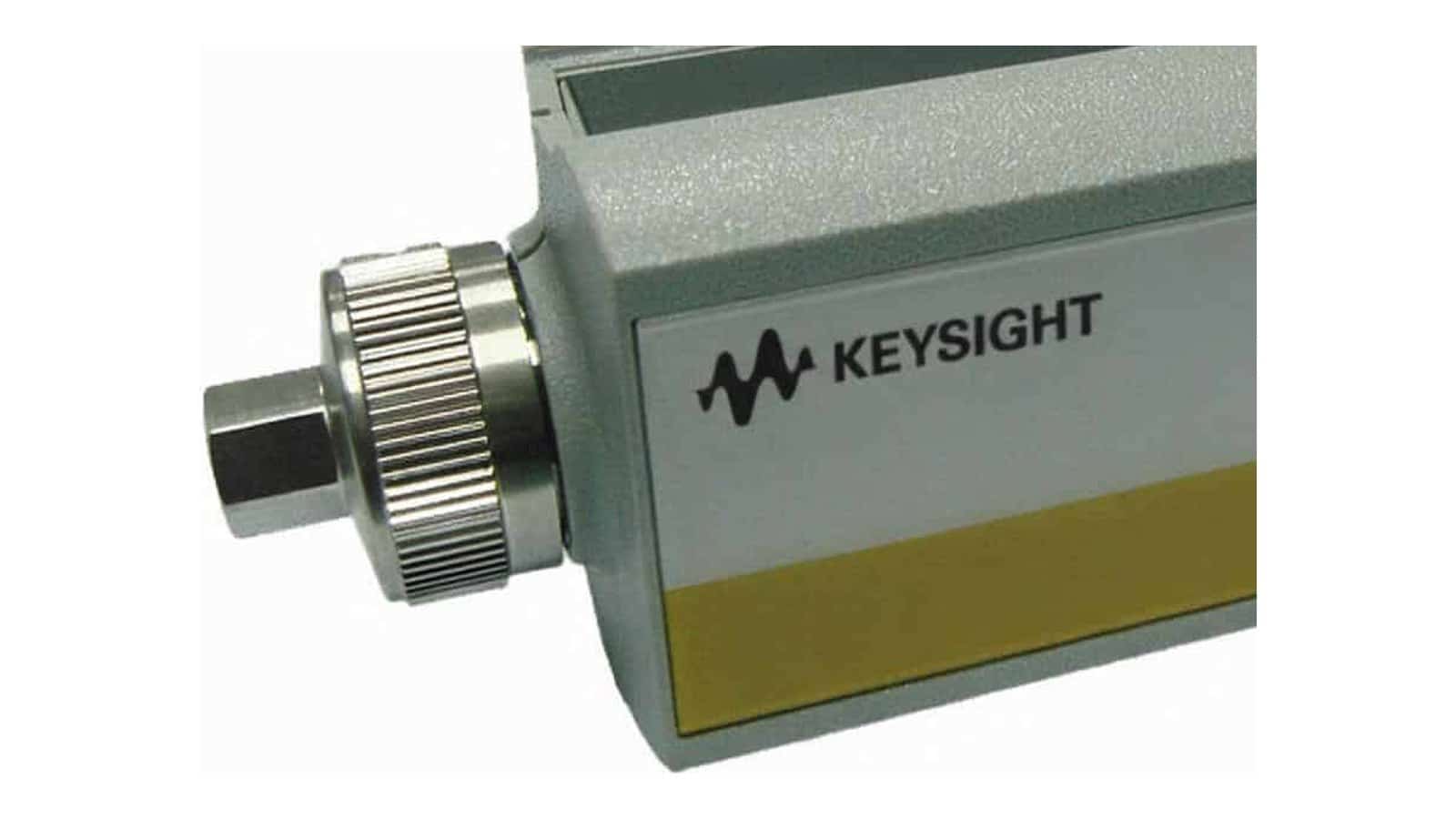

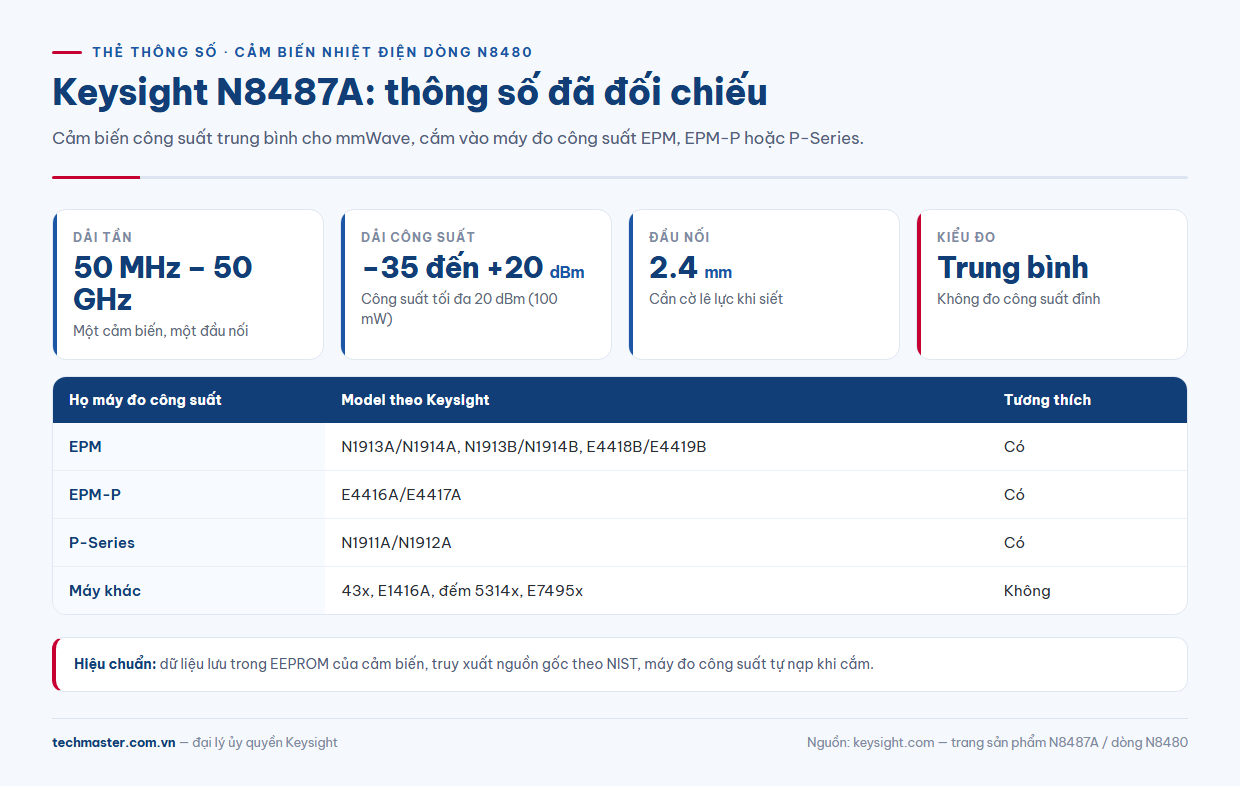

Trước khi nói chuyện ngành nghề, hãy chốt các N8487A thông số đã đối chiếu từ trang sản phẩm Keysight:
- Dải tần: 50 MHz – 50 GHz.
- Dải công suất: −35 đến +20 dBm; công suất tối đa 20 dBm (100 mW).
- Đầu nối: 2.4 mm.
- Kiểu đo: công suất trung bình (average), không phải công suất đỉnh.
- Dữ liệu hiệu chuẩn lưu trong EEPROM của cảm biến, truy xuất nguồn gốc theo NIST; máy đo công suất tự nạp khi cắm cảm biến.
Hai điểm quyết định mọi ứng dụng bên dưới: băng tần lên tới 50 GHz với một đầu nối 2.4 mm duy nhất, và trần công suất chỉ 100 mW. Cảm biến này đo tín hiệu nhỏ ở mmWave, không dùng cho đầu ra công suất lớn nếu chưa có bộ suy hao ngoài.
Máy đo công suất RF Keysight nào dùng được với N8487A?
N8487A không tự hiển thị kết quả; nó cắm vào một máy đo công suất. Theo Keysight, các máy tương thích gồm EPM (N1913A/N1914A, N1913B/N1914B, E4418B/E4419B) và EPM-P (E4416A/E4417A), cùng P-Series (N1911A/N1912A). Dòng N8480 không dùng được với các máy 43x, E1416A, bộ đếm vi ba 5314x và bộ kiểm tra trạm gốc E7495x. Với một máy đo công suất RF Keysight hai kênh như N1914A, bạn có thể đặt N8487A ở một kênh và một cảm biến băng thấp ở kênh còn lại. Bài Keysight N1914A trong các ngành đi sâu vào phía máy đo.
Nếu bạn muốn xem N8487A đứng đâu trong cả dòng, bài so sánh Keysight N8481A với N8482A, N8485A và E9300A đã trình bày phần chọn theo dải tần của họ N8480; bài này không lặp lại mà đi theo ngành.

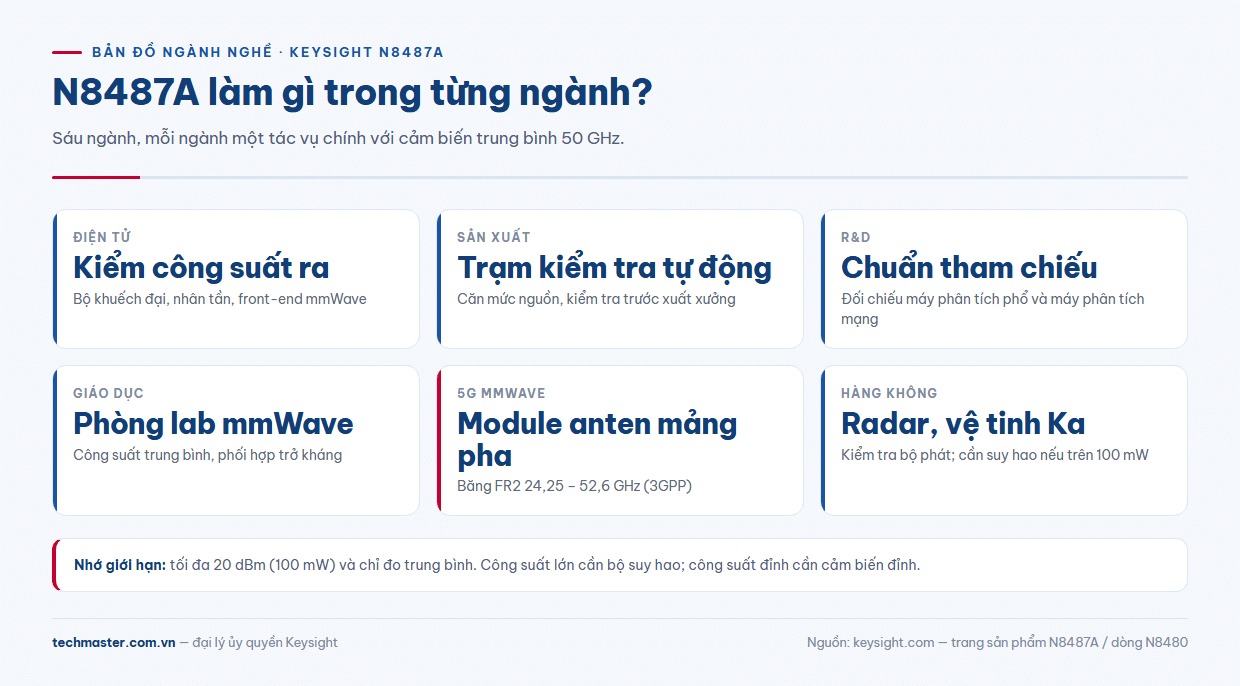

Keysight N8487A trong ngành điện tử và sản xuất
Ở dây chuyền sản xuất module RF, bài toán thường là kiểm tra công suất ra của bộ khuếch đại, bộ nhân tần hoặc front-end mmWave có đầu nối 2.4 mm. Cảm biến nhiệt điện đo công suất trung bình thật của tín hiệu, bất kể dạng điều chế, nên phù hợp khi tín hiệu là sóng mang liên tục hoặc điều chế phức tạp mà bạn chỉ cần công suất trung bình. Một số việc cụ thể:
- Kiểm tra công suất ra của bộ khuếch đại công suất mmWave trước khi xuất xưởng.
- Căn mức công suất của nguồn tín hiệu và bộ tạo sóng trong trạm kiểm tra tự động.
- Đo suy hao chèn của cáp và bộ lọc ở tần số cao bằng phương pháp so sánh công suất.
Dữ liệu hiệu chuẩn nằm trong EEPROM nên khi thay cảm biến giữa các trạm, không cần nhập hệ số tay, giảm lỗi thao tác của kỹ thuật viên.
Ứng dụng R&D và giáo dục
Trong phòng R&D, N8487A thường đóng vai trò chuẩn tham chiếu công suất cho mmWave: bạn chỉnh mức công suất của máy phân tích phổ hoặc máy phân tích mạng bằng cách đối chiếu với cảm biến công suất. Các việc thường gặp gồm xác nhận công suất ra của nguồn trước khi đưa vào thiết bị cần đo (DUT), kiểm tra độ phẳng công suất theo tần số và đối chiếu hai thiết bị đo khi kết quả lệch nhau.
Với trường đại học và viện nghiên cứu, lợi thế là một đầu nối 2.4 mm phủ tới 50 GHz, đủ cho phòng thí nghiệm sóng milimet, anten và truyền dẫn băng rộng. Sinh viên làm quen với khái niệm công suất trung bình, mất phối hợp trở kháng và đường chuẩn hiệu chuẩn một cách trực quan khi đọc kết quả ngay trên máy đo. Lưu ý đầu nối 2.4 mm khá nhỏ, cần cờ lê lực và quy trình thao tác sạch để tránh hỏng đầu nối.
Viễn thông 5G sóng milimet
5G băng FR2 theo 3GPP chạy ở dải 24,25 – 52,6 GHz, phần lớn nằm trong vùng làm việc của cảm biến này khi tần số không vượt 50 GHz. Tại đây N8487A phục vụ ba việc: xác nhận công suất ra của các module anten mảng pha và bộ chuyển đổi tần số, hiệu chỉnh nguồn tín hiệu dùng trong thử nghiệm, và làm điểm tham chiếu cho thiết bị đo khác trên cùng bàn thử. Vì đo công suất trung bình, tín hiệu OFDM băng rộng không làm khó cảm biến; còn nếu cần công suất đỉnh hay hình dạng xung, bạn cần cảm biến đỉnh, xem bài đo công suất đỉnh và công suất trung bình.
Hàng không và quốc phòng dân sự
Radar, liên lạc vệ tinh băng Ka và các liên kết vi ba thường làm việc ở tần số rất cao. Với N8487A, kỹ sư kiểm tra công suất ra của bộ phát, kiểm tra đường truyền cáp – ống dẫn sóng và kiểm tra lại bộ khuếch đại sau bảo trì. Do giới hạn 100 mW, thiết bị công suất lớn cần bộ ghép hướng hoặc bộ suy hao đã biết trước cảm biến. Cảm biến cũng thường được dùng làm chuẩn công tác trong phòng hiệu chuẩn nội bộ của đơn vị.
N8487A giá và cấu hình: nên hỏi gì khi báo giá
Trang sản phẩm Keysight cho biết N8487A đi kèm hỗ trợ kỹ thuật KeysightCare và bảo hành trả về Keysight, mỗi loại 3 năm. Khi xin N8487A giá và cấu hình, hãy chuẩn bị các thông tin sau để Techmaster tư vấn đúng một lần:
- Máy đo công suất bạn đang có (N1913A, N1914A, E4418B, E4419B hay dòng khác).
- Tần số cao nhất cần đo và mức công suất thực tế tại đầu cảm biến.
- Loại đầu nối trên DUT và nhu cầu adapter hoặc cáp.
- Cần hiệu chuẩn ban đầu hay hiệu chuẩn định kỳ.
Giá phụ thuộc cấu hình và thời điểm, vui lòng liên hệ báo giá. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Xem thêm các thiết bị khác tại danh mục Keysight; nếu cần cảm biến USB thay vì cắm máy đo, đọc chọn N8480 hay U8480 USB.
Câu hỏi thường gặp
N8487A đo được công suất đỉnh không? Không, đây là cảm biến công suất trung bình. Muốn đo xung hay đỉnh cần cảm biến chuyên dụng.
N8487A dùng với máy đo nào? EPM, EPM-P và P-Series như N1913A, N1914A, E4418B, E4416A, N1911A theo danh sách tương thích của Keysight.
Công suất tối đa là bao nhiêu? 20 dBm (100 mW).
