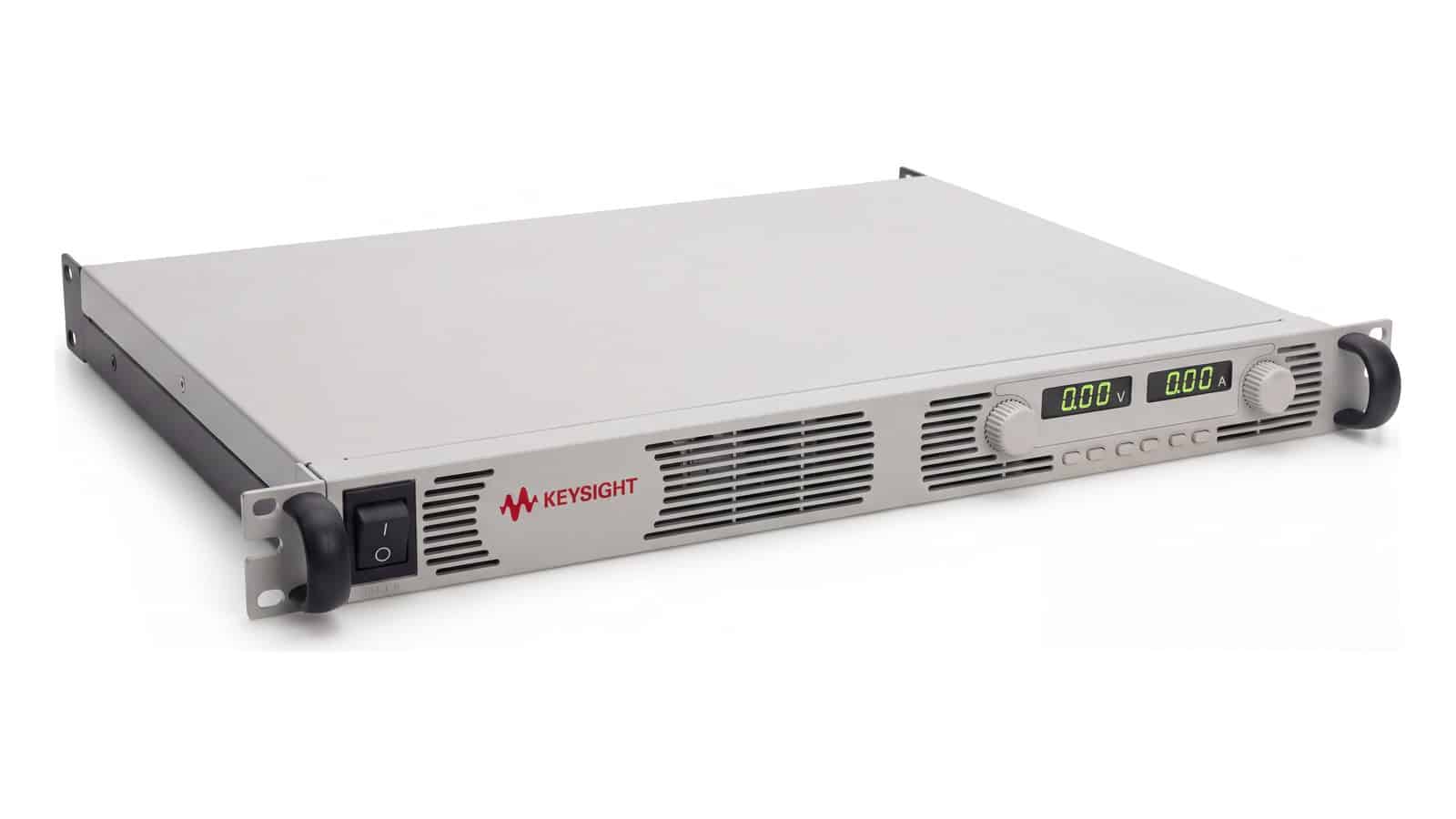

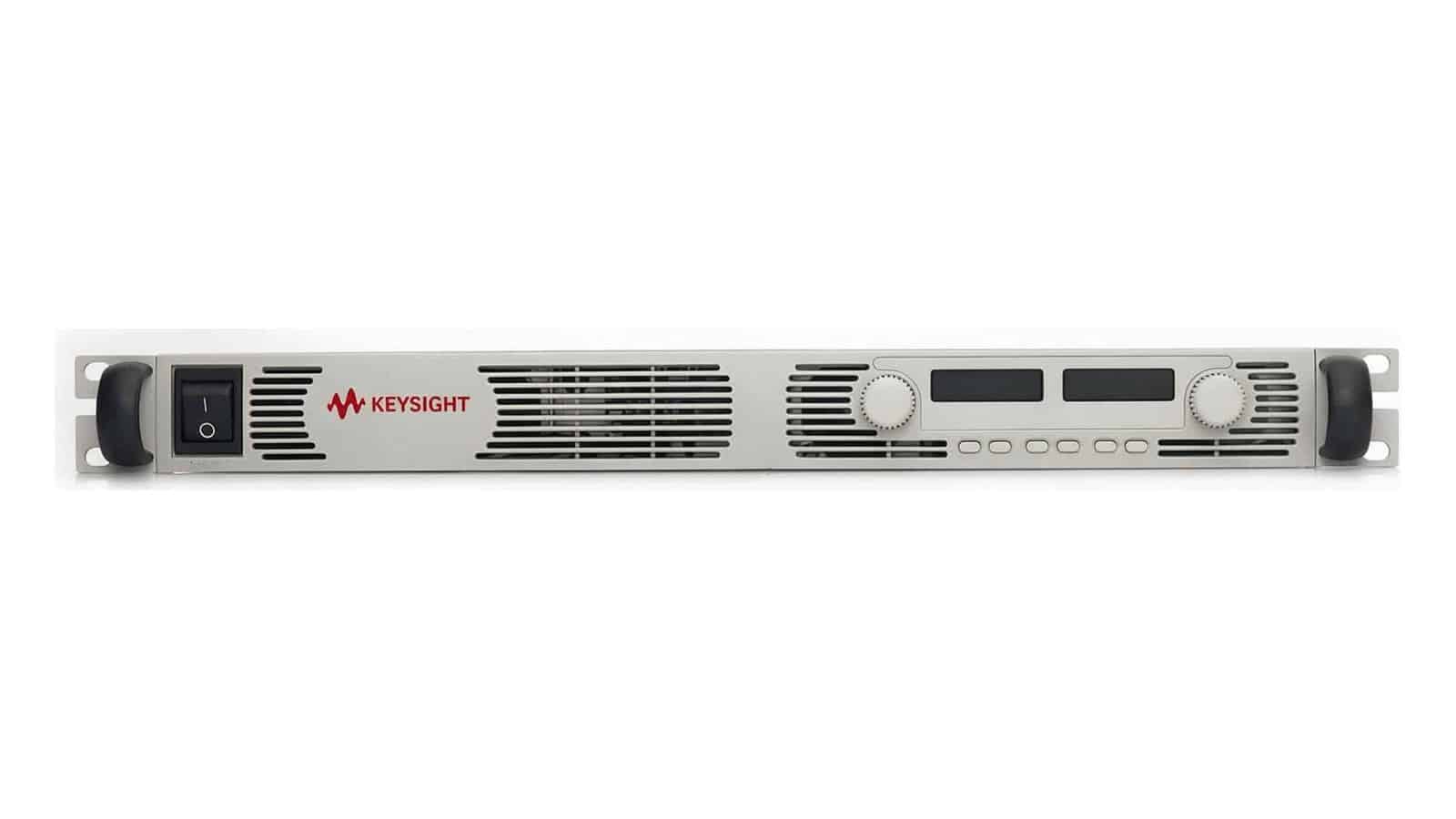

Keysight N5750A là nguồn DC hệ thống 150 V, 5 A, 750 W trong dòng N5700, gọn trong một khoảng rack 1U. Cùng một họ còn có đủ mức 6 V đến 600 V, công suất 750 W hoặc 1500 W, nên câu hỏi thực tế của kỹ sư không phải “N5750A mạnh cỡ nào” mà là “đúng cấu hình nào cho tải của tôi”. Bài này đặt N5750A cạnh N5749A, N5751A, N5752A và N5770A, kèm cách ghép nối tiếp, song song và các tùy chọn cần chốt trước khi đặt hàng. Mọi con số lấy từ data sheet N5700 của Keysight.
Keysight N5750A thông số: đọc đúng ba con số 150 V, 5 A, 750 W
Data sheet Keysight liệt kê N5750A là System DC Power Supply 150 V, 5 A, 750 W. Ba con số này nhân với nhau ra đúng 750 W, tức là công suất tối đa chỉ có ở điểm đầy điện áp và đầy dòng. Nếu tải của bạn cần 100 V, máy vẫn chỉ cấp tối đa 5 A, không “bù” thêm dòng. Đó là lý do khi tra N5750A thông số, nên nhìn đường cong điện áp – dòng chứ không chỉ nhìn số watt.
Các đặc tính đáng chú ý của riêng N5750A theo data sheet:
- Nhiễu và gợn đầu ra ở chế độ áp không đổi: 100 mV đỉnh-đỉnh (đến 20 MHz), 12 mV rms (5 Hz – 1 MHz).
- Độ chính xác lập trình: điện áp 0,05% + 75 mV, dòng 0,1% + 5 mA.
- Độ chính xác đo: điện áp 0,1% + 150 mV, dòng 0,1% + 15 mA.
- Thời gian phục hồi tải quá độ: không quá 2 ms.
- Bảo vệ quá áp (OVP) đặt trong dải 5 – 165 V; bù dây đo (remote sense) 5 V mỗi dây tải.
- Đầu vào AC 85 – 265 V, 47 – 63 Hz, hệ số công suất 0,99 ở điều kiện danh định; hiệu suất 76% – 87% với các model 750 W.
- Cao 43,6 mm, nặng 7 kg; LAN, USB 2.0 và GPIB tiêu chuẩn, tuân thủ LXI Class C.
Bộ nguồn DC Keysight N5700: so N5750A với model lân cận

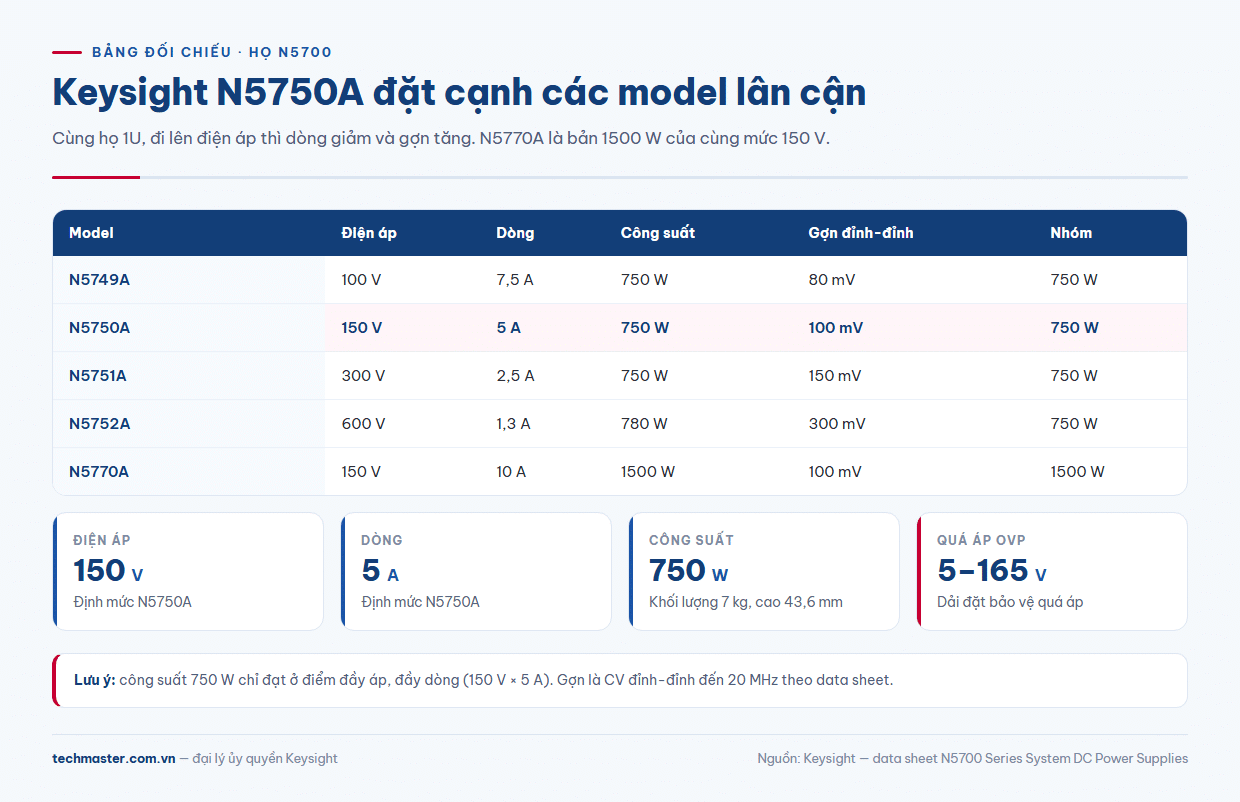

Họ N5700 có 24 model, chia hai nhóm công suất. Nhóm 750 W là N5741A – N5752A, nhóm 1500 W là N5761A – N5772A. Với cùng mức điện áp, model 1500 W có dòng gấp đôi. Quanh N5750A, các lựa chọn gần nhất là:
| Model | Điện áp | Dòng | Công suất | Gợn p-p |
|---|---|---|---|---|
| N5749A | 100 V | 7,5 A | 750 W | 80 mV |
| N5750A | 150 V | 5 A | 750 W | 100 mV |
| N5751A | 300 V | 2,5 A | 750 W | 150 mV |
| N5752A | 600 V | 1,3 A | 780 W | 300 mV |
| N5770A | 150 V | 10 A | 1500 W | 100 mV |
Quy luật rõ ràng: đi lên điện áp thì dòng giảm theo tỷ lệ gần như nghịch, còn gợn tăng dần (80 mV ở 100 V đến 300 mV ở 600 V). N5750A và N5770A cùng 150 V và cùng mức gợn 100 mV, khác nhau ở dòng 5 A so với 10 A. Muốn đọc thêm cách so từng cặp ở dải 100 V, xem bài so sánh Keysight N5749A với các model N5700.
N5750A giá và cấu hình: chọn theo tải, không chọn theo watt

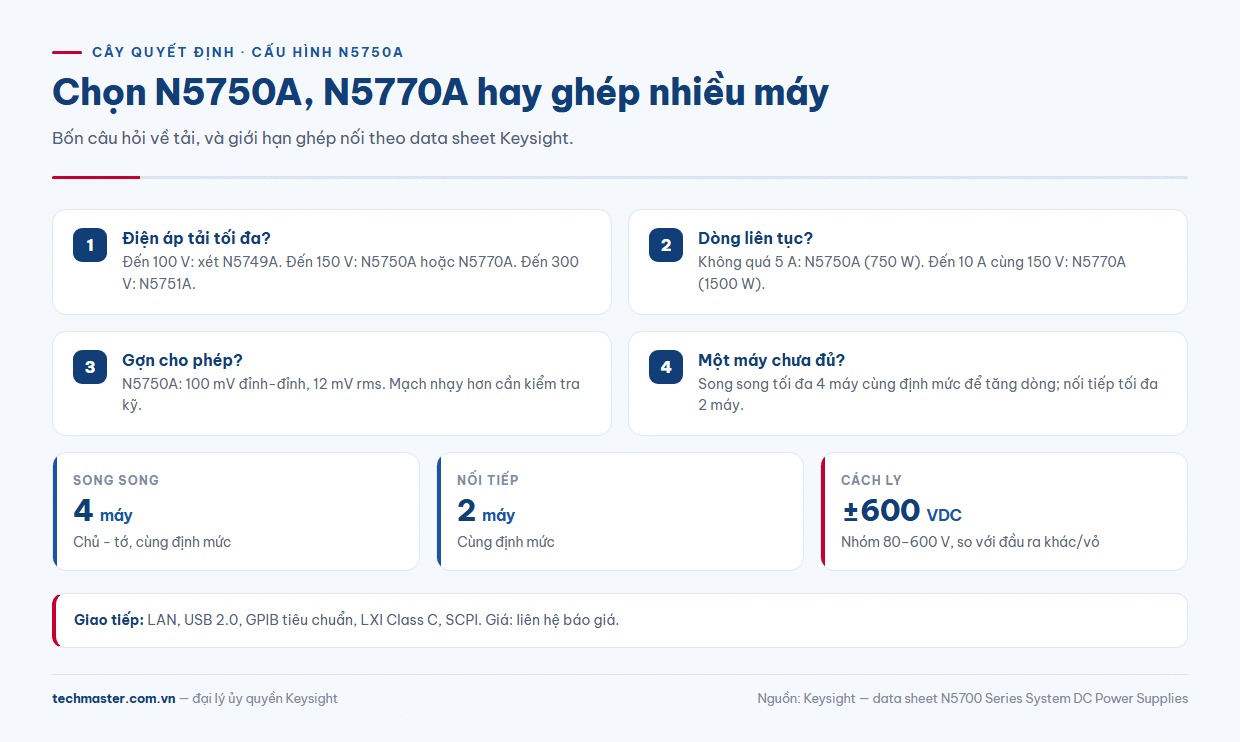

Khi hỏi N5750A giá và cấu hình, hãy chốt bốn câu trước. Thứ nhất, điện áp cao nhất tải cần là bao nhiêu, kể cả khi dây dài và sụt áp. Thứ hai, dòng liên tục cao nhất. Thứ ba, tải có cần dòng đỉnh vượt 5 A không; nếu có, N5750A sẽ vào giới hạn dòng. Thứ tư, mức gợn cho phép: 100 mV đỉnh-đỉnh có chấp nhận được cho mạch đo nhạy không.
Khi nào chọn N5750A thay vì model lân cận
- Tải cần 100 – 150 V và dòng không quá 5 A: N5750A. Nếu điện áp tối đa chỉ 100 V mà cần 7,5 A, N5749A hợp hơn.
- Cần cùng 150 V nhưng dòng tới 10 A: N5770A, đổi lại công suất 1500 W và khối lượng 8,5 kg.
- Cần trên 150 V đến 300 V: N5751A, dòng tối đa 2,5 A.
Về giá, mức giá phụ thuộc cấu hình và số lượng, nên Techmaster báo theo từng yêu cầu: liên hệ báo giá bộ nguồn DC hệ thống Keysight N5750A để nhận tư vấn kèm hồ sơ kỹ thuật.
Ghép nối tiếp và song song: khi một N5750A chưa đủ
Data sheet cho phép nối song song tối đa bốn máy cùng định mức theo kiểu chủ – tớ để tăng dòng, và nối tiếp tối đa hai máy cùng định mức để tăng điện áp. Về số học, bốn N5750A song song cho dòng gộp 20 A ở 150 V, còn hai máy nối tiếp tăng gấp đôi điện áp. Cần lưu ý giới hạn cách ly: với nhóm 80 V đến 600 V, không đầu ra nào được lệch quá ±600 VDC so với bất kỳ đầu ra khác hoặc vỏ máy. Kiểm tra giới hạn này trước khi nối tiếp để lấy điện áp cao.
Điều cần chốt trước khi đặt: đầu vào AC và giao tiếp
Mọi model N5700 có đầu vào AC phổ thông 85 – 265 V, nhưng tùy chọn đầu nối AC không sửa được sau khi mua. Phần này có bài riêng: chọn nguồn DC hệ thống theo tùy chọn đầu vào AC. Về điều khiển, N5750A có sẵn LAN, USB 2.0, GPIB, lệnh SCPI, trình điều khiển IVI-COM và máy chủ web tích hợp. Máy còn có bộ lệnh tương thích với Sorensen DLM, Xantrex XFR và dòng Keysight 603x, giúp thay thế nguồn cũ mà ít phải viết lại chương trình. Có thể lập trình điện áp và dòng bằng tín hiệu analog 0 – 5 V hoặc 0 – 10 V.
Nếu bạn đang chọn thiết bị cho cả bàn thử, xem toàn bộ danh mục tại trang Keysight của Techmaster. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ từ chọn cấu hình đến hiệu chuẩn định kỳ cho Bộ Nguồn DC Keysight N5750A và các model cùng họ.
Câu hỏi thường gặp về Keysight N5750A
N5750A khác N5770A ở điểm nào?
Cùng 150 V và cùng mức gợn 100 mV đỉnh-đỉnh. N5750A cho 5 A, 750 W, nặng 7 kg; N5770A cho 10 A, 1500 W, nặng 8,5 kg.
Có nối song song nhiều N5750A được không?
Có, tối đa bốn máy cùng định mức ở chế độ chủ – tớ để tăng dòng; nối tiếp tối đa hai máy.
N5750A giá bao nhiêu?
Giá tùy cấu hình, số lượng và dịch vụ kèm theo, vì vậy Techmaster báo giá theo yêu cầu. Hãy liên hệ để nhận báo giá và tư vấn.
