Phần lớn cảm biến công suất RF phải cắm vào một máy đo công suất để bàn. Cảm biến công suất Keysight U2049XA bỏ hẳn khối máy đó: nó nối bằng LAN và tự cấp nguồn qua cáp mạng. Thay đổi tưởng nhỏ này lại quyết định cảm biến dùng được ở những chỗ mà cảm biến thường không tới được. Bài viết đi qua năm ngành để chỉ ra chỗ đó nằm ở đâu.
Thông số nền của Keysight U2049XA
Toàn bộ số liệu dưới đây lấy từ trang sản phẩm Keysight và từ chính mặt cảm biến.
| Thông số | Giá trị Keysight công bố |
|---|---|
| Dải tần | 10 MHz – 33 GHz |
| Dải công suất | −70 đến +20 dBm (0,1 nW – 0,4 W) |
| Công suất tối đa chịu được | +29 dBm (0,8 W) trung bình, 20 VDC |
| Kiểu đo | đỉnh, trung bình, tỉ số đỉnh/trung bình |
| Băng thông video | 5 MHz (cho đo công suất đỉnh) |
| Đầu nối | 3,5 mm (đực) |
| Kết nối | LAN với cấp nguồn qua Ethernet (PoE), xa tới 100 m |
| Hiệu chuẩn | tự chỉnh không và hiệu chuẩn tự động bên trong |
| Tuỳ chọn đặc biệt | Option TVA — hoạt động trong buồng chân không |
Hai dòng đáng chú ý nhất là dải công suất 90 dB và LAN/PoE xa tới 100 m. Năm ngành dưới đây được chọn vì mỗi ngành khai thác một trong hai đặc điểm đó theo cách khác nhau.

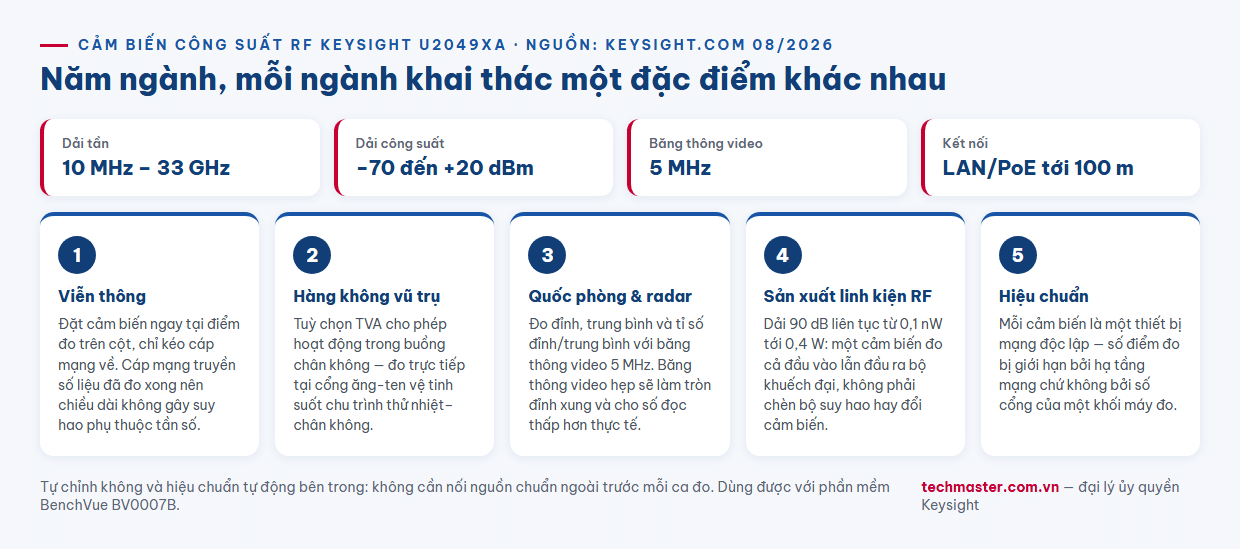

1. Viễn thông: đo tại chân cột, không phải trong phòng máy
Đây là ứng dụng mà kết nối LAN thay đổi cách làm việc rõ rệt nhất.
Vấn đề cũ: muốn đo công suất ra của một bộ khuếch đại trên cột hoặc trên mái, kỹ sư phải kéo cáp đồng trục từ điểm đo về chỗ đặt máy đo. Cáp đồng trục dài gây suy hao, và suy hao đó phụ thuộc tần số — nghĩa là mỗi phép đo phải trừ đi một lượng bù mà bản thân nó cũng là một nguồn sai số.
Cách làm với U2049XA: đặt cảm biến ngay tại điểm đo, kéo cáp mạng về. Cáp mạng truyền số liệu đã đo xong nên chiều dài không ảnh hưởng tới kết quả; 100 m là khoảng cách đủ cho phần lớn tình huống trạm phát sóng. Cáp mạng cũng cấp luôn nguồn cho cảm biến qua PoE, nên không cần ổ điện tại điểm đo.
Hệ quả thực tế: mất một nguồn sai số hệ thống, và bớt một việc phải làm.
2. Hàng không vũ trụ: tuỳ chọn buồng chân không
Đây là năng lực hiếm và là lý do model này xuất hiện trong các phòng thử nghiệm vệ tinh.
Keysight công bố tuỳ chọn TVA cho phép cảm biến hoạt động trong môi trường chân không. Bối cảnh: trước khi phóng, thiết bị vũ trụ phải qua thử nghiệm chân không nhiệt — đặt trong buồng hút chân không và cho chạy qua các chu trình nóng lạnh mô phỏng điều kiện quỹ đạo.
Vấn đề với thiết bị đo thông thường: chúng tản nhiệt bằng đối lưu không khí. Trong chân không không có không khí để đối lưu, nên thiết bị thường sẽ quá nhiệt. Ngoài ra vật liệu thông thường thoát khí trong chân không, làm bẩn buồng thử và cả mẫu thử.
Với tuỳ chọn TVA, cảm biến nằm bên trong buồng, đo trực tiếp tại cổng ăng-ten của vệ tinh trong suốt chu trình thử. Không cần đưa tín hiệu ra ngoài qua vách buồng — mà mỗi lần xuyên vách là thêm một đầu nối và thêm một sai số.
3. Quốc phòng và radar: đo đỉnh với băng thông video 5 MHz
Radar không phát liên tục — nó phát thành xung. Với tín hiệu xung, công suất trung bình gần như vô nghĩa: một xung 100 W phát 1 % thời gian cho công suất trung bình chỉ 1 W. Con số cần biết là công suất đỉnh trong lúc xung đang phát.
U2049XA đo được cả đỉnh, trung bình và tỉ số đỉnh trên trung bình, với băng thông video 5 MHz dành cho phép đo công suất đỉnh.
Băng thông video quyết định cảm biến bám kịp sự thay đổi nhanh đến đâu của đường bao tín hiệu. Băng thông video quá hẹp sẽ làm tròn đỉnh xung và cho số đọc thấp hơn thực tế — một sai lầm nguy hiểm khi đánh giá thiết bị phát.
Tỉ số đỉnh trên trung bình cũng là thông số vận hành quan trọng với tín hiệu điều chế hiện đại, vì nó quyết định bộ khuếch đại phải có bao nhiêu dự trữ tuyến tính để không cắt ngọn tín hiệu.
Hai cổng TRIG IN và TRIG OUT ở đầu kia của cảm biến phục vụ đúng nhóm phép đo này: đồng bộ thời điểm đo với xung phát.
4. Sản xuất linh kiện RF: dải động 90 dB trên một cảm biến
Trong sản xuất, điều đắt đỏ không phải phép đo mà là số lần phải đổi thiết bị giữa các bước.
Dải −70 đến +20 dBm là 90 dB liên tục, tương đương từ 0,1 nW tới 0,4 W. Ý nghĩa trên dây chuyền: cùng một cảm biến đo được cả tín hiệu rất nhỏ ở đầu vào một bộ khuếch đại và tín hiệu đã khuếch đại ở đầu ra, mà không phải tháo ra thay cảm biến khác hay chèn bộ suy hao.
Bỏ được bộ suy hao là một lợi ích kép: bớt một linh kiện phải hiệu chuẩn và theo dõi, và bớt một đầu nối — mà mỗi đầu nối đều đóng góp vào sai số và đều là một điểm hỏng cơ khí theo thời gian.
Tự chỉnh không và hiệu chuẩn tự động bên trong bổ sung thêm giá trị ở đây: cảm biến không cần nối vào một nguồn chuẩn 50 MHz bên ngoài trước mỗi ca đo như thế hệ cảm biến cũ. Với dây chuyền chạy nhiều ca, đó là thời gian dừng máy được cắt bỏ.
5. Hiệu chuẩn và phòng thử nghiệm: nhiều điểm đo cùng lúc
Đặc điểm LAN mở ra một cách làm mà cảm biến nối máy đo để bàn không làm được: đặt nhiều cảm biến ở nhiều điểm và đọc tất cả từ một máy tính.
Với cảm biến truyền thống, mỗi cảm biến chiếm một cổng trên máy đo công suất, và số kênh của máy đo là trần cứng. Với cảm biến LAN, mỗi cảm biến là một thiết bị mạng độc lập — số điểm đo bị giới hạn bởi hạ tầng mạng chứ không bởi số cổng của một khối máy.
Ứng dụng cụ thể: theo dõi đồng thời công suất tại nhiều điểm của một hệ thống phân phối tín hiệu, hoặc giám sát dài hạn độ ổn định công suất của nhiều nguồn chuẩn trong phòng hiệu chuẩn.
Keysight cũng cho biết cảm biến dùng được với phần mềm BenchVue Basic Power Meter/Sensor Control and Analysis App (BV0007B) mà không mất thêm chi phí, kèm bản có bản quyền nếu cần các tính năng mới nhất — nghĩa là có sẵn đường ghi số liệu mà không phải tự viết phần mềm.
Bảng đối chiếu theo ngành
| Ngành | Đặc điểm khai thác | Lợi ích chính |
|---|---|---|
| Viễn thông | LAN/PoE tới 100 m | bỏ suy hao cáp đồng trục dài |
| Hàng không vũ trụ | Option TVA chân không | đo trong buồng thử nhiệt–chân không |
| Quốc phòng, radar | băng thông video 5 MHz | đo đúng công suất đỉnh của xung |
| Sản xuất linh kiện RF | dải động 90 dB | một cảm biến cho cả vào và ra |
| Hiệu chuẩn | mỗi cảm biến là một nút mạng | nhiều điểm đo song song |

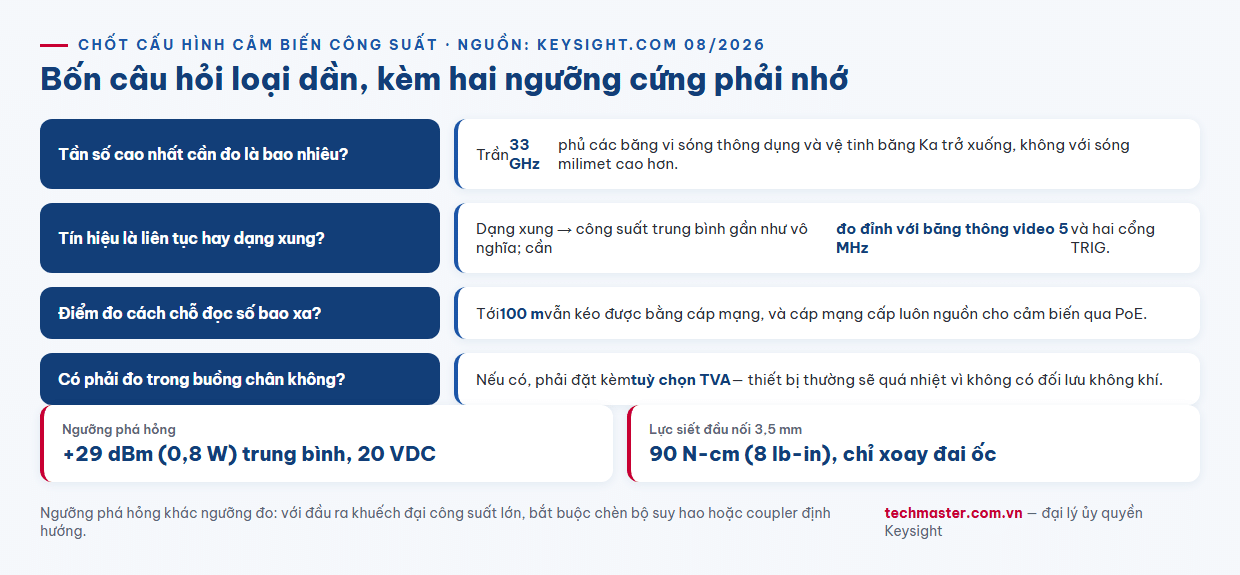

Giới hạn cần biết trước khi chọn

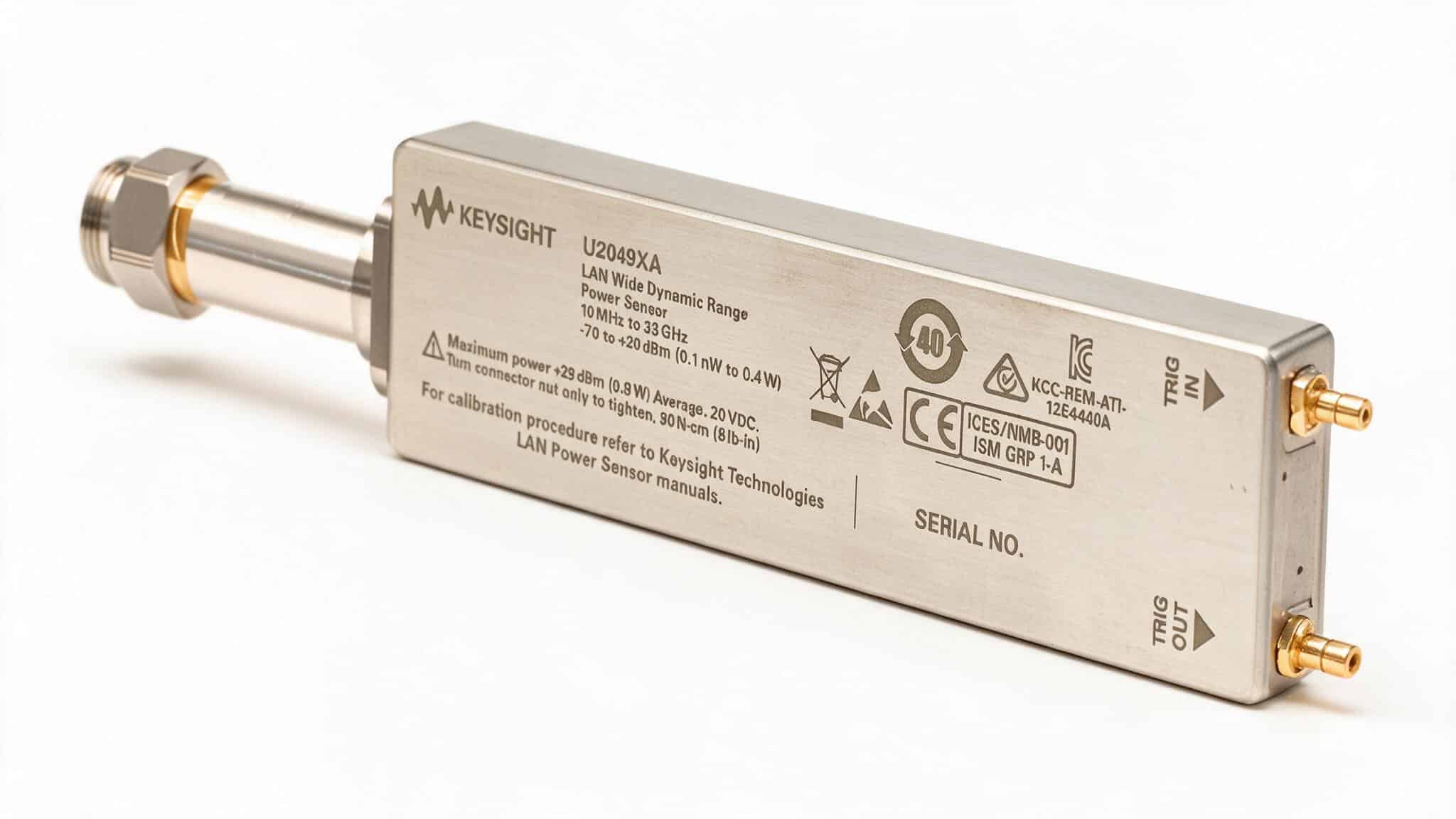

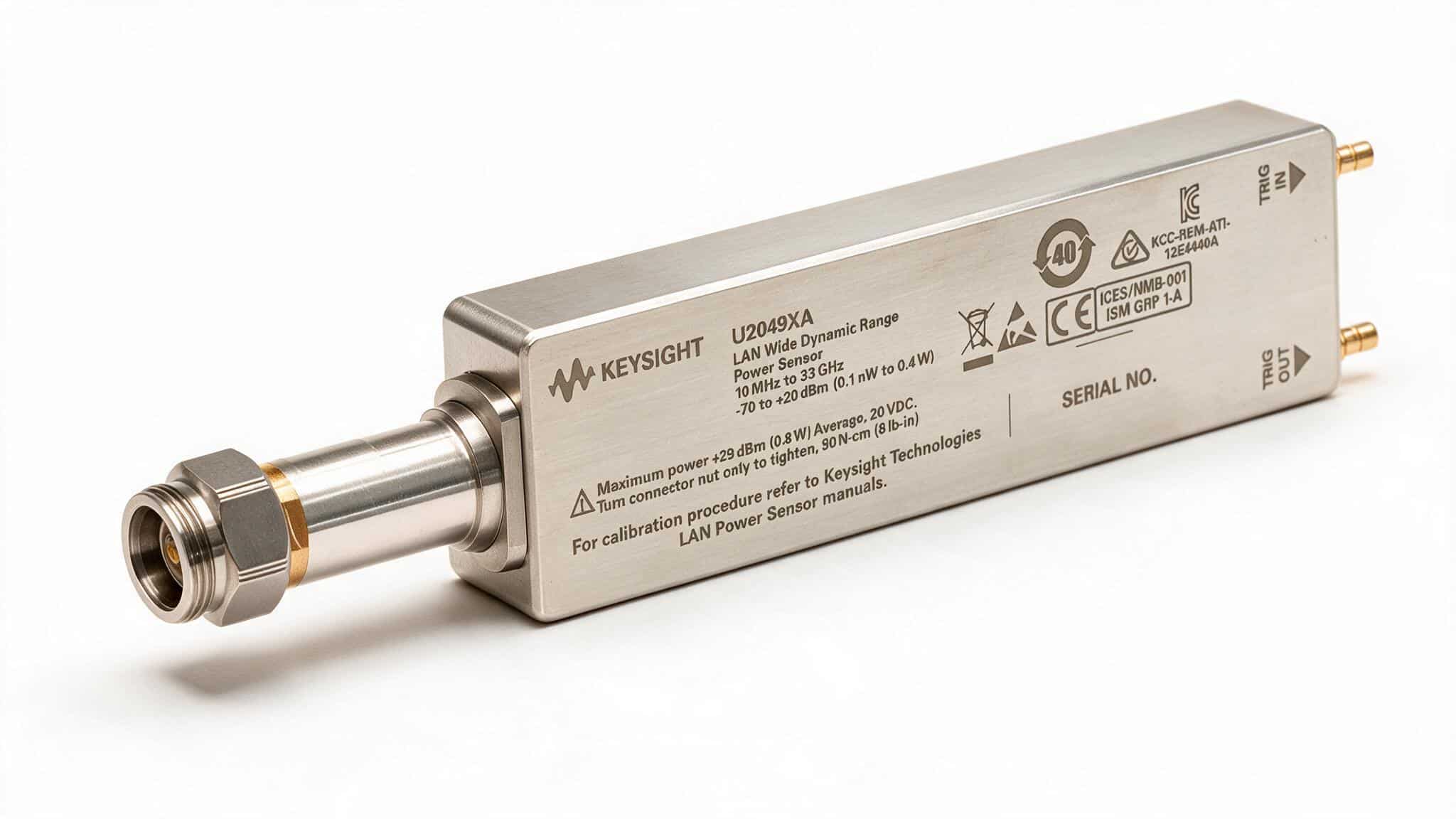

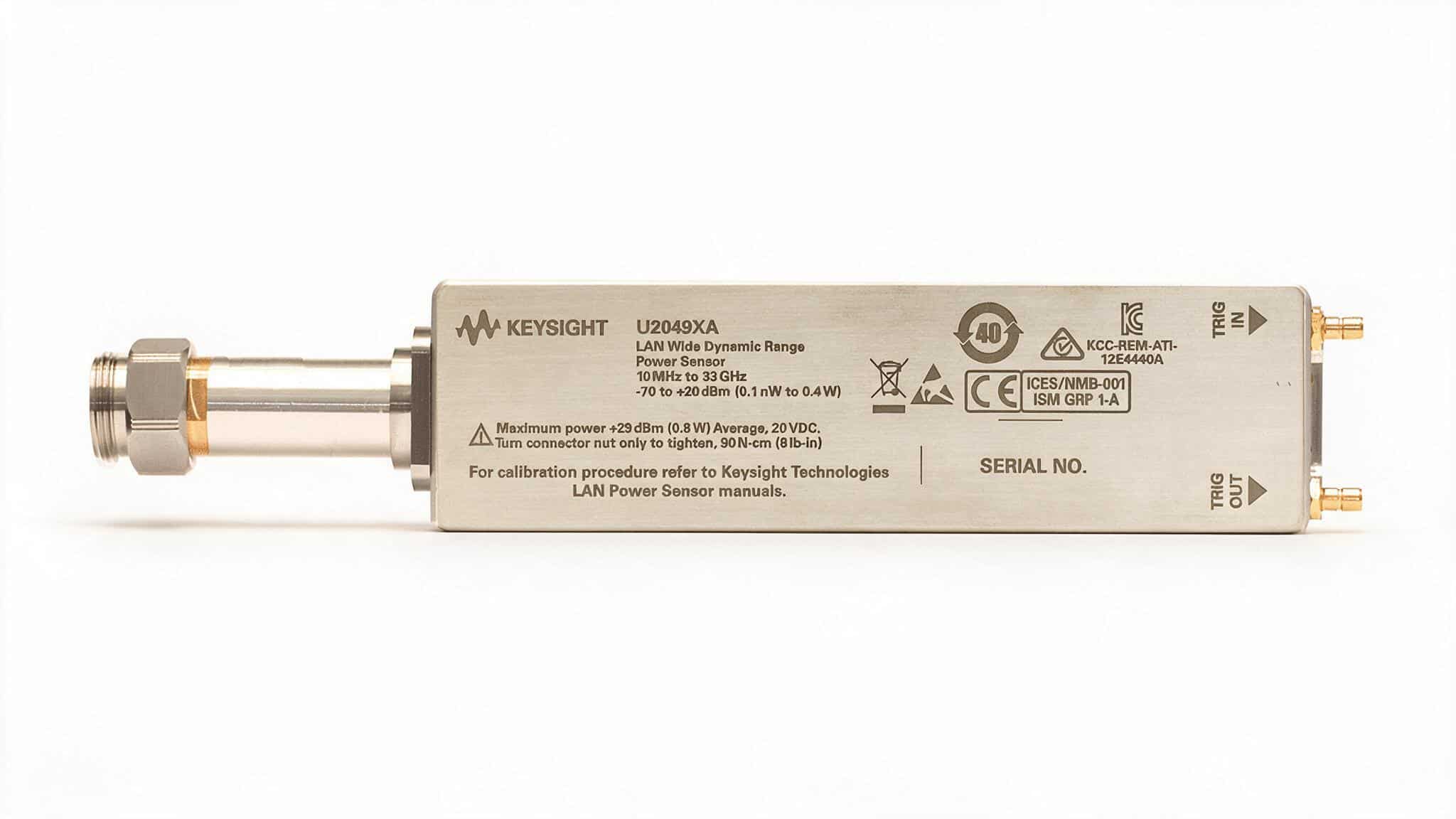

Hai ràng buộc cứng, cả hai đều in ngay trên thân cảm biến.
Công suất tối đa +29 dBm (0,8 W) trung bình và 20 VDC. Đây là ngưỡng phá hỏng, không phải ngưỡng đo. Với đầu ra của bộ khuếch đại công suất lớn, bắt buộc phải chèn bộ suy hao hoặc coupler định hướng trước cảm biến. Đọc nhầm dòng này là cách nhanh nhất để hỏng một cảm biến đắt tiền.
Trần tần số 33 GHz. Phủ tốt các băng vi sóng thông dụng và phần lớn ứng dụng vệ tinh băng Ka trở xuống, nhưng không với các dải sóng milimet cao hơn.
Một lưu ý cơ khí đáng nhắc vì nó tốn tiền: mặt cảm biến ghi rõ chỉ xoay đai ốc của đầu nối khi siết, với lực siết 90 N-cm (8 lb-in). Xoay cả thân cảm biến để siết sẽ làm hỏng bề mặt tiếp xúc của đầu nối 3,5 mm — loại hư hỏng làm sai lệch phép đo trước khi nó trở nên nhìn thấy được.
