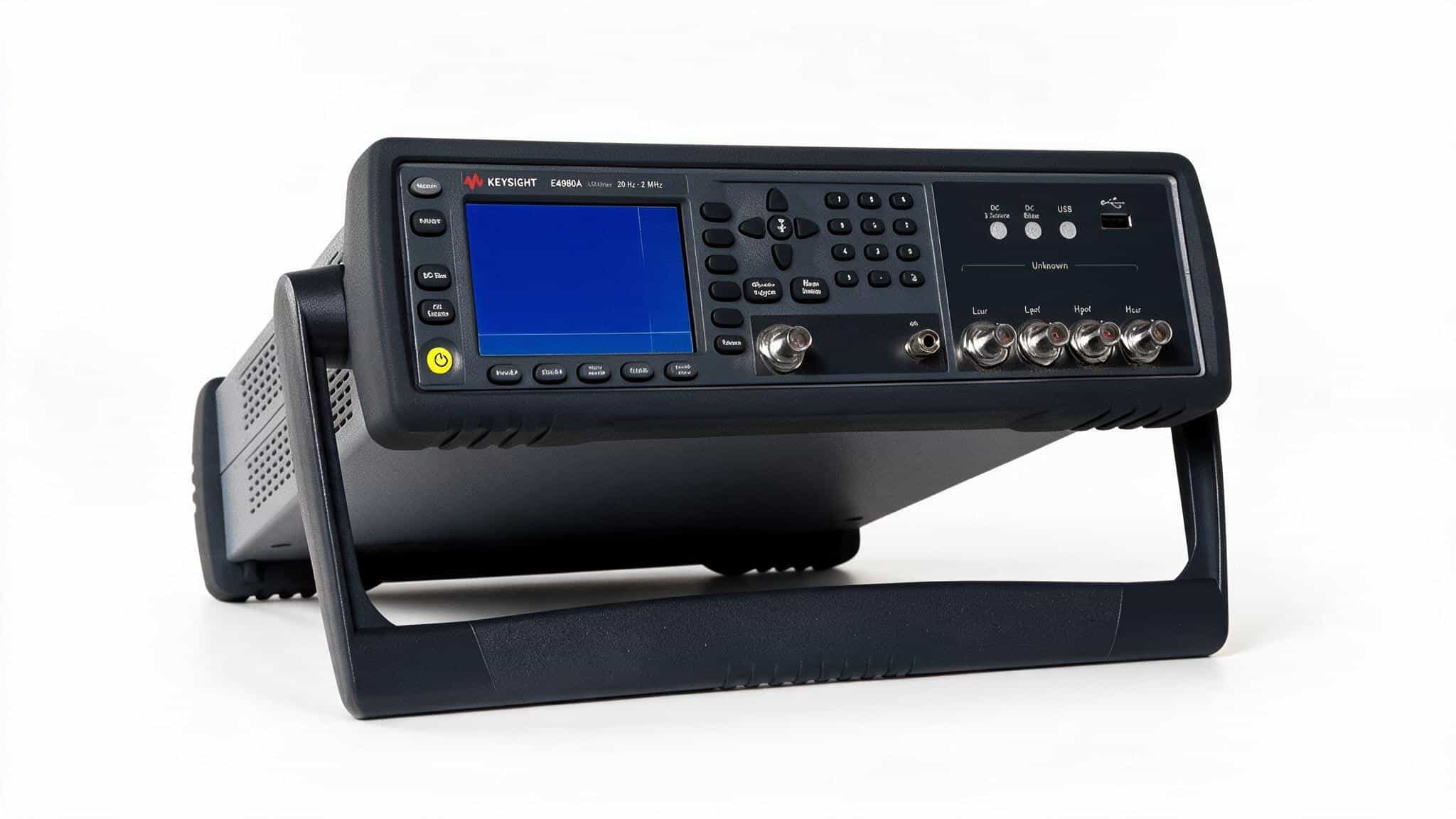

Đo một tụ điện thì máy nào cũng ra số. Nhưng đo đúng giá trị của tụ đó tại tần số và mức tín hiệu mà nó thực sự làm việc lại là chuyện khác — và đó là lúc khoảng cách giữa một máy đo LCR phổ thông và máy đo LCR Keysight E4980A lộ ra. Với dải 20 Hz – 2 MHz, độ chính xác cơ bản 0,05% và phép đo nhanh nhất 5,6 ms, máy này phục vụ cả phòng thí nghiệm vật liệu lẫn chuyền sản xuất. Bài viết đi qua 6 ứng dụng thực tế kèm cấu hình và cái bẫy kỹ thuật.

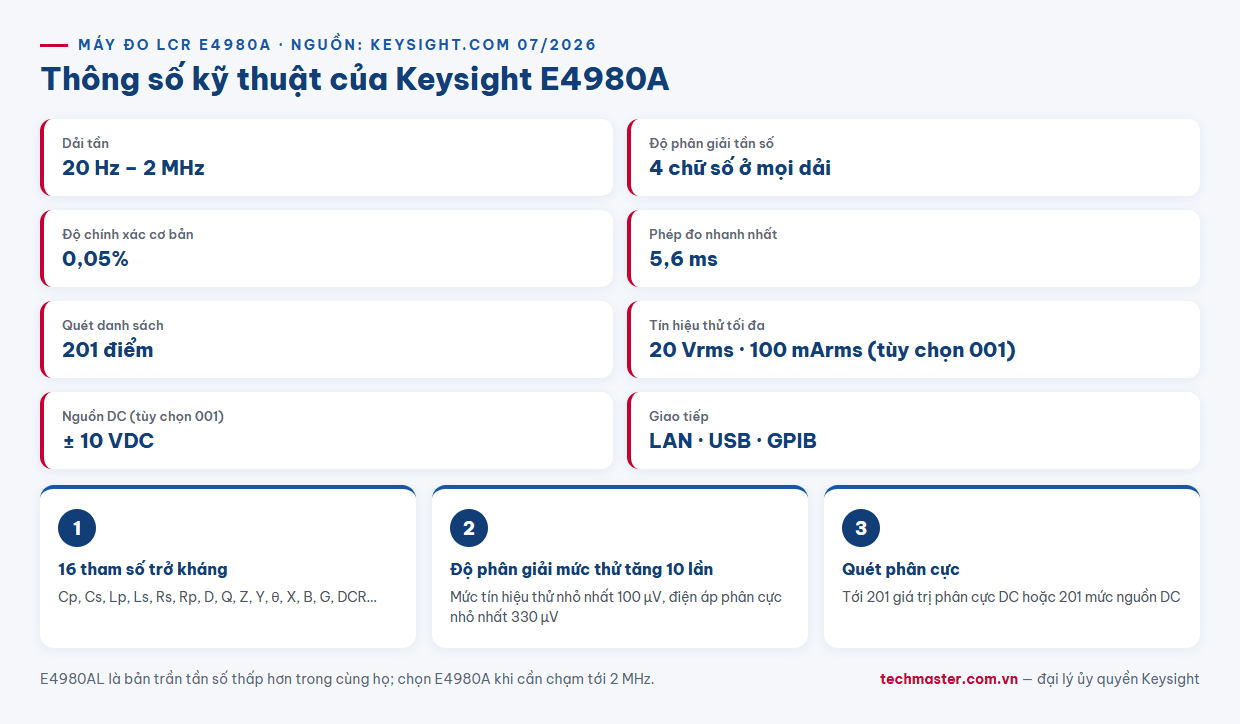

Bốn thông số chi phối mọi bài đo
- Dải tần 20 Hz – 2 MHz, độ phân giải 4 chữ số ở mọi dải — đủ mịn để dựng đường cong đặc tính theo tần số chứ không chỉ đo tại vài điểm rời rạc.
- Độ chính xác cơ bản 0,05%, giữ được độ lặp lại ở cả vùng trở kháng thấp và cao. Đây là vùng mà máy phổ thông thường trôi số.
- Tín hiệu thử tới 20 Vrms / 100 mArms (tùy chọn 001) — cho phép đo linh kiện ở đúng mức làm việc thật.
- Quét danh sách 201 điểm và phép đo nhanh nhất 5,6 ms — nền tảng cho cả bài đo đặc trưng lẫn phân loại trên chuyền.
Máy đọc thẳng 16 tham số trở kháng (Cp, Cs, Lp, Ls, Rs, Rp, D, Q, Z, Y, θ, X, B, G, DCR…), nên không phải quy đổi thủ công bên ngoài. Kết nối gồm LAN, USB và GPIB — cả ba đều có sẵn.

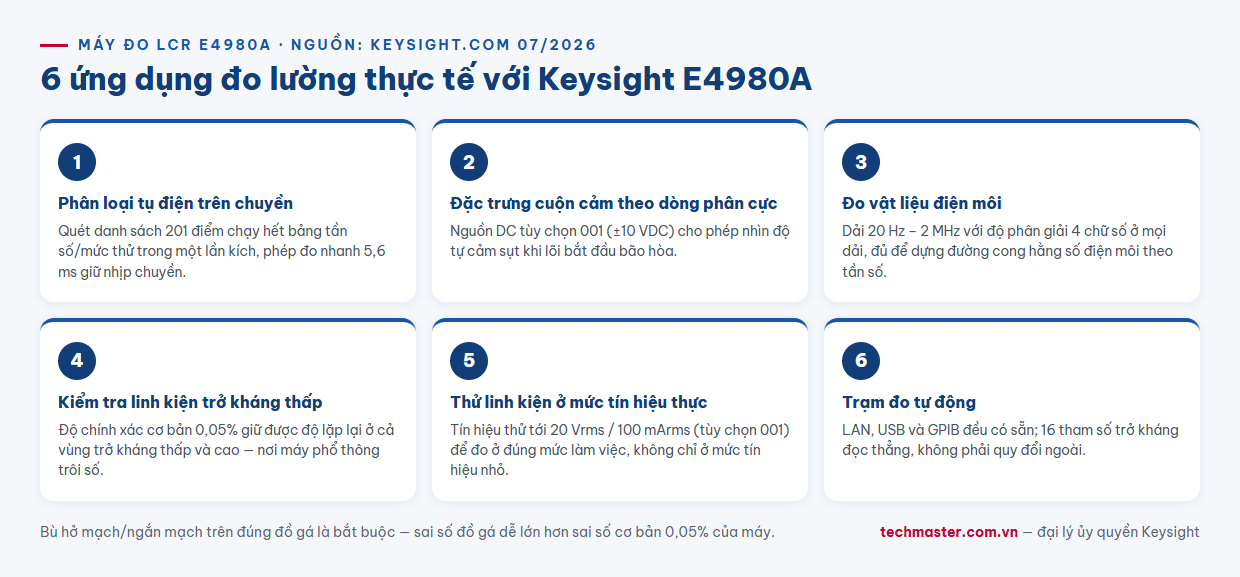

1. Phân loại tụ điện trên chuyền sản xuất
Bài toán: kiểm tra và phân nhóm hàng nghìn tụ mỗi ca theo dung lượng và hệ số tổn hao, với nhịp chuyền cố định.
Cấu hình: dùng quét danh sách 201 điểm để chạy hết bảng tần số và mức thử trong một lần kích, thay vì gửi lệnh riêng cho từng điểm. Đặt chế độ đo nhanh — 5,6 ms mỗi phép đo giữ được nhịp chuyền.
Cái bẫy: tốc độ đo và độ chính xác đánh đổi trực tiếp với nhau. Chế độ nhanh nhất có nhiễu số đọc cao hơn chế độ chậm. Nếu ngưỡng phân loại của bạn nằm sát nhau, hãy dùng chế độ trung bình và chấp nhận nhịp chậm hơn — hoặc bạn sẽ phân loại nhầm dựa trên nhiễu chứ không phải dựa trên linh kiện.
2. Đặc trưng cuộn cảm theo dòng phân cực
Độ tự cảm của cuộn cảm lõi từ không phải hằng số — nó sụt xuống khi lõi tiến tới bão hòa. Với thiết kế nguồn xung, điểm bão hòa quan trọng hơn giá trị danh định rất nhiều.
Cấu hình: dùng nguồn DC tùy chọn 001 (± 10 VDC) kết hợp quét phân cực — máy hỗ trợ quét tới 201 giá trị phân cực DC hoặc 201 mức nguồn DC. Đo Ls tại từng mức và dựng đường cong L theo dòng.
Cái bẫy: đừng kết luận về bão hòa nếu dải phân cực của máy không phủ tới dòng làm việc thật của cuộn cảm. Với cuộn cảm công suất chạy vài ampe, bạn cần nguồn phân cực ngoài chuyên dụng, không phải nguồn DC tích hợp. Máy đọc đúng những gì nó đo được — trách nhiệm đọc đúng bối cảnh là của kỹ sư.
3. Đo đặc tính vật liệu điện môi
Hằng số điện môi và hệ số tổn hao của vật liệu đều thay đổi theo tần số. Muốn chọn vật liệu cho một ứng dụng cụ thể, bạn cần cả đường cong chứ không phải một con số.
Cấu hình: mẫu vật liệu kẹp giữa hai điện cực tạo thành tụ phẳng; quét toàn dải 20 Hz – 2 MHz và ghi Cp cùng D tại từng điểm. Độ phân giải tần số 4 chữ số ở mọi dải cho phép lấy điểm dày quanh vùng chuyển tiếp.
Cái bẫy: hiệu ứng viền (fringing) ở mép điện cực làm điện dung đo được lớn hơn giá trị lý thuyết. Với mẫu mỏng và điện cực nhỏ, sai số này không nhỏ. Hãy dùng điện cực có vòng bảo vệ, hoặc ít nhất giữ nguyên hình học đo giữa các mẫu để kết quả so sánh được với nhau.
4. Kiểm tra linh kiện trở kháng thấp
Điện trở shunt, cuộn dây động cơ, tiếp xúc mối hàn — giá trị cần đo thường dưới 1 Ω, nơi điện trở của chính dây đo đã đủ làm hỏng kết quả.

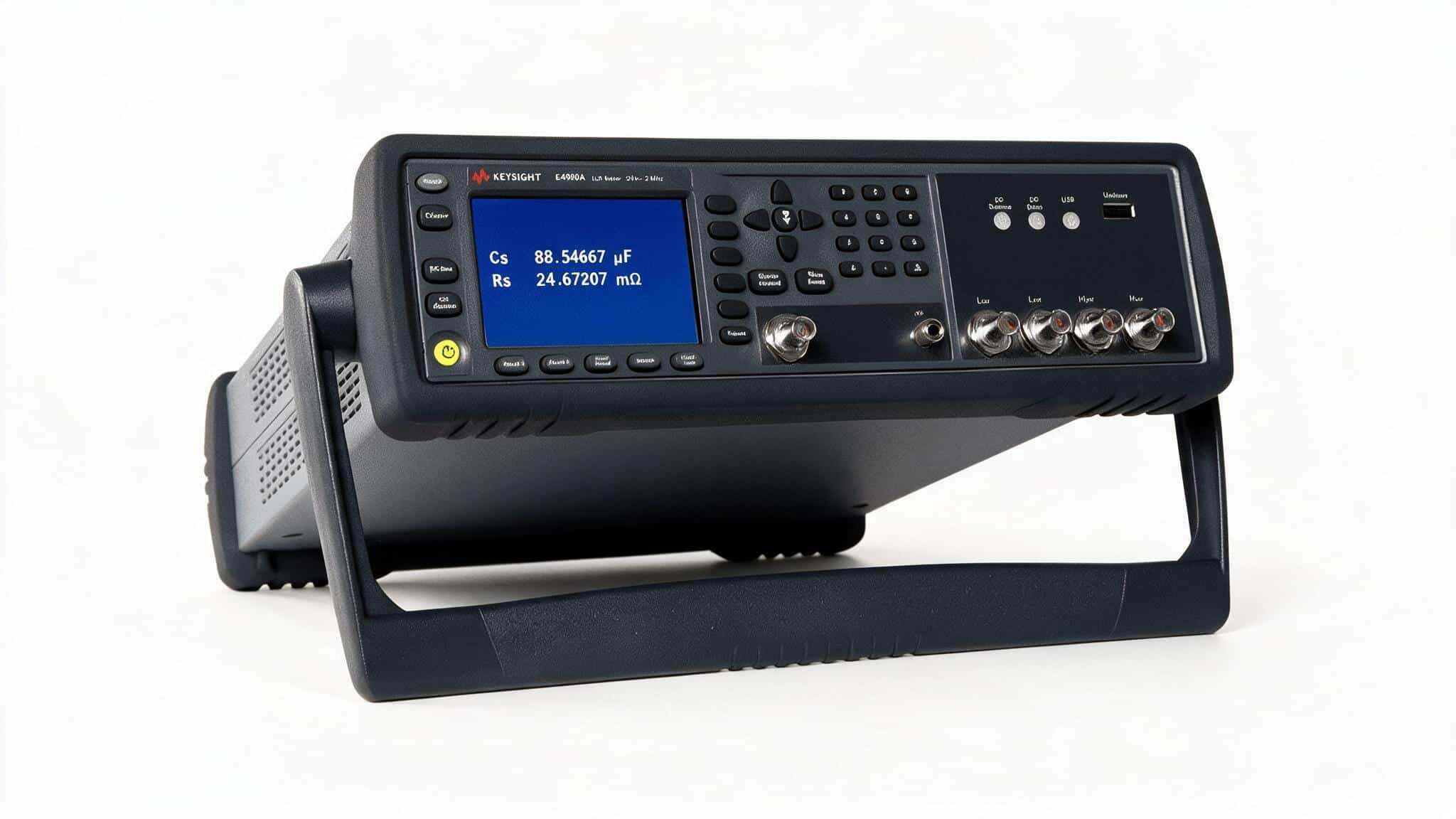

Cấu hình: đấu bốn cặp đầu cuối qua các đầu nối Lcur, Lpot, Hpot và Hcur. Đây không phải phép đo 4 dây thông thường mà là cấu hình bốn cặp, thiết kế riêng để triệt tiêu ảnh hưởng của trở kháng dây dẫn và hỗ cảm giữa các dây.
Khai thác đúng: chính ở vùng trở kháng thấp mà độ chính xác cơ bản 0,05% và độ lặp lại của máy tạo ra khác biệt so với thiết bị phổ thông. Nếu công việc của bạn chủ yếu là đo tụ vài µF ở mức trở kháng trung bình, phần lớn máy đều đáp ứng — giá trị của E4980A nằm ở hai đầu của thang trở kháng.
5. Thử linh kiện ở mức tín hiệu làm việc thật
Tụ gốm loại II có đặc tính phụ thuộc mạnh vào điện áp đặt lên nó: dung lượng đo ở 1 Vrms và ở 10 Vrms có thể chênh nhau hàng chục phần trăm. Đo ở mức tín hiệu nhỏ rồi dùng con số đó cho thiết kế là một trong những sai lầm phổ biến nhất.
Cấu hình: với tùy chọn 001, máy phát tín hiệu thử tới 20 Vrms / 100 mArms, cho phép đo linh kiện ở gần mức làm việc thực tế. Ở đầu còn lại của thang, độ phân giải mức thử tăng 10 lần cho phép xuống tới 100 µV tín hiệu thử và 330 µV điện áp phân cực — hữu ích khi đo linh kiện nhạy hoặc mẫu sinh học.
Cái bẫy: mức tín hiệu cao sinh nhiệt trong mẫu, và nhiệt lại làm thay đổi giá trị đo. Với phép đo ở mức cao kéo dài, hãy để mẫu ổn định nhiệt và ghi lại nhiệt độ cùng kết quả — nếu không, bạn sẽ không tái lập được số liệu của chính mình.
6. Trạm đo tự động và tích hợp hệ thống
Khi máy trở thành một phần của hệ đo tự động, ba yếu tố quyết định độ dễ tích hợp: giao tiếp, tốc độ và khả năng đọc thẳng tham số cần dùng.
Cấu hình: LAN, USB và GPIB đều có sẵn — không phải tùy chọn — nên máy ghép được vào cả hệ mới lẫn hệ cũ đã chuẩn hóa quanh GPIB. 16 tham số trở kháng đọc thẳng nghĩa là phần mềm điều khiển không phải tự quy đổi giữa dạng nối tiếp và song song.
Khai thác đúng: kết hợp quét danh sách 201 điểm với điều khiển từ xa cho phép một lệnh kích khởi cả chuỗi phép đo, giảm đáng kể số vòng giao tiếp giữa PC và máy — đây thường là nút thắt thực sự của nhịp trạm đo tự động, chứ không phải tốc độ đo của bản thân thiết bị.
Điều quan trọng nhất: bù đồ gá
Nếu chỉ nhớ một điều từ bài viết này, hãy nhớ điều này: bù hở mạch và ngắn mạch trên đúng đồ gá bạn sẽ dùng là bắt buộc, không phải tùy chọn.
Lý do rất đơn giản về mặt số học. Máy có độ chính xác cơ bản 0,05%. Một bộ kẹp đo bình thường dễ dàng đóng góp điện dung ký sinh vài pF và điện cảm dây dẫn vài chục nH. Với mẫu nhỏ hoặc tần số cao, phần ký sinh đó lớn hơn nhiều lần sai số 0,05% của máy. Nói cách khác: không bù đồ gá thì bạn đã vứt bỏ toàn bộ lợi thế mà mình vừa trả tiền để có.
Bù lại mỗi khi đổi đồ gá, đổi chiều dài cáp, hoặc đổi dải tần làm việc.
Tóm tắt: chọn cấu hình theo bài đo
- Phân loại linh kiện trên chuyền → quét danh sách + chế độ đo nhanh, cân nhắc ngưỡng phân loại.
- Đặc trưng cuộn cảm theo phân cực → tùy chọn 001 và quét phân cực DC.
- Vật liệu điện môi → quét toàn dải 20 Hz – 2 MHz, chú ý hiệu ứng viền.
- Trở kháng thấp → cấu hình bốn cặp đầu cuối, đây là thế mạnh của máy.
- Đo ở mức làm việc thật → tùy chọn 001 cho tín hiệu thử tới 20 Vrms.
Nếu công việc không chạm tới 2 MHz, model E4980AL cùng họ có trần tần số thấp hơn — xem đánh giá E4980AL và so sánh trực tiếp hai model. Đánh giá chi tiết về độ chính xác và tốc độ của chính máy này có tại điểm nổi bật của E4980A. Toàn bộ danh mục tại hệ thống thiết bị đo lường Techmaster.
Câu hỏi thường gặp
Máy đo LCR Keysight E4980A có dải tần và độ chính xác bao nhiêu?
E4980A đo từ 20 Hz đến 2 MHz với độ phân giải 4 chữ số ở mọi dải, độ chính xác cơ bản 0,05% và phép đo nhanh nhất 5,6 ms. Máy hỗ trợ quét danh sách 201 điểm và đọc thẳng 16 tham số trở kháng.
Tùy chọn 001 của E4980A mang lại gì?
Tùy chọn 001 nâng tín hiệu thử lên tới 20 Vrms / 100 mArms và bổ sung nguồn DC ± 10 VDC, cho phép đo linh kiện ở gần mức làm việc thật và khảo sát cuộn cảm theo dòng phân cực. Tùy chọn này cũng tăng độ phân giải mức thử lên 10 lần, xuống tới 100 µV tín hiệu thử và 330 µV điện áp phân cực.
