Một máy phát sóng hàm 20 MHz hai kênh không phải là thiết bị đắt tiền, nhưng nó là thiết bị bị mua sai nhiều nhất trong phòng lab. Lý do: người mua nhìn vào con số băng thông rồi dừng lại ở đó. Bài viết đặt máy phát sóng hàm Keysight EDU33212A vào năm bối cảnh ngành nghề cụ thể để chỉ ra thông số nào thực sự quyết định trong từng bối cảnh — và khi nào 20 MHz là quá đủ.
Thông số nền của Keysight EDU33212A
Toàn bộ số liệu dưới đây lấy từ trang sản phẩm và tài liệu Keysight của model này.
| Thông số | Giá trị Keysight công bố |
|---|---|
| Băng thông | 20 MHz |
| Số kênh | 2 |
| Công nghệ tạo tín hiệu | Trueform |
| Bộ nhớ sóng tùy ý | tới 8 M mẫu mỗi kênh |
| Độ phân giải sóng tùy ý | 16 bit |
| Dạng sóng dựng sẵn | 17 dạng |
| Kiểu điều chế | 6 kiểu tích hợp |
| Màn hình | màu 7 inch |
| Giao tiếp | USB và LAN |
Hai dòng đáng chú ý nhất trong bảng không phải băng thông, mà là 16 bit và 8 M mẫu mỗi kênh. Chúng quyết định máy có tái tạo được tín hiệu thật hay không — phần dưới sẽ nói rõ tại sao.
1. Giáo dục kỹ thuật: hai kênh là ranh giới sư phạm
Đây là ngành mà dòng EDU được thiết kế cho, và lý do không nằm ở giá.
Một bài thực hành điện tử cơ bản gần như luôn cần hai tín hiệu có quan hệ pha xác định: tín hiệu vào và tín hiệu tham chiếu, hai pha lệch nhau 90°, hoặc một sóng mang và một tín hiệu điều chế. Với máy một kênh, giảng viên phải ghép hai máy và đồng bộ chúng — thao tác mất thời gian và làm loãng nội dung bài học.

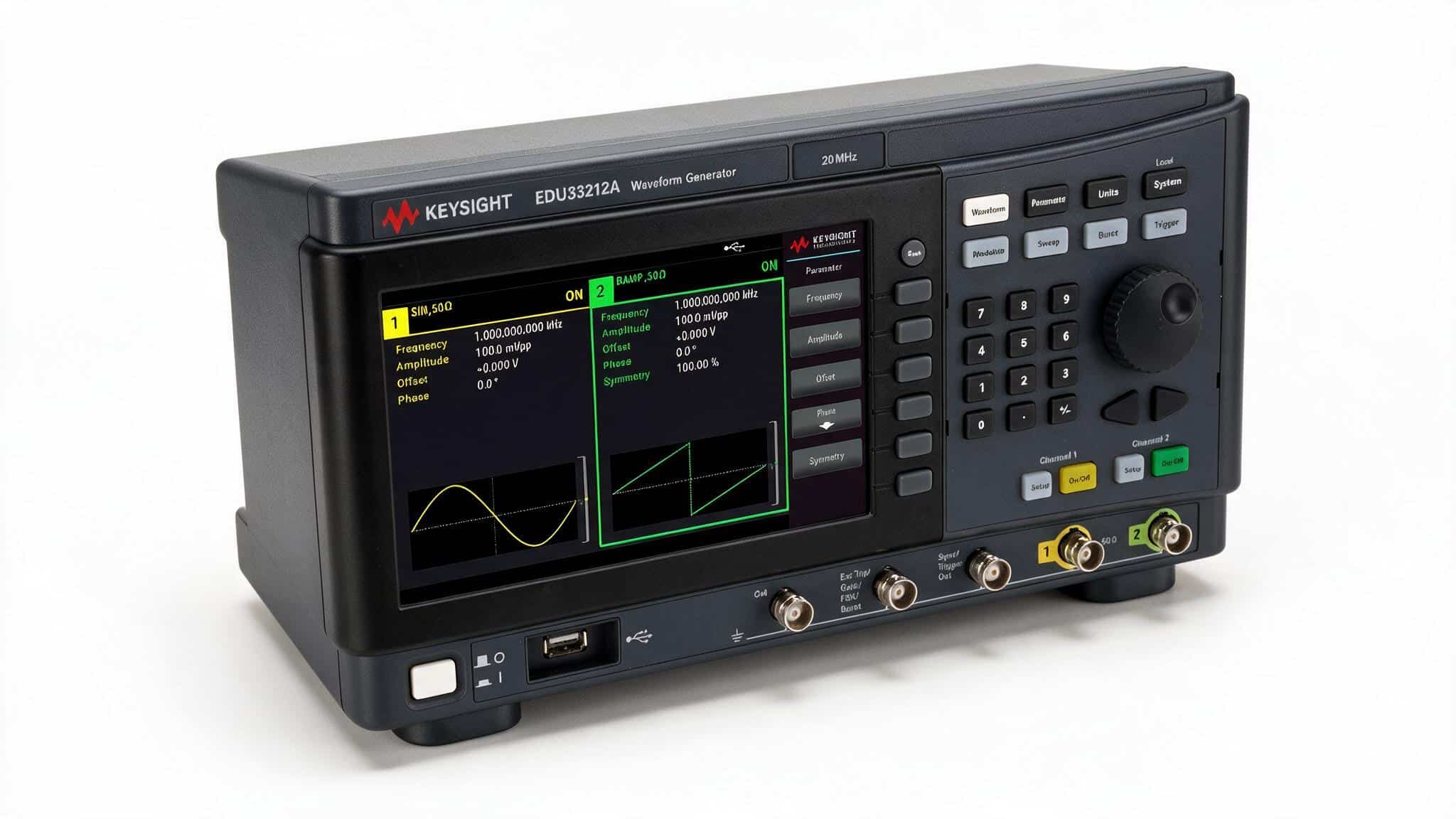

EDU33212A có hai kênh với tham số pha đặt trực tiếp trên màn hình. Ảnh mặt máy cho thấy điều này rõ: kênh 1 chạy sóng sin, kênh 2 chạy sóng răng cưa, mỗi kênh có dòng Phase riêng. Sinh viên đổi pha bằng một lần nhập số và nhìn thấy hệ quả ngay trên máy hiện sóng.
17 dạng sóng dựng sẵn cũng có ý nghĩa sư phạm cụ thể: sin, vuông, răng cưa, tam giác, nhiễu, xung với sườn thay đổi được và DC đều gọi ra bằng một nút, không cần nạp file. Một buổi thực hành hai tiết có thể đi qua toàn bộ họ dạng sóng cơ bản mà không mất thời gian cấu hình.
2. Sản xuất và kiểm tra điện tử: nguồn kích thích lặp lại được
Trong sản xuất, máy phát sóng hàm hiếm khi được dùng để “khám phá”. Nó là nguồn kích thích cố định trong một quy trình kiểm tra: cấp đúng một tín hiệu, đo đáp ứng, so với ngưỡng, kết luận đạt hoặc không đạt.
Yêu cầu ở đây là tính lặp lại và khả năng điều khiển từ xa. EDU33212A có giao tiếp USB và LAN, nghĩa là máy nối thẳng vào trạm kiểm tra và nhận lệnh từ script mà không cần bộ chuyển đổi.
Điểm thứ hai ít được để ý: bộ nhớ 8 M mẫu mỗi kênh cho phép nạp sẵn một chuỗi kích thích dài — ví dụ một chuỗi xung mô phỏng tín hiệu cảm biến trong nhiều giây — và phát lại nguyên vẹn ở mỗi lần kiểm tra. Bộ nhớ nhỏ buộc phải cắt ngắn chuỗi rồi lặp, và chỗ nối vòng lặp chính là nơi sinh ra sai khác giữa các lần đo.
3. Điện tử ô tô và cảm biến: nơi 16 bit quan trọng hơn 20 MHz
Đây là ngành cho thấy rõ nhất vì sao băng thông là con số gây hiểu nhầm.
Tín hiệu trong xe hơi hầu hết nằm dưới vài trăm kHz: cảm biến vị trí trục cam, cảm biến tốc độ bánh xe, tín hiệu bướm ga, xung phun nhiên liệu. Không có gì ở đây cần tới 20 MHz. Cái thực sự cần là tái tạo trung thực một dạng sóng méo, không lý tưởng — vì tín hiệu cảm biến thật không bao giờ là sóng sin sạch.
Đó là chỗ độ phân giải 16 bit và công nghệ Trueform có ý nghĩa. Một bộ tạo sóng tùy ý độ phân giải thấp sẽ lượng tử hoá dạng sóng thành các bậc thang thô; khi ECU đọc tín hiệu đó, nó có thể phản ứng với bậc thang chứ không phải với dạng sóng bạn định mô phỏng. Với 16 bit, mỗi điểm mẫu có 65.536 mức biên độ để bám theo đường cong thật.
Quy trình thực tế: ghi lại dạng sóng cảm biến thật bằng máy hiện sóng, nạp vào EDU33212A dưới dạng sóng tùy ý, rồi phát lại vào ECU trên bàn thử. Kỹ sư tái hiện được lỗi mà không cần đưa xe lên cầu — và tái hiện đúng cùng một tín hiệu ở mỗi lần thử.
4. R&D và thiết kế mạch: điều chế và quét tần
Trong nghiên cứu phát triển, máy phát sóng hàm được dùng để hỏi mạch một câu hỏi rồi xem mạch trả lời thế nào.
Hai câu hỏi phổ biến nhất:
- Đáp ứng tần số: quét tần qua dải quan tâm và đo biên độ đầu ra. Đây là cách dựng đường đặc tuyến của bộ lọc, tầng khuếch đại hay mạch cộng hưởng.
- Đáp ứng với tín hiệu điều chế: EDU33212A có 6 kiểu điều chế tích hợp, đủ để tạo tín hiệu AM, FM và các dạng khoá dịch mà không cần thiết bị thứ hai.
Kênh thứ hai lúc này đổi vai: thay vì phát tín hiệu song song, nó thường được dùng làm nguồn nhiễu hoặc tín hiệu xen để kiểm tra mạch có chọn lọc thật hay không. Kênh 1 phát tín hiệu mong muốn, kênh 2 phát nhiễu, và phép đo cho biết mạch phân biệt được đến đâu.
5. Viễn thông và đào tạo nghề: giới hạn 20 MHz nằm ở đâu
Phần này nói về chỗ EDU33212A không phù hợp — vì đó là thông tin có giá trị hơn danh sách ưu điểm.
Với công việc viễn thông ở tần số vô tuyến thật — tín hiệu trên vài chục MHz, sóng mang RF, chuẩn không dây — 20 MHz là trần cứng và bạn sẽ chạm vào nó ngay. Không có tuỳ chọn nâng cấp băng thông nào đưa EDU33212A vượt qua ngưỡng này.
Nhưng có một mảng viễn thông mà máy hoàn toàn phù hợp: đào tạo và thử nghiệm ở băng gốc. Tín hiệu băng gốc trước khi điều chế lên sóng mang thường nằm trong dải mà 20 MHz thừa sức phủ. Các bài thực hành về mã đường truyền, dạng xung, méo tín hiệu và ảnh hưởng của băng thông kênh đều nằm ở đây.
Nguyên tắc phân định thực dụng: nếu tín hiệu cao nhất bạn cần tạo nằm dưới khoảng 2 MHz, EDU33212A có dư dải để tái tạo cả các hài của nó. Nếu bạn cần phát trực tiếp sóng mang RF, đây không phải nhóm thiết bị phù hợp và nên nhìn sang dòng máy phát tín hiệu chuyên RF.

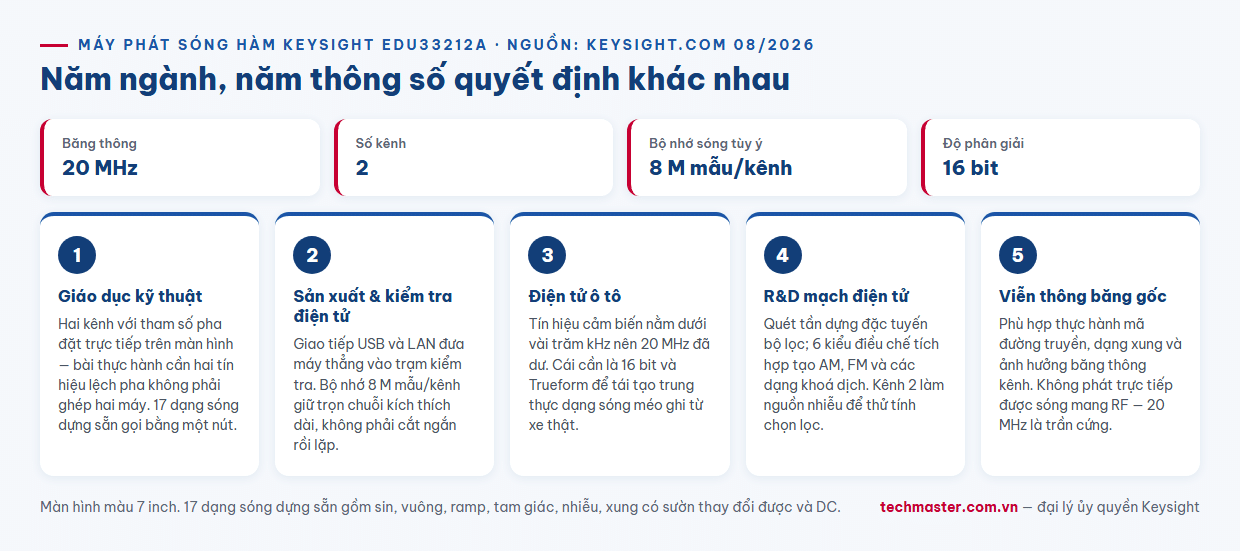

Bảng đối chiếu theo ngành
| Ngành | Thông số quyết định | 20 MHz có đủ? |
|---|---|---|
| Giáo dục kỹ thuật | 2 kênh + 17 dạng sóng | Dư |
| Sản xuất điện tử | LAN/USB + 8 M mẫu | Dư |
| Điện tử ô tô | 16 bit + Trueform | Dư |
| R&D mạch điện tử | 6 kiểu điều chế + quét tần | Đủ cho phần lớn |
| Viễn thông RF | trần tần số | Không — chỉ hợp băng gốc |

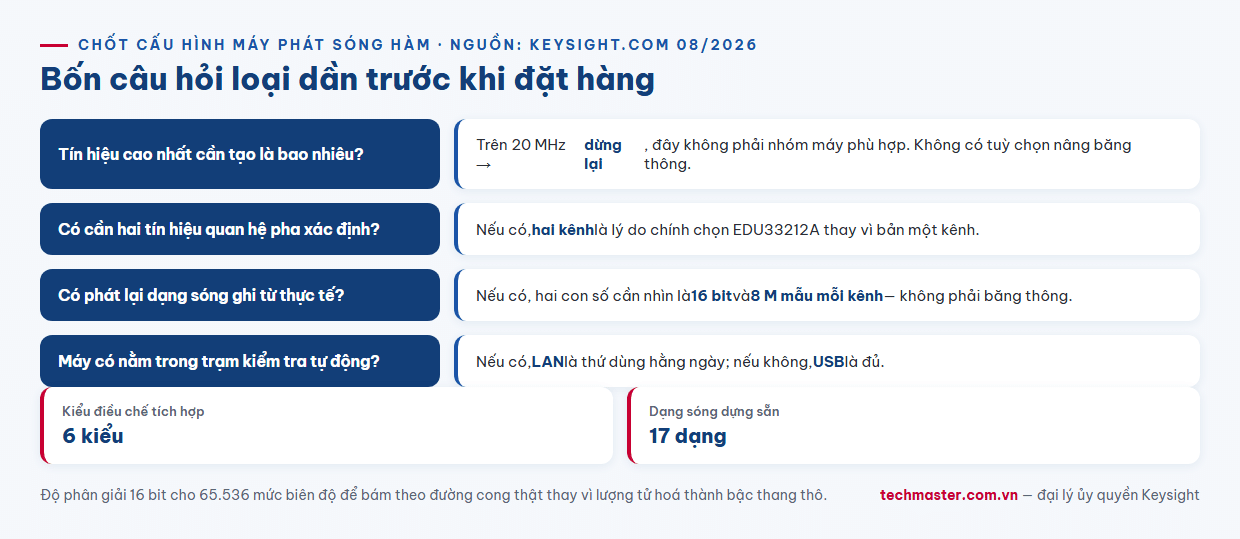

Cây quyết định trước khi mua
- Tín hiệu cao nhất bạn cần tạo là bao nhiêu? Trên 20 MHz — dừng lại, đây không phải máy phù hợp. Dưới vài MHz — đi tiếp.
- Bạn có cần hai tín hiệu quan hệ pha không? Nếu có, hai kênh của EDU33212A là lý do chính để chọn thay vì bản một kênh.
- Bạn có phát lại dạng sóng ghi từ thực tế không? Nếu có, 16 bit và 8 M mẫu mỗi kênh là hai con số cần nhìn, không phải băng thông.
- Máy có nằm trong trạm kiểm tra tự động không? Nếu có, LAN là thứ bạn dùng hằng ngày; nếu không, USB là đủ.
Đọc thêm về máy phát sóng hàm Keysight
Để đi sâu vào công nghệ Trueform của model này, xem bài đánh giá 5 điểm nổi bật của EDU33212A. Nếu bạn đang phân vân giữa các cấu hình, tham khảo bài so sánh EDU33212A với EDU33211A và dòng 33500B, và bài 6 ứng dụng đo lường thực tế với EDU33212A. Ở bậc máy phát tín hiệu để bàn, xem thêm bài 33511B trong 5 ngành. Danh mục đầy đủ ở trang thiết bị đo lường.
Mua Keysight EDU33212A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang Keysight EDU33212A Smart Bench, hoặc liên hệ đội kỹ thuật để đối chiếu dải tần và số kênh với công việc thực tế của bạn trước khi chốt.
Câu hỏi thường gặp
Keysight EDU33212A phù hợp với ngành nào nhất?
Giáo dục kỹ thuật, sản xuất và kiểm tra điện tử, điện tử ô tô, R&D mạch điện tử và phần băng gốc của viễn thông. Máy có băng thông 20 MHz, hai kênh, công nghệ Trueform, bộ nhớ sóng tùy ý tới 8 M mẫu mỗi kênh với độ phân giải 16 bit, 17 dạng sóng dựng sẵn và 6 kiểu điều chế tích hợp. Với công việc phát trực tiếp sóng mang RF trên vài chục MHz thì 20 MHz là trần cứng và cần nhóm thiết bị khác.
EDU33212A có mấy kênh và vì sao hai kênh lại quan trọng?
Máy có 2 kênh. Hai kênh cho phép phát đồng thời hai tín hiệu có quan hệ pha xác định — tín hiệu vào và tín hiệu tham chiếu, hai pha lệch nhau, hoặc sóng mang và tín hiệu điều chế — mà không phải ghép và đồng bộ hai máy rời. Trong R&D, kênh thứ hai còn được dùng làm nguồn nhiễu để kiểm tra tính chọn lọc của mạch.
Vì sao độ phân giải 16 bit quan trọng hơn băng thông trong ứng dụng ô tô?
Vì tín hiệu cảm biến ô tô hầu hết nằm dưới vài trăm kHz nên 20 MHz đã dư, còn cái khó là tái tạo trung thực một dạng sóng méo không lý tưởng. Độ phân giải 16 bit cho 65.536 mức biên độ để bám theo đường cong thật, tránh việc lượng tử hoá dạng sóng thành bậc thang thô khiến ECU phản ứng với bậc thang thay vì với tín hiệu cần mô phỏng.
