Bốn kênh tương tự, 350 MHz, lấy mẫu tối đa 5 GSa/s, bộ nhớ 4 Mpts và tốc độ cập nhật 1.000.000 dạng sóng/giây — đó là phần cứng của Keysight DSOX3034G. Nhưng phần đáng nói hơn nằm ở phần mềm đi kèm: dòng 3000G tích hợp sẵn tám tính năng mà thế hệ 3000T phải mua thêm, từ mask limit test đến máy phát dạng sóng. Bài này đi qua cách khai thác các tính năng đó cho công việc đo lường thực tế: bàn thí nghiệm, gỡ lỗi firmware và soát lô sản xuất. Số liệu dẫn từ trang sản phẩm keysight.com và fact sheet 3122-1331.
Keysight DSOX3034G tích hợp bao nhiêu dụng cụ đo trên một máy

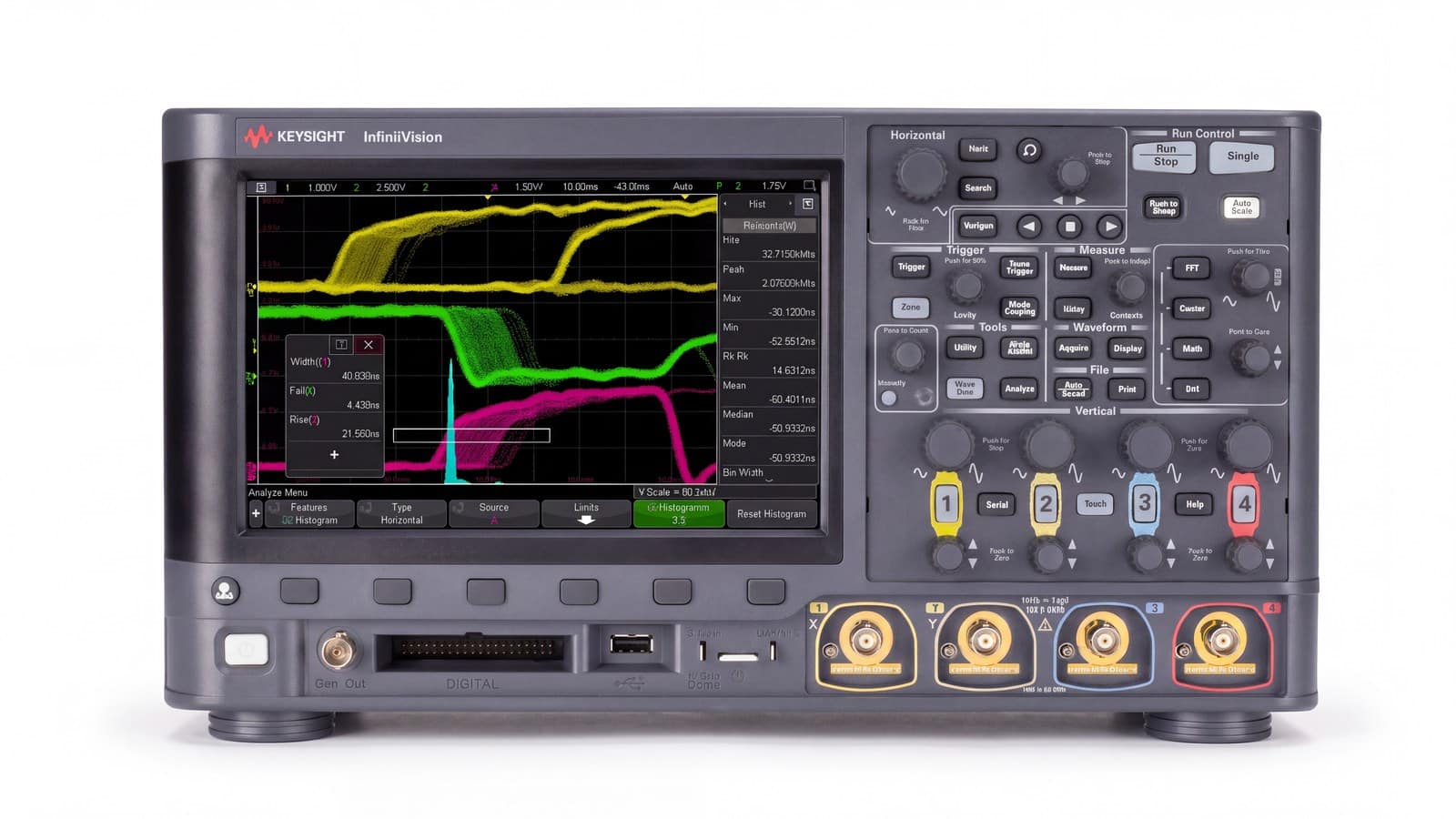

Ngoài chức năng hiện sóng với module kết nối LAN/VGA, Keysight DSOX3034G gộp thêm năm dụng cụ trên cùng màn hình cảm ứng 8,5 inch: bộ phân tích giao thức nối tiếp, bộ phân tích đáp ứng tần số (vẽ Bode), máy phát dạng sóng tùy ý 20 MHz, vôn kế số 3 chữ số và bộ đếm tần/tổng số xung 8 chữ số. Với bàn thí nghiệm nhỏ hoặc trạm sửa chữa không có đủ chỗ cho từng máy rời, đây là cách gom nhiều phép đo vào một khối mà không phải chuyển đầu dò qua lại giữa các thiết bị.
Máy đi kèm bốn đầu dò thụ động N2843A (500 MHz, tỷ lệ suy hao 10:1, mỗi kênh một đầu dò), cộng phần mềm nhúng D3000GENB và PathWave BenchVue Oscilloscope (BV004B) để kéo dữ liệu về PC. ADC 8 bit, tốc độ cập nhật 1.000.000 dạng sóng/giây giúp bắt được các sự kiện hiếm mà máy cập nhật chậm hơn thường bỏ sót giữa hai lần quét.

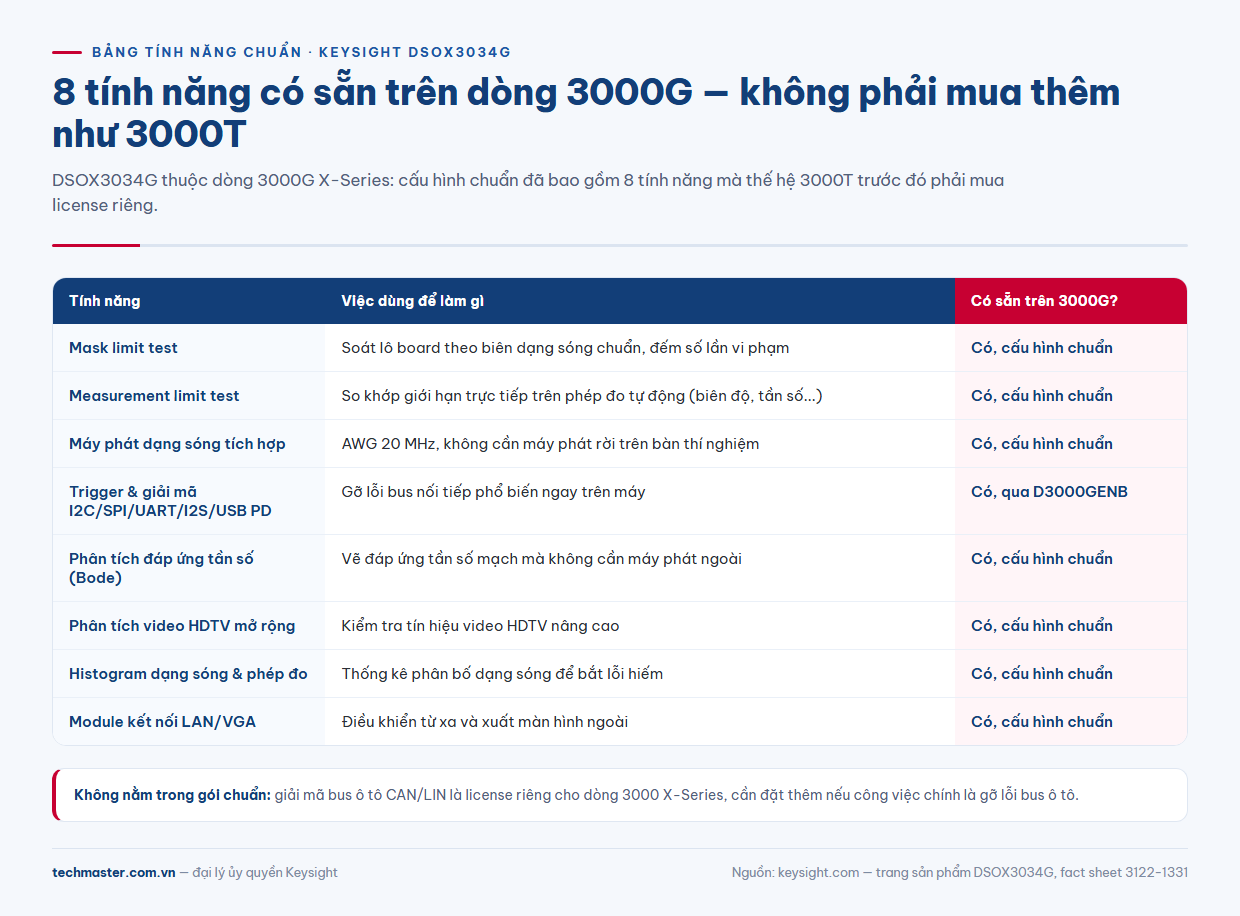

Tám tính năng có sẵn trên dòng 3000G — không phải mua thêm như 3000T
Trong dòng 3000X-Series Keysight, bản 3000G đưa thẳng tám tính năng vào cấu hình chuẩn, thay vì để người dùng mua license riêng như trên 3000T: biểu đồ histogram dạng sóng và phép đo, máy phát dạng sóng tích hợp, trigger và giải mã I2C/SPI/UART/I2S/USB PD, mask limit test, measurement limit test, phân tích đáp ứng tần số (Bode), phân tích video HDTV mở rộng, và module kết nối LAN/VGA. Với người mua mới, điều này nghĩa là không cần lên danh sách license bổ sung ngay từ đầu — các phép đo dưới đây chạy được ngay khi mở máy.

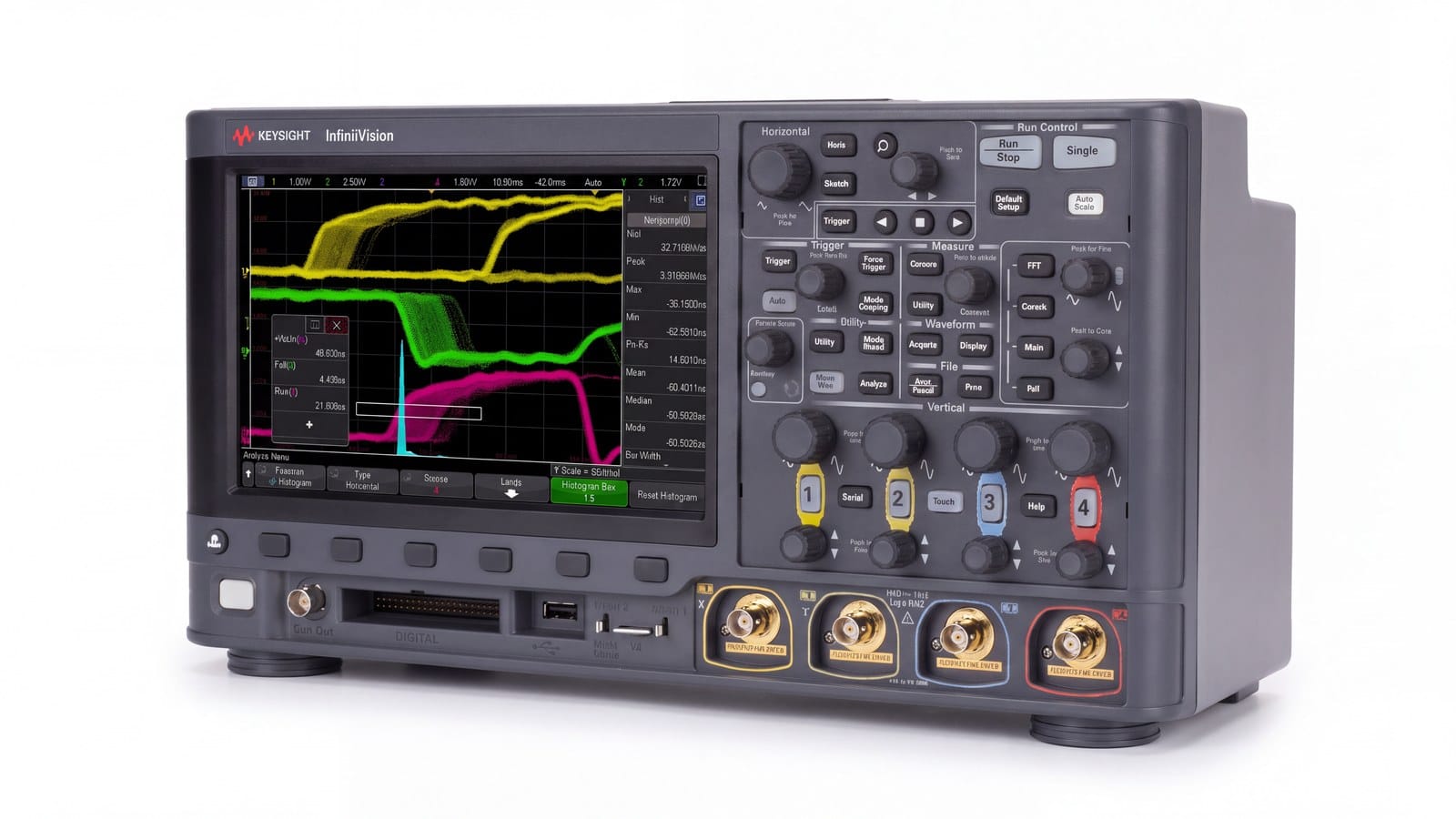

Mask limit test: soát lô sản xuất mà không cần viết kịch bản riêng
Mask limit test có sẵn trên DSOX3034G cho phép vẽ một biên dạng sóng chuẩn (mask) rồi để máy tự đếm số điểm dạng sóng vượt ra ngoài biên đó qua hàng loạt chu kỳ — hữu ích khi cần soát nhanh một lô board cùng thiết kế mà không phải đọc từng dạng sóng bằng mắt. Vì đây là tính năng chuẩn, không cần license bổ sung, quy trình QA có thể dùng ngay: tạo mask từ dạng sóng mẫu đã biết là tốt, chạy máy ở chế độ liên tục và ghi lại số lần vi phạm. Measurement limit test đi cùng làm việc tương tự nhưng so sánh trực tiếp trên các phép đo tự động (biên độ, tần số, độ rộng xung) thay vì hình dạng sóng.
Với băng thông 350 MHz và lấy mẫu tối đa 5 GSa/s, DSOX3034G đủ để soát các board có cạnh xung ở dải MHz thấp đến vài trăm MHz — nguồn xung, bus truyền thông tốc độ trung bình, tín hiệu điều khiển động cơ. Với tín hiệu nhanh hơn nhiều, cần xem lại băng thông của mẫu 3000G cao hơn trong cùng dòng.
Zone touch trigger và giải mã bus nối tiếp khi gỡ lỗi firmware
Zone touch trigger cho phép chạm trực tiếp lên vùng dạng sóng trên màn hình cảm ứng để chọn điều kiện trigger, thay vì dò từng menu — hữu ích khi cần bắt một sự kiện bất thường xuất hiện không đều giữa hàng nghìn chu kỳ bình thường. Phần mềm D3000GENB đi kèm chuẩn cho phép trigger và giải mã I2C, SPI, UART/RS232/422/485 và I2S ngay trên máy, không cần mua thêm license cho các chuẩn này.
Với CAN, LIN hay các bus ô tô khác, Keysight tách thành license riêng cho dòng 3000 X-Series — nếu công việc chính là bus ô tô, bài ứng dụng Keysight DSOX3014G: đo nguồn xung, bus nối tiếp và bàn thí nghiệm đi sâu hơn vào quy trình gỡ rối bus nhúng ở băng thông thấp hơn. Còn khi cần xem đồng thời tín hiệu số cạnh tranh thời gian với tín hiệu tương tự, bài so sánh Keysight MSOX3014G với MSOX3012G, DSOX3014G và MSOX3024G giải thích khi nào 16 kênh số của dòng MSOX là lựa chọn hợp lý hơn DSOX.

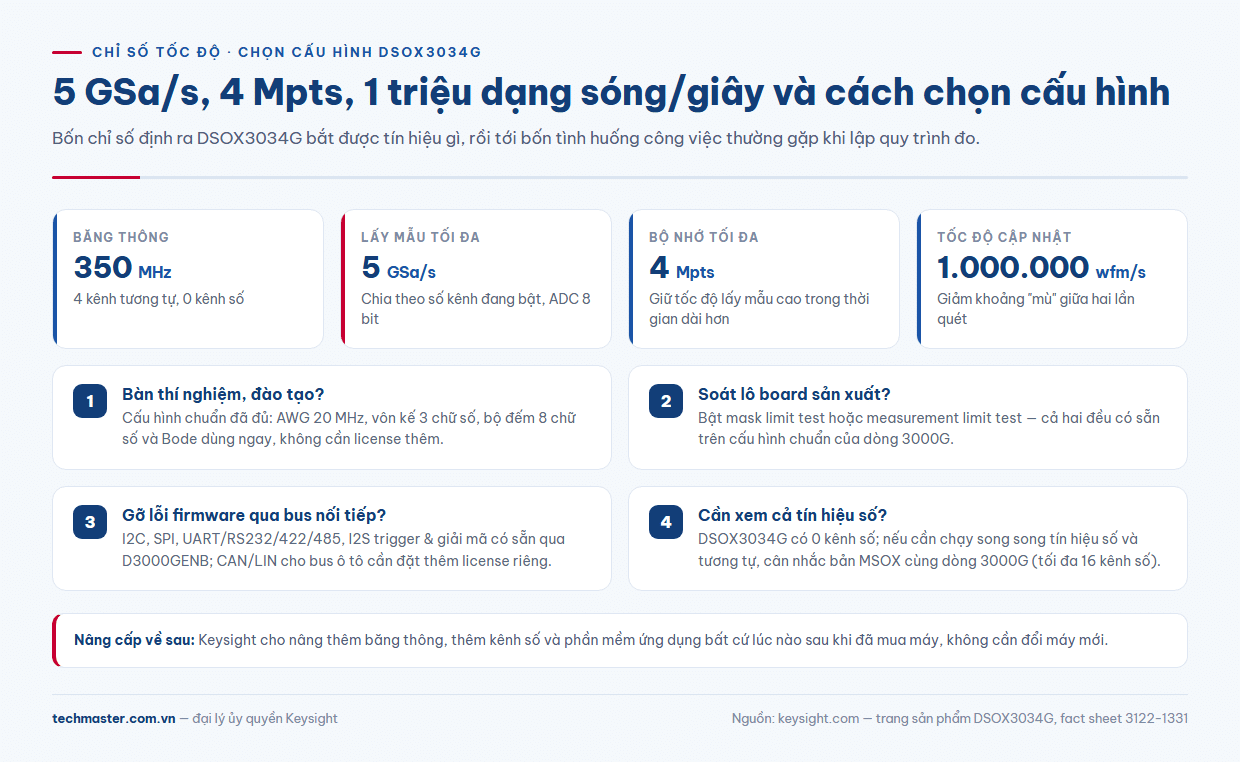

5 GSa/s, 4 Mpts và 1 triệu dạng sóng mỗi giây nghĩa là gì trong đo thực tế
Ba con số này quyết định máy bắt được gì và bỏ sót gì. Tốc độ lấy mẫu tối đa 5 GSa/s (chia đều cho số kênh đang bật) giữ đủ điểm dữ liệu trên mỗi chu kỳ để dựng lại dạng sóng có cạnh nhanh trong phạm vi băng thông 350 MHz — lấy mẫu thấp hơn nhiều so với băng thông sẽ làm méo biên độ đỉnh xung ngắn. Bộ nhớ 4 Mpts cho phép giữ tốc độ lấy mẫu cao đó trong khoảng thời gian dài hơn trước khi máy phải hạ tốc độ lấy mẫu để vừa bộ nhớ — quan trọng khi cần bắt một sự kiện hiếm nằm giữa một khoảng thời gian quét dài.
Tốc độ cập nhật 1.000.000 dạng sóng/giây là con số hay bị bỏ qua nhưng lại quyết định khả năng bắt glitch: giữa hai lần quét, máy hiện sóng cập nhật chậm sẽ có một khoảng “mù” không nhìn thấy gì; tốc độ cập nhật càng cao thì khoảng mù đó càng ngắn, xác suất bỏ sót một xung hiếm càng thấp. Đây là lý do DSOX3034G phù hợp cho việc săn nhiễu chuyển mạch ngắt quãng hoặc lỗi giao tiếp không lặp lại đều.
DSOX3034G thông số cần nhớ khi lập quy trình đo
Chi tiết ở trang DSOX3034G thông số; bảng dưới gom các mục hay dùng khi lập quy trình đo.
| Hạng mục | Giá trị |
|---|---|
| Băng thông / kênh tương tự | 350 MHz / 4 kênh; 0 kênh số (bản MSOX cùng dòng thêm tối đa 16 kênh số) |
| Lấy mẫu / bộ nhớ tối đa | 5 GSa/s / 4 Mpts, ADC 8 bit |
| Tốc độ cập nhật dạng sóng | 1.000.000 dạng sóng/giây |
| Màn hình | Cảm ứng điện dung 8,5 inch, zone touch trigger |
| Đầu dò đi kèm | N2843A, 500 MHz, 10:1, 1 đầu dò/kênh |
| Dụng cụ tích hợp | Bộ phân tích giao thức, Bode, AWG 20 MHz, vôn kế 3 chữ số, bộ đếm 8 chữ số |
| Bảo hành / hiệu chuẩn | Bảo hành hãng 3 năm, hỗ trợ kỹ thuật KeysightCare 3 năm, chu kỳ hiệu chuẩn khuyến nghị 3 năm |
DSOX3034G giá và lộ trình nâng cấp
Keysight thiết kế dòng 3000G để nâng cấp được sau khi đã mua: theo trang sản phẩm, máy hỗ trợ nâng thêm băng thông, thêm kênh số và bổ sung phần mềm ứng dụng bất cứ lúc nào mà không cần đổi máy — phù hợp khi ngân sách ban đầu chỉ đủ cấu hình cơ bản nhưng nhu cầu đo sẽ tăng dần. Vì cấu hình license (mask test, giải mã bus, nâng băng thông) ảnh hưởng trực tiếp đến số tiền bỏ ra, về DSOX3034G giá, liên hệ Techmaster để nhận báo giá theo đúng nhu cầu sử dụng, tránh mua dư tính năng không dùng tới.
Gợi ý chọn cấu hình: bàn thí nghiệm và đào tạo dùng cấu hình chuẩn là đủ vì mask test, Bode và AWG đã có sẵn; dây chuyền QA cần thêm quy trình mask test lặp lại đều; đội gỡ lỗi ô tô nên hỏi thêm license CAN/LIN trước khi đặt hàng. Xem thêm các dòng máy đo khác tại thiết bị đo Keysight.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025 phục vụ chu kỳ hiệu chuẩn theo khuyến nghị của Keysight. Cần tư vấn cấu hình hoặc báo giá máy hiện sóng Keysight DSOX3034G, đội kỹ sư của Techmaster sẵn sàng hỗ trợ.
