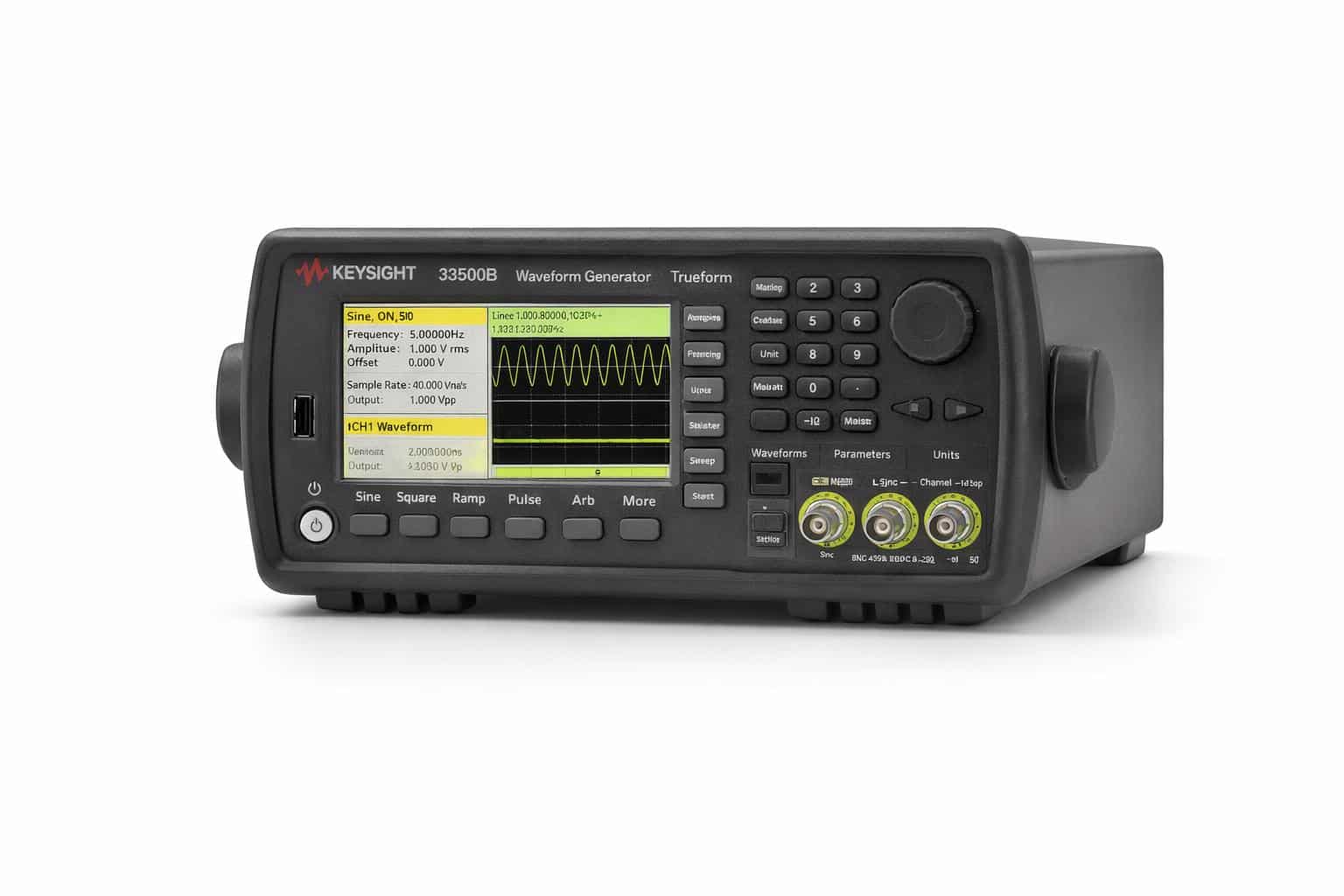

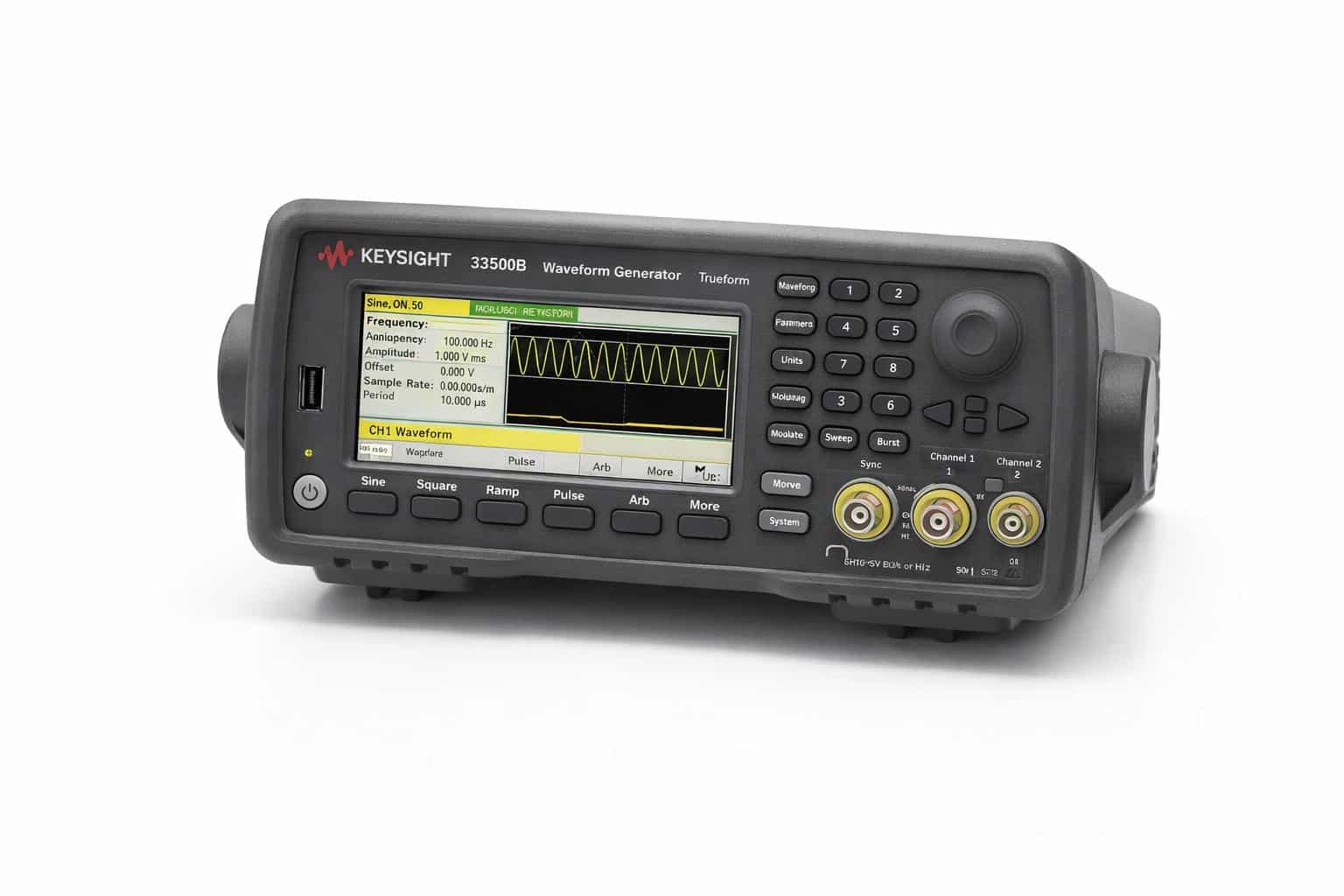

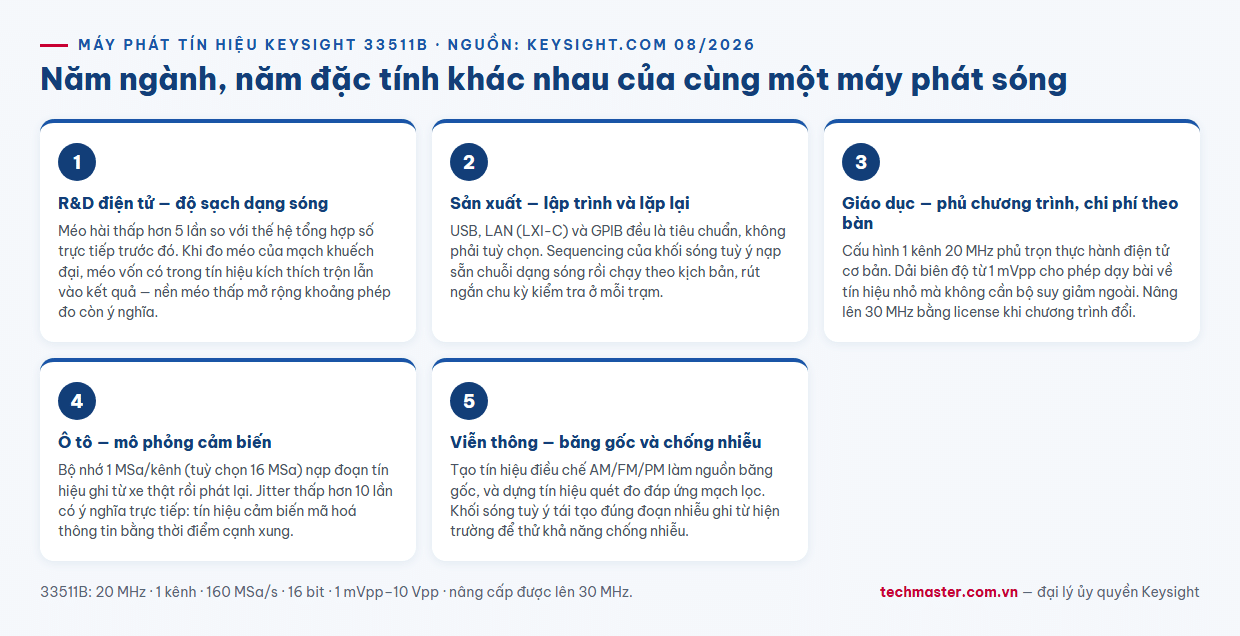

Một máy phát sóng hàm một kênh 20 MHz nghe có vẻ là thiết bị phổ thông, nhưng cách nó được dùng lại rất khác nhau giữa các ngành. Máy phát tín hiệu Keysight 33511B thuộc dòng 33500B với công nghệ Trueform — điểm khiến nó được chọn không phải là tần số tối đa mà là chất lượng dạng sóng phát ra. Bài viết đi qua năm ngành và chỉ ra ở mỗi ngành, đặc tính nào của máy là thứ thực sự được mua.
Thông số nền cần thống nhất trước

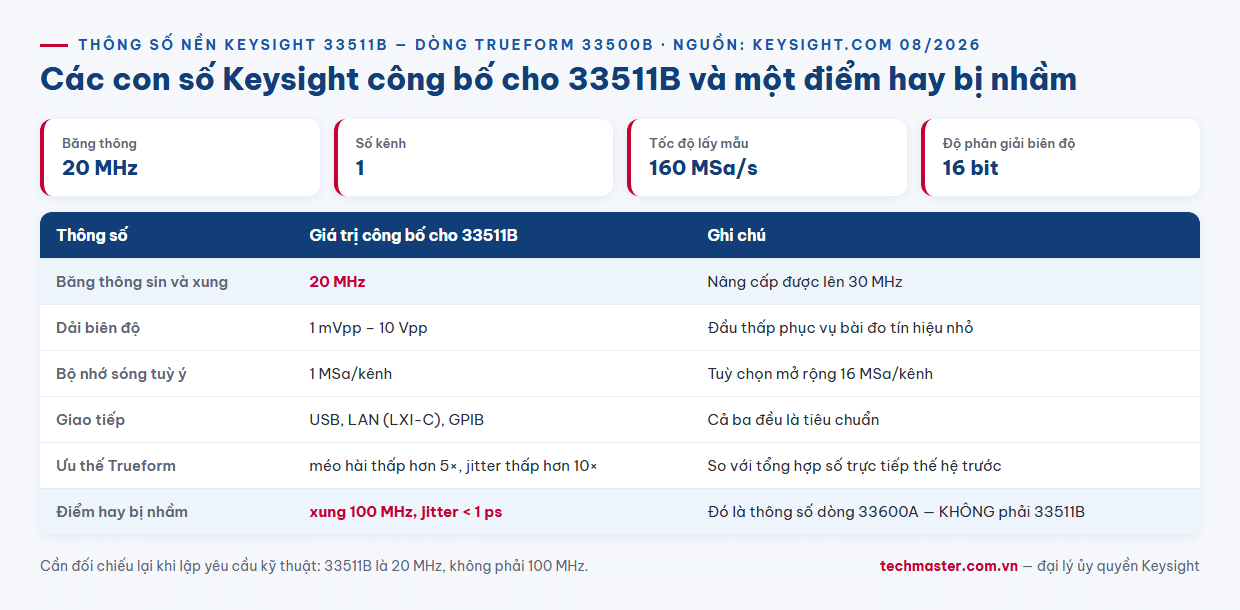

Trước khi vào từng ngành, cần chốt các con số Keysight công bố cho model này, vì mô tả rút gọn ở nhiều nơi hay lẫn với dòng cao hơn:
| Thông số | Giá trị công bố |
|---|---|
| Băng thông | 20 MHz (nâng cấp được lên 30 MHz) |
| Số kênh | 1 |
| Tốc độ lấy mẫu | 160 MSa/s |
| Độ phân giải biên độ | 16 bit |
| Dải biên độ | 1 mVpp – 10 Vpp |
| Bộ nhớ sóng tuỳ ý | 1 MSa/kênh (tuỳ chọn 16 MSa) |
| Giao tiếp | USB, LAN (LXI-C), GPIB — tiêu chuẩn |
Hai điểm đáng lưu ý. Thứ nhất, xung của 33511B đạt tới 20 MHz — con số 100 MHz đôi khi bắt gặp là thông số của dòng 33600A, không phải dòng này. Thứ hai, công nghệ Trueform là điểm bán hàng thực sự: Keysight công bố méo hài thấp hơn năm lần và jitter thấp hơn mười lần so với thế hệ tổng hợp số trực tiếp trước đó.
Ngành 1: nghiên cứu và phát triển điện tử
Ở phòng R&D, máy phát sóng thường được dùng làm nguồn kích thích để đo đáp ứng của mạch. Đặc tính quyết định ở đây là độ sạch của dạng sóng, chứ không phải tần số tối đa.
Lý do rất cụ thể. Khi bạn đo méo hài của một mạch khuếch đại, méo mà bạn nhìn thấy là tổng của méo do mạch sinh ra và méo vốn có trong tín hiệu kích thích. Nếu máy phát sóng đã mang sẵn méo đáng kể, bạn không tách được phần nào thuộc về mạch. Ưu thế méo hài thấp hơn năm lần của Trueform đẩy nền méo của nguồn kích thích xuống, mở rộng khoảng mà phép đo còn có ý nghĩa.
Độ phân giải biên độ 16 bit phục vụ cùng mục đích ở khía cạnh khác: nó cho phép dựng các dạng sóng có chi tiết biên độ nhỏ mà không bị lượng tử hoá thô.
Ngành 2: sản xuất và kiểm tra đầu ra
Trên chuyền sản xuất, máy phát sóng đóng vai trò nguồn tín hiệu chuẩn trong giàn kiểm tra tự động. Ở đây đặc tính quyết định là khả năng lập trình và tính lặp lại.
Ba giao tiếp USB, LAN theo chuẩn LXI-C và GPIB đều là tiêu chuẩn, không phải tuỳ chọn — nghĩa là máy ghép được vào hầu hết giàn thử nghiệm hiện có mà không phải mua thêm module giao tiếp. Với dây chuyền đã chạy phần mềm điều khiển sẵn, đây là yếu tố giảm chi phí tích hợp đáng kể.
Tính năng sequencing của khối sóng tuỳ ý cũng thuộc về nhóm này: nó cho phép nạp sẵn một chuỗi dạng sóng rồi cho máy chạy tuần tự theo kịch bản kiểm tra, thay vì phải gửi lệnh dựng lại tín hiệu ở mỗi bước. Kết quả là chu kỳ kiểm tra ngắn hơn và ít phụ thuộc vào độ trễ của đường truyền lệnh.
Với sản xuất, một kênh thường là đủ vì mỗi trạm kiểm tra chỉ cấp một tín hiệu vào một điểm. Đây là lý do 33511B hợp lý hơn bản hai kênh khi nhân rộng ra nhiều trạm.
Ngành 3: giáo dục và đào tạo kỹ thuật
Trong phòng thí nghiệm giảng dạy, tiêu chí đầu tiên là số bàn được trang bị trên một khoản ngân sách, tiêu chí thứ hai là độ bền trước thao tác của sinh viên.
Cấu hình một kênh 20 MHz phủ trọn chương trình thực hành điện tử cơ bản: khảo sát mạch lọc, đo đáp ứng tần số, quan sát hiện tượng cộng hưởng, dựng tín hiệu điều chế. Không có bài thực hành nào ở bậc này chạm tới trần 20 MHz, nên trả thêm cho băng thông cao hơn là chi phí không sinh giá trị.
Dải biên độ từ 1 mVpp tới 10 Vpp cũng đáng chú ý với môi trường giảng dạy: đầu thấp cho phép dạy các bài về tín hiệu nhỏ và tỉ số tín hiệu trên nhiễu mà không cần bộ suy giảm ngoài.
Khả năng nâng cấp lên 30 MHz bằng license là một điểm cộng về mặt quản lý tài sản: khoa có thể mua ở cấu hình gốc và mở rộng sau nếu chương trình đào tạo thay đổi, không phải thay máy.
Ngành 4: ô tô và hệ thống nhúng
Ngành ô tô dùng máy phát sóng theo một cách riêng: mô phỏng cảm biến. Bộ điều khiển điện tử trên xe nhận tín hiệu từ cảm biến tốc độ bánh xe, cảm biến vị trí trục cam, cảm biến nhiệt độ — và để kiểm tra bộ điều khiển trên bàn thí nghiệm, bạn cần tái tạo các tín hiệu đó mà không cần cả chiếc xe.
Đây chính là công việc của khối sóng tuỳ ý. Bộ nhớ 1 MSa mỗi kênh, mở rộng tuỳ chọn lên 16 MSa, cho phép nạp một đoạn tín hiệu ghi từ xe thật rồi phát lại lặp đi lặp lại. Tính năng sequencing cho phép ghép nhiều đoạn thành một kịch bản — ví dụ chuỗi khởi động, tăng tốc, phanh — để kiểm tra bộ điều khiển phản ứng đúng ở các chuyển tiếp.
Ưu thế jitter thấp của Trueform có ý nghĩa trực tiếp ở đây: nhiều tín hiệu cảm biến trên xe mã hoá thông tin bằng thời điểm cạnh xung chứ không bằng biên độ. Jitter trong tín hiệu mô phỏng sẽ được bộ điều khiển hiểu thành dao động tốc độ hoặc sai lệch vị trí không có thật.
Ngành 5: viễn thông và kiểm tra thiết bị vô tuyến
Trần 20 MHz đặt 33511B ra ngoài các phép đo cao tần, nhưng nó vẫn có chỗ đứng vững trong ngành viễn thông ở phần băng gốc và phần tín hiệu điều khiển.
Máy tạo được các tín hiệu điều chế biên độ, điều chế tần số và điều chế pha, dùng làm nguồn băng gốc cấp vào khối điều chế của máy phát. Nó cũng dùng để dựng tín hiệu quét tần số phục vụ đo đáp ứng của mạch lọc băng gốc.
Một ứng dụng ít được nói tới nhưng thường gặp: dùng khối sóng tuỳ ý để tái tạo dạng nhiễu cụ thể nhằm kiểm tra khả năng chống nhiễu của thiết bị. Vì bạn nạp được đúng đoạn nhiễu đã ghi lại từ hiện trường, phép thử phản ánh điều kiện thật thay vì một mẫu nhiễu tổng quát.
Đọc thêm về dòng Trueform 33500B
Bài so sánh 33511B với dòng Trueform 33500B đối chiếu model này với các cấu hình cùng dòng, còn bài đánh giá năm điểm nổi bật của công nghệ Trueform đi sâu vào phần kỹ thuật tổng hợp tín hiệu. Bài 33500B theo năm ngành mở rộng góc nhìn ra cả dòng. Danh mục đầy đủ nằm ở trang thiết bị đo lường.
Mua Keysight 33511B chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang Keysight 33511B, hoặc liên hệ đội kỹ thuật để rà soát nhu cầu số kênh và dung lượng bộ nhớ sóng tuỳ ý trước khi chốt cấu hình.
Câu hỏi thường gặp
Keysight 33511B phát xung tới bao nhiêu MHz?
Keysight công bố băng thông 20 MHz cho 33511B, áp dụng cho cả sóng sin và xung, và model này nâng cấp được lên 30 MHz. Con số 100 MHz đôi khi bắt gặp trong các mô tả rút gọn là thông số của dòng 33600A, không phải của 33511B — cần đối chiếu lại khi lập yêu cầu kỹ thuật.
Công nghệ Trueform khác gì tổng hợp số trực tiếp thông thường?
Keysight công bố Trueform cho méo hài thấp hơn năm lần và jitter thấp hơn mười lần so với thế hệ tổng hợp số trực tiếp trước đó. Điều này quan trọng ở hai nhóm công việc: đo méo hài của mạch khuếch đại, nơi méo của nguồn kích thích trộn lẫn vào kết quả; và mô phỏng cảm biến ô tô, nơi thông tin được mã hoá bằng thời điểm cạnh xung nên jitter bị hiểu thành sai lệch không có thật.
Một kênh của 33511B có đủ cho giàn kiểm tra sản xuất không?
Trong phần lớn trường hợp là đủ, vì mỗi trạm kiểm tra thường chỉ cấp một tín hiệu vào một điểm. Cấu hình một kênh cũng hợp lý hơn khi nhân rộng ra nhiều trạm. Ba giao tiếp USB, LAN chuẩn LXI-C và GPIB đều là tiêu chuẩn trên máy nên chi phí tích hợp vào giàn thử nghiệm sẵn có được giữ ở mức thấp.
