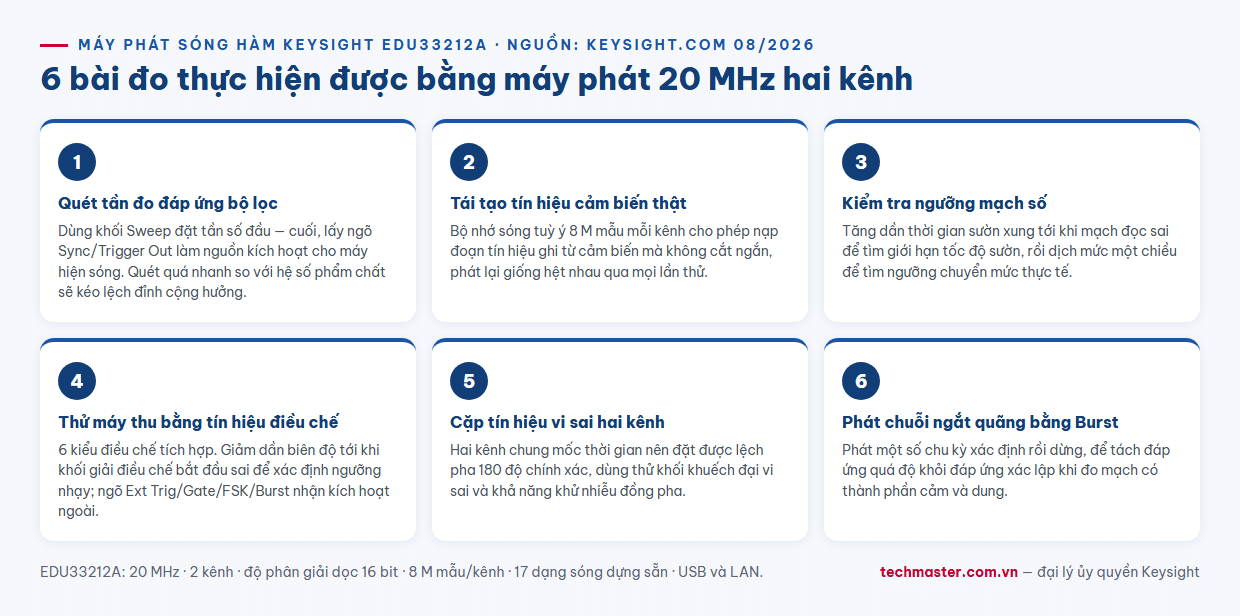

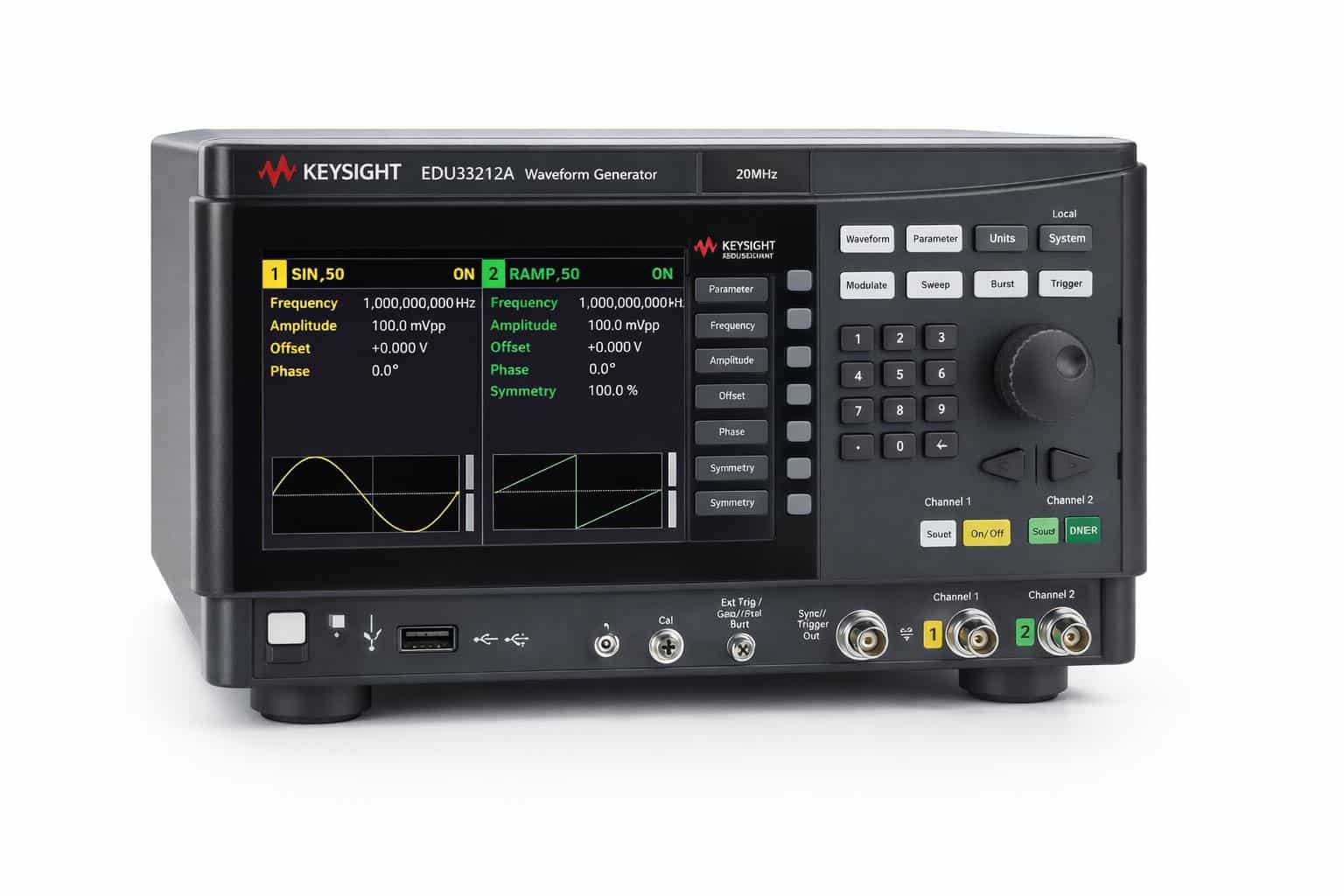

Một máy phát sóng nằm im trên bàn thí nghiệm cho tới khi bạn biết chính xác nó thay thế được công việc nào. Bài viết này đi qua sáu phép đo cụ thể thực hiện được bằng máy phát sóng hàm Keysight EDU33212A — mỗi phép đo kèm cách đặt máy và lý do nó cho kết quả đáng tin, dựa trên thông số Keysight công bố: 20 MHz, 2 kênh, độ phân giải dọc 16 bit và bộ nhớ sóng tuỳ ý 8 M mẫu mỗi kênh.
Ứng dụng 1: quét tần số đo đáp ứng bộ lọc
Đây là phép đo dùng khối Sweep. Bạn đặt tần số đầu, tần số cuối và thời gian quét, nối ngõ ra kênh 1 vào đầu vào bộ lọc, rồi quan sát biên độ đầu ra trên máy hiện sóng.

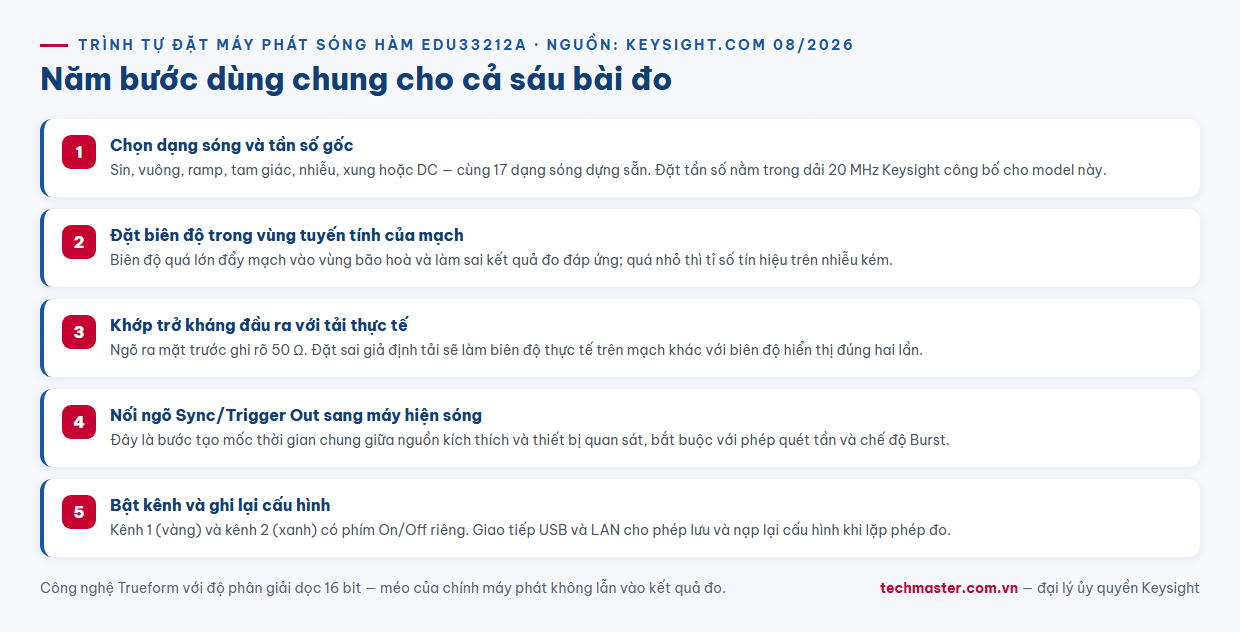

Cách đặt máy: chọn dạng sin, biên độ cố định ở mức nằm trong vùng tuyến tính của mạch, bật Sweep và đặt dải quét ôm quanh tần số cắt dự kiến. Ngõ Sync/Trigger Out dùng làm nguồn kích hoạt cho máy hiện sóng, nhờ vậy trục thời gian trên màn hình tương ứng trực tiếp với trục tần số của phép quét.
Điểm cần lưu ý là thời gian quét. Quét quá nhanh so với hệ số phẩm chất của mạch sẽ làm đỉnh cộng hưởng bị “kéo” và đọc sai tần số cắt. Nguyên tắc thực hành là giảm dần tốc độ quét cho tới khi hình dạng đáp ứng không đổi nữa.
Ứng dụng 2: tái tạo tín hiệu cảm biến thật bằng sóng tuỳ ý
Bộ nhớ sóng tuỳ ý 8 M mẫu mỗi kênh là con số quyết định ở đây, vì nó cho phép nạp một đoạn tín hiệu dài mà không phải cắt ngắn.
Quy trình thực tế: ghi lại tín hiệu thật từ cảm biến bằng máy hiện sóng, xuất ra tệp, nạp vào máy phát, rồi dùng chính tín hiệu đó làm đầu vào cho mạch đang phát triển. Cách này giải một bài toán khó chịu — muốn thử mạch xử lý tín hiệu thì cần có tín hiệu thật, nhưng dựng lại điều kiện vật lý sinh ra tín hiệu đó mỗi lần thử là việc tốn thời gian và không lặp lại được chính xác.
Với sóng tuỳ ý, cùng một đoạn tín hiệu phát lại bao nhiêu lần cũng giống hệt nhau. Đây là điều kiện bắt buộc khi bạn cần so sánh hiệu quả của hai phiên bản thuật toán lọc, vì mọi khác biệt quan sát được chắc chắn đến từ thuật toán chứ không từ đầu vào.
Ứng dụng 3: kiểm tra ngưỡng và độ trễ mạch số bằng xung sườn thay đổi được
Máy phát ra xung với sườn điều chỉnh được, và đây là công cụ chính khi cần biết mạch số của bạn chịu được đầu vào “xấu” tới mức nào.
Bài đo tiến hành theo hai bước. Trước hết, giữ biên độ và tần số cố định rồi tăng dần thời gian sườn lên cho tới khi mạch bắt đầu đọc sai hoặc dao động ở vùng chuyển mức — con số đó là giới hạn tốc độ sườn mà thiết kế chấp nhận được. Sau đó, giữ sườn cố định và dịch dần mức một chiều để tìm ngưỡng chuyển mức thực tế, so với ngưỡng ghi trong tài liệu linh kiện.
Kết quả của hai bước này trả lời câu hỏi thường bị bỏ qua ở giai đoạn thiết kế: biên độ dự phòng còn lại bao nhiêu khi tín hiệu suy giảm qua dây dẫn dài hoặc qua bộ đệm.
Ứng dụng 4: sinh tín hiệu điều chế để thử máy thu
Keysight công bố máy có 6 kiểu điều chế tích hợp sẵn. Với một khối thu, bạn cần tín hiệu vào đã mang thông tin chứ không phải sóng mang trần — và đây là nơi các kiểu điều chế đó phát huy tác dụng.
Cách dùng phổ biến nhất là kiểm tra ngưỡng nhạy: đặt tín hiệu điều chế ở biên độ cao rồi giảm dần cho tới khi khối giải điều chế bắt đầu sai, ghi lại mức biên độ tại điểm đó. Ngõ Ext Trig/Gate/FSK/Burst trên mặt máy cho phép điều khiển việc chuyển tần từ nguồn ngoài, hữu ích khi cần đồng bộ phép thử với một sự kiện khác trong hệ thống.
Ứng dụng 5: dùng hai kênh đồng bộ để đo lệch pha và mạch vi sai
Hai kênh của EDU33212A chia sẻ chung mốc thời gian, nên đặt được quan hệ pha xác định giữa chúng — đây chính là lý do chọn máy hai kênh thay vì hai máy một kênh.
Ứng dụng trực tiếp là tạo cặp tín hiệu vi sai: đặt hai kênh cùng tần số, cùng biên độ, lệch pha 180 độ. Cặp tín hiệu này dùng để thử khối khuếch đại vi sai hoặc kiểm tra khả năng khử nhiễu đồng pha của mạch đầu vào — nếu mạch hoạt động đúng, thành phần chung sẽ bị triệt tiêu ở đầu ra.

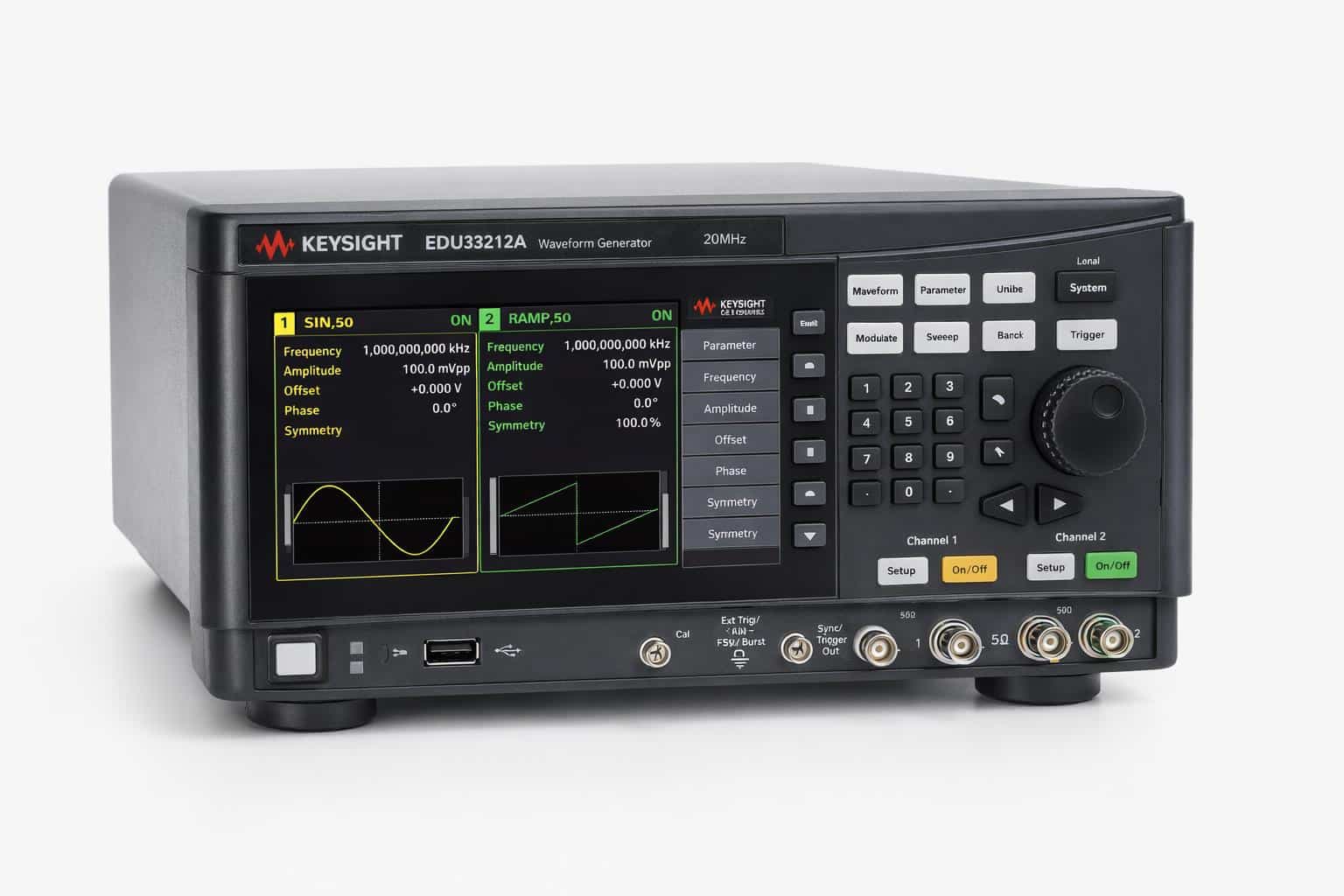

Biến thể thứ hai là quét pha: giữ nguyên mọi tham số và chỉ thay đổi độ lệch pha giữa hai kênh theo từng bước, dùng để kiểm tra mạch phát hiện pha hoặc hiệu chuẩn khối đo góc pha. Trên màn hình 7 inch, tham số của cả hai kênh hiển thị song song nên việc đối chiếu diễn ra trực tiếp, không phải chuyển qua lại giữa các trang cấu hình.
Ứng dụng 6: phát chuỗi xung ngắt quãng bằng chế độ Burst
Chế độ Burst phát ra một số chu kỳ xác định rồi dừng, thay vì phát liên tục. Đây là điều kiện cần cho các phép đo đáp ứng quá độ.
Trường hợp dùng điển hình là đo dao động tắt dần của mạch có thành phần cảm và dung: phát một chuỗi ngắn, rồi quan sát mạch “rung” thế nào sau khi kích thích kết thúc. Nếu phát liên tục, đáp ứng quá độ bị trộn lẫn với đáp ứng xác lập và không tách ra được.
Trường hợp thứ hai là thử mạch có cơ chế bảo vệ hoặc tự phục hồi: phát một chùm xung, chờ, rồi phát chùm tiếp theo — mô phỏng đúng kiểu tín hiệu ngắt quãng mà thiết bị gặp trong vận hành thực tế. Số chu kỳ mỗi chùm và khoảng nghỉ giữa các chùm đều đặt được trực tiếp trên máy.
Vì sao công nghệ Trueform quan trọng với sáu bài đo trên
Cả sáu ứng dụng đều dựa trên một giả định: dạng sóng ra đúng như bạn đặt. Keysight mô tả EDU33212A dùng công nghệ Trueform và là máy phát hàm có độ méo thấp nhất trong phân khúc, với độ phân giải dọc 16 bit.
Ý nghĩa thực tế rõ nhất ở hai chỗ. Khi đo đáp ứng bộ lọc, méo hài của chính máy phát sẽ bị mạch lọc xử lý và lẫn vào kết quả, làm sai số liệu suy hao. Khi tái tạo tín hiệu cảm biến, độ phân giải dọc quyết định các chi tiết biên độ nhỏ có được giữ lại hay bị làm tròn mất — mà chi tiết nhỏ thường chính là thứ bạn muốn thử mạch xử lý.
Đọc thêm về EDU33212A
Bài đánh giá chi tiết EDU33212A và công nghệ Trueform phân tích sâu phần chất lượng tín hiệu. Bài so sánh EDU33212A với các model cùng dòng giúp chọn giữa bản một kênh và hai kênh. Danh mục đầy đủ nằm ở trang thiết bị đo lường.
Mua Keysight EDU33212A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang Keysight EDU33212A 20 MHz hai kênh, hoặc liên hệ đội kỹ thuật nếu cần tư vấn ghép bộ Smart Bench Essentials cho phòng thực hành.
Câu hỏi thường gặp
EDU33212A phát được sóng tuỳ ý dài bao nhiêu?
Keysight công bố bộ nhớ sóng tuỳ ý 8 M mẫu cho mỗi kênh. Dung lượng này cho phép nạp một đoạn tín hiệu ghi từ cảm biến thật mà không phải cắt ngắn, nhờ đó cùng một đoạn tín hiệu phát lại nhiều lần vẫn giống hệt nhau — điều kiện cần khi so sánh hai phiên bản thuật toán xử lý trên cùng một đầu vào.
Vì sao cần máy phát hai kênh thay vì hai máy một kênh?
Hai kênh của EDU33212A dùng chung một mốc thời gian nên đặt được quan hệ pha xác định giữa chúng, chẳng hạn cặp tín hiệu vi sai lệch pha 180 độ để thử khối khuếch đại vi sai hoặc kiểm tra khả năng khử nhiễu đồng pha. Hai máy rời không chia sẻ mốc thời gian nên độ lệch pha giữa chúng trôi theo thời gian và không đặt chính xác được.
EDU33212A có bao nhiêu kiểu điều chế và kết nối thế nào với máy tính?
Máy có 6 kiểu điều chế tích hợp sẵn cùng 17 dạng sóng dựng sẵn, giao tiếp qua USB và LAN. Nhờ vậy các bài đo như dò ngưỡng nhạy của khối thu đều tự động hoá được, và ngõ Ext Trig/Gate/FSK/Burst trên mặt máy cho phép điều khiển việc chuyển tần từ một nguồn kích hoạt bên ngoài.
