Đồng hồ vạn năng để bàn là thiết bị ít gây tranh cãi nhất trong phòng lab, và cũng vì thế hay bị chọn theo quán tính. Nhưng giữa các bản trong cùng một dòng, chênh lệch về tốc độ và bộ nhớ có thể lên tới hàng trăm lần — trong khi chênh lệch về độ chính xác cơ bản chỉ vài chục ppm.
Keysight 34460A là bản khởi điểm của dòng Truevolt. Bài viết này đi qua năm nhóm ngành đang dùng máy nhiều nhất tại Việt Nam, và nói thẳng nhóm nào nên chọn bản này, nhóm nào nên bước lên bản cao hơn.
Thông số nền dùng chung cho cả năm ngành

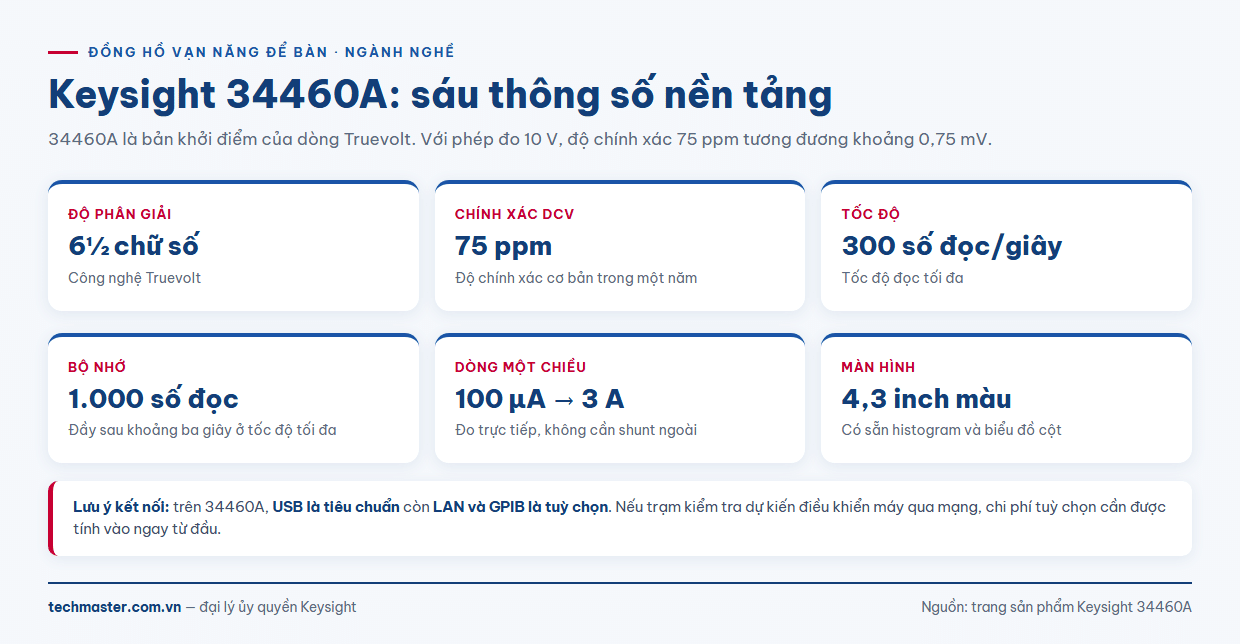

Theo trang sản phẩm của Keysight, 34460A có độ phân giải 6½ chữ số, độ chính xác điện áp một chiều cơ bản 75 ppm trong một năm, tốc độ tối đa 300 số đọc/giây và bộ nhớ 1.000 số đọc. Dải dòng một chiều từ 100 µA đến 3 A. Màn hình là loại màu 4,3 inch có sẵn biểu đồ histogram và biểu đồ cột. Giao tiếp USB là tiêu chuẩn; LAN và GPIB là tuỳ chọn. Máy dùng công nghệ Truevolt và đi kèm bảo hành ba năm.
Con số cần hiểu đúng là 75 ppm. Với phép đo 10 V, 75 ppm tương đương khoảng 0,75 mV — đủ tốt cho gần như mọi công việc kiểm tra và bảo trì, nhưng chưa phải mức dùng để hiệu chuẩn thiết bị khác.
1. Giáo dục và đào tạo nghề
Đây là nhóm mà 34460A phù hợp nhất, và lý do không nằm ở độ chính xác. Bài thực hành ở bậc cao đẳng và đại học xoay quanh đo điện áp, dòng, điện trở và tần số trên mạch một chiều hoặc xoay chiều tần số thấp — toàn bộ đều nằm thoải mái trong năng lực của bản khởi điểm.

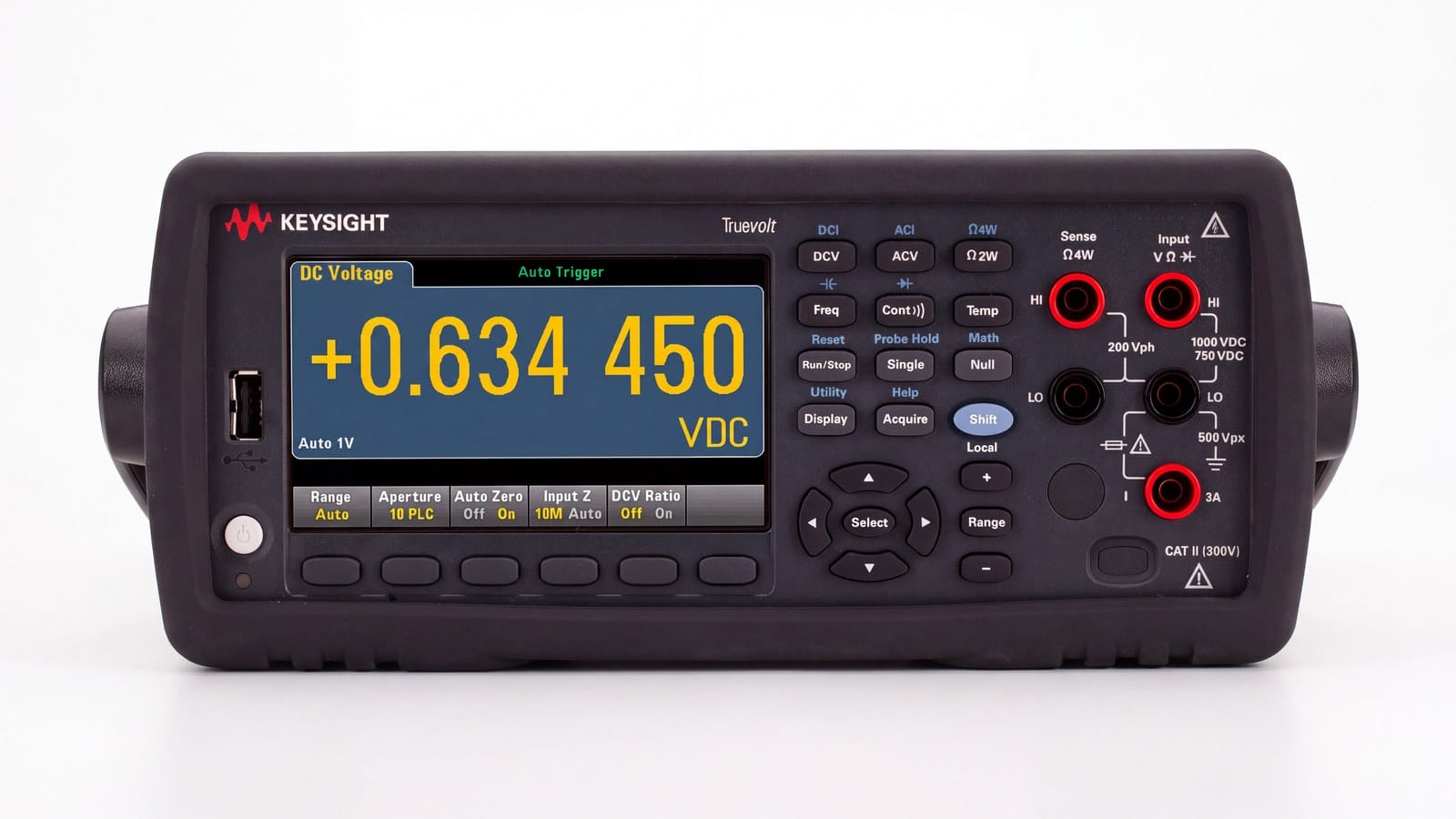

Thứ tạo khác biệt là màn hình màu 4,3 inch với biểu đồ histogram tích hợp. Sinh viên nhìn thấy phân bố của một dãy số đọc thay vì chỉ một con số nhảy, nên khái niệm nhiễu và độ lặp lại trở nên trực quan. Đây là công cụ dạy học tốt hơn nhiều so với một máy chính xác hơn nhưng chỉ hiển thị bảy đoạn.
2. Bảo trì và dịch vụ kỹ thuật
Ở bàn sửa chữa, câu hỏi thường là “điểm này có đúng 5 V không” chứ không phải “điểm này là 5,000012 V”. Độ chính xác 75 ppm vượt xa yêu cầu của loại câu hỏi đó.
Điểm đáng chú ý cho nhóm này là dải dòng lên tới 3 A, cho phép đo trực tiếp dòng tiêu thụ của nhiều loại bo mạch và bộ nguồn nhỏ mà không cần shunt ngoài. Bảo hành ba năm cũng có ý nghĩa thực tế với thiết bị dùng liên tục trong môi trường xưởng.
Công nghệ Truevolt cũng đáng nói ở đây. Trên các đồng hồ để bàn thế hệ cũ, phép đo điện áp một chiều trên nguồn trở kháng cao thường bị kéo lệch bởi dòng phân cực đầu vào của chính máy đo — máy càng “hút” dòng thì điểm đo càng sụt. Với mạch cảm biến trở kháng cao hay mạch phân áp dùng điện trở lớn, sai lệch này có thể lớn hơn nhiều so với con số 75 ppm ghi trên tờ thông số. Truevolt giảm ảnh hưởng đó cùng với nhiễu tần số thấp, nên số đọc ổn định hơn ở đúng những điểm đo mà kỹ thuật viên hay nghi ngờ thiết bị nhất.
3. Sản xuất điện tử và kiểm tra chức năng
Đây là nhóm cần cân nhắc kỹ nhất, vì ranh giới nằm ở tốc độ chứ không ở độ chính xác.
Tốc độ 300 số đọc/giây là đủ khi trạm kiểm tra đo vài điểm trên mỗi sản phẩm và nhịp dây chuyền tính bằng giây. Nhưng nếu kịch bản kiểm tra phải quét hàng chục điểm đo trên mỗi bo mạch, hoặc phải ghi lại một dãy số đọc liên tục để phân tích, thì hai giới hạn xuất hiện cùng lúc: tốc độ và bộ nhớ 1.000 số đọc.
Bộ nhớ 1.000 số đọc đầy sau khoảng ba giây ở tốc độ tối đa. Với bài toán ghi dữ liệu dài, đó là ràng buộc thật và không khắc phục được bằng cách đổi cách dùng.
4. Lắp ráp thiết bị và kiểm tra đầu vào linh kiện
Với công việc kiểm tra linh kiện đầu vào — xác nhận giá trị điện trở, kiểm tra thông mạch, đo điện áp tham chiếu của module — bản khởi điểm là lựa chọn hợp lý về chi phí.
Cần lưu ý về kết nối: trên 34460A, USB là giao tiếp tiêu chuẩn, còn LAN và GPIB là tuỳ chọn. Nếu trạm kiểm tra dự kiến điều khiển máy qua mạng, chi phí tuỳ chọn phải được tính vào ngay từ đầu — hoặc cân nhắc bản cao hơn vốn đã có sẵn LAN.
5. Phòng lab đa dụng và nhóm R&D
Nhóm này thường mua một máy để dùng cho nhiều việc chưa xác định trước, nên câu hỏi đúng là: công việc tương lai có chạm tới giới hạn nào của bản khởi điểm không?
Nếu công việc gồm đo dòng rất nhỏ, 34460A dừng ở dải 100 µA. Nếu cần ghi dữ liệu dài hoặc số hoá dạng sóng chậm, bộ nhớ 1.000 số đọc là trần. Nếu cả hai điều đó đều nằm trong kế hoạch, chênh lệch chi phí khi bước lên bản cao hơn gần như luôn rẻ hơn việc mua máy thứ hai sau một năm.
Vị trí của 34460A trong dòng Truevolt

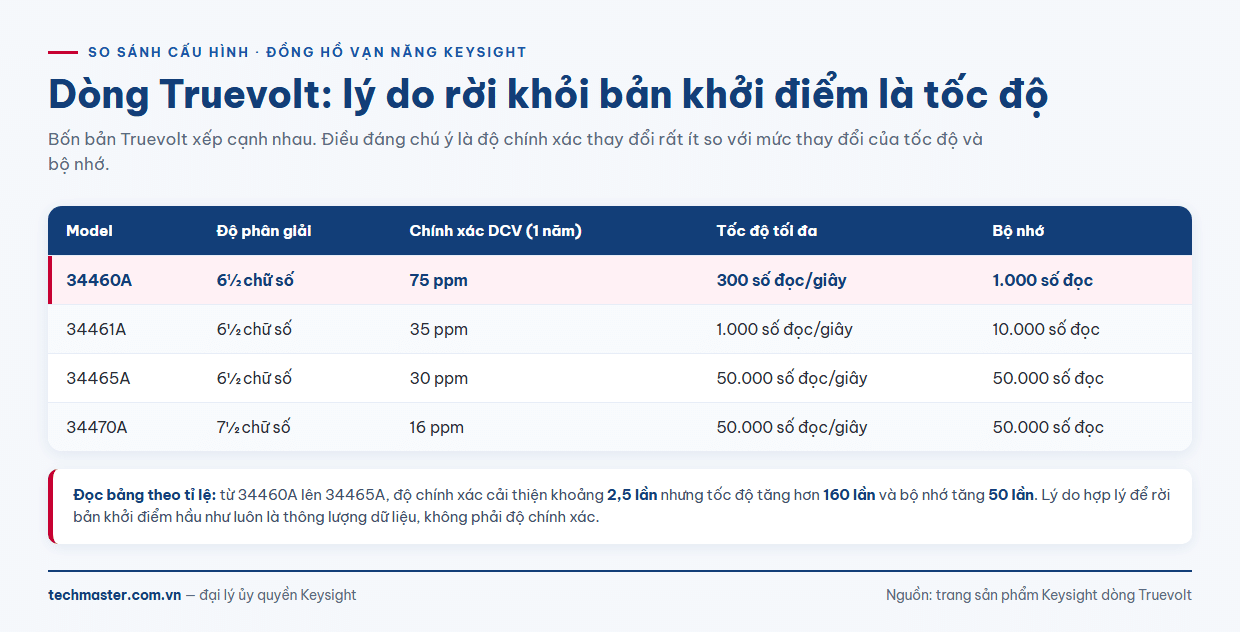

So sánh trực tiếp giúp thấy rõ ranh giới. 34460A cho 6½ chữ số, 75 ppm, 300 số đọc/giây và bộ nhớ 1.000 số đọc. 34461A cũng 6½ chữ số nhưng đạt 35 ppm, 1.000 số đọc/giây và bộ nhớ 10.000. 34465A giữ 6½ chữ số, đạt 30 ppm, 50.000 số đọc/giây và bộ nhớ 50.000. 34470A bước lên 7½ chữ số với 16 ppm, cùng tốc độ và bộ nhớ như 34465A.
Điều đáng chú ý: từ 34460A lên 34465A, độ chính xác cải thiện khoảng 2,5 lần nhưng tốc độ tăng hơn 160 lần và bộ nhớ tăng 50 lần. Nói cách khác, lý do hợp lý để rời khỏi bản khởi điểm hầu như luôn là thông lượng dữ liệu, chứ không phải độ chính xác. Nếu công việc không cần ghi nhanh và ghi nhiều, 34460A đã đủ.
Cần đối chiếu chi tiết hơn, xem bài so sánh dòng Truevolt hoặc đánh giá 34465A. Xem toàn bộ đồng hồ vạn năng Keysight đang được phân phối.
