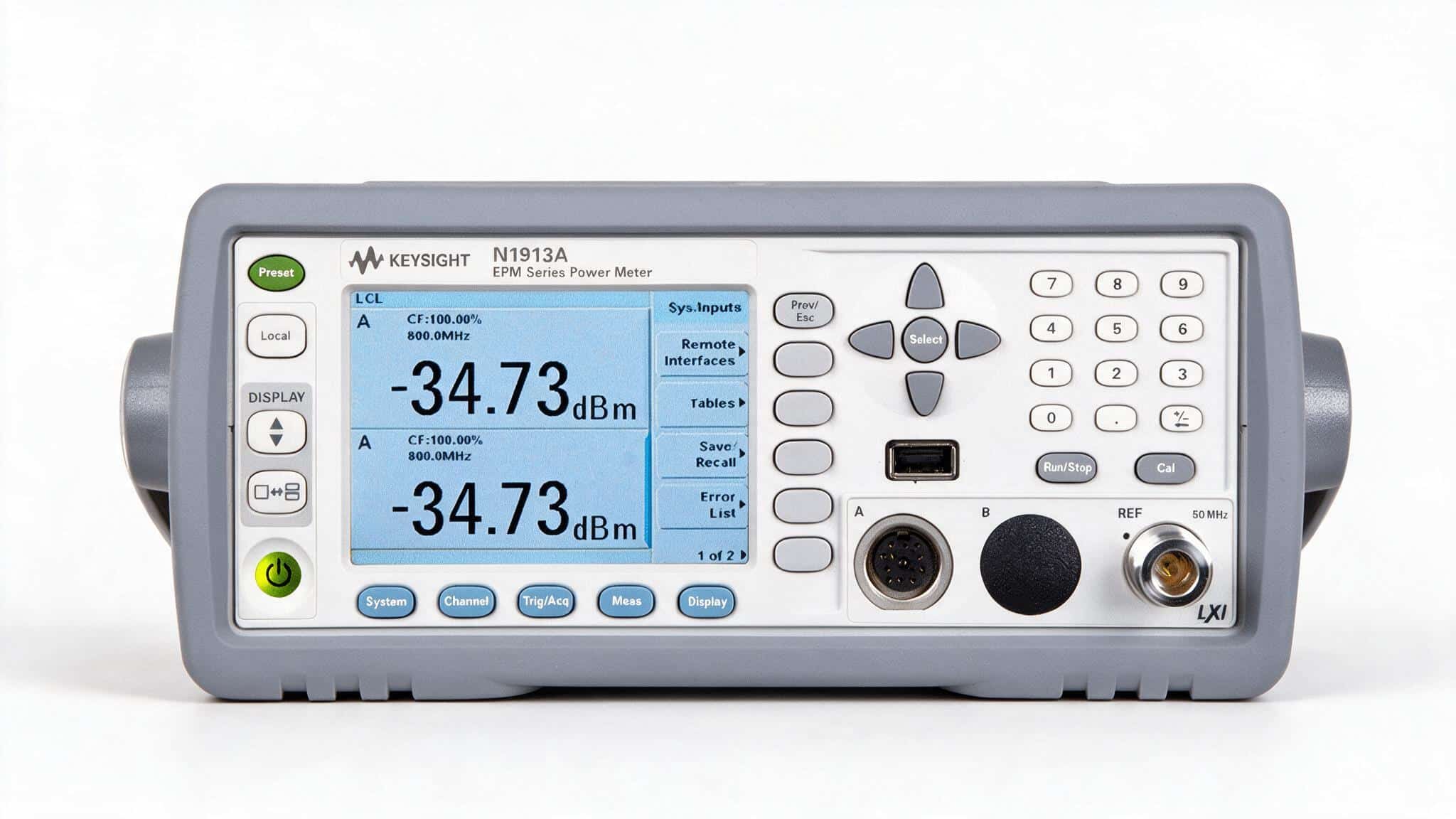

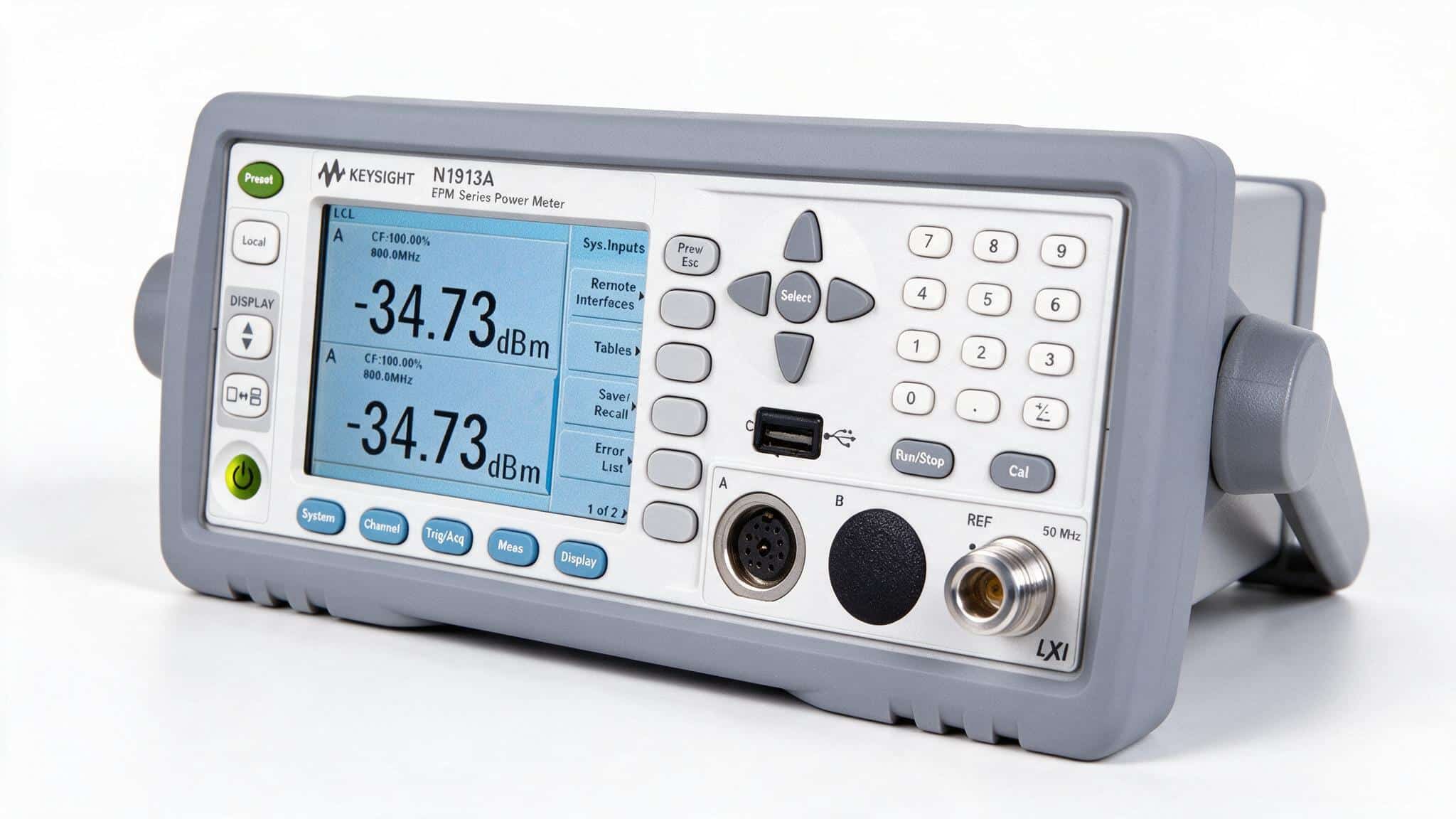

Trong đo lường RF, công suất là đại lượng được quy định chặt nhất trong hồ sơ nghiệm thu: một trạm phát vượt ngưỡng công suất là vi phạm giấy phép tần số, một module khuếch đại thiếu công suất là hàng lỗi. Máy đo công suất RF Keysight N1913A thuộc dòng EPM — dòng máy đo công suất trung bình được dùng như thiết bị tham chiếu ở nhiều phòng đo. Bài viết này phân tích Keysight N1913A được dùng thế nào trong 5 ngành tại Việt Nam, và cách chọn cảm biến đi kèm — vì với máy đo công suất, cảm biến mới là thứ quyết định phép đo.
Hiểu đúng kiến trúc: máy đo là khung, cảm biến là phép đo
Điểm khác biệt căn bản giữa máy đo công suất và các máy đo RF khác: dải tần và dải công suất không nằm ở thân máy. N1913A công bố dải tần DC đến 120 GHz và dải động −70 đến +44 dBm, nhưng cả hai đều phụ thuộc cảm biến. Cùng một thân máy, gắn cảm biến khác nhau sẽ cho hai bài toán đo hoàn toàn khác.

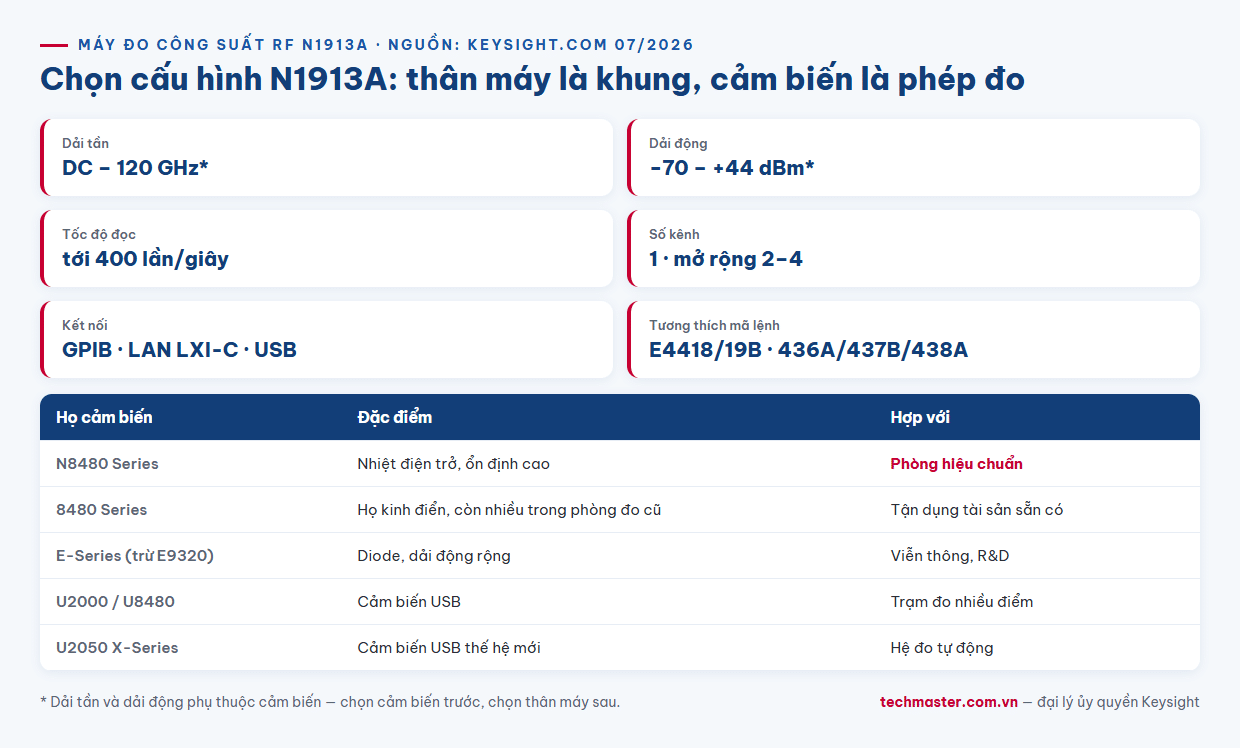

Các họ cảm biến N1913A tương thích, theo công bố của Keysight:
- N8480 Series — cảm biến nhiệt điện trở, độ ổn định cao.
- 8480 Series — họ cảm biến kinh điển, còn nhiều trong các phòng đo đã đầu tư từ lâu.
- E-Series (trừ họ E9320) — cảm biến diode dải động rộng.
- U2000/U8480 Series — cảm biến USB.
- U2050 X-Series — cảm biến USB thế hệ mới.
Thân máy N1913A là bản một kênh, nhưng có thể mở rộng lên 2 đến 4 kênh thông qua cổng USB tùy chọn dành cho cảm biến USB. Máy đọc tới 400 lần/giây, có màn hình LCD màu độ phân giải cao, và kết nối qua GPIB, LAN chuẩn LXI-C và USB.
Một chi tiết ít được nhắc nhưng rất có giá trị với phòng đo lâu năm: N1913A tương thích mã lệnh với E4418B/E4419B và các máy 436A/437B/438A khi đặt tùy chọn 200. Nghĩa là chương trình đo tự động viết cho máy đời cũ chạy được trên máy mới mà không phải viết lại — khoản tiết kiệm này thường lớn hơn chênh lệch giá thiết bị.

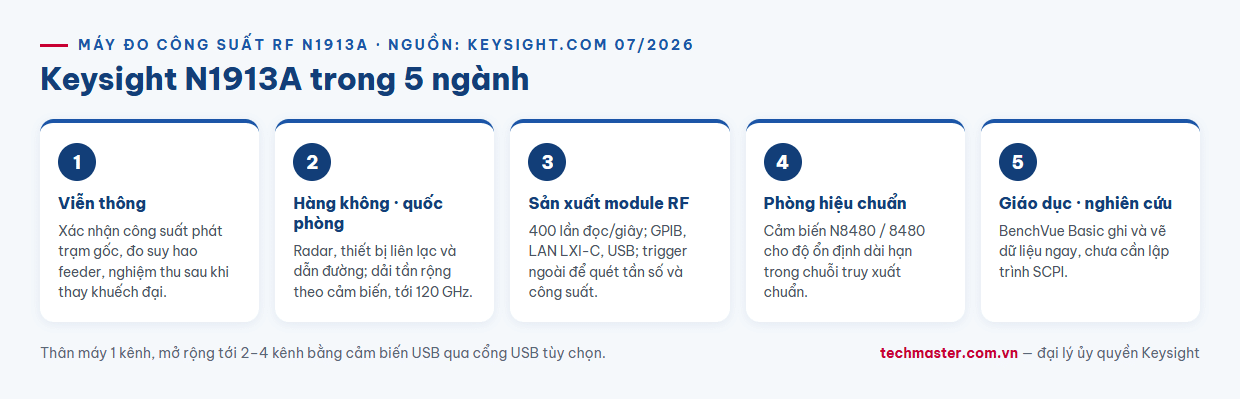

Ngành 1 — Viễn thông và hạ tầng trạm phát sóng
Bài toán thường gặp: xác nhận công suất phát của máy phát trạm gốc, đo suy hao đường feeder, nghiệm thu công suất sau khi thay khuếch đại. Đây là những phép đo đi kèm hồ sơ pháp lý về giấy phép tần số, nên yêu cầu là số đo phải truy xuất được về chuẩn — chính là lý do dùng máy đo công suất chuyên dụng thay vì đọc mức trên máy phân tích phổ.
Dải động −70 đến +44 dBm phủ cả hai đầu bài toán: đo tín hiệu rất nhỏ ở đầu ra bộ ghép định hướng, và đo công suất lớn qua bộ suy hao. Trong thực tế triển khai, N1913A thường đặt cố định tại phòng đo, còn công việc khảo sát tại chân cột dùng thiết bị cầm tay như máy phân tích RF cầm tay FieldFox — hai lớp thiết bị bổ trợ chứ không thay nhau.
Ngành 2 — Hàng không và quốc phòng
Hệ thống radar, thiết bị liên lạc quân sự và thiết bị dẫn đường đều có ngưỡng công suất phát nằm trong tài liệu kỹ thuật bắt buộc kiểm tra định kỳ. Ba yêu cầu đặc thù của ngành này khớp với thiết kế N1913A:
- Dải tần rất rộng. Radar băng X, băng Ku và các hệ thống milimet đòi hỏi khả năng đo lên vùng tần số cao — đáp ứng bằng cách chọn cảm biến phù hợp, tối đa tới 120 GHz.
- Tính lặp lại qua nhiều năm. Thiết bị quốc phòng có vòng đời dài; khả năng tương thích ngược với chương trình đo cũ giúp giữ nguyên quy trình kiểm tra đã được phê duyệt.
- Đo được cả mức rất nhỏ. Kiểm tra độ nhạy máy thu cần đầu dưới của dải động.
Ngành 3 — Sản xuất linh kiện và module RF
Trên dây chuyền, chỉ số quan trọng nhất không phải độ chính xác tuyệt đối mà là thời gian chu kỳ đo. Tốc độ 400 lần/giây cho phép chèn phép đo công suất vào nhịp sản xuất mà không trở thành nút thắt.
Hai tính năng hỗ trợ trực tiếp bài toán tự động hóa:
- Kết nối GPIB, LAN LXI-C và USB — ghép được vào cả hệ ATE đời cũ dùng GPIB lẫn hệ mới dùng LAN.
- Tùy chọn trigger ngoài vào/ra — đồng bộ máy đo công suất với máy phát tín hiệu để chạy quét tần số và quét công suất tự động. Đây là cách dựng đường đặc tuyến độ lợi của một khuếch đại mà không cần thao tác tay.
Khả năng mở rộng lên 4 kênh bằng cảm biến USB cũng đáng chú ý với trạm đo nhiều điểm: một thân máy phục vụ bốn vị trí đo thay vì mua bốn máy.
Ngành 4 — Phòng hiệu chuẩn và bảo đảm đo lường
Trong chuỗi truy xuất chuẩn, máy đo công suất kèm cảm biến nhiệt điện trở đóng vai trò thiết bị chuẩn để hiệu chuẩn các máy đo công suất khác và các nguồn tín hiệu. Yêu cầu ở đây là độ ổn định dài hạn hơn là tốc độ — lý do họ cảm biến N8480 và 8480 vẫn được chọn cho vai trò này.
Với các phòng thử nghiệm tại Việt Nam đang xây dựng năng lực đo RF theo ISO/IEC 17025, điểm cần lưu ý khi lập hồ sơ: bất định đo của phép đo công suất phải cộng gộp đóng góp từ cả thân máy và cảm biến, kèm hệ số hiệu chuẩn của cảm biến theo tần số. Chọn cảm biến vì thế là quyết định kỹ thuật, không phải quyết định giá.
Ngành 5 — Giáo dục kỹ thuật và nghiên cứu
Ở trường đại học và viện nghiên cứu, N1913A thường giữ vai trò thiết bị dùng chung cho các bài thí nghiệm RF: đo độ lợi khuếch đại, khảo sát suy hao đường truyền, đo công suất anten. Phần mềm BenchVue Basic Power Meter/Sensor Control and Analysis đi kèm giúp sinh viên ghi và vẽ dữ liệu ngay mà chưa cần biết lập trình SCPI — rút ngắn khoảng cách giữa buổi thí nghiệm đầu tiên và kết quả có thể phân tích được.
Với nhóm nghiên cứu, khả năng nâng số kênh và đổi cảm biến theo đề tài giúp một khoản đầu tư phục vụ được nhiều hướng nghiên cứu khác nhau trong nhiều năm.
Chốt lại: mua thân máy hay mua hệ thống?
Nếu chỉ so bảng giá thân máy, bạn sẽ chọn sai. Trình tự đúng khi lập cấu hình cho máy đo công suất RF N1913A:
- Xác định dải tần cần đo → khoanh vùng họ cảm biến.
- Xác định mức công suất nhỏ nhất và lớn nhất → chọn dải động cảm biến, tính luôn bộ suy hao nếu vượt trần.
- Xác định số điểm đo đồng thời → quyết định có cần mở rộng kênh bằng cảm biến USB.
- Xác định hệ điều khiển hiện có → GPIB, LAN hay USB; có cần tùy chọn 200 để chạy chương trình cũ không.
