Một vòng lặp thiết kế qubit siêu dẫn hiếm khi tính bằng ngày. Vẽ layout, gửi đi chế tạo, chờ wafer về, gắn lên tủ lạnh pha loãng, hạ xuống vài chục milikelvin, rồi mới biết tần số qubit lệch vài trăm MHz so với dự tính. Hạ nhiệt và làm ấm lại một cryostat là chuyện của nhiều ngày; cả chu trình từ layout tới số liệu đo thường tính bằng tháng. Đó là lý do mô phỏng hệ thống lượng tử ở cấp hệ thống — chứ không chỉ ở cấp linh kiện — đang trở thành khâu bắt buộc trước khi chế tạo.
Mô phỏng hệ thống lượng tử khác gì mô phỏng linh kiện
Trong thiết kế mạch siêu dẫn cổ điển, người ta mô phỏng từng phần: giải điện từ cho hình học cộng hưởng, giải mạch phi tuyến cho junction Josephson, rồi ghép tay các kết quả lại. Cách làm này trả lời tốt câu hỏi “cấu trúc này cộng hưởng ở đâu”, nhưng không trả lời được câu hỏi mà nhóm thiết kế thật sự cần: “khi tôi bơm một chuỗi xung điều khiển vào hệ này, trạng thái của nó tiến hoá thế nào theo thời gian”.
Mô phỏng cấp hệ thống lấp đúng khoảng trống đó. Ngày 29/10/2025, Keysight công bố Quantum System Analysis — một giải pháp EDA cho phép mô phỏng và tối ưu hệ lượng tử ở cấp hệ thống, chạy trên nền tảng Advanced Design System (ADS) 2026. Điểm cốt lõi của nó là mô phỏng tiến hoá theo thời gian của hệ lượng tử, dùng Hamiltonian được suy ra từ chính kết quả mô phỏng điện từ hoặc mô phỏng mạch của thiết kế — nhờ đó tái hiện được trên máy tính những thí nghiệm quen thuộc như Rabi và Ramsey trước khi có phần cứng thật.
Theo công bố của Keysight, giải pháp này nhằm loại bỏ nhu cầu ghép nối nhiều chuỗi công cụ rời rạc và giảm số vòng đo lạnh sâu lặp lại. Nó bổ sung cho các khối đã có trong danh mục EDA lượng tử của hãng gồm Quantum Layout, QuantumPro EM và Quantum Circuit Simulation.

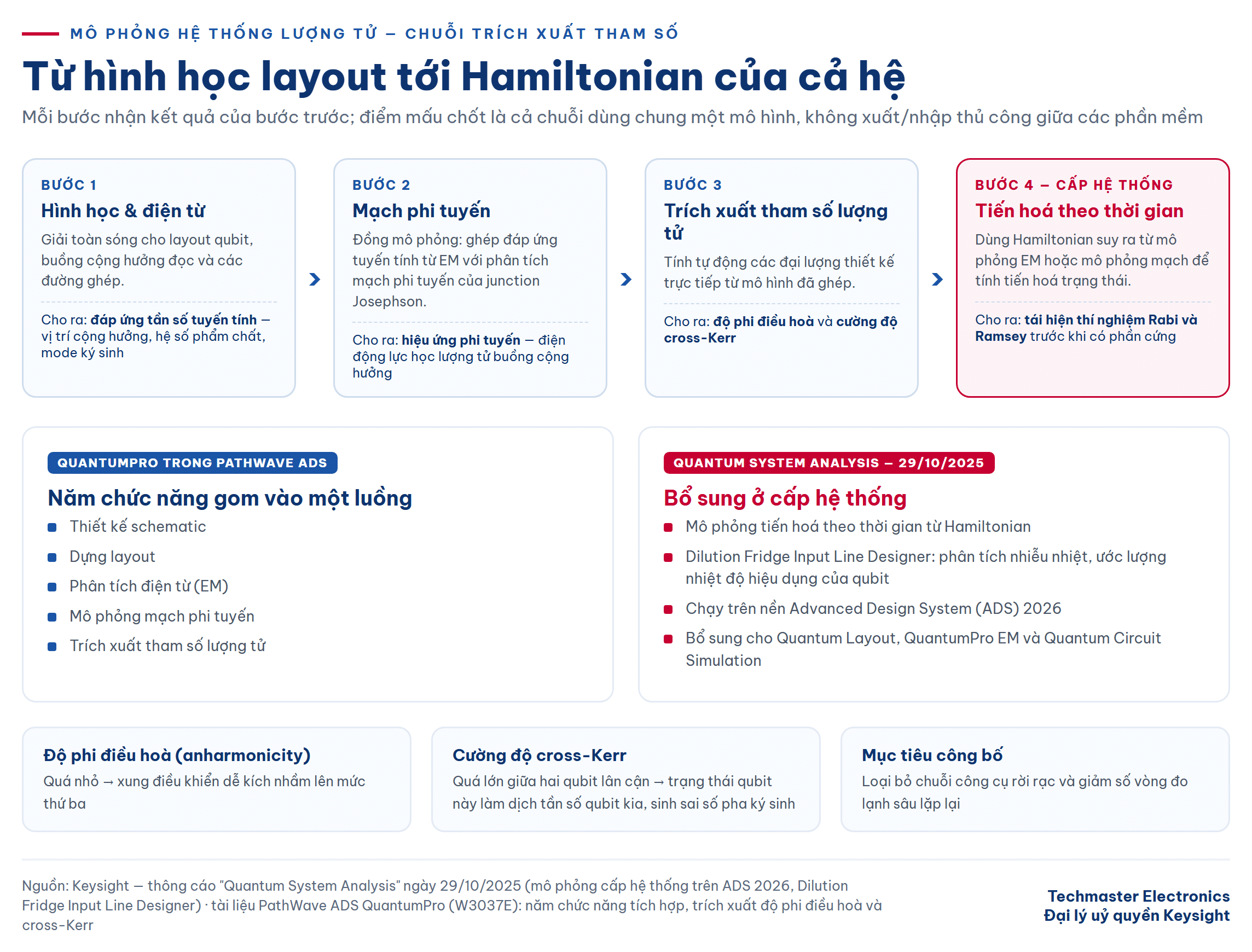

Từ hình học tới Hamiltonian: chuỗi trích xuất tham số
Để hiểu vì sao mô phỏng cấp hệ thống phụ thuộc vào các bước phía trước, cần nhìn chuỗi trích xuất tham số theo đúng thứ tự.
Bước hình học và điện từ. Layout của qubit, buồng cộng hưởng đọc và các đường ghép được giải bằng mô phỏng điện từ toàn sóng. Kết quả là đáp ứng tần số tuyến tính của cấu trúc — nơi cộng hưởng nằm, hệ số phẩm chất bao nhiêu, các mode ký sinh ở đâu.
Bước phi tuyến. Junction Josephson là phần tử phi tuyến; chính độ phi tuyến này tạo ra tính không đều của thang năng lượng, thứ cho phép cô lập hai mức thấp nhất làm qubit. QuantumPro trong PathWave ADS dùng cách tiếp cận đồng mô phỏng: ghép đáp ứng tần số tuyến tính từ mô phỏng điện từ toàn sóng với phân tích mạch phi tuyến trên schematic ADS, qua đó khảo sát các hiệu ứng phi tuyến như điện động lực học lượng tử buồng cộng hưởng.
Bước trích xuất tham số lượng tử. Từ đó, công cụ tính tự động các đại lượng mà nhà thiết kế quan tâm — trong đó có độ phi điều hoà (anharmonicity) của qubit và cường độ cross-Kerr giữa các mode. Hai đại lượng này quyết định trực tiếp chất lượng vận hành: độ phi điều hoà quá nhỏ thì xung điều khiển dễ kích nhầm lên mức thứ ba; cross-Kerr quá lớn giữa hai qubit lân cận thì trạng thái của qubit này làm dịch tần số qubit kia, sinh sai số pha ký sinh.
QuantumPro gom năm chức năng vào một luồng làm việc duy nhất trên nền ADS: thiết kế schematic, dựng layout, phân tích điện từ, mô phỏng mạch phi tuyến và trích xuất tham số lượng tử. Giá trị thực tế nằm ở chỗ các bước này dùng chung một mô hình — thay đổi một khoảng cách trên layout sẽ lan tới tận con số độ phi điều hoà mà không phải xuất/nhập dữ liệu thủ công giữa các phần mềm.

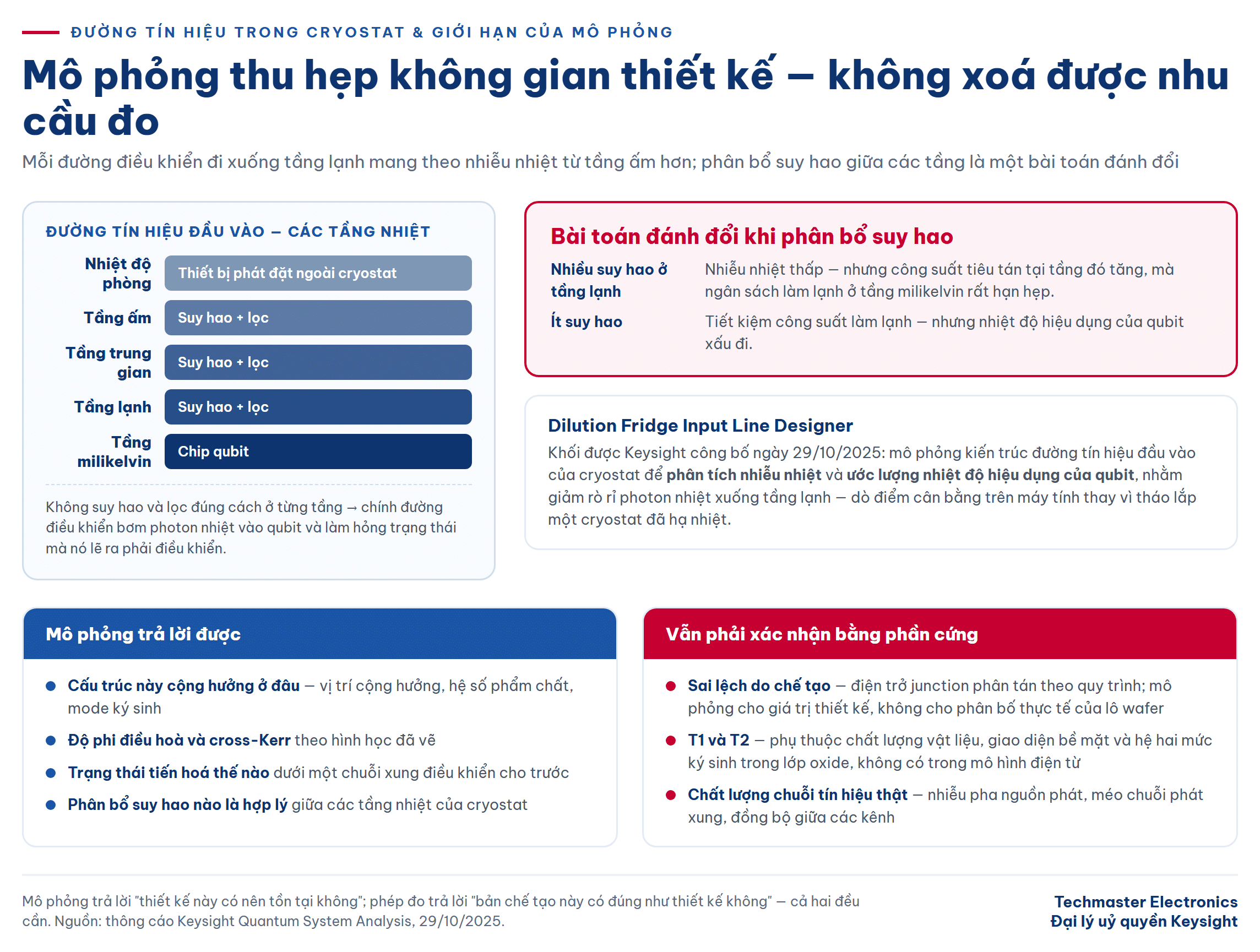

Đường tín hiệu trong tủ lạnh pha loãng: bài toán nhiệt bị bỏ quên
Một phần thiết kế thường bị coi nhẹ cho tới khi hệ thống chạy sai: các đường tín hiệu đi từ thiết bị ở nhiệt độ phòng xuống tầng lạnh nhất của cryostat. Mỗi đường mang theo nhiễu nhiệt từ tầng ấm hơn; nếu không suy hao và lọc đúng cách ở từng tầng, chính đường điều khiển sẽ bơm photon nhiệt vào qubit và làm hỏng trạng thái mà nó lẽ ra phải điều khiển.
Trong công bố nói trên, Keysight bổ sung khối Dilution Fridge Input Line Designer — cho phép mô phỏng kiến trúc đường tín hiệu đầu vào của cryostat để phân tích nhiễu nhiệt và ước lượng nhiệt độ hiệu dụng của qubit, với mục tiêu giảm thiểu rò rỉ photon nhiệt xuống tầng lạnh.
Ý nghĩa thực hành: bài toán phân bổ suy hao giữa các tầng nhiệt vốn là một sự đánh đổi. Đặt nhiều suy hao ở tầng lạnh thì nhiễu nhiệt thấp nhưng công suất tiêu tán tại tầng đó tăng, mà ngân sách làm lạnh ở tầng milikelvin rất hạn hẹp. Đặt ít suy hao thì tiết kiệm công suất nhưng nhiệt độ hiệu dụng của qubit xấu đi. Mô phỏng cho phép dò điểm cân bằng này trên máy tính, thay vì bằng cách tháo ra lắp vào một cryostat đã hạ nhiệt.
Điều gì mô phỏng không thay được
Mô phỏng thu hẹp không gian thiết kế, nhưng không xoá được nhu cầu đo. Ba nhóm đại lượng vẫn phải xác nhận bằng phần cứng thật:
- Sai lệch do chế tạo. Điện trở của junction — thứ quyết định năng lượng Josephson và do đó tần số qubit — phân tán theo quy trình chế tạo. Mô phỏng cho giá trị thiết kế, không cho phân bố thực tế của lô wafer.
- Thời gian sống và mất kết hợp. T1 và T2 phụ thuộc vào chất lượng vật liệu, giao diện bề mặt và hệ hai mức ký sinh trong lớp oxide — những thứ không có trong mô hình điện từ.
- Chất lượng chuỗi tín hiệu thật. Nhiễu pha của nguồn phát, méo của chuỗi phát xung, tính đồng bộ giữa các kênh — đây là đặc tính của thiết bị đo cụ thể trong phòng thí nghiệm của bạn.
Nói cách khác, mô phỏng trả lời “thiết kế này có nên tồn tại không”; phép đo trả lời “bản chế tạo này có đúng như thiết kế không”. Cả hai đều cần. Phần yêu cầu chi tiết đối với chuỗi vi sóng điều khiển và đọc qubit được phân tích trong bài Đo lường lượng tử: điều khiển và đọc qubit siêu dẫn cần gì ở thiết bị vi sóng.
Thiết bị trong vòng lặp xác nhận thiết kế
Khi chuyển từ mô phỏng sang đo thật, hai khối thiết bị nằm ở tuyến đầu.

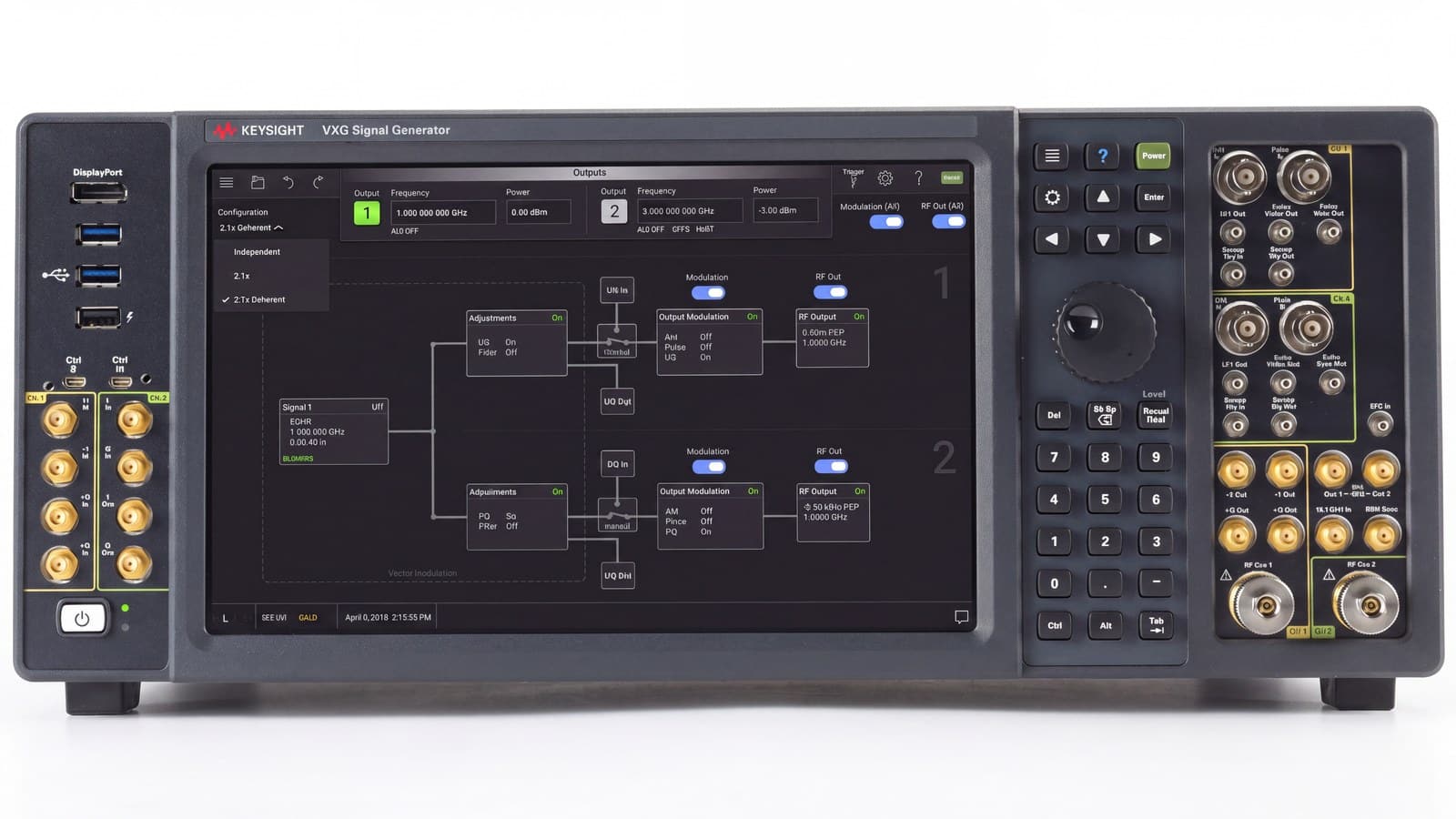

Tổng hợp tín hiệu vi sóng. Keysight M9384B là máy phát tín hiệu vector VXG trên nền PXIe, dải tần tới 44 GHz với băng thông điều chế tới 2 GHz, cấu hình 1–2 kênh. Trong bài toán lượng tử, nó đảm nhận vai trò nguồn sóng mang cho xung điều khiển và cho tông đọc — nơi nhiễu pha và độ ổn định biên độ chuyển trực tiếp thành sai số cổng.
Tạo dạng sóng bao. Keysight M8195A là bộ tạo sóng tuỳ ý (AWG) trên nền AXIe với tốc độ lấy mẫu tới 65 GSa/s, băng thông trên 20 GHz và tối đa 4 kênh. Các dạng xung được tối ưu trong mô phỏng — kể cả những họ xung có hiệu chỉnh nhằm hạn chế kích nhầm lên mức thứ ba — chỉ có ý nghĩa nếu phần cứng tái tạo được đúng bao xung đó.
Cần lưu ý một điểm về quy mô: khi số qubit tăng, bài toán không còn là chất lượng của một kênh mà là số kênh và độ đồng bộ pha giữa chúng. Chủ đề này được bàn riêng trong bài Mở rộng điều khiển qubit: đồng bộ pha và bài toán đếm kênh.
Kết luận
Giá trị của mô phỏng cấp hệ thống không nằm ở việc thay thế phép đo, mà ở việc thay đổi thứ tự phát hiện lỗi. Một sai lệch tần số phát hiện trên màn hình mô phỏng tốn vài giờ; đúng sai lệch đó phát hiện sau khi wafer đã về và cryostat đã hạ nhiệt tốn nhiều tuần. Khi Hamiltonian được suy ra trực tiếp từ hình học đã vẽ, và khi đường tín hiệu trong cryostat được tính nhiễu nhiệt ngay từ giai đoạn thiết kế, phần lớn các bất ngờ đắt tiền được đẩy về phía trước — nơi sửa chúng còn rẻ.
