Keysight DAQM905A là mô-đun ghép kênh RF 50 Ω gồm hai bộ 1×4 độc lập, cắm vào khung DAQ970A hoặc DAQ973A để chuyển tín hiệu tần số cao từ nhiều thiết bị cần đo (DUT) sang một máy hiện sóng hay máy phân tích phổ. Bài viết này đi theo hướng thực hành: cách đấu dây, cách tính suy hao đường truyền, quy trình đo nhiều DUT và danh sách kiểm tra trước khi chạy tự động.
Keysight DAQM905A làm gì trong hệ thống đo RF?
Theo tài liệu kỹ thuật DAQ970A/DAQ973A (5992-3168EN) của Keysight, DAQM905A được thiết kế để chuyển mạch băng rộng cho tín hiệu tần số cao và tín hiệu xung. Mỗi bộ trong hai bộ 1×4 có vỏ chắn chung (common shield) và chỉ chuyển mạch lõi trung tâm.
Điểm cần hiểu ngay từ đầu: DAQM905A không nối vào DMM nội của khung máy. Keysight ghi rõ DMM nội chỉ truy cập được qua DAQM900A, DAQM901A, DAQM902A, DAQM908A và DAQM910A. Vai trò của DAQM905A là bộ định tuyến tín hiệu giữa DUT và thiết bị bên ngoài như máy phát tín hiệu, máy hiện sóng hoặc máy phân tích phổ. Hệ thống thu thập dữ liệu Keysight DAQ970A/DAQ973A lúc này đóng vai trò khung chuyển mạch có thể lập trình, còn phép đo do thiết bị RF đảm nhận.
Mỗi khung DAQ970A/DAQ973A nhận tối đa ba mô-đun, kết hợp tùy ý. Bạn có thể đặt DAQM905A cạnh một mô-đun đo nhiệt độ, hoặc cạnh mô-đun lấy mẫu đồng thời DAQM909A cho bài toán rung động, trong cùng một khung.
DAQM905A thông số cần biết trước khi đấu dây
Bảng dưới tổng hợp các con số Keysight công bố cho mô-đun. Đây là giá trị điển hình hoặc danh định, dùng để thiết kế ngân sách suy hao chứ không thay cho hiệu chuẩn đường truyền thực tế.
| Thông số | Giá trị theo Keysight |
|---|---|
| Cấu hình | Hai bộ ghép kênh 1×4 độc lập, 50 Ω, common low (unterminated) |
| Đầu nối | SMB, kèm 10 cáp chuyển BNC-to-SMB |
| Băng thông | 2 GHz nối thẳng SMB; 1 GHz qua cáp chuyển BNC |
| Tốc độ quét / đóng-mở | 60 kênh/giây |
| Điện áp, dòng, công suất tối đa | 42 V; 0,7 A; 50 W |
| Điện trở kênh đóng ban đầu | < 0,5 Ω (điển hình) |
| Xuyên kênh tại 1 MHz | −110 dB (điển hình) |
| Tuổi thọ relay | 5 triệu lần không tải; 100 nghìn lần ở tải định mức |
| Nhiệt độ hoạt động | 0 đến 55 °C |
Xem thêm thông tin cấu hình tại trang mô-đun ghép kênh RF Keysight DAQM905A trên Techmaster.
Ba cách đấu dây phổ biến với hệ thống thu thập dữ liệu Keysight
1. Một bộ 1×4 cho bốn DUT, một thiết bị đo

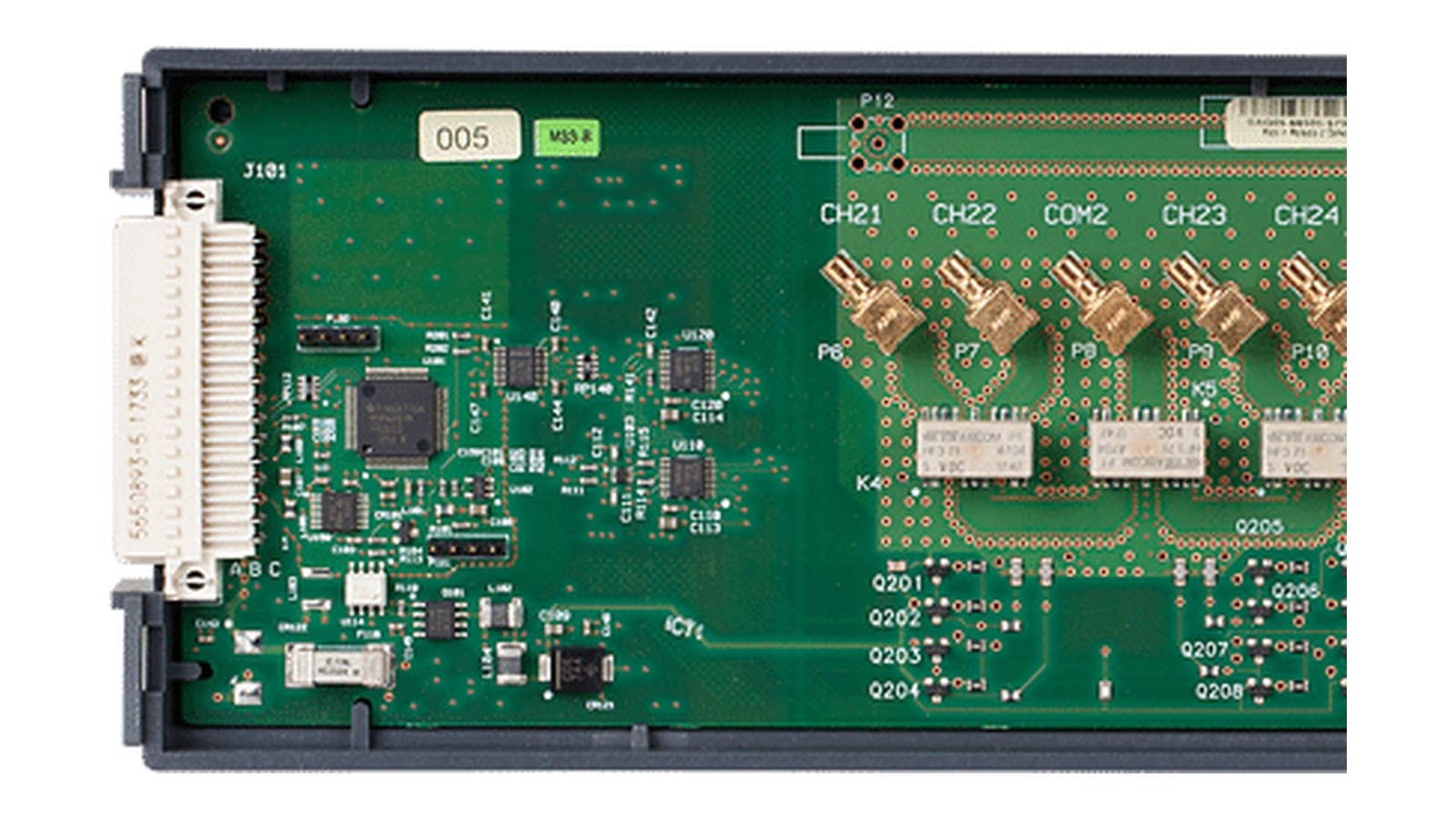

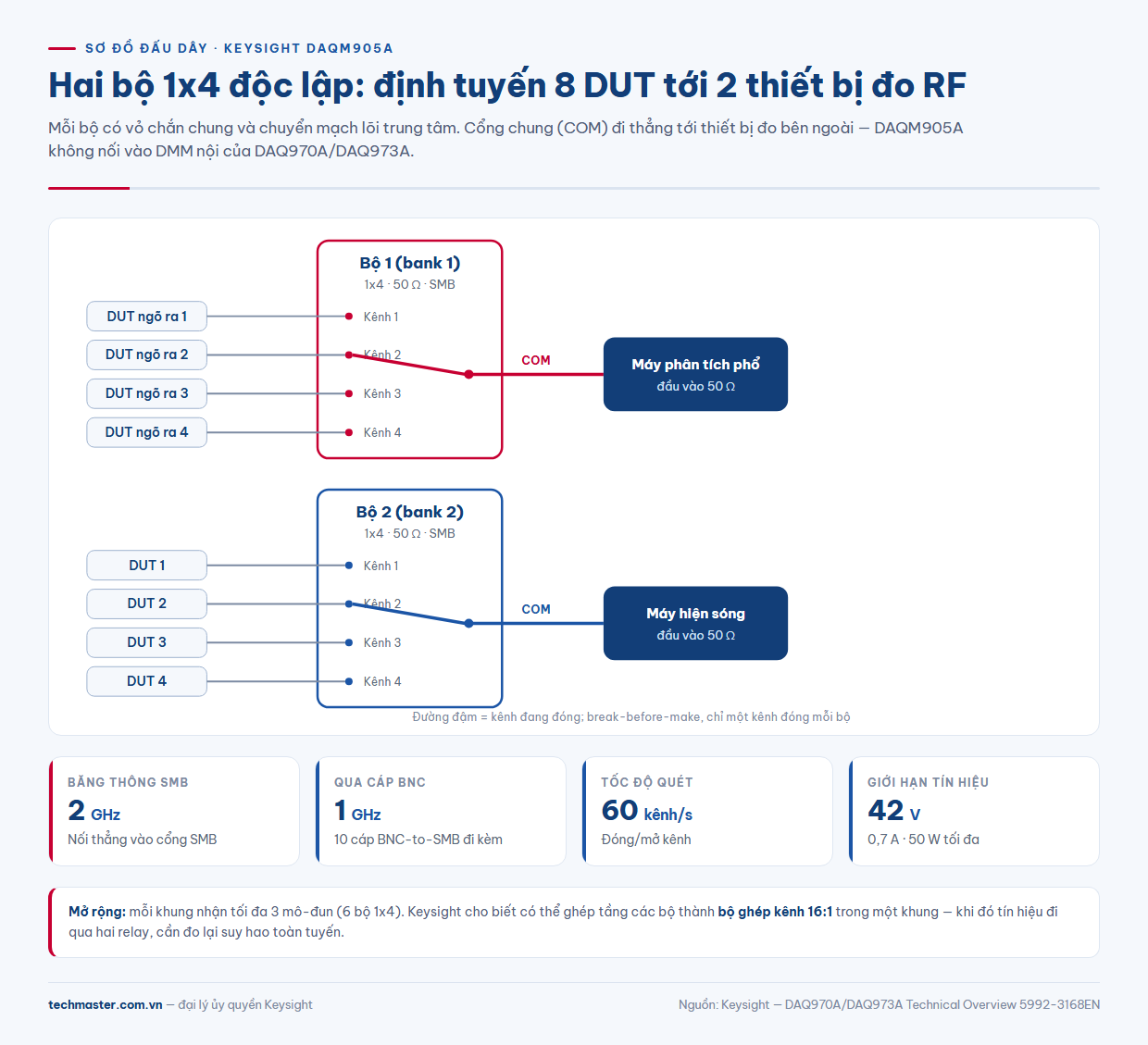

Đây là cấu hình đơn giản nhất. Bốn đầu ra của bốn DUT nối vào bốn kênh của bộ thứ nhất, cổng chung (COM) nối sang đầu vào máy hiện sóng 50 Ω hoặc máy phân tích phổ. Chương trình lần lượt đóng từng kênh, đo, rồi chuyển sang kênh tiếp theo. Keysight ghi chú mọi mô-đun ghép kênh của DAQ970A/DAQ973A đều quét theo kiểu ngắt trước khi đóng (break-before-make), nên không bao giờ có hai DUT bị nối chung vào thiết bị đo.
2. Hai bộ chạy song song cho hai thiết bị đo
Vì hai bộ 1×4 độc lập, bạn có thể dùng bộ thứ nhất để đưa tín hiệu vào máy phân tích phổ và bộ thứ hai để đưa tín hiệu kích thích từ máy phát tín hiệu tới bốn DUT.
3. Ghép tầng thành 16:1 trong một khung
Keysight cho biết các bank có thể ghép tầng để tạo bộ ghép kênh 16:1 trong một khung máy. Về nguyên lý, cổng chung của bốn bộ 1×4 nối vào bốn kênh của bộ thứ năm, nên cần dùng ba mô-đun DAQM905A (sáu bộ). Lưu ý tín hiệu khi đó đi qua hai relay và thêm một đoạn cáp nối tầng, nên suy hao và SWR tổng sẽ lớn hơn số liệu của một tầng. Hãy đo lại toàn bộ đường truyền trước khi dùng.
Tính ngân sách suy hao: con số nào quan trọng?

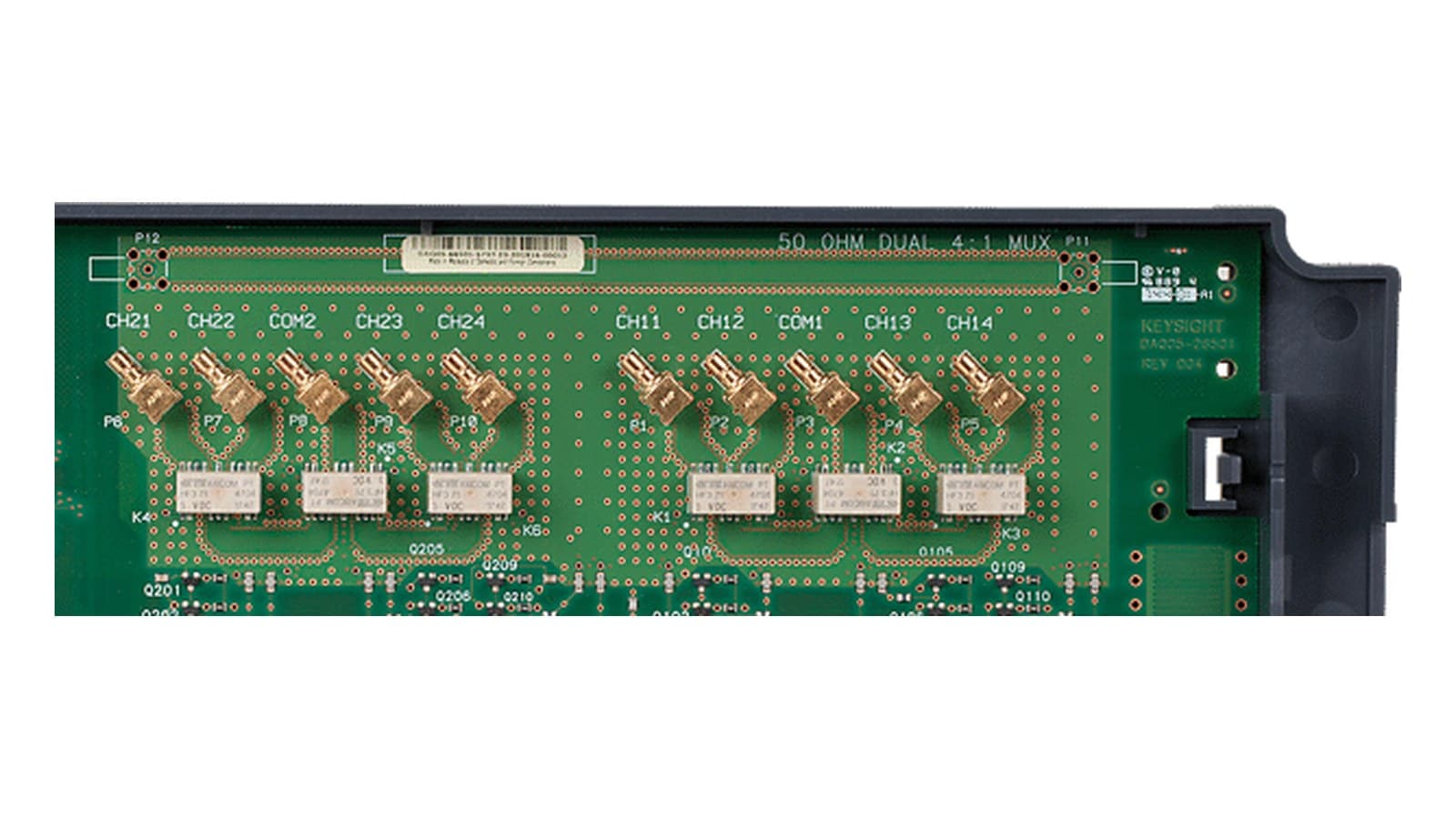

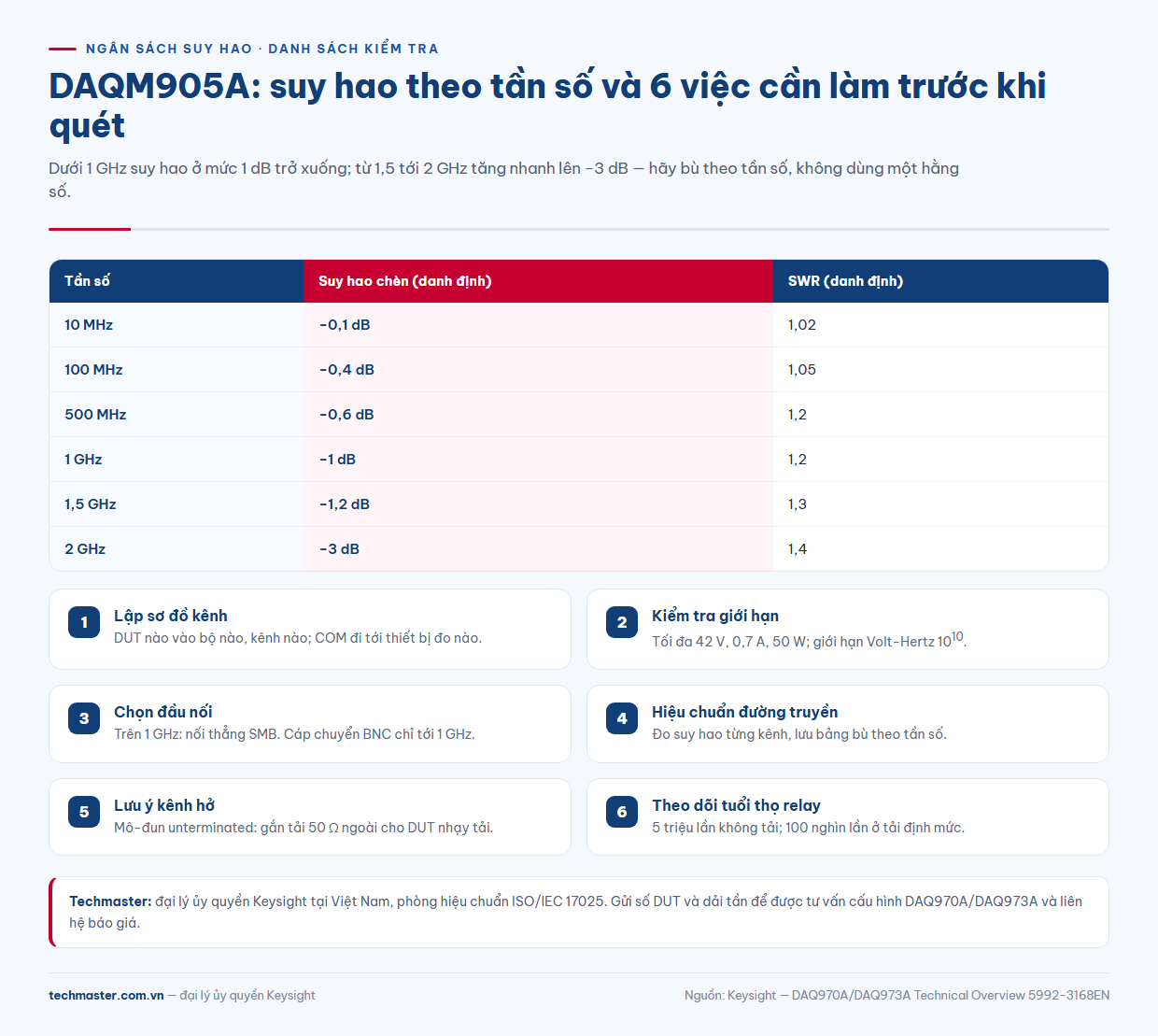

Keysight công bố suy hao chèn danh định của DAQM905A như sau: −0,1 dB tại 10 MHz, −0,4 dB tại 100 MHz, −0,6 dB tại 500 MHz, −1 dB tại 1 GHz, −1,2 dB tại 1,5 GHz và −3 dB tại 2 GHz. SWR danh định tăng từ 1,02 tại 10 MHz lên 1,4 tại 2 GHz.
Từ bảng này có thể rút ra ba quy tắc thực hành:
- Dưới 1 GHz, suy hao của mô-đun ở mức 1 dB trở xuống. Phép đo biên độ có thể bù bằng một hệ số cố định cho từng kênh.
- Từ 1,5 đến 2 GHz, suy hao tăng nhanh lên −3 dB. Ở dải này, bạn cần đo đáp ứng tần số của cả đường truyền (cáp + mô-đun) và bù theo tần số, không dùng một hằng số.
- Cáp chuyển BNC giới hạn băng thông còn 1 GHz. Nếu tín hiệu vượt 1 GHz, hãy nối thẳng vào cổng SMB.
Với tín hiệu xung, băng thông 2 GHz đồng nghĩa với việc cạnh lên rất nhanh sẽ bị làm chậm lại. Hãy so sánh kết quả có và không có mô-đun trên một DUT mẫu.
Quy trình đo nhiều DUT RF với Keysight DAQM905A
- Bước 1 — Lập sơ đồ kênh: ghi rõ DUT nào nối vào bộ nào, kênh nào, cổng chung đi tới thiết bị đo nào.
- Bước 2 — Kiểm tra giới hạn: bảo đảm tín hiệu không vượt 42 V, 0,7 A và 50 W. Với tín hiệu có biên độ lớn ở tần số cao, kiểm tra thêm giới hạn Volt-Hertz 1010.
- Bước 3 — Chọn đầu nối: dùng SMB trực tiếp cho tín hiệu trên 1 GHz; cáp chuyển BNC chỉ dùng tới 1 GHz.
- Bước 4 — Hiệu chuẩn đường truyền: đo suy hao từng kênh từ đầu cáp DUT tới đầu vào thiết bị đo, lưu bảng bù theo tần số.
- Bước 5 — Viết chương trình quét: đóng kênh, chờ ổn định, kích hoạt phép đo trên thiết bị RF, đọc kết quả, mở kênh. Tốc độ quét của mô-đun là 60 kênh/giây, nên thời gian chu kỳ thường do thiết bị đo quyết định.
- Bước 6 — Theo dõi số lần đóng-mở: relay có tuổi thọ 100 nghìn lần ở tải định mức. Dây chuyền chạy liên tục nên đặt lịch kiểm tra định kỳ.
Nếu cần nhiều điểm giao hơn thay vì một chiều từ DUT tới thiết bị đo, hãy tham khảo ma trận 4×8 DAQM904A. Các ví dụ khác về khung máy có trong bài 6 ứng dụng của DAQ970A.
Những lỗi thường gặp khi dùng mô-đun ghép kênh RF
- Quên cổng không dùng: mô-đun thuộc kiểu unterminated, kênh hở không được kết cuối 50 Ω. Với DUT nhạy với tải, hãy gắn tải 50 Ω bên ngoài cho DUT đang chờ.
- Dùng cáp BNC cho tín hiệu 1,5 GHz: vượt giới hạn 1 GHz của cáp chuyển, kết quả biên độ sẽ thấp bất thường.
DAQM905A giá và cấu hình đặt hàng
DAQM905A chỉ là mô-đun; khung DAQ970A hoặc DAQ973A bán riêng. Về DAQM905A giá, vui lòng liên hệ báo giá để Techmaster tư vấn theo số DUT, dải tần và thiết bị đo bạn đang có. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Xem chi tiết và gửi yêu cầu tại trang Keysight DAQM905A cho DAQ970A/DAQ973A.
