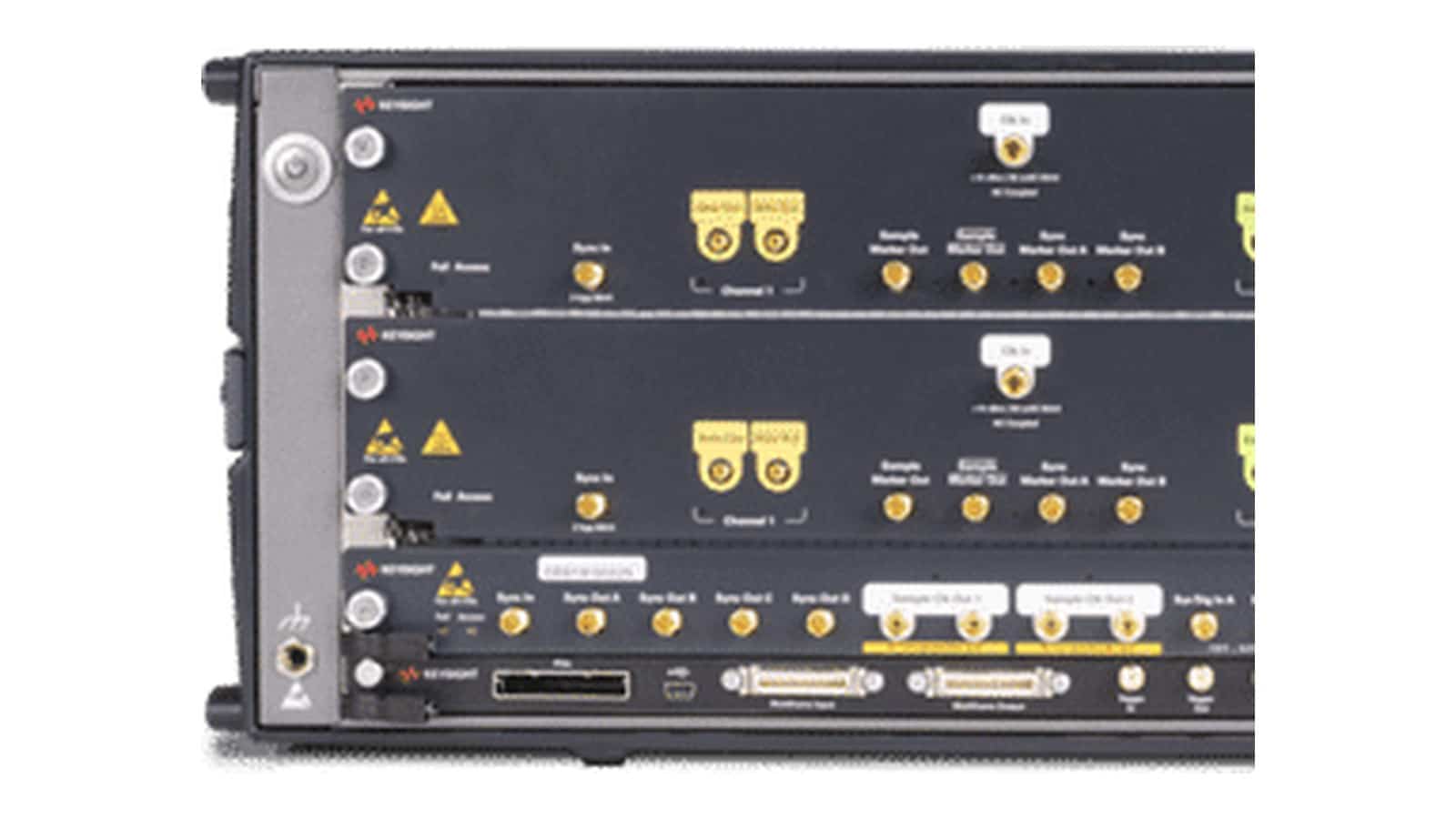

Khi ngành truyền dẫn chuyển từ làn 112G sang 224G và các cổng 1.6T bắt đầu bước ra khỏi phòng thí nghiệm, máy phát sóng tùy ý phải theo kịp tốc độ baud của chính chuẩn đang được phát triển. Keysight M8199B là AWG mà Keysight định vị cho đúng giai đoạn này: tốc độ lấy mẫu tới 256 GSa/s, băng thông analog danh định trên 80 GHz, đồng bộ tới 8 kênh. Bài viết đặt M8199B cạnh năm model cùng họ AXIe là M8199A, M8194A, M8196A, M8195A và M8190A, chỉ dùng số liệu Keysight công bố, rồi đưa ra cây quyết định để chọn máy theo tốc độ làn mà dự án của bạn nhắm tới.
Keysight M8199B trong kỷ nguyên 224G và 1.6T: vì sao cần 256 GSa/s
Một làn điện 224 Gb/s dùng điều chế PAM4 chạy ở khoảng 112 GBaud. Để dựng tín hiệu thử có biên dạng sạch, có thể chèn méo, nhiễu hay jitter có kiểm soát, AWG cần dư băng thông và tốc độ lấy mẫu so với tốc độ baud của tín hiệu.
Theo trang sản phẩm Keysight, M8199B đạt 160 GBaud trở lên, và tới 224 GBaud khi ghép bộ mở rộng băng thông M8159A. Keysight nêu khả năng truyền dữ liệu trên 400 Gb/s mỗi làn với IM/DD, thông lượng trên 1,6 Tb/s mỗi sóng mang với quang kết hợp, và hỗ trợ nghiên cứu điện, quang tới 448G.
Nếu bạn đang dựng phòng đo cho các chuẩn này, bài đo PAM4 và TDECQ từ 53 GBd tới SerDes 224G giải thích phần thu và phân tích, còn bài đo kiểm 800G Ethernet và bước lên 1.6T trình bày kiến trúc làn. Bài này tập trung vào phía phát.
M8199B thông số: những con số Keysight công bố
Dưới đây là các thông số M8199B mà chúng tôi đối chiếu được trên trang sản phẩm và data sheet của Keysight:
- Tốc độ lấy mẫu: tới 256 GSa/s, lấy mẫu liên tục trong dải 200 – 256 GSa/s.
- Băng thông analog: danh định trên 80 GHz; 120 GHz khi dùng M8159A.
- Độ phân giải DAC: 8 bit.
- Số kênh: 1 hoặc 2 kênh mỗi module; đồng bộ tới 8 kênh trên 4 module.
- Bộ nhớ dạng sóng: 1 MSa mỗi kênh.
- Biên độ: tới 2 Vpp vi sai ở 160 GBaud.

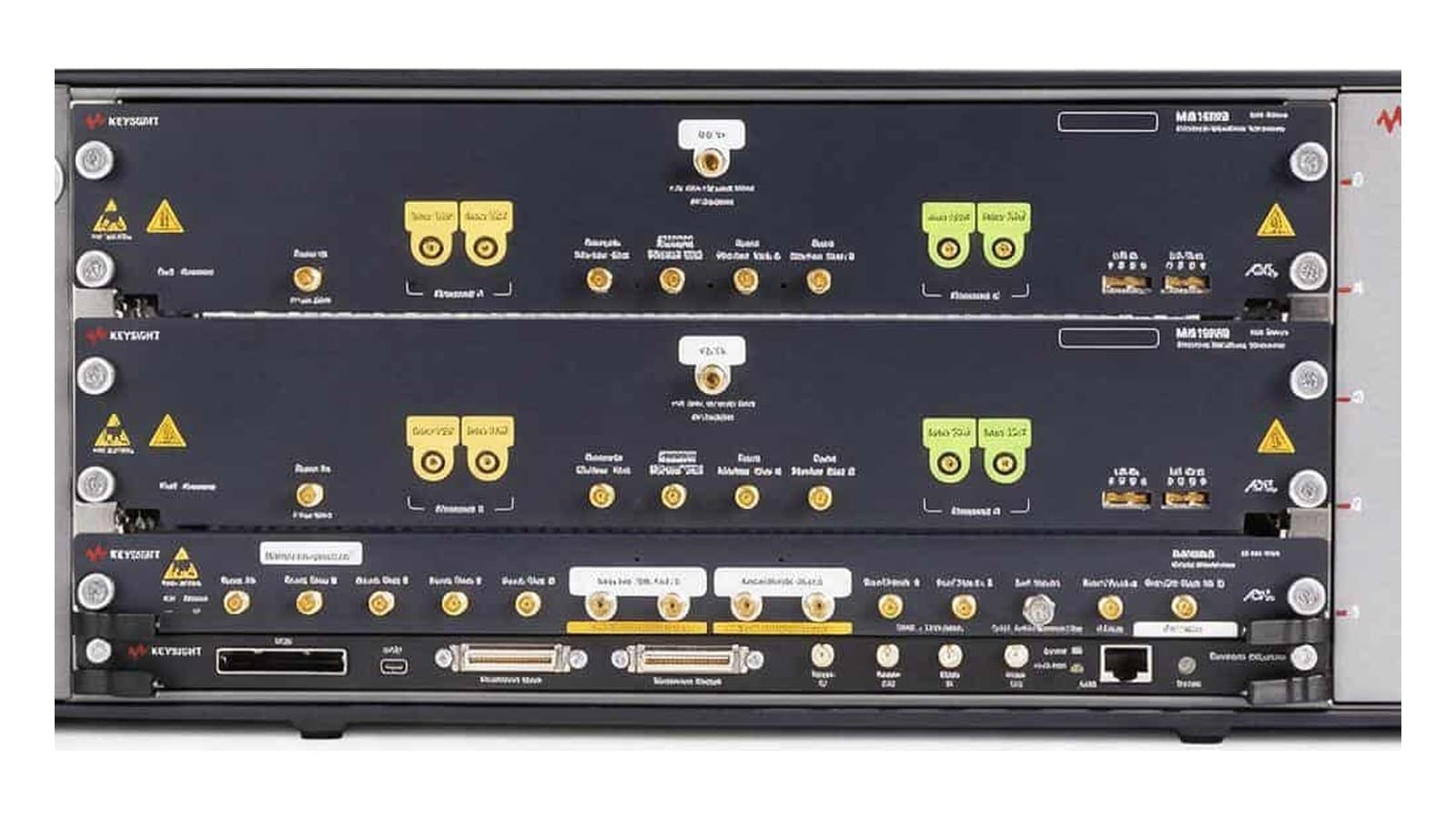

- Dạng máy: module AXIe 2 khe.
- Hiệu chuẩn: tích hợp hiệu chuẩn đáp ứng tần số và pha; chỉnh lệch thời gian giữa các kênh với độ phân giải 25 fs.
Lưu ý chữ “danh định” (nominal): đây là giá trị điển hình Keysight mô tả, không phải giới hạn bảo đảm. Trang chi tiết máy phát sóng tùy ý Keysight M8199B trên website của chúng tôi có thông tin cấu hình và form yêu cầu tư vấn.

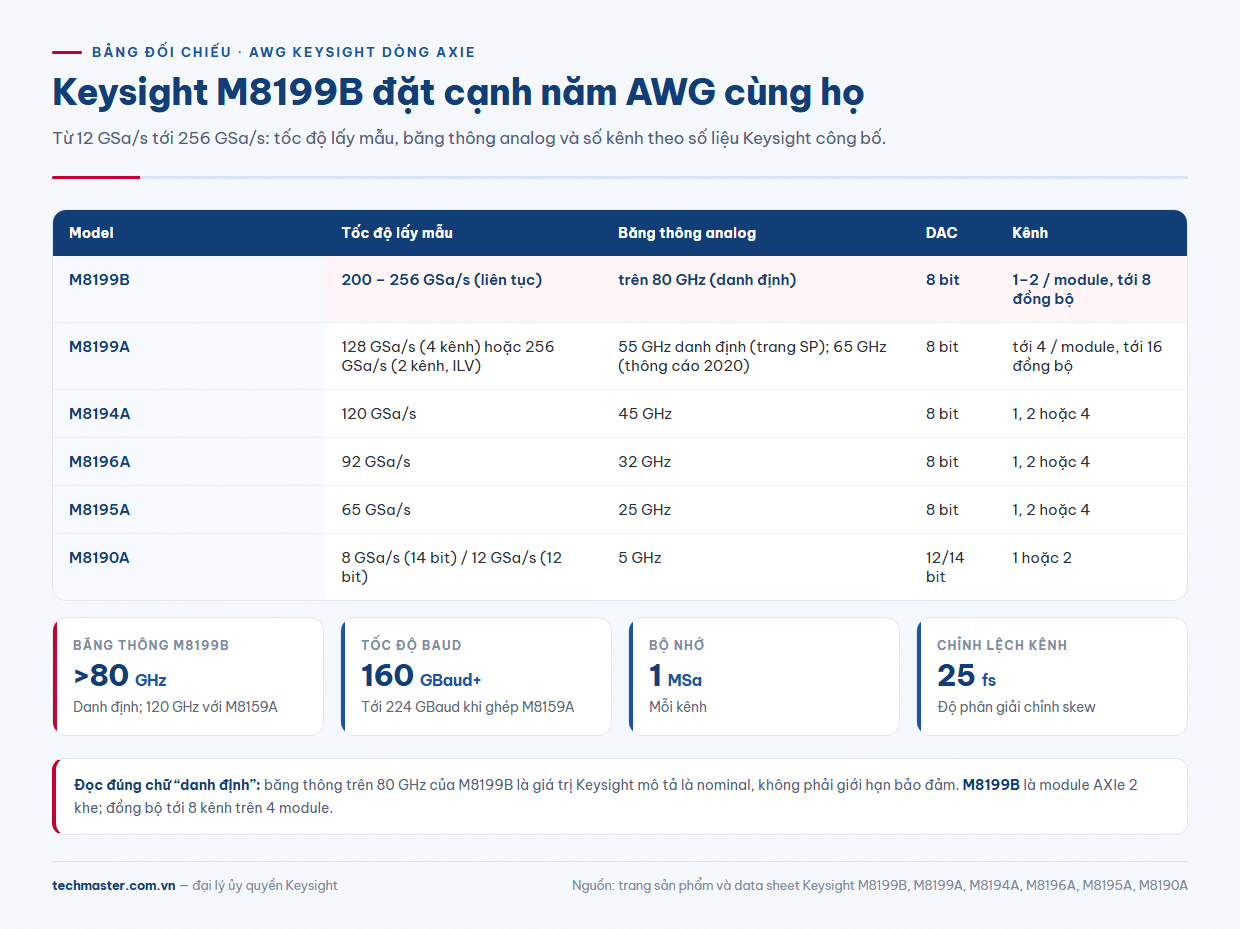

Bảng so sánh Máy Phát Sóng Hàm & Sóng Tùy Ý Keysight tốc độ cao
Sáu model dưới đây cùng nền tảng AXIe nhưng phục vụ những thế hệ tín hiệu khác nhau. Bảng chỉ ghi con số tiêu đề từ trang sản phẩm Keysight.
| Model | Tốc độ lấy mẫu | Băng thông analog | DAC | Kênh | Khe AXIe |
|---|---|---|---|---|---|
| M8199B | 200 – 256 GSa/s | trên 80 GHz (danh định) | 8 bit | 1–2 / module, tới 8 đồng bộ | 2 |
| M8199A | 128 GSa/s (4 kênh) hoặc 256 GSa/s (2 kênh, tùy chọn ILV) | 55 GHz danh định trên trang sản phẩm; 65 GHz theo thông cáo ra mắt | 8 bit | tới 4 / module, tới 16 đồng bộ | 2 |
| M8194A | 120 GSa/s | 45 GHz | 8 bit | 1, 2 hoặc 4 | 1 |
| M8196A | 92 GSa/s | 32 GHz | 8 bit | 1, 2 hoặc 4 | — |
| M8195A | 65 GSa/s | 25 GHz | 8 bit | 1, 2 hoặc 4 | 1 |
| M8190A | 8 GSa/s (14 bit) / 12 GSa/s (12 bit) | 5 GHz | 12/14 bit | 1 hoặc 2 | 1 |
Dấu gạch: nguồn Keysight ghi không thống nhất nên không điền.
Băng thông, baud và số làn: đọc bảng theo ngân sách tín hiệu 224G
Với tín hiệu nối tiếp, ba con số quan trọng hơn tốc độ lấy mẫu là băng thông analog, tốc độ baud máy dựng được và số kênh đồng bộ.
Băng thông quyết định độ dốc sườn xung
Ở 112 GBaud, tín hiệu PAM4 có thành phần phổ đáng kể ở vùng vài chục GHz. M8195A (25 GHz) và M8196A (32 GHz) phù hợp hơn cho làn 53 – 56 GBaud. M8194A với 45 GHz và M8199A với 55 – 65 GHz tiến gần hơn, còn M8199B với hơn 80 GHz cho khoảng dư để chèn méo kênh truyền hoặc dựng tín hiệu ở biên của chuẩn.
Số kênh đồng bộ quyết định khả năng thử quang kết hợp
Một bộ phát quang kết hợp phân cực kép cần bốn tín hiệu I/Q đồng bộ. M8199B có 2 kênh mỗi module và đồng bộ tới 8 kênh trên 4 module; khả năng chỉnh lệch 25 fs giữa các kênh giúp căn thẳng các nhánh I và Q.
Độ phân giải không còn là tiêu chí chính
Tất cả model tốc độ cao đều dùng DAC 8 bit. Nếu ứng dụng của bạn là vô tuyến băng rộng dưới 5 GHz cần độ động cao, M8190A với 12 – 14 bit vẫn là lựa chọn hợp lý; bài so sánh Keysight M8190A với các AWG cùng họ đã phân tích kỹ sự đánh đổi này.
M8199B hay M8199A: nâng cấp có đáng không?
Theo tài liệu Keysight, M8199A đạt 128 GSa/s trên 4 kênh hoặc 256 GSa/s trên 2 kênh khi có tùy chọn ILV. M8199B lấy mẫu liên tục 200 – 256 GSa/s và đẩy băng thông danh định lên trên 80 GHz.
- Chọn M8199A khi cần nhiều kênh trên mỗi module (tới 4) và tín hiệu nằm trong khoảng băng thông 55 – 65 GHz, ví dụ thử làn 112G hoặc nghiên cứu ban đầu.
- Chọn M8199B khi mục tiêu là 160 GBaud trở lên, chuẩn bị cho 224G, 1.6T hoặc nghiên cứu 448G, hoặc cần đường nâng lên 120 GHz với M8159A.
Tại thời điểm viết bài (10/2026), trang Keysight vẫn niêm yết cả M8199A và M8199B, không có thông báo ngừng sản xuất cho model nào trong sáu model được so sánh.

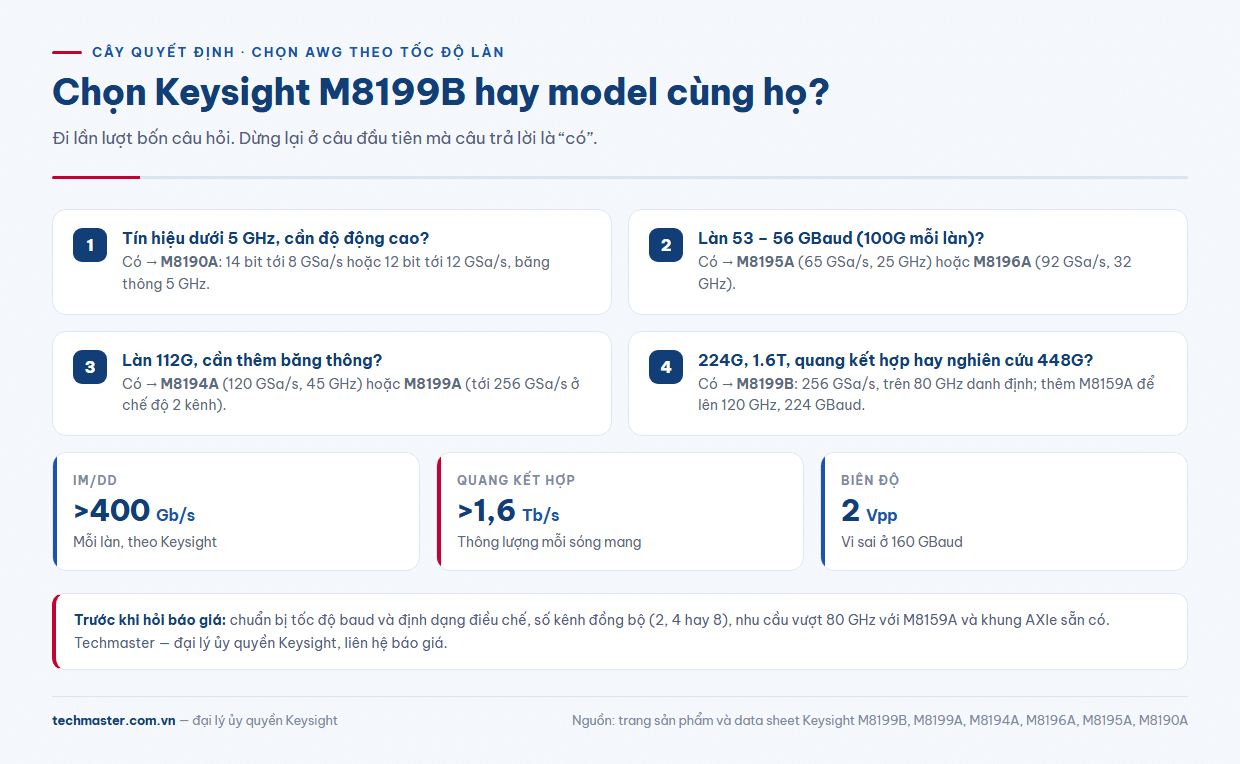

Cây quyết định chọn AWG theo tốc độ làn
Đi lần lượt qua bốn câu hỏi:
- Bước 1. Băng thông tín hiệu dưới 5 GHz và cần độ động cao? Chọn M8190A (12 – 14 bit).
- Bước 2. Làn 53 – 56 GBaud (100G/lane)? M8195A (65 GSa/s, 25 GHz) hoặc M8196A (92 GSa/s, 32 GHz).
- Bước 3. Làn 112G, cần thêm băng thông? M8194A (120 GSa/s, 45 GHz) hoặc M8199A (tới 256 GSa/s ở chế độ 2 kênh).
- Bước 4. 224G, 1.6T, quang kết hợp trên 1,6 Tb/s hoặc nghiên cứu 448G? Keysight M8199B, cân nhắc thêm M8159A nếu cần tới 224 GBaud.
M8199B giá và chuẩn bị cấu hình
Keysight không niêm yết giá công khai; giá phụ thuộc số kênh, số module, khung AXIe, bộ mở rộng M8159A và phần mềm đi kèm. Để nhận báo giá M8199B giá chính xác, hãy chuẩn bị:
- Tốc độ baud và định dạng điều chế mục tiêu (PAM4, NRZ, QAM quang kết hợp).
- Số kênh đồng bộ cần thiết (2, 4 hay 8).
- Có cần vượt 80 GHz với M8159A hay không.
- Khung AXIe sẵn có và bộ điều khiển.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Kỹ sư của chúng tôi hỗ trợ dựng cấu hình Keysight M8199B 256 GSa/s theo bài toán cụ thể của bạn; vui lòng liên hệ báo giá. Xem thêm danh mục thiết bị đo Keysight mà Techmaster phân phối.
Câu hỏi thường gặp
Keysight M8199B có băng thông bao nhiêu?
Keysight công bố băng thông analog danh định trên 80 GHz, và 120 GHz khi dùng bộ mở rộng băng thông M8159A.
M8199B đồng bộ được bao nhiêu kênh?
Mỗi module có 1 hoặc 2 kênh; có thể đồng bộ tới 8 kênh trên 4 module, với chỉnh lệch thời gian giữa kênh độ phân giải 25 fs.
M8199B khác M8199A ở điểm nào?
M8199B lấy mẫu liên tục 200 – 256 GSa/s với băng thông danh định trên 80 GHz. M8199A đạt 128 GSa/s trên 4 kênh hoặc 256 GSa/s trên 2 kênh, băng thông 55 – 65 GHz tùy tài liệu Keysight.
