Trong dòng InfiniiVision 3000G, mức 350 MHz thường là điểm cân bằng mà nhiều phòng thí nghiệm điện tử công suất và nhúng cân nhắc lâu nhất: cao hơn 200 MHz đủ để thấy rõ sườn chuyển mạch, nhưng chưa lên tới 500 MHz. Bài này đặt Keysight DSOX3032G cạnh DSOX3022G, DSOX3052G, DSOX3034G và bản MSOX3032G, chỉ dùng thông số đã đối chiếu với nguồn của Keysight, để bạn biết lúc nào 350 MHz, 2 kênh là vừa đủ và lúc nào nên chọn model khác.
Keysight DSOX3032G nằm ở đâu trong 3000X-Series Keysight
Dòng 3000G trải từ 100 MHz đến 1 GHz, mỗi mức băng thông có bản 2 kênh và 4 kênh, cùng các bản MSO có thêm 16 kênh số. Cách đặt tên khá dễ đọc: hai chữ số giữa cho biết băng thông (01 = 100 MHz, 02 = 200 MHz, 03 = 350 MHz, 05 = 500 MHz, 10 = 1 GHz), chữ số cuối là số kênh analog. Vậy DSOX3032G là bản 350 MHz, 2 kênh analog, không có kênh số.
Theo trang sản phẩm của Keysight, máy có tốc độ lấy mẫu tối đa 5 GSa/s, bộ nhớ tối đa 4 Mpts, ADC 8 bit, tốc độ cập nhật 1.000.000 dạng sóng/giây và màn hình cảm ứng điện dung 8,5 inch hỗ trợ zone touch trigger. Mỗi kênh đi kèm một đầu dò thụ động N2843A (500 MHz, 10:1). Máy được bảo hành 3 năm từ nhà sản xuất; phụ kiện không mang số serial như đầu dò được bảo hành 90 ngày.
Khi so các model trong 3000X-Series Keysight, cần lưu ý rằng con số 5 GSa/s không phải là lợi thế riêng của DSOX3032G. Theo fact sheet 3122-1331 của Keysight, cả dòng 3000G đạt 5 GSa/s và 4 Mpts ở chế độ half channel, giảm còn 2,5 GSa/s và 2 Mpts khi bật tất cả các kênh. Điểm khác nhau giữa các model nằm ở băng thông, rise time và số kênh.
DSOX3032G thông số đối chiếu: trang Keysight và trang cửa hàng
Khi soạn bài, chúng tôi đối chiếu từng con số với trang sản phẩm Keysight. Băng thông 350 MHz, 2 kênh analog và tốc độ cập nhật 1.000.000 dạng sóng/giây trên trang cửa hàng đều khớp. Riêng dòng “2 GSa/s liên kênh, 1 GSa/s mỗi kênh” không khớp với nguồn của hãng: Keysight công bố 5 GSa/s tối đa và 2,5 GSa/s khi dùng mọi kênh. Bài này dùng con số của Keysight. Bảng dưới tóm tắt các DSOX3032G thông số chính:
| Thông số | Keysight DSOX3032G |
|---|---|
| Băng thông | 350 MHz |
| Kênh analog / kênh số | 2 / không (có thể nâng cấp MSO) |
| Rise time (tính toán) | 1 ns |
| Tốc độ lấy mẫu | 5 GSa/s (half channel), 2,5 GSa/s (mọi kênh) |
| Bộ nhớ | 4 Mpts (half channel), 2 Mpts (mọi kênh) |
| Độ nhạy dọc | 1 mV/div đến 5 V/div |
| Tốc độ cập nhật | 1.000.000 dạng sóng/giây |
| Màn hình | Cảm ứng điện dung 8,5 inch, zone touch |
| Bộ phát tích hợp | WaveGen 20 MHz |
Thông số đầy đủ và tình trạng hàng có trên trang máy hiện sóng Keysight DSOX3032G của Techmaster.

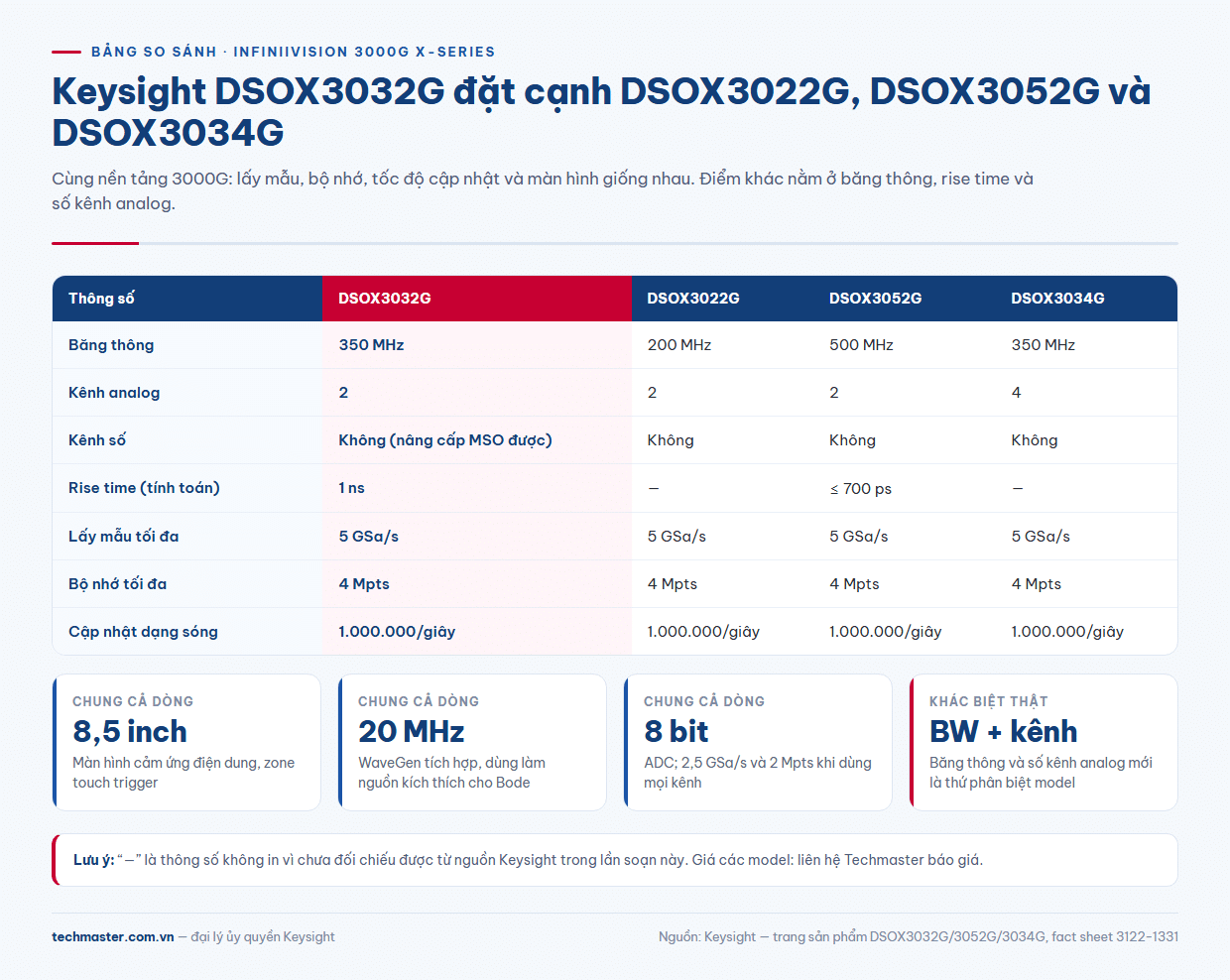

So sánh Keysight DSOX3032G với DSOX3022G, DSOX3052G và DSOX3034G
Ba model hay được đặt lên bàn cân cùng DSOX3032G là bản thấp hơn một bậc (DSOX3022G, 200 MHz), bản cao hơn một bậc (DSOX3052G, 500 MHz) và bản cùng băng thông nhưng 4 kênh (DSOX3034G). Cả bốn có chung tốc độ lấy mẫu, bộ nhớ, tốc độ cập nhật và màn hình.
DSOX3032G và DSOX3022G: 350 MHz hay 200 MHz
Quy tắc kinh nghiệm cho máy hiện sóng là rise time xấp xỉ 0,35 chia cho băng thông. Ở 350 MHz con số này khoảng 1 ns, khớp với rise time tính toán mà các nhà phân phối công bố cho DSOX3032G. Nếu bạn chủ yếu đo tín hiệu analog chậm, nguồn tuyến tính hoặc vi điều khiển tốc độ thấp, 200 MHz của DSOX3022G thường đủ. Khi phải nhìn sườn chuyển mạch MOSFET, dao động ringing hoặc xung clock có sườn vài nano giây, băng thông 350 MHz cho phép đo sát dạng sóng thật hơn. Bài so sánh Keysight DSOX3022G phân tích kỹ phía 200 MHz.
DSOX3032G và DSOX3052G: khi nào cần 500 MHz
DSOX3052G có rise time tính toán không quá 700 ps, phù hợp khi tín hiệu có sườn dưới 1 ns hoặc khi bạn cần dư băng thông cho sóng hài bậc cao của clock nhanh. Nếu tín hiệu nhanh nhất của bạn có sườn quanh vài nano giây, DSOX3032G đã đủ. Bạn có thể tham khảo các quy trình đo cụ thể trong bài ứng dụng Keysight DSOX3052G.
DSOX3032G và DSOX3034G: 2 kênh hay 4 kênh
Hai model cùng 350 MHz, khác nhau ở số kênh analog. Nếu công việc thường xuyên cần nhìn ba hoặc bốn tín hiệu cùng lúc, chẳng hạn gate và drain của hai nhánh mạch cầu, hoặc đối chiếu nhiều đường nguồn khi khởi động, DSOX3034G sẽ đỡ phải đổi đầu dò. Với bàn đo chủ yếu so một tín hiệu vào với một tín hiệu ra, 2 kênh là đủ. Xem thêm bài ứng dụng đo lường với DSOX3034G.
DSO hay MSO: có cần kênh số không
Bản MSOX3032G có cùng băng thông 350 MHz, 2 kênh analog và thêm 16 kênh số để quan sát bus song song hoặc nhiều chân GPIO cùng lúc. Nếu chưa chắc mình có cần kênh số không, bạn có thể chọn DSOX3032G trước: dòng 3000G cho phép nâng cấp băng thông, kênh số và phần mềm ứng dụng về sau. Bản nâng cấp MSO dùng license DSOXG3MSO kèm đầu dò logic 16 kênh.
Với bus nối tiếp, bạn không cần lên cấu hình cao hơn. Theo fact sheet 3122-1331, mọi model 3000G đều có sẵn tám tính năng mà dòng 3000T trước đó phải mua thêm: histogram dạng sóng và phép đo, WaveGen tích hợp, trigger và giải mã I2C, SPI, UART, I2S, USB PD, kiểm tra mặt nạ, kiểm tra giới hạn phép đo, phân tích đáp ứng tần số (đồ thị Bode), phân tích video HDTV nâng cao và module kết nối LAN/VGA. Các giao thức ô tô như CAN, LIN được bán thành gói tùy chọn riêng.

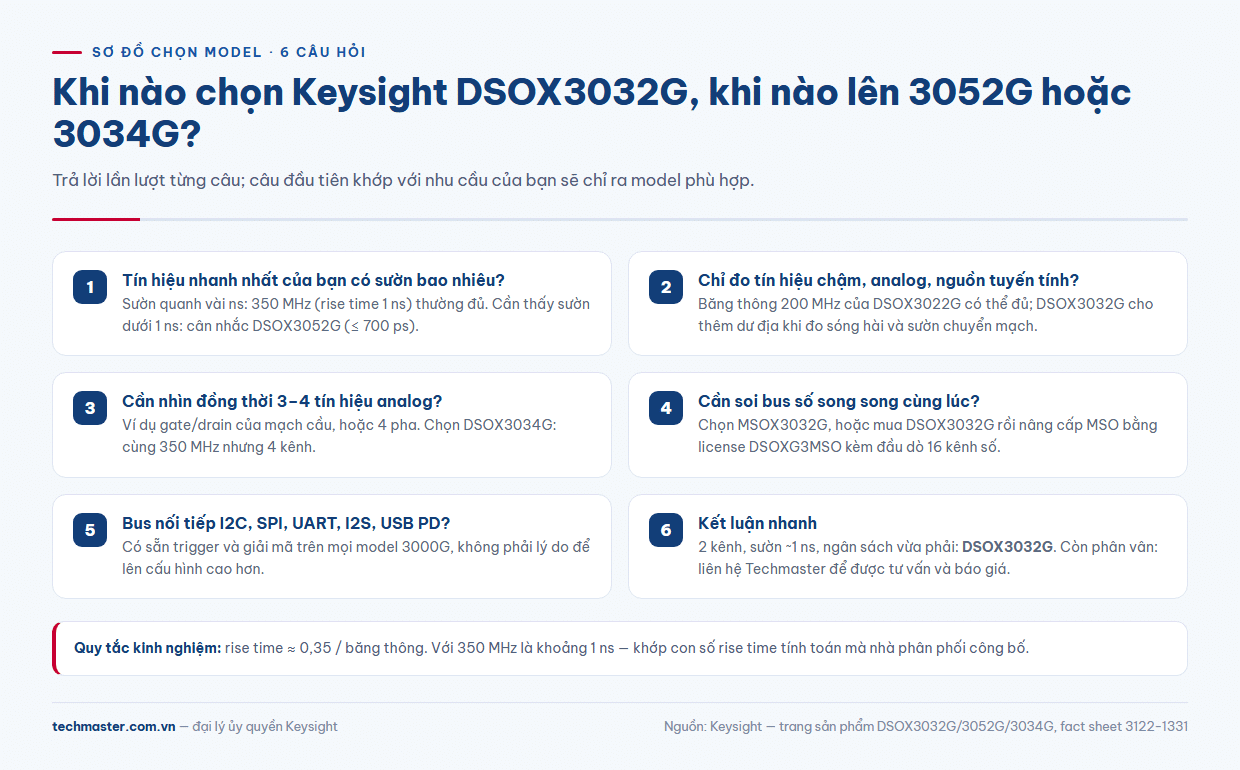

Sơ đồ chọn model trong 6 câu hỏi
Sơ đồ dưới gom các phân tích trên thành sáu câu hỏi. Bạn đọc từ trên xuống, câu đầu tiên khớp với nhu cầu sẽ chỉ ra model nên cân nhắc.
- Chọn DSOX3032G khi tín hiệu có sườn quanh vài nano giây, bàn đo cần 2 kênh analog và bạn muốn đủ bộ tính năng tiêu chuẩn của 3000G.
- Chọn DSOX3022G khi phần lớn tín hiệu chậm và 200 MHz đã có dư địa.
- Chọn DSOX3052G khi cần thấy sườn dưới 1 ns.
- Chọn DSOX3034G khi thường xuyên cần 3 đến 4 kênh analog ở cùng mức 350 MHz.
- Chọn MSOX3032G hoặc nâng cấp MSO khi cần nhìn bus số song song.
DSOX3032G giá và cách nhận báo giá
DSOX3032G giá phụ thuộc cấu hình đi kèm: có nâng cấp MSO hay không, có thêm gói giải mã ô tô hoặc phân tích nguồn hay không, và nhu cầu hiệu chuẩn. Vì vậy Techmaster không niêm yết một con số cố định; bạn hãy liên hệ báo giá để nhận cấu hình phù hợp. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025 để hỗ trợ hiệu chuẩn định kỳ sau khi mua.
Để gửi yêu cầu, bạn có thể vào trang Keysight DSOX3032G hoặc xem các dòng thiết bị khác tại trang Keysight của Techmaster. Khi liên hệ, hãy mô tả loại tín hiệu nhanh nhất bạn cần đo và số kênh thường dùng, đội ngũ kỹ thuật sẽ đối chiếu với bảng ở trên để đề xuất model.
Kết luận
Keysight DSOX3032G là lựa chọn hợp lý khi bạn cần băng thông 350 MHz với rise time khoảng 1 ns, 2 kênh analog và đầy đủ tính năng tiêu chuẩn của dòng 3000G, đồng thời vẫn giữ đường nâng cấp kênh số về sau. Nếu tín hiệu nhanh hơn, hãy xem DSOX3052G; nếu cần nhiều kênh hơn, hãy xem DSOX3034G. Liên hệ Techmaster để được tư vấn cấu hình và báo giá.
