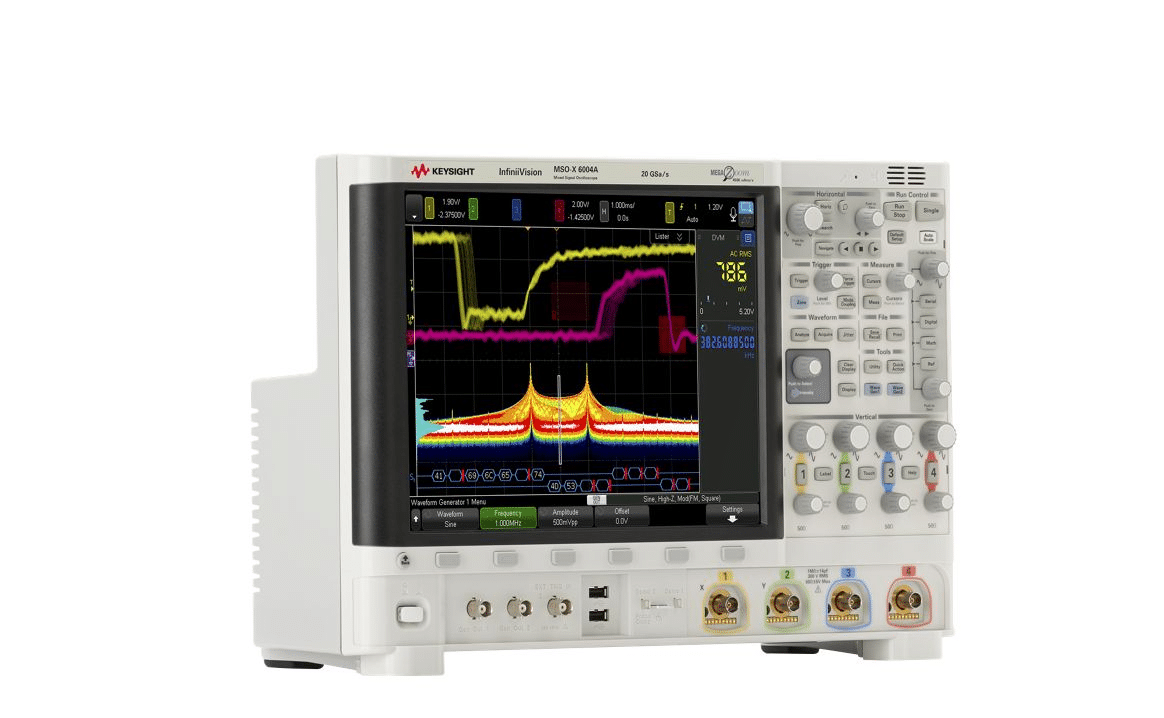

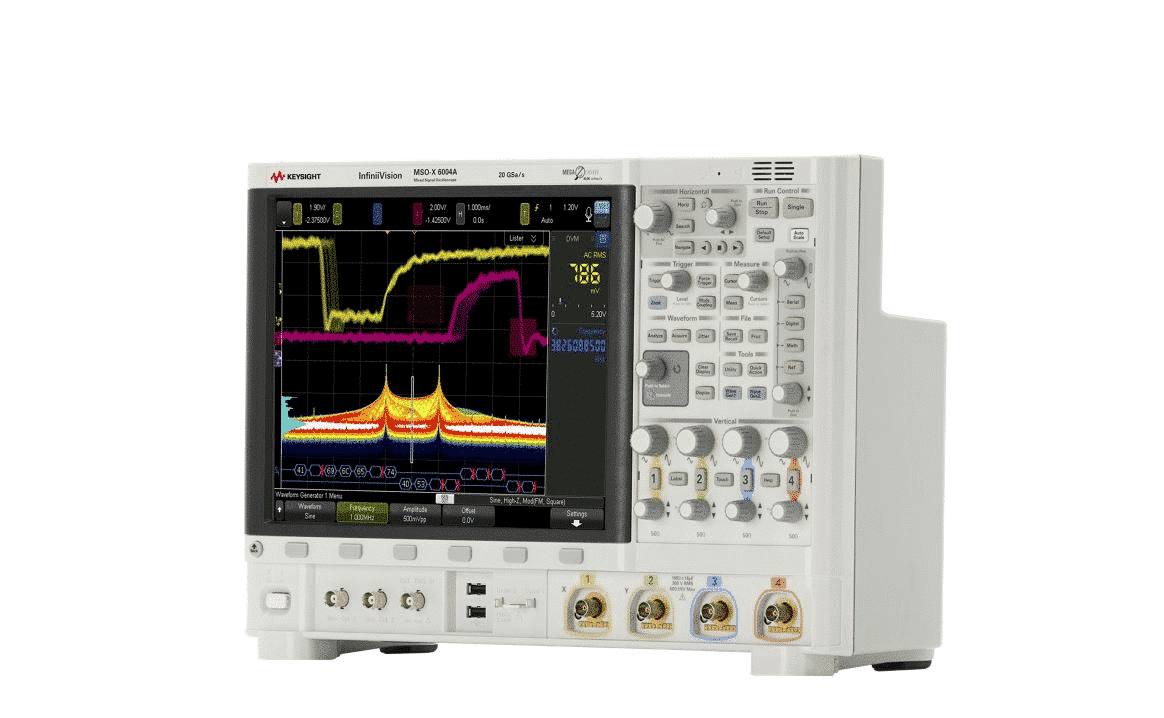

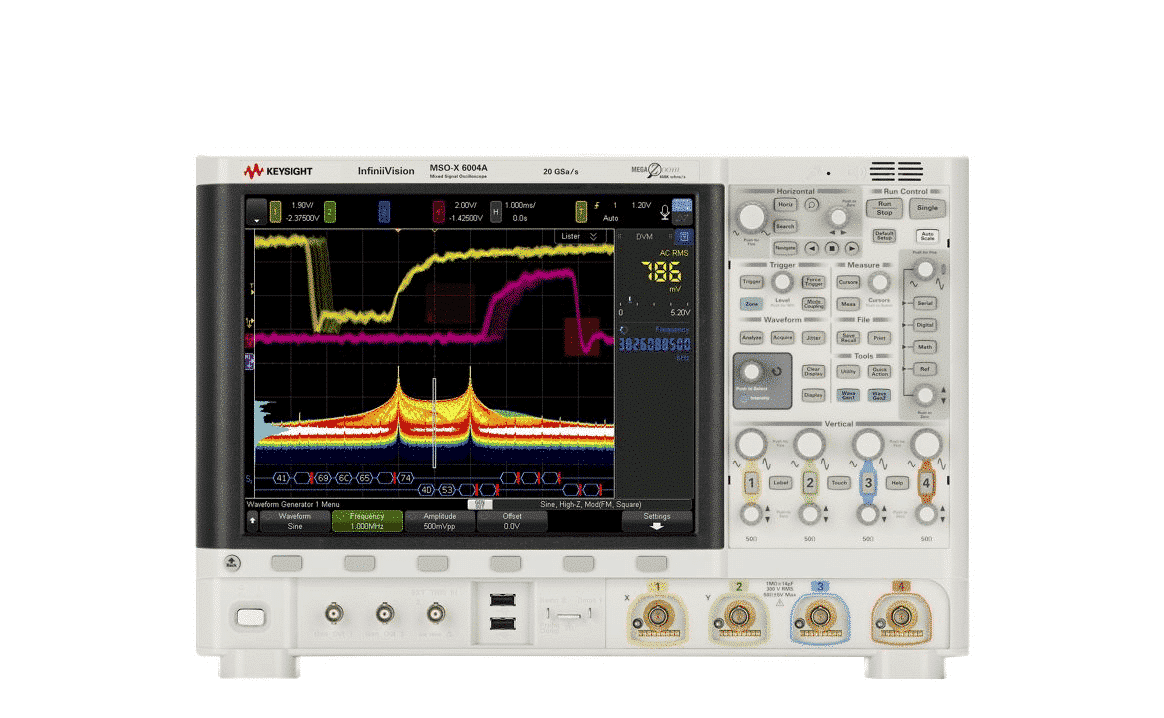

Máy hiện sóng Keysight MSOX6004A

Keysight MSOX6004A – Máy hiện sóng hỗn hợp tín hiệu: 1 GHz đến 6 GHz, 4 kênh tương tự + 16 kênh số

Tổng quan

Keysight MSOX6004A thuộc dòng máy hiện sóng 6000 X-Series, mang đến hiệu năng đo lường cao, tốc độ xử lý nhanh và tính linh hoạt vượt trội. Với băng thông từ 1 GHz đến 6 GHz, 4 kênh analog và 16 kênh digital, sản phẩm tích hợp tới 6 thiết bị trong một thân máy nhỏ gọn.

Ứng dụng

Phù hợp cho các phòng thí nghiệm R&D, kiểm thử hệ thống nhúng, phân tích tín hiệu số tốc độ cao và kiểm tra giao thức truyền thông. Tính năng cảm ứng đa điểm, Zone Triggering và các công cụ phân tích nâng cao giúp tối ưu quá trình đo kiểm và phân tích.

Thông số kỹ thuật

• Băng thông: 1 GHz – 6 GHz

• Số kênh: 4 kênh analog + 16 kênh số

• Tốc độ lấy mẫu: Tối đa 20 GSa/s

• Bộ nhớ: Lên đến 2 Gpts

• Độ phân giải dọc: 8 bit tiêu chuẩn, tối đa 12 bit ở chế độ độ phân giải cao

• Độ nhiễu nền: 115 μVrms tại 1 mV/div (1 GHz)

• Màn hình: Cảm ứng đa điểm 12.1″, Zone Triggering, tốc độ cập nhật 450.000 dạng sóng/giây

• Chế độ Trigger: Edge, Pulse Width, Runt, Timeout, Pattern, Setup/Hold, Serial (I²C, SPI, UART, CAN, LIN, v.v.)

• Phân tích tín hiệu: Jitter, Eye diagram, Color grade, Histogram

Tính năng tích hợp

• Đa chức năng: Máy hiện sóng, máy phân tích logic, máy phân tích giao thức, máy phát sóng, vôn kế kỹ thuật số và bộ đếm/timer

• Giải mã giao thức tích hợp: I²C, SPI, UART, CAN, LIN, USB và nhiều chuẩn khác

• Điều khiển bằng giọng nói với nhiều ngôn ngữ hỗ trợ

• Khả năng nâng cấp: Băng thông, bộ nhớ và phần mềm

Phần cứng & Giao diện

• CPU: Bộ xử lý hiệu năng cao cho phân tích thời gian thực

• Hệ điều hành: OS nhúng với giao diện cảm ứng đa điểm

• Cổng kết nối: USB, LAN, HDMI, cổng probe chuyên dụng

• Phụ kiện đi kèm:

  • Mỗi kênh analog: 1 que đo N2894A 700 MHz

  • 1 cáp MSO 16 kênh N2756A

  • Dây nguồn, nắp bảo vệ mặt trước, đĩa CD hướng dẫn sử dụng

  • Bảo hành 3 năm (90 ngày cho phụ kiện không có serial)

Thông số vật lý

• Kích thước: Sâu 15.88 cm, thiết kế di động

• Trọng lượng: Khoảng 11 kg

• Nguồn điện: 100–240 V AC, 50/60 Hz
