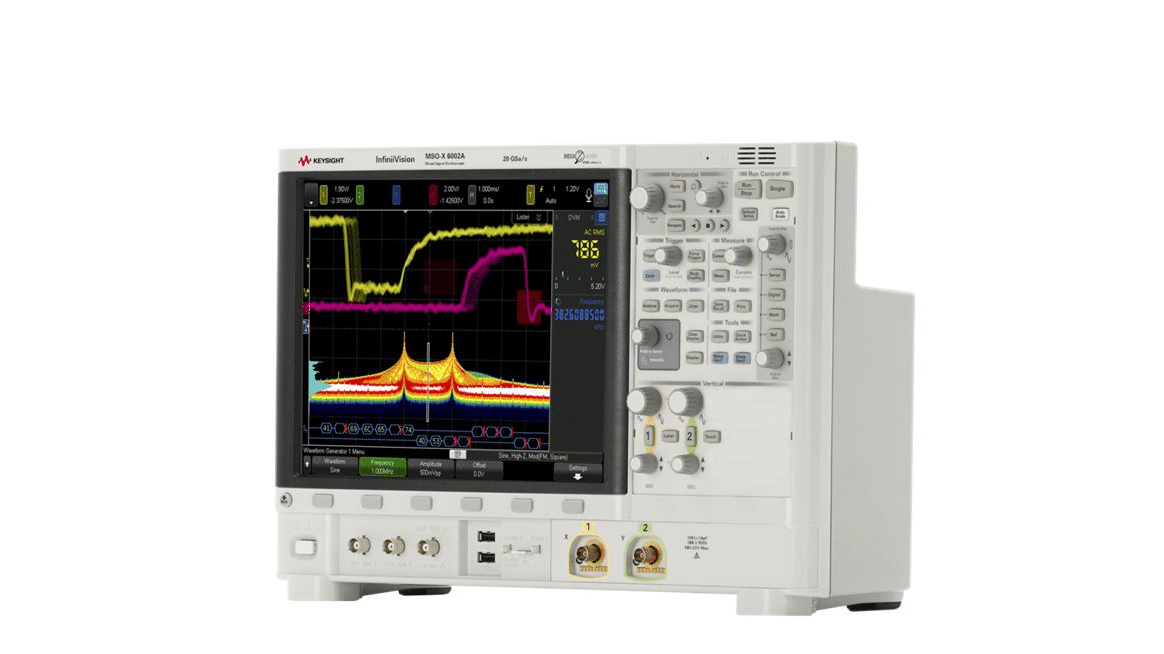

Máy hiện sóng Keysight MSOX6002A

Máy hiện sóng tín hiệu hỗn hợp Keysight MSOX6002A băng thông từ 1 GHz đến 6 GHz, gồm 2 kênh analog và 16 kênh số

Giới thiệu tổng quan

Keysight MSOX6002A thuộc dòng 6000 X-Series, là máy hiện sóng hỗn hợp hiệu năng cao với băng thông từ 1 GHz đến 6 GHz, gồm 2 kênh analog và 16 kênh số. Máy trang bị màn hình cảm ứng đa điểm 12.1 inch, công nghệ Zone touch triggering, hỗ trợ điều khiển bằng giọng nói, cùng tốc độ cập nhật 450.000 dạng sóng/giây, giúp kỹ sư thực hiện đo lường chính xác và phân tích nhanh chóng trong thiết kế, kiểm thử và xác minh tín hiệu.

Ứng dụng thực tế

• Phân tích tín hiệu số tốc độ cao và RF

• Gỡ lỗi và xác minh hệ thống nhúng

• Phân tích jitter, nhiễu và biểu đồ mắt

• Kiểm thử tín hiệu hỗn hợp (analog + digital)

Thông số kỹ thuật

• Băng thông: 1 GHz – 6 GHz

• Kênh: 2 kênh analog + 16 kênh số

• Tốc độ lấy mẫu: Lên tới 20 GSa/s

• Bộ nhớ: Lưu trữ sâu (tối đa 2 Gpts với bộ nhớ phân đoạn)

• Tốc độ cập nhật dạng sóng: 450.000 wfms/s

• Độ nhiễu nền: 115 Vrms tại 1 mV/div (1 GHz)

• Màn hình: Cảm ứng đa điểm 12.1 inch

• Trigger: Zone touch triggering + điều khiển bằng giọng nói

• Khả năng mở rộng: Nâng cấp băng thông, gói phân tích, kiểm thử jitter/eye diagram, giải mã giao thức nối tiếp

Tính năng tích hợp

• Tích hợp đa công cụ (7 trong 1)

• Điều khiển bằng giọng nói

• Histogram và hiển thị color grade

• Tuỳ chọn phân tích jitter và biểu đồ mắt

Phần cứng & giao diện

• Thiết kế gọn nhẹ, chỉ 6 inch chiều sâu

• Cổng USB, LAN và kết nối tiêu chuẩn

• Giao diện và trợ giúp đa ngôn ngữ

Thông số vật lý

• Kiểu dáng: Để bàn, di động (sâu 6 in)

• Trọng lượng: Khoảng 8 kg (kèm phụ kiện)

• Nguồn điện: Dây nguồn AC chuẩn địa phương

Phụ kiện đi kèm

• Một đầu dò thụ động N2894A 700 MHz (10:1) cho mỗi kênh analog

• Cáp MSO N2756A 16 kênh số

• Giấy chứng nhận hiệu chuẩn (chu kỳ 2 năm)

• Giao diện đa ngôn ngữ, hỗ trợ điều khiển giọng nói, mặt nạ bảng điều khiển

• Hệ thống trợ giúp tích hợp đa ngôn ngữ

• Dây nguồn chuẩn địa phương

• Nắp bảo vệ mặt trước

• Đĩa CD tài liệu (hướng dẫn sử dụng, dịch vụ, lập trình)

• Bảo hành 3 năm (90 ngày cho phụ kiện không serial)
