Thông số kỹ thuật của máy hiện sóng Keysight – EDUX1052G
Dữ liệu kỹ thuật chung: |
|
| Băng thông: | 50 MHz |
| Kênh Analog: | 2 + 1 (trigger ngoài) |
| Tốc độ lấy mẫu: | 1 GSa/s (Giga-samples per second) |
| Độ phân giải: | 8-bit |
| Bộ nhớ lưu trữ: | 100 kpts (kilo-points) cho mỗi kênh |
| Độ sâu bộ nhớ tối đa: | 200,000 điểm |
| Màn hình hiển thị: | 7-inch TFT LCD WVGA |

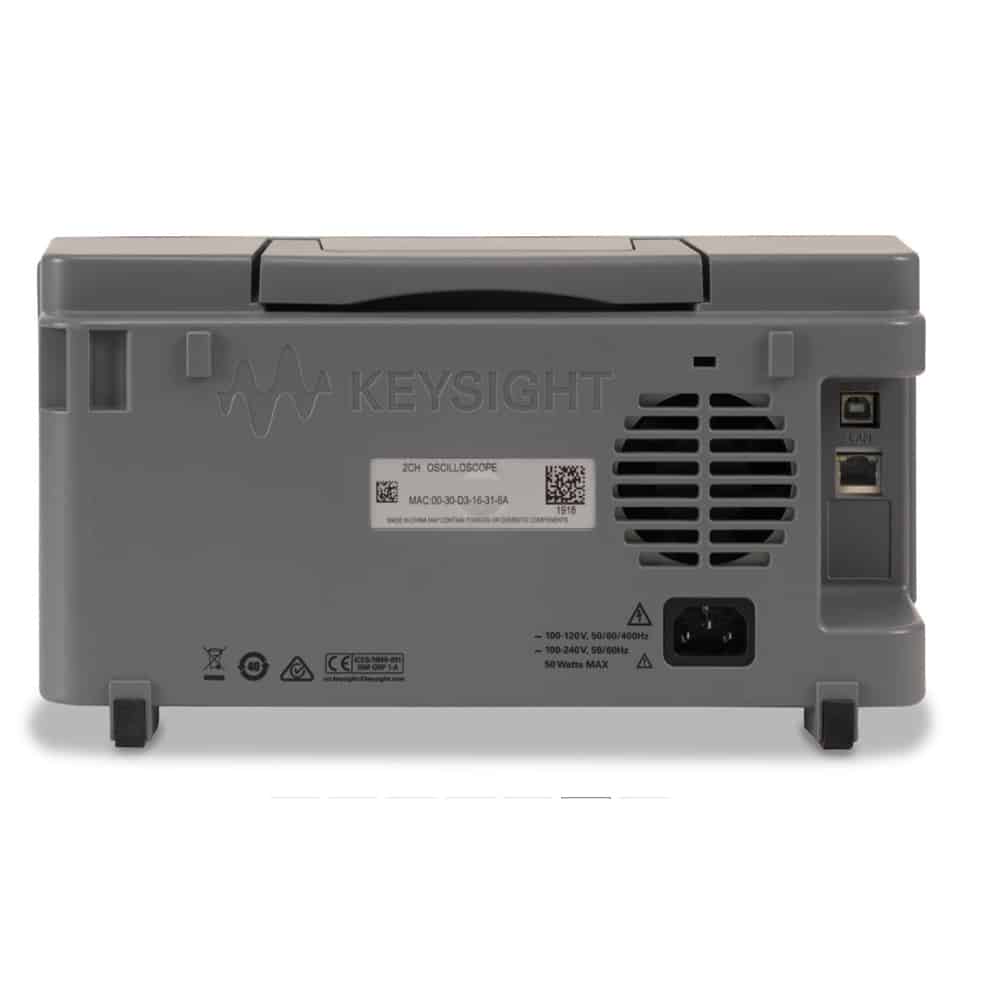

| Cổng kết nối: | USB 2.0 (host và device), LAN (10/100BASE-T) |
| Tốc độ cập nhật dạng sóng: | 100.000 dạng sóng/giây |
| Khả năng kích hoạt: | Kích hoạt cạnh, xung, độ rộng xung, và các điều kiện phức tạp khác. |
| Phân tích giao thức nối tiếp: | Tiêu chuẩn I²C, UART/RS-232 |
| Vôn kế kỹ thuật số tích hợp: | Tiêu chuẩn |
| Bộ đếm tần số: | Tiêu chuẩn |
| Tín hiệu đào tạo tích hợp: | Tiêu chuẩn |
| Hàm toán học: | Cộng, Trừ, Nhân, Chia, FFT, lọc thông thấp LPF |
| Đo tự động: | 14 biên độ, 14 thời gian và 4 phép đếm xung |
| Wavegen: | Phát xung 20-MHz |
| Biểu đồ Bode: | Tiêu chuẩn |
| Nguồn cung cấp: | Điện áp vào 100-240V AC, 50/60 Hz |
| Kích thước: | 340 mm (W) x 158 mm (H) x 152 mm (D) |
| Trọng lượng: | Khoảng 3.26 kg |

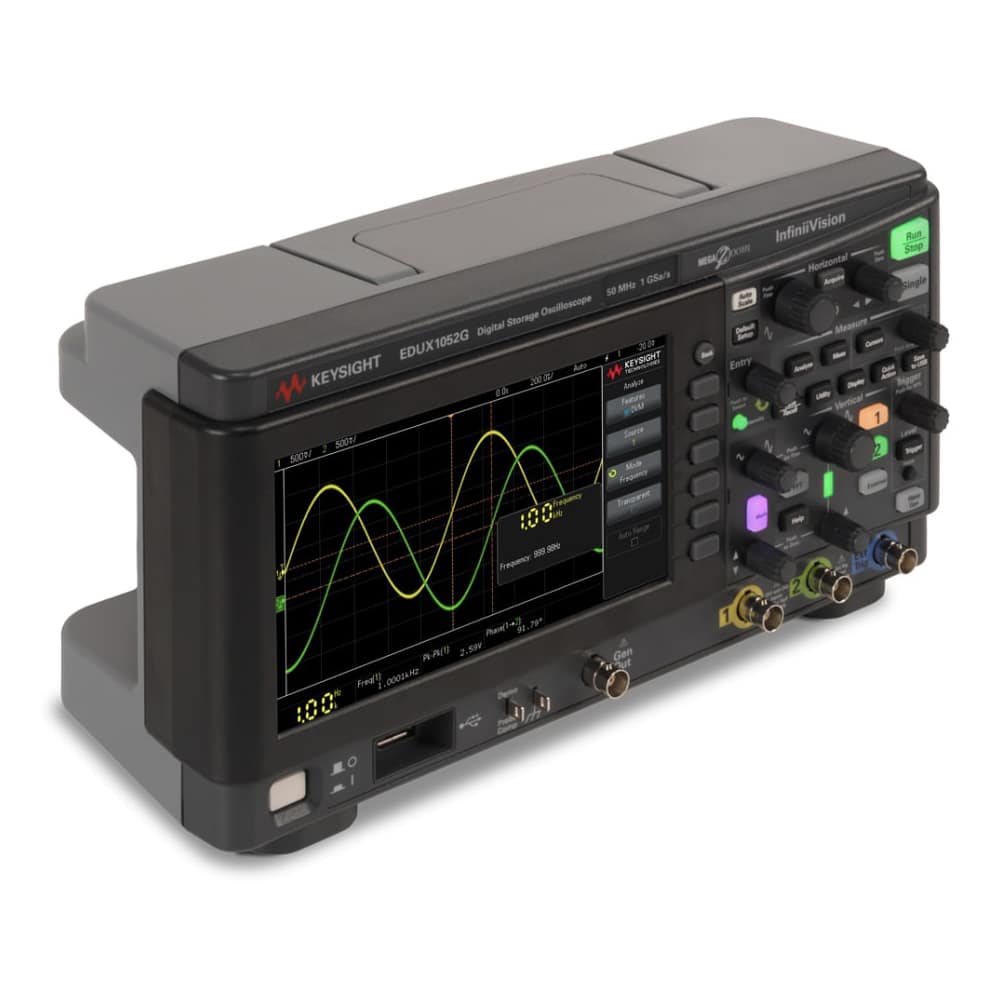

Máy hiện sóng Keysight EDUX1052G cung cấp tốc độ cập nhật dạng sóng nhanh, các công cụ phân tích tiên tiến và giao diện người dùng thân thiện. Hoàn hảo cho môi trường giáo dục, thiết bị còn có bộ nhớ mạnh mẽ cùng các tùy chọn kết nối đa dạng. Điều đó giúp công cụ này trở thành sự lựa chọn lý tưởng cho cả sinh viên và chuyên gia.
Các chức năng chính của máy hiện sóng Keysight EDUX1052G
Máy hiện sóng Keysight EDUX1052G nổi bật với tốc độ cập nhật dạng sóng lên đến 100.000 dạng sóng/giây, cho phép người dùng quan sát và phân tích tín hiệu một cách nhanh chóng và hiệu quả. Thiết bị đi kèm với nhiều công cụ phân tích tín hiệu mạnh mẽ, bao gồm các chức năng đo tự động và FFT (Fast Fourier Transform) để phân tích tần số. Hệ thống kích hoạt (trigger) đa dạng và mạnh mẽ giúp người dùng dễ dàng phát hiện và phân tích các sự kiện tín hiệu quan trọng. Bộ nhớ lưu trữ lên đến 100 kpts cho mỗi kênh, cho phép lưu trữ và xem lại dữ liệu dạng sóng để phân tích sau này.
Thiết kế thân thiện, dễ sử dụng:
Máy hiện sóng còn được thiết kế với chế độ giáo dục (education mode), hỗ trợ các bài học và thực hành, đặc biệt phù hợp với môi trường giáo dục và đào tạo. Với giao diện người dùng thân thiện, các phím điều khiển và menu được bố trí khoa học, giúp người dùng dễ dàng thao tác và truy cập các tính năng của máy. Bên cạnh đó, máy còn có các cổng kết nối USB 2.0 và LAN (10/100BASE-T), hỗ trợ kết nối với máy tính và các thiết bị ngoại vi, cũng như khả năng chia sẻ dữ liệu và truy cập từ xa.
Trang bị tính năng WaveGen trên máy hiện sóng:
Máy hiện sóng Keysight EDUX1052G được trang bị tính năng WaveGen, là một bộ tạo dạng sóng tùy ý tích hợp. Tính năng này mang lại khả năng tạo dạng sóng đa dạng và tùy chỉnh, đáp ứng nhu cầu kiểm tra và phân tích trong nhiều lĩnh vực. Đây là một công cụ quan trọng giúp nâng cao hiệu quả và độ chính xác trong các ứng dụng đo lường và kiểm tra điện tử.
WaveGen cho phép người dùng tạo và chỉnh sửa các dạng sóng, từ các dạng sóng cơ bản như sin, vuông, tam giác cho đến các dạng sóng phức tạp hơn. Điều này giúp mô phỏng các tín hiệu thực tế và phân tích phản hồi của hệ thống đối với các dạng tín hiệu khác nhau.
Tính năng WaveGen được tích hợp trực tiếp vào giao diện của máy hiện sóng EDUX1052G, giúp việc tạo và sử dụng các dạng sóng trở nên dễ dàng và tiện lợi. Người dùng có thể nhanh chóng truy cập và điều chỉnh các thông số dạng sóng ngay trên màn hình cảm ứng của máy.
