Đo tính toàn vẹn nguồn là phép đo mà hầu như xưởng điện tử nào cũng bỏ qua cho tới lúc một lô bo mạch chạy sai ngẫu nhiên, một chip SoC treo ở nhiệt độ cao, hoặc một liên kết tốc độ cao trượt tỷ lệ lỗi bit mà đo tín hiệu thì vẫn “đẹp”. Nguyên nhân thường không nằm ở đường dữ liệu mà nằm ở đường cấp nguồn cho nó: ray điện áp bị gợn, bị sụt khi tải nhảy bậc, hoặc mang những xung kim nhanh tới mức máy hiện sóng thông thường không nhìn thấy.
Vấn đề là ray nguồn hiện đại rất khó đo. Datasheet của Keysight mô tả đúng bối cảnh này: các thiết kế ngày nay phổ biến dùng ray 3,3 V, 1,8 V, 1,5 V và cả 1,1 V, mỗi ray lại có dung sai chặt hơn thế hệ trước. Với ray 1,1 V, dung sai vài phần trăm chỉ còn vài chục mV — trong khi phần gợn cần nhìn có khi chỉ vài mV. Bài viết này giải thích vì sao que đo thông thường không làm được việc đó, và bộ đầu dò power rail Keysight N7020A cùng phiên bản 6 GHz N7024A giải quyết bài toán bằng cách nào.

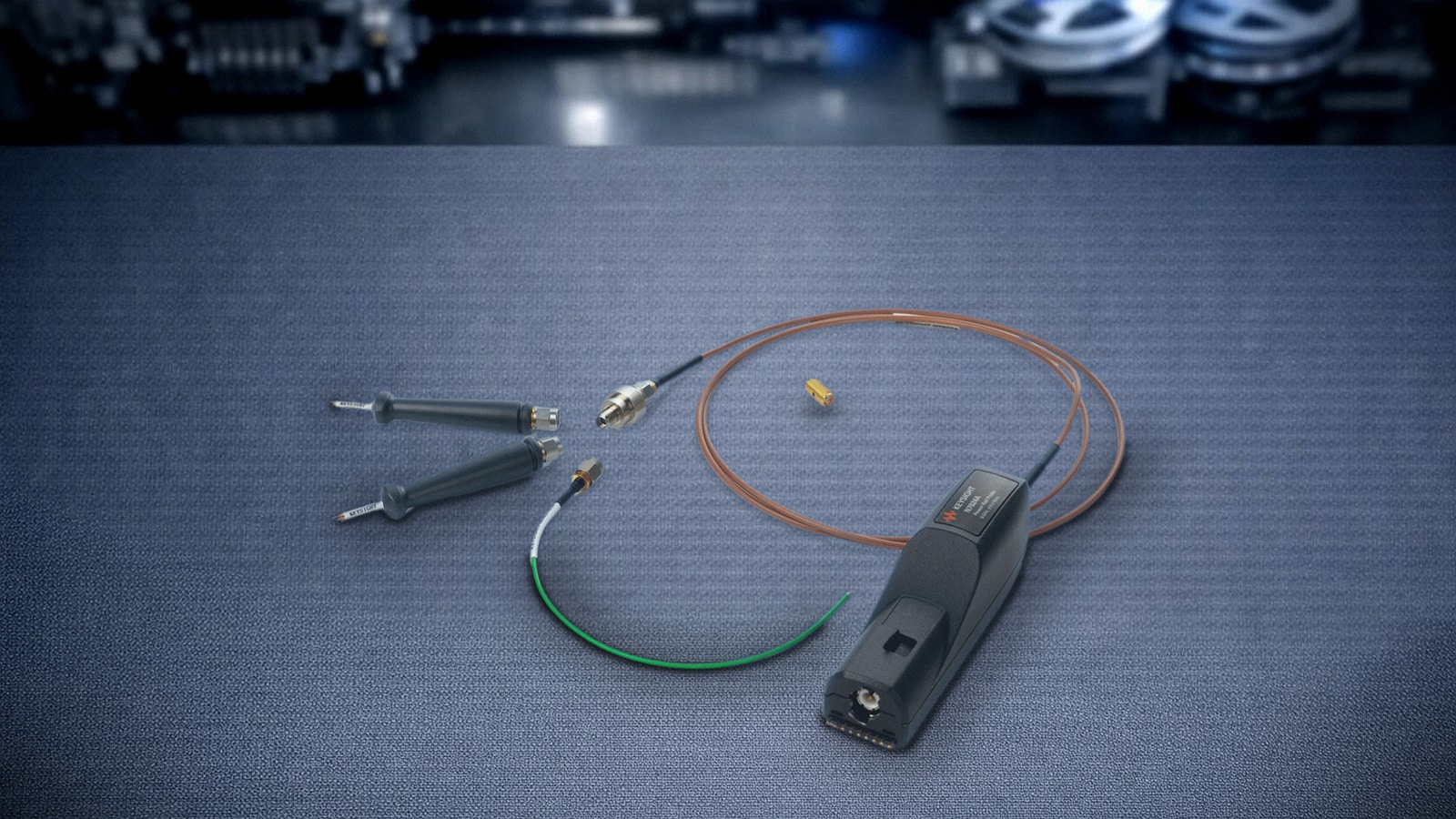

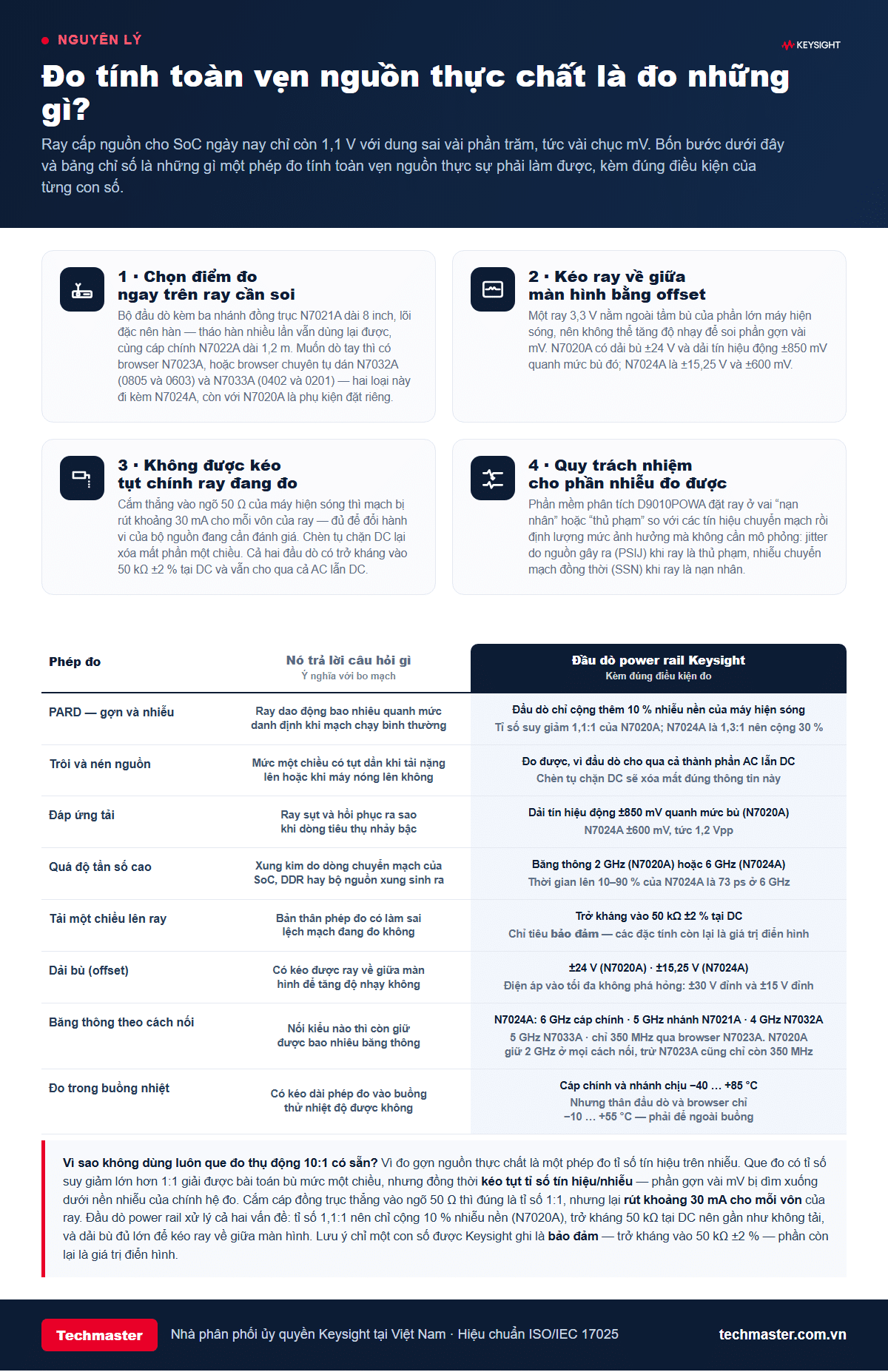

Đo tính toàn vẹn nguồn là đo những gì?
Đo tính toàn vẹn nguồn không phải một phép đo đơn lẻ mà là một nhóm phép đo cùng thực hiện trên một điểm: mức một chiều của ray, phần xoay chiều nằm trên nó, và cách cả hai phản ứng khi mạch hoạt động. Keysight liệt kê bốn nhóm mà bộ đầu dò này được thiết kế để phục vụ:
- PARD (periodic and random disturbances) — gợn và nhiễu tuần hoàn lẫn ngẫu nhiên trên ray khi mạch chạy bình thường.
- Trôi và nén nguồn — mức một chiều tụt dần theo tải hoặc theo nhiệt độ. Đo được vì đầu dò cho qua cả thành phần AC lẫn DC.
- Đáp ứng tải tĩnh và động — ray sụt bao nhiêu và hồi phục trong bao lâu khi dòng tiêu thụ nhảy bậc.
- Quá độ và nhiễu tần số cao — xung kim do dòng chuyển mạch của chính SoC, DDR hay bộ nguồn xung sinh ra.
Vì sao nhóm phép đo này quan trọng đến vậy? Vì gợn và quá độ trên ray là một trong những nguồn jitter lớn nhất của xung nhịp và dữ liệu số. Keysight gọi hiện tượng đó là PSIJ — power supply induced jitter, jitter do nguồn gây ra. Chiều ngược lại cũng đúng: dòng chuyển mạch đồng thời của nhiều đường dữ liệu dội ngược lên ray tạo ra SSN (simultaneous switching noise), làm “nảy” mức đất qua các điện cảm ký sinh giữa đất của chip và đất của bo mạch.
Một con số trong tài liệu cho thấy dải tần cần quan tâm rộng đến đâu: một thiết kế USB 3.1 tốc độ 10 Gb/s tạo ra quá độ chuyển mạch ở khoảng 5 GHz. Nghĩa là muốn nhìn thấy nguyên nhân, hệ đo phải có băng thông vượt xa mức vài trăm MHz mà nhiều xưởng vẫn coi là “đủ cho đo nguồn”.
Vì sao que đo thông thường không đo được gợn nguồn?
Đây là phần cốt lõi. Một kỹ sư đứng trước ray 3,3 V và muốn soi phần gợn 5 mV sẽ gặp ba ngõ cụt, và cả ba đều được datasheet nêu thẳng:
Ngõ cụt thứ nhất — không đủ tầm bù. Để nhìn 5 mV, phải đặt máy hiện sóng ở độ nhạy cao nhất. Nhưng khi đó mức một chiều 3,3 V đẩy vệt tín hiệu ra khỏi màn hình, và phần lớn máy hiện sóng không có đủ dải bù (offset) để kéo nó về giữa.
Ngõ cụt thứ hai — chèn tụ chặn DC thì mất thông tin. Cách quen thuộc là mắc một tụ nối tiếp để loại mức một chiều. Cách này xóa được vấn đề offset nhưng đồng thời xóa luôn thứ cần đo: hiện tượng nén nguồn và trôi chậm ở tần số thấp.
Ngõ cụt thứ ba — tự chuốc lấy nhiễu hoặc tự kéo tụt mạch. Dùng que đo suy giảm 10:1 thì giải được offset, nhưng tỉ số suy giảm lớn hơn 1:1 luôn làm xấu tỉ số tín hiệu trên nhiễu — phần gợn vài mV bị dìm xuống dưới nền nhiễu của chính hệ đo. Còn cắm cáp đồng trục thẳng vào ngõ 50 Ω thì đúng là tỉ số 1:1, nhưng khi đó ray bị mắc thẳng một tải 50 Ω xuống đất. Datasheet của Keysight mô tả mức tải này là rút khoảng 30 mA cho mỗi vôn của ray — với một ray 3,3 V là hàng chục mA bị hút liên tục, đủ để thay đổi hành vi của chính bộ nguồn đang cần đánh giá.
Ba ngõ cụt trên chính là lý do đo tính toàn vẹn nguồn cần một loại đầu dò riêng, chứ không phải một que đo tốt hơn. Đầu dò power rail được thiết kế để không rơi vào ngõ cụt nào trong ba ngõ cụt đó. N7020A có tỉ số suy giảm 1,1:1 nên chỉ cộng thêm 10 % vào nhiễu nền của máy hiện sóng đang gắn; trở kháng vào tại DC là 50 kΩ ±2 % — đây cũng là chỉ tiêu duy nhất Keysight ghi là bảo đảm, các đặc tính còn lại là giá trị điển hình; và dải bù ±24 V phủ được các ray logic thông dụng cùng ray 12 V; ray 24 V nằm đúng ở mép dải bù nên cần kiểm tra trước khi cắm, còn ray từ 48 V trở lên không thuộc phạm vi của đầu dò này.

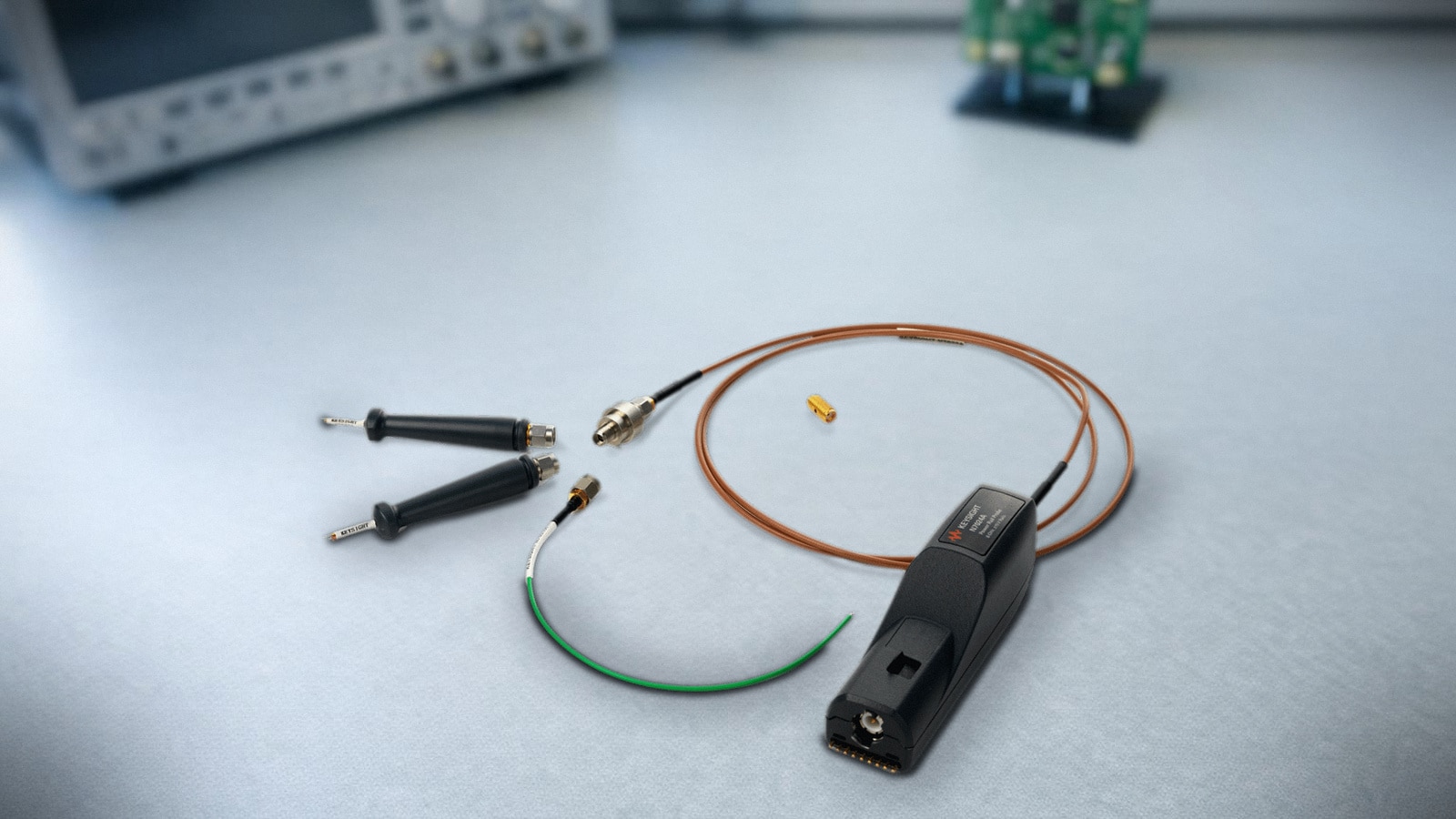

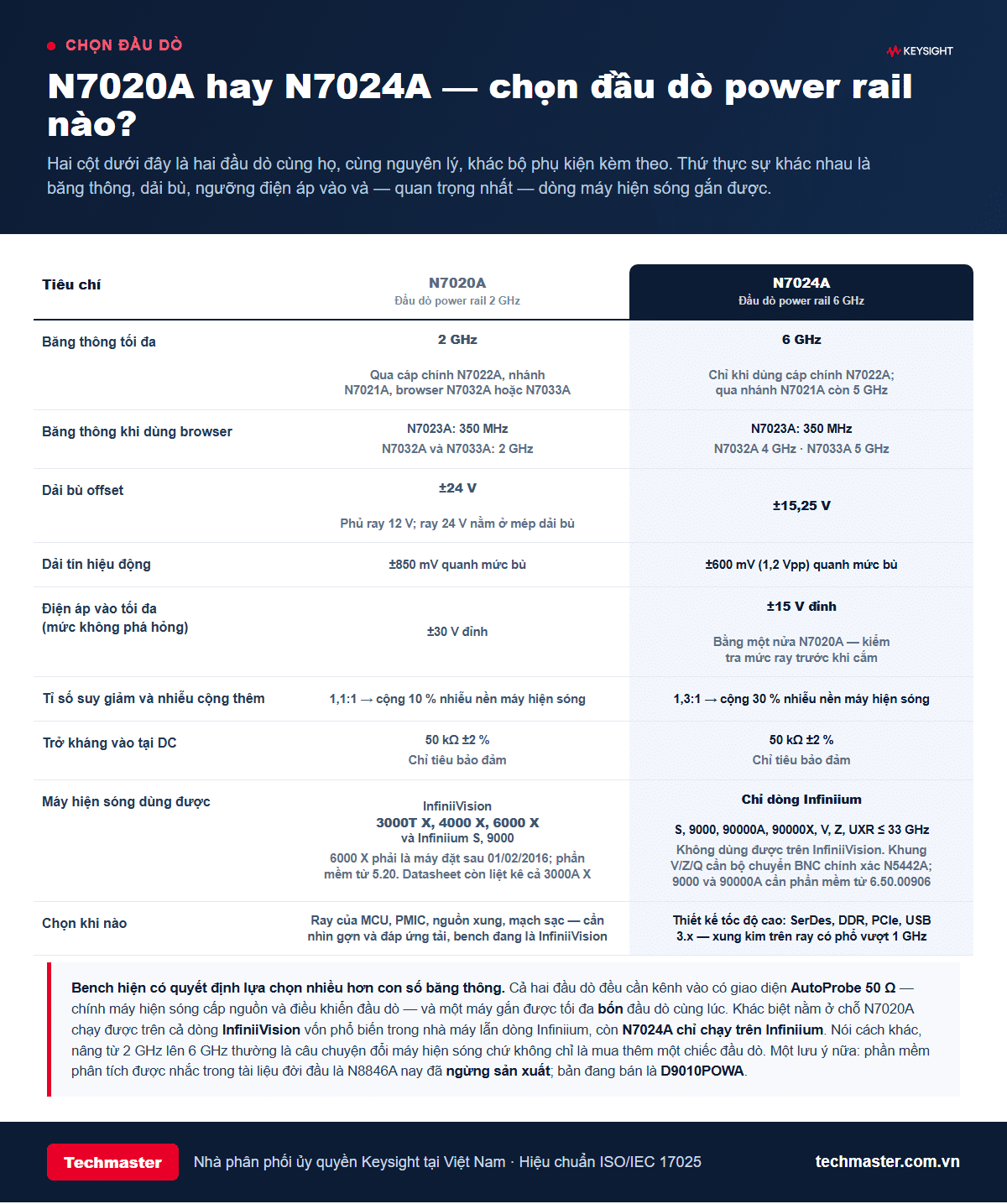

N7020A hay N7024A — chọn đầu dò power rail nào?
Hai đầu dò cùng họ, dùng chung hệ phụ kiện và cùng phục vụ một mục đích là đo tính toàn vẹn nguồn, nhưng không thay thế cho nhau được — và bộ phụ kiện đóng gói kèm máy cũng không giống nhau.
N7020A — 2 GHz. Dải bù ±24 V, dải tín hiệu động ±850 mV quanh mức bù, điện áp vào tối đa không phá hỏng ±30 V đỉnh, tỉ số 1,1:1. Đây là lựa chọn cho ray của vi điều khiển, PMIC, bộ nguồn xung, mạch sạc — nơi câu hỏi là gợn bao nhiêu và ray hồi phục thế nào sau bước tải.
N7024A — 6 GHz. Dải bù ±15,25 V, dải tín hiệu động ±600 mV (tương đương 1,2 Vpp), điện áp vào tối đa chỉ ±15 V đỉnh — đúng một nửa N7020A, nên phải kiểm tra mức ray trước khi cắm. Tỉ số 1,3:1, tức cộng 30 % nhiễu nền thay vì 10 %. Đổi lại là thời gian lên 73 ps ở 6 GHz, đủ nhanh để bắt xung kim của các thiết kế SerDes, DDR, PCIe hay USB 3.x.
Nói cách khác: N7024A không phải “bản tốt hơn” mà là bản đánh đổi — nhiễu cao hơn một chút và dải bù hẹp hơn để lấy băng thông gấp ba.
Nối kiểu nào thì giữ được băng thông đã trả tiền?
Đây là chi tiết dễ mất tiền oan nhất, vì băng thông ghi trên tên sản phẩm chỉ đạt được ở một cách nối. Với N7024A, 6 GHz là con số khi dùng cáp chính N7022A dài 1,2 m. Qua nhánh đồng trục N7021A dài 8 inch (đóng gói ba sợi), băng thông còn 5 GHz. Qua browser N7032A còn 4 GHz, qua N7033A còn 5 GHz, và qua browser N7023A chỉ còn 350 MHz. Với N7020A, hầu hết cách nối đều giữ 2 GHz — nhưng riêng browser N7023A cũng chỉ còn 350 MHz.
Hệ phụ kiện phản ánh đúng thực tế đo tính toàn vẹn nguồn trên bo mạch thật, nơi điểm đo hiếm khi là một chân cắm sẵn. Lưu ý N7020A chỉ kèm N7021A, N7022A và browser N7023A; N7024A kèm đủ cả năm:
- N7021A — nhánh đồng trục 8 inch, đóng gói ba sợi, lõi đặc nên hàn rồi tháo hàn nhiều lần vẫn dùng lại được. Đây là cách nối cố định vào điểm đo, dùng khi cần theo dõi lâu hoặc khi phải đưa phép đo vào buồng nhiệt.
- N7023A — browser cầm tay, cáp dài 45 inch, kèm lò xo tiếp đất 2,5 mm, dây đất 15 cm, đầu chuyển hai chân cho header bước 0,1 inch và kẹp Micro SMD để dò tụ mà không cần giữ tay.
- N7032A và N7033A — browser chuyên dò tụ dán trên mạng phân phối nguồn: N7032A cho gói 0805 và 0603, N7033A cho gói 0402 và 0201 (theo mã inch). Hai browser này đi kèm N7024A; với N7020A chúng là phụ kiện đặt riêng.
- 1250-4403 — đầu chuyển SMA xoay 360°, đi kèm N7024A, để cáp chính không vặn xoắn làm hỏng mối hàn ở nhánh.
Một lưu ý về nhiệt độ hay bị bỏ sót: cáp chính và nhánh chịu được từ −40 đến +85 °C, nhưng thân đầu dò và các browser chỉ chịu −10 đến +55 °C. Muốn đo trong buồng thử nhiệt, chỉ phần cáp được vào buồng.
Máy hiện sóng nào ở nhà máy Việt Nam dùng được đầu dò này?
Đây là điều kiện quan trọng nhất khi lập một trạm đo tính toàn vẹn nguồn, và cũng là chỗ hai đầu dò không đối xứng nhau, nên cần nói thẳng trước khi đặt hàng.
Cả hai đều cần kênh vào có giao diện AutoProbe 50 Ω — chính máy hiện sóng cấp nguồn và điều khiển cho đầu dò — và một máy gắn được tối đa bốn đầu dò cùng lúc.
N7020A chạy được trên dòng InfiniiVision quen thuộc trong nhà máy: 3000T X-Series, 4000 X-Series và 6000 X-Series (riêng 6000 X phải là máy đặt sau ngày 01/02/2016; datasheet còn liệt kê cả dòng 3000A X từ phiên bản 2.39), cùng dòng Infiniium S-Series và 9000 Series chạy phần mềm từ 5.20 trở lên. Chi tiết về họ máy này có trong bài máy hiện sóng Keysight InfiniiVision X-Series.
N7024A thì chỉ dùng được với dòng Infiniium: S-Series, 9000, 90000A, 90000X, V-Series, Z-Series và UXR tới 33 GHz — không dùng được trên bất kỳ máy InfiniiVision nào. Với 9000 và 90000A cần phần mềm Infiniium từ 6.50.00906; các khung dùng giao diện AutoProbe II — theo datasheet là V-Series, Z-Series và Q-Series — cần thêm bộ chuyển BNC chính xác N5442A. Techmaster có sẵn danh mục Infiniium S-Series bên cạnh toàn bộ dòng máy hiện sóng Keysight.
Hệ quả thực tế rất rõ: nếu bench hiện tại là InfiniiVision, nâng từ 2 GHz lên 6 GHz là câu chuyện đổi máy hiện sóng chứ không chỉ là mua thêm một chiếc đầu dò. Nên tính chi phí theo cả hệ, không theo riêng đầu dò.
Về phần mềm phân tích, tài liệu đời đầu của bộ đầu dò nhắc nhiều tới ứng dụng N8846A — nhưng model này hiện đã ngừng sản xuất trên trang Keysight. Bản đang bán cho dòng Infiniium là D9010POWA. Phần mềm này đặt ray ở vai “nạn nhân” hoặc “thủ phạm” so với các tín hiệu chuyển mạch rồi định lượng mức ảnh hưởng — jitter do nguồn (PSIJ) hay nhiễu chuyển mạch đồng thời (SSN) — mà không cần mô phỏng hay dựng mô hình, đồng thời cho xem dạng sóng trước và sau khi loại ảnh hưởng.
Đo tính toàn vẹn nguồn mang lại gì cho sản xuất điện tử Việt Nam?
Điện tử là nhóm hàng xuất khẩu lớn nhất của Việt Nam: theo số liệu công bố tháng 1/2026 của Cục Thống kê, xuất khẩu điện tử, máy tính và linh kiện năm 2025 đạt 107,7 tỷ USD, là nhóm hàng đầu tiên vượt mốc 100 tỷ USD, chiếm 22,7 % tổng kim ngạch xuất khẩu và tăng 48,4 % so với năm trước. Cấu trúc sản phẩm đi kèm con số đó ngày càng nghiêng về bo mạch mật độ cao, mô-đun không dây và cụm điện tử ô tô — đúng nhóm sản phẩm mà ray nguồn quyết định độ ổn định.
Với một nhà máy tại Việt Nam, việc đưa phép đo tính toàn vẹn nguồn vào quy trình thường đem lại ba thứ:
- Giảm lỗi lặp lại không giải thích được. Một phần trong nhóm lỗi “không tái hiện” ở khâu kiểm cuối thực chất là ray sụt quá ngưỡng trong vài trăm nano-giây khi mạch chuyển trạng thái — thứ chỉ hiện ra khi đo đúng cách.
- Rút ngắn tranh luận với khách hàng thiết kế. Khi báo cáo có số đo gợn kèm điều kiện rõ ràng, cuộc trao đổi chuyển từ cảm tính sang dữ liệu.
- Bảo vệ biên an toàn khi tăng tốc độ. Cùng một bo mạch, nâng tần số xung nhịp hoặc tốc độ liên kết sẽ làm dòng chuyển mạch dội mạnh hơn lên ray; đo trước khi nâng rẻ hơn nhiều so với thu hồi lô hàng.
Phép đo này cũng bổ trợ trực tiếp cho các hạng mục Techmaster đã giới thiệu trước đây: đo đặc tính linh kiện công suất SiC/GaN làm việc ở phía linh kiện, hệ nguồn tái sinh RP7900 tạo ra kịch bản tải, còn hệ thu thập dữ liệu DAQ970A theo dõi mức một chiều dài hạn. Đo tính toàn vẹn nguồn lấp đúng khoảng trống còn lại: phần xoay chiều biên độ nhỏ nằm ngay trên ray, ở dải tần mà ba hạng mục kia không chạm tới. Khi cần đo dòng thay vì áp, có thể ghép thêm đầu dò dòng kẹp AC/DC N7026A; khi cần đo điện áp nổi biên độ lớn thì dùng que đo điện áp cao N2790A.
Và vì mọi kết luận đều dựa trên số đo, bản thân máy hiện sóng cần được hiệu chuẩn định kỳ. Techmaster vận hành phòng hiệu chuẩn theo ISO/IEC 17025 và là nhà phân phối ủy quyền của Keysight tại Việt Nam.
Câu hỏi thường gặp
Đầu dò power rail khác gì que đo thụ động 10:1 thông thường?
Khác ở ba điểm quyết định. Que đo 10:1 làm suy giảm tín hiệu mười lần nên kéo tụt tỉ số tín hiệu trên nhiễu, trong khi đầu dò power rail có tỉ số 1,1:1 (N7020A) hoặc 1,3:1 (N7024A) và chỉ cộng thêm 10 % hoặc 30 % vào nhiễu nền của máy hiện sóng. Đầu dò power rail có dải bù riêng ±24 V hoặc ±15,25 V để kéo ray về giữa màn hình mà vẫn giữ độ nhạy cao nhất. Và nó có trở kháng vào 50 kΩ ±2 % tại DC, thay vì rút khoảng 30 mA mỗi vôn như khi cắm thẳng vào ngõ 50 Ω của máy hiện sóng.
Máy hiện sóng InfiniiVision có dùng được đầu dò N7024A 6 GHz không?
Không. N7024A chỉ dùng được với dòng Infiniium: S-Series, 9000, 90000A, 90000X, V-Series, Z-Series và UXR tới 33 GHz. Nếu bench hiện tại là InfiniiVision 3000T X, 4000 X hoặc 6000 X thì lựa chọn phù hợp là N7020A băng thông 2 GHz — model này chạy được trên cả InfiniiVision lẫn Infiniium S-Series và 9000 Series. Cả hai đầu dò đều yêu cầu kênh vào có giao diện AutoProbe 50 Ω, và mỗi máy gắn được tối đa bốn đầu dò cùng lúc.
Có phải lúc nào cũng đạt băng thông 6 GHz với N7024A không?
Không. 6 GHz chỉ đạt khi dùng cáp chính N7022A. Qua nhánh đồng trục N7021A băng thông còn 5 GHz, qua browser N7032A còn 4 GHz, qua N7033A còn 5 GHz, và qua browser N7023A chỉ còn 350 MHz. Với N7020A, các cách nối đều giữ 2 GHz ngoại trừ browser N7023A cũng chỉ còn 350 MHz. Vì vậy khi lập quy trình đo, nên ghi rõ cách nối bên cạnh con số băng thông.
Đo tính toàn vẹn nguồn cần thêm phần mềm gì không?
Không bắt buộc: các phép đo gợn, trôi nguồn, đáp ứng tải và quá độ đều thực hiện trực tiếp trên máy hiện sóng. Phần mềm chỉ cần khi muốn quy trách nhiệm cho nhiễu — xác định phần jitter do nguồn gây ra (PSIJ) hoặc nhiễu chuyển mạch đồng thời (SSN) do các đường dữ liệu dội ngược lên ray. Ứng dụng N8846A được nhắc trong tài liệu đời đầu hiện đã ngừng sản xuất; bản đang bán cho dòng Infiniium là D9010POWA.
Liên hệ Techmaster để được tư vấn chọn đầu dò power rail phù hợp với máy hiện sóng đang có, hoặc để mượn thiết bị đo thử một phép đo tính toàn vẹn nguồn ngay trên bo mạch của bạn.
