Một chiếc xe hiện đại chở theo camera vòng quanh, radar, lidar, màn hình giải trí và hàng chục bộ điều khiển — tất cả đều đòi băng thông mà CAN không cấp nổi. Ethernet đã trở thành xương sống truyền thông trên xe, nhưng nó là một biến thể riêng: chạy trên một đôi dây xoắn thay vì bốn, song công hoàn toàn, và phải sống sót trong môi trường nhiễu điện từ khắc nghiệt bậc nhất. Vì thế kiểm thử Ethernet ô tô không dùng lại được bộ phép thử của Ethernet văn phòng, mà có hệ tiêu chuẩn và đồ gá riêng.
Kiểm thử Ethernet ô tô khác gì Ethernet văn phòng
Khác biệt bắt đầu từ môi trường truyền dẫn. Ethernet văn phòng dùng cáp bốn đôi, đầu nối RJ45 chuẩn hoá, chiều dài tới 100 m. Ethernet ô tô dùng một đôi dây duy nhất — thường không bọc giáp để tiết kiệm khối lượng và chi phí — với chiều dài ngắn hơn nhiều nhưng đi xuyên qua khoang máy, cạnh bó dây đánh lửa và mô-tơ.
Hệ quả kỹ thuật: vì chỉ có một đôi dây cho cả hai chiều, PHY phải triệt tiêu tiếng vọng của chính nó để nghe được đối tác. Vì dây không bọc giáp, khả năng chuyển đổi mode — biến nhiễu chế độ chung thành nhiễu vi sai — trở thành chỉ tiêu sống còn chứ không phải chi tiết phụ. Và vì xe phải khởi động nhanh, thời gian thiết lập liên kết trở thành một phép đo bắt buộc, điều gần như không ai quan tâm trong mạng văn phòng.
Bốn chuẩn lớp vật lý ô tô và tốc độ tương ứng

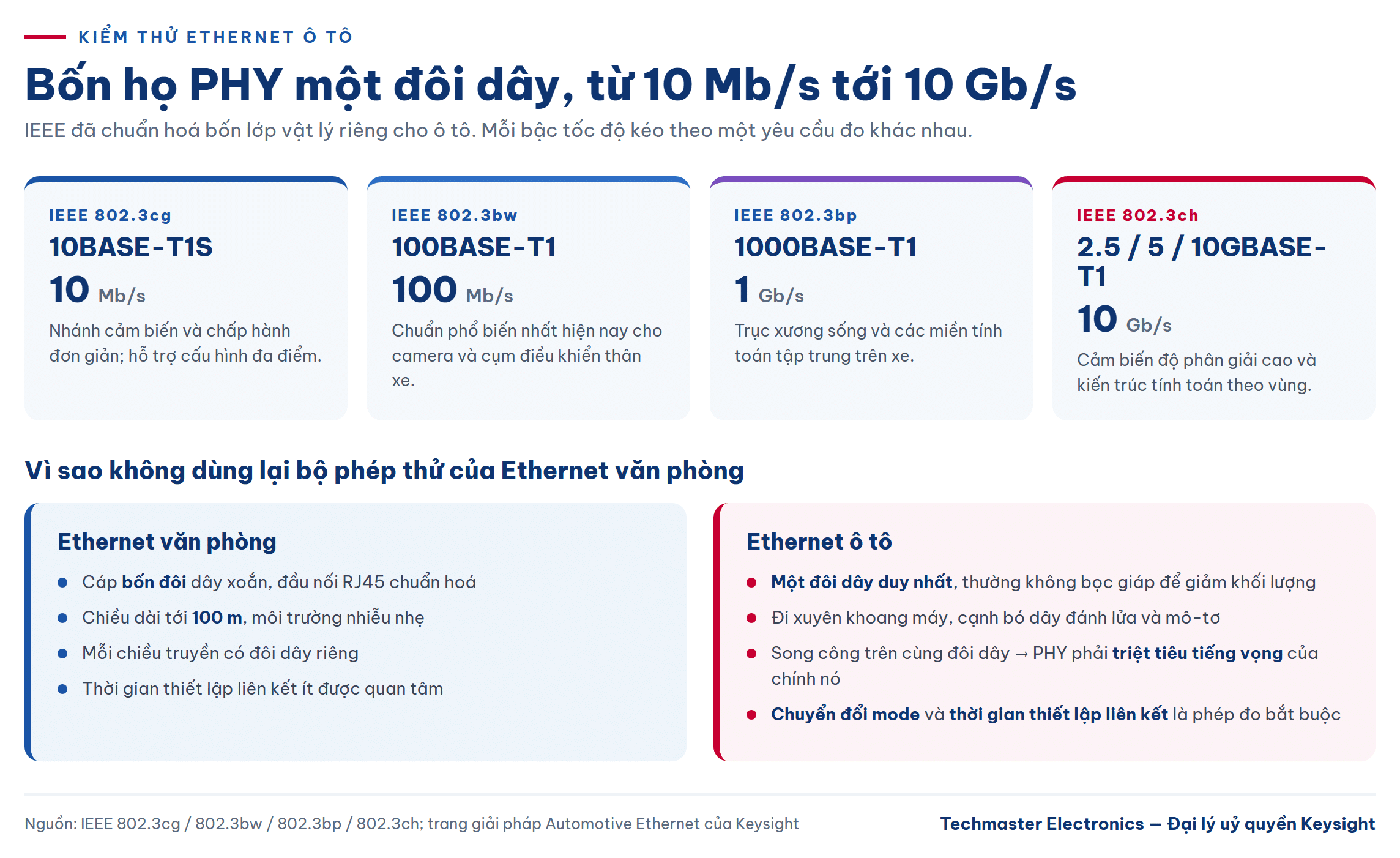

IEEE đã chuẩn hoá bốn họ PHY một-đôi-dây cho ô tô, phủ dải tốc độ từ 10 Mb/s đến 10 Gb/s:
- IEEE 802.3cg — 10BASE-T1S: 10 Mb/s, dùng cho các nhánh cảm biến/chấp hành đơn giản, hỗ trợ cấu hình đa điểm.
- IEEE 802.3bw — 100BASE-T1: 100 Mb/s, chuẩn phổ biến nhất hiện nay cho camera và cụm điều khiển thân xe.
- IEEE 802.3bp — 1000BASE-T1: 1 Gb/s, dùng cho trục xương sống và các miền tính toán tập trung.
- IEEE 802.3ch — 2.5GBASE-T1, 5GBASE-T1 và 10GBASE-T1: lớp đa gigabit, phục vụ cảm biến độ phân giải cao và kiến trúc tính toán vùng.
Từ 100BASE-T1 tới đa gigabit: yêu cầu đo tăng theo cấp số
100BASE-T1 vẫn là điểm khởi đầu của hầu hết chương trình kiểm thử, vì phần lớn ECU hiện hành dùng chuẩn này và bộ phép thử của nó đã ổn định qua nhiều năm — phiên bản thử nghiệm liên thông đầu tiên được tổ chức tại phòng thí nghiệm InterOperability của Đại học New Hampshire từ tháng 11 năm 2016. Khi bước lên 1000BASE-T1 và sau đó là lớp 802.3ch, biên độ tín hiệu giảm, mật độ ký hiệu tăng, và ngân sách nhiễu co lại — nghĩa là mọi sai số của thiết bị đo và đồ gá đều chiếm tỷ trọng lớn hơn trong kết quả.
Ba nhóm phép đo lớp vật lý ô tô

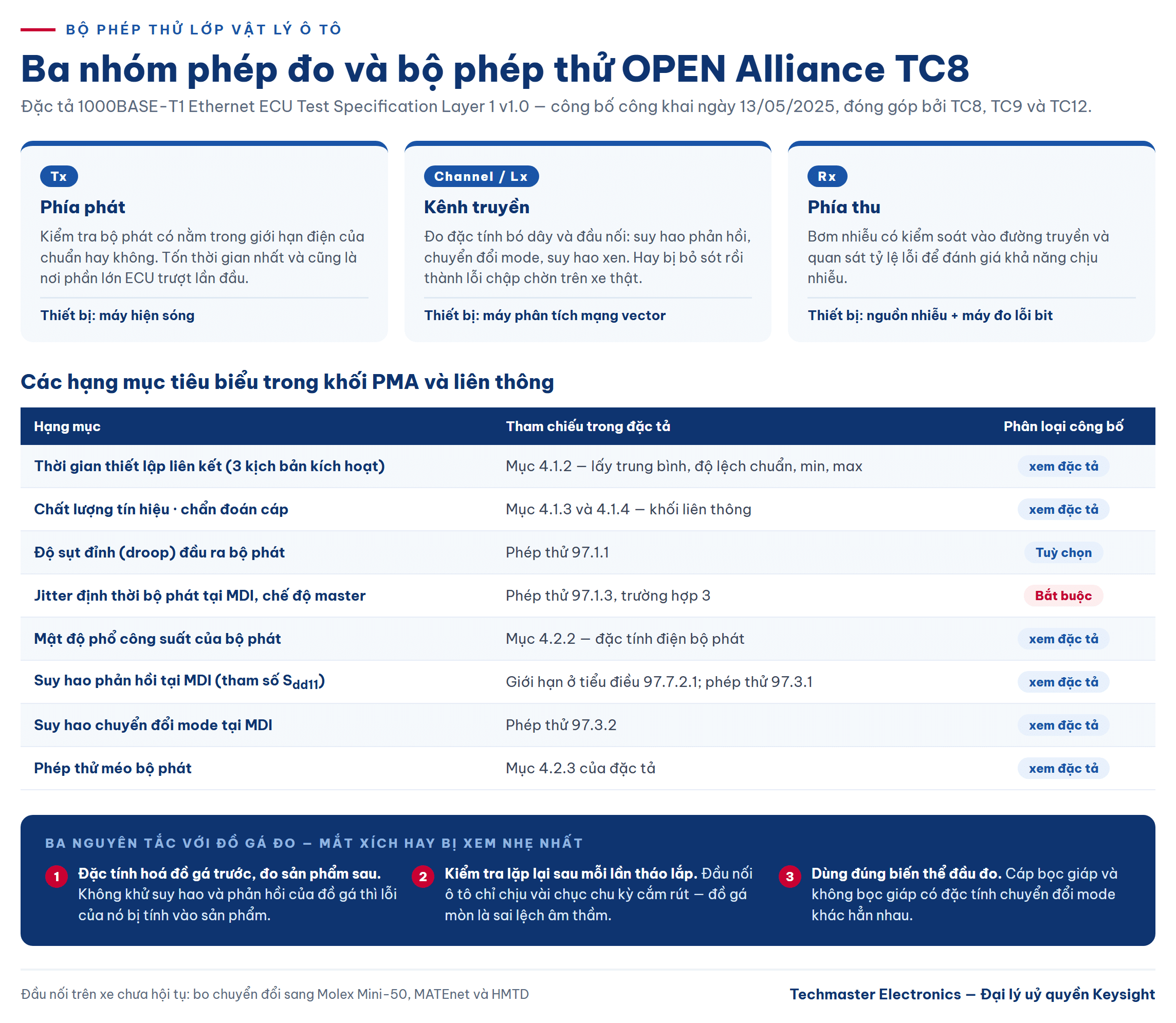

Keysight phân chương trình đo thành ba nhóm: Tx (phía phát), Rx (phía thu) và Channel/Lx (kênh truyền), phủ dải tốc độ 10 Mb/s đến 10 Gb/s và các chuẩn 802.3cg, 802.3bw, 802.3bp, 802.3ch.
Nhóm Tx dùng máy hiện sóng để kiểm tra bộ phát có nằm trong giới hạn điện của chuẩn hay không. Đây là nhóm tốn thời gian nhất và cũng là nơi phần lớn ECU trượt lần đầu.
Nhóm Channel dùng máy phân tích mạng vector để đo đặc tính của bó dây và đầu nối — suy hao phản hồi, chuyển đổi mode, suy hao xen. Nhóm này thường bị bỏ sót ở giai đoạn sớm rồi trở thành nguyên nhân của những lỗi liên kết chập chờn không giải thích được khi lắp lên xe thật.
Nhóm Rx kiểm tra khả năng chịu nhiễu của phía thu bằng cách bơm nhiễu có kiểm soát vào đường truyền và quan sát tỷ lệ lỗi.
Bộ phép thử theo OPEN Alliance TC8
Bên cạnh IEEE, ngành ô tô dựa vào các đặc tả của OPEN Alliance để chuẩn hoá cách thử ở mức ECU — tức là thử trên sản phẩm hoàn chỉnh chứ không phải trên con chip PHY trần. Tài liệu 1000BASE-T1 Ethernet ECU Test Specification Layer 1 phiên bản 1.0, công bố công khai ngày 13 tháng 5 năm 2025 với đóng góp của các ban kỹ thuật TC8, TC9 và TC12, là bản tham chiếu hiện hành cho lớp vật lý 1000BASE-T1.
Đặc tả này chia phép thử thành hai khối:
Khối liên thông (interoperability) gồm thời gian thiết lập liên kết, chất lượng tín hiệu và chẩn đoán cáp. Riêng phép đo thời gian thiết lập liên kết được chạy theo ba kịch bản kích hoạt khác nhau — cấp nguồn cho thiết bị đối tác, cấp nguồn cho thiết bị cần thử, và đánh thức thiết bị cần thử — và kết quả không chỉ lấy giá trị trung bình mà còn lấy độ lệch chuẩn cùng giá trị nhỏ nhất và lớn nhất qua nhiều chu kỳ. Cách chấm điểm này phản ánh đúng mối quan tâm của ngành: liên kết không chỉ cần lên, mà cần lên đều.
Khối PMA gồm các phép thử điện của bộ phát. Một số hạng mục tiêu biểu, với tham chiếu chéo sang các phép thử tương ứng trong IEEE 802.3 điều 97:
- Kiểm tra độ sụt đỉnh (droop) của đầu ra bộ phát — tham chiếu phép thử 97.1.1, phân loại tuỳ chọn.
- Kiểm tra jitter định thời của bộ phát tại giao diện MDI ở chế độ master — tham chiếu phép thử 97.1.3 trường hợp 3, phân loại bắt buộc.
- Kiểm tra mật độ phổ công suất của bộ phát.
- Phép thử méo bộ phát.
- Suy hao phản hồi tại MDI, đo dưới dạng tham số Sdd11 bằng máy phân tích mạng, đối chiếu giới hạn ở tiểu điều 97.7.2.1.
- Suy hao chuyển đổi mode tại MDI — tham chiếu phép thử 97.3.2.
Việc một số phép thử mang nhãn “bắt buộc” còn số khác là “tuỳ chọn” có ý nghĩa thực tiễn khi lập kế hoạch: nhóm bắt buộc quyết định việc sản phẩm có được chấp nhận hay không, nhóm tuỳ chọn phục vụ gỡ lỗi và đánh giá dự phòng thiết kế.
Đồ gá đo: mắt xích hay bị xem nhẹ nhất
Không thể cắm que đo trực tiếp vào chân đầu nối ô tô. Mọi phép thử lớp vật lý đều phải đi qua một đồ gá đo chuyển từ đầu nối trên xe sang giao diện đồng trục của thiết bị đo. Đặc tả OPEN Alliance quy định rõ việc phải dùng đầu đo (test head) đạt yêu cầu, với biến thể riêng cho cáp không bọc giáp và cáp có bọc giáp — hai loại này có đặc tính chuyển đổi mode khác hẳn nhau.
Về phía đầu nối trên xe, hệ sinh thái chưa hội tụ về một chuẩn duy nhất: giải pháp của Keysight cung cấp bo mạch đồ gá kèm các bo chuyển đổi sang Molex Mini-50, MATEnet và HMTD. Ba cái tên này phản ánh thực tế rằng mỗi nhà sản xuất xe có lựa chọn cơ khí riêng.
Ba nguyên tắc thực hành với đồ gá:
- Đặc tính hoá đồ gá trước, đo sản phẩm sau. Bản thân đồ gá có suy hao và phản hồi riêng. Nếu không đo và khử chúng, bạn đang tính lỗi của đồ gá vào sản phẩm.
- Kiểm tra lặp lại sau mỗi lần tháo lắp. Đầu nối ô tô được thiết kế cho vài chục chu kỳ cắm rút, không phải vài nghìn. Đồ gá mòn là nguồn sai lệch âm thầm.
- Dùng đúng biến thể đầu đo. Lắp đầu đo dành cho cáp bọc giáp lên bó dây không bọc giáp sẽ cho kết quả chuyển đổi mode không có ý nghĩa.
Chọn máy hiện sóng Keysight theo lớp tốc độ
Yêu cầu băng thông tăng mạnh theo tốc độ liên kết, nên không có một máy nào tối ưu cho toàn dải.
Ở lớp 100BASE-T1 và cho công việc gỡ lỗi ECU — nơi cần quan sát đồng thời tín hiệu Ethernet, nguồn cấp, tín hiệu đánh thức và vài đường số — Keysight MXR108B phù hợp với 8 kênh tương tự băng thông 1 GHz, 16 kênh số, lấy mẫu 16 GSa/s và bộ chuyển đổi 10 bit. Số kênh mới là thứ quyết định ở giai đoạn tích hợp, chứ không phải băng thông.

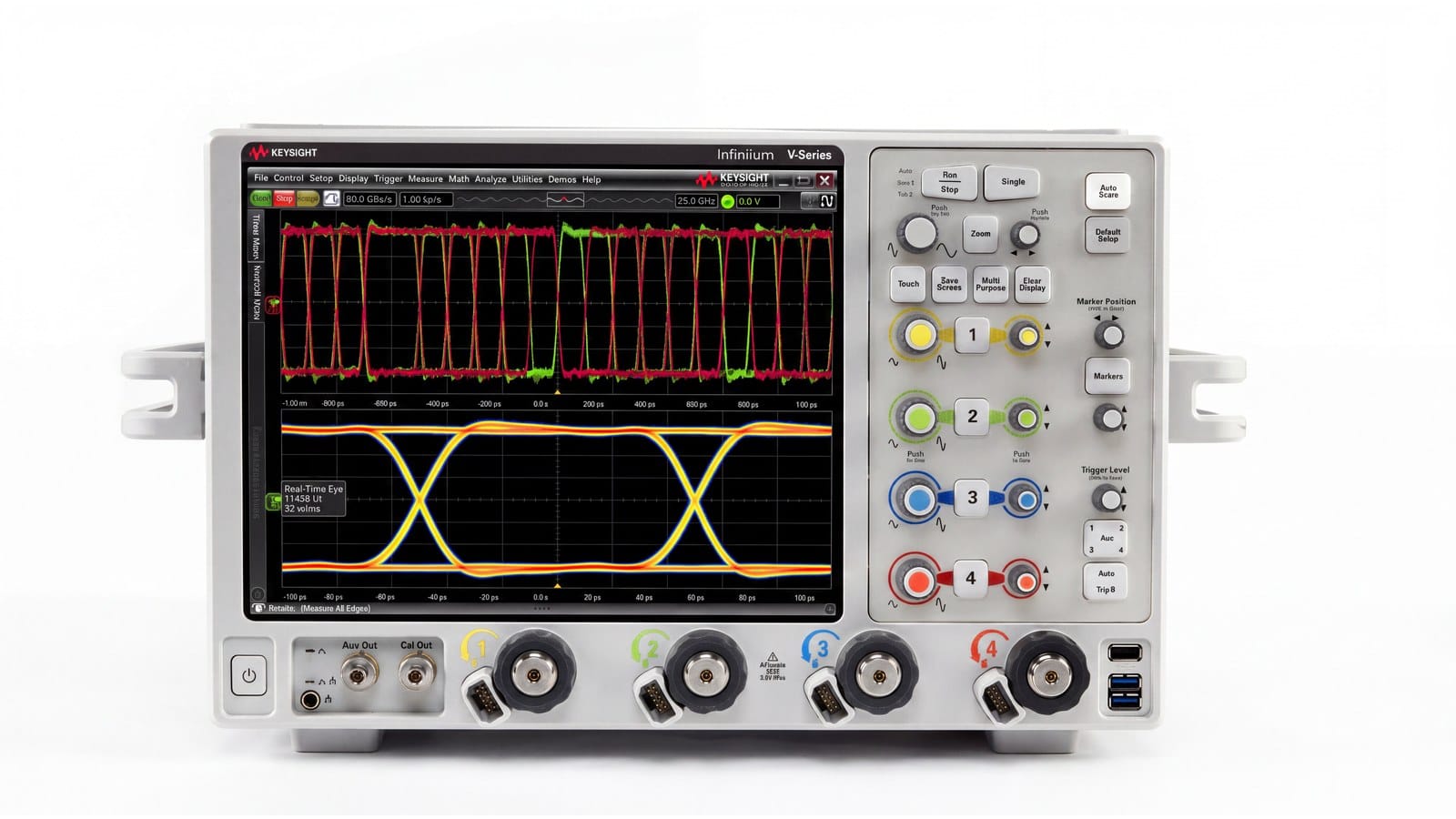

Khi bước sang 1000BASE-T1 và lớp đa gigabit theo 802.3ch, cần máy có băng thông vài GHz trở lên cùng sàn nhiễu và sàn jitter thấp. Keysight UXR0104A thuộc dòng Infiniium UXR với băng thông 10 GHz, 4 kênh, tốc độ lấy mẫu 128 GSa/s và đầu nối 3,5 mm. Ở cấp cao hơn nữa, Keysight DSOV334A cho băng thông 33 GHz trên 4 kênh, lấy mẫu 40 GSa/s (80 GSa/s khi dùng 2 kênh), bộ nhớ tới 2 Gpts, sàn nhiễu 2,09 mVrms ở thang 50 mV/div và sàn đo jitter 100 fs — dư địa cần thiết khi biên độ tín hiệu nhỏ và ngân sách jitter chặt.
Các nguyên tắc về kiến trúc làn và lựa chọn thiết bị cho Ethernet tốc độ rất cao đã được bàn trong bài đo kiểm 800G Ethernet và bước lên 1.6T; nhiều nguyên tắc ở đó áp dụng được cho lớp đa gigabit trên xe, với khác biệt chính là môi trường một đôi dây và ràng buộc nhiễu điện từ.
Kết luận
Một chương trình kiểm thử Ethernet ô tô đầy đủ cần ba trụ: đúng chuẩn IEEE cho tốc độ đang dùng, đúng đặc tả OPEN Alliance cho mức ECU, và đồ gá đã được đặc tính hoá. Bỏ trụ nào cũng dẫn tới cùng một kết cục — sản phẩm qua được bàn thí nghiệm nhưng hỏng liên kết trên xe thật, và khi đó chi phí truy tìm nguyên nhân lớn hơn nhiều lần chi phí đo cho đúng ngay từ đầu.
