Một máy phân tích mạng vector không đo được gì có ý nghĩa cho tới khi nó được hiệu chuẩn. Phép hiệu chuẩn mới là thứ xác định mặt phẳng tham chiếu — ranh giới mà từ đó trở đi mọi tham số S thuộc về vật cần đo chứ không thuộc về cáp, đầu nối hay đồ gá. Chọn sai phương pháp thì con số vẫn hiện lên đẹp đẽ, chỉ có điều nó mô tả nhầm đối tượng. Bài này so sánh hiệu chuẩn TRL với SOLT theo đúng câu hỏi mà kỹ sư thực sự phải trả lời: môi trường đo của tôi là gì?
SOLT: dựa vào chuẩn đã được mô hình hoá
SOLT lấy tên từ bốn chuẩn mà nó cần: Short, Open, Load và Thru. Ý tưởng nền tảng là mỗi chuẩn có đặc tính điện đã biết trước và được nhà sản xuất mô hình hoá đầy đủ. Máy đo chuẩn lần lượt từng vật, so kết quả với mô hình, và từ chênh lệch đó giải ra các số hạng sai số của hệ thống.
Sức mạnh của SOLT nằm ở chỗ nó không đòi hỏi gì về hình học của môi trường đo — chỉ cần bộ chuẩn khớp đầu nối. Với môi trường đồng trục, nơi các hãng đã đầu tư hàng chục năm để mô hình hoá chính xác từng chuẩn theo tần số, đây là lựa chọn mặc định hợp lý. Bộ chuẩn hiệu chuẩn cơ khí Keysight 85052D là ví dụ điển hình: đầu nối 3,5 mm, dải tần DC đến 26,5 GHz, gồm các chuẩn open/short/load dùng cho hiệu chuẩn VNA.
Nhược điểm cũng nằm đúng ở đó: độ chính xác của SOLT bị chặn trên bởi độ chính xác của mô hình chuẩn. Chuẩn open có điện dung tán xạ ở đầu hở, chuẩn short có điện cảm, chuẩn load không bao giờ đúng 50 Ω tuyệt đối. Các hiệu ứng này được mô tả bằng đa thức và hệ số trong file định nghĩa cal kit. Lên tần số cao, chúng ngày càng khó mô hình chính xác, và sai số mô hình đi thẳng vào kết quả đo.
TRL: dựa vào hình học thay vì mô hình
TRL đảo ngược triết lý. Ba chuẩn của nó là Thru, Reflect và Line, nhưng chỉ có một trong số đó cần biết trước chính xác. Chuẩn Reflect không cần biết là hở hay chập, cũng không cần biết giá trị — chỉ cần nó giống hệt nhau ở cả hai cổng. Chuẩn Line chỉ cần biết là một đoạn đường truyền đồng nhất, và chính nó định nghĩa trở kháng tham chiếu của phép hiệu chuẩn.
Hệ quả rất lớn: độ chính xác của TRL không bị chặn bởi chất lượng mô hình chuẩn, mà bởi mức độ đồng nhất của đường truyền chế tạo được. Trong môi trường phi đồng trục — on-wafer, đồ gá mạch in, ống dẫn sóng — nơi không tồn tại bộ chuẩn đồng trục nào phù hợp, thì TRL thường là con đường duy nhất cho kết quả đáng tin.
Đây là lý do TRL được xem là phương pháp tham chiếu trong đo lường chính xác. NIST đã tiên phong phát triển multiline TRL cho đo on-wafer: dùng nhiều đường truyền để nâng cả độ chính xác lẫn dải tần so với TRL thường. Phương pháp này được cài đặt trong bộ phần mềm MultiCal, trong đó phần mềm xác định trở kháng đặc tính phức phụ thuộc tần số của các đường, và cho phép đặt trở kháng tham chiếu về trở kháng đặc tính của đường, về 50 Ω, hoặc một giá trị thực bất kỳ.
Ràng buộc pha: vì sao TRL cần nhiều đường
Đây là phần quyết định tính khả thi của TRL và cũng là phần hay bị bỏ qua khi lập kế hoạch.

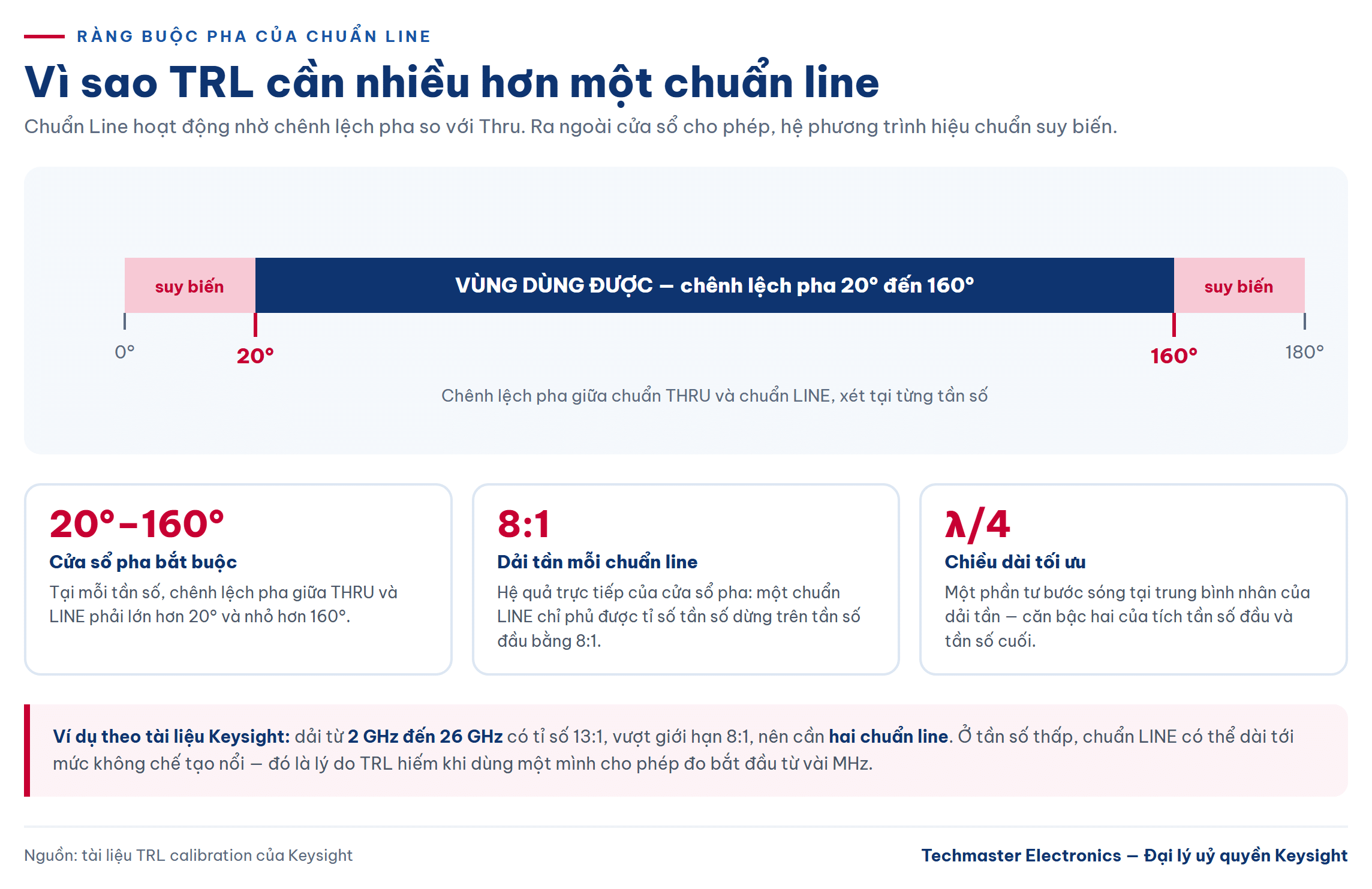

Chuẩn Line hoạt động nhờ chênh lệch pha giữa nó và chuẩn Thru. Nếu chênh lệch pha tiến về 0° hoặc 180°, hệ phương trình hiệu chuẩn trở nên suy biến và kết quả mất ổn định. Theo tài liệu Keysight, tại mỗi tần số, chênh lệch pha giữa THRU và LINE cần lớn hơn 20° và nhỏ hơn 160°.
Ràng buộc này kéo theo một hệ quả trực tiếp: một chuẩn LINE chỉ dùng được trên dải tần tỉ lệ 8:1 (tỉ số giữa tần số dừng và tần số đầu). Muốn phủ dải rộng hơn, phải có thêm đường. Tài liệu Keysight nêu ví dụ cụ thể: dải từ 2 GHz đến 26 GHz cần hai chuẩn line.
Chiều dài tối ưu của chuẩn LINE là một phần tư bước sóng tại trung bình nhân của dải tần — tức tại căn bậc hai của tích tần số đầu và tần số cuối. Và ở tần số thấp, chuẩn LINE có thể trở nên quá dài để chế tạo trên thực tế. Đây chính là lý do TRL hiếm khi được dùng một mình cho các phép đo bắt đầu từ vài MHz.

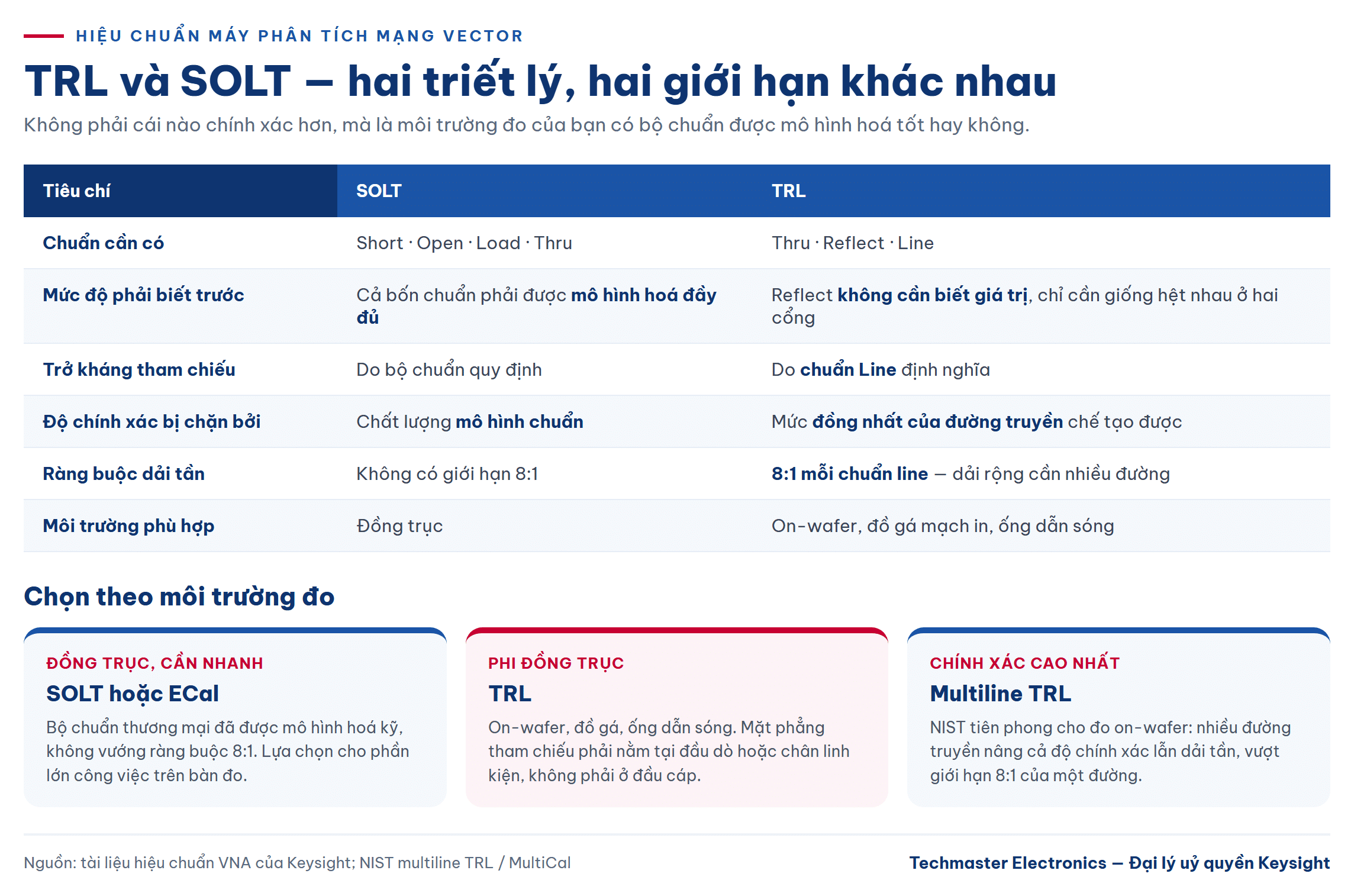

So sánh TRL và SOLT: cây quyết định theo môi trường đo
Câu hỏi đầu tiên không phải “phương pháp nào chính xác hơn” mà là “môi trường đo của tôi có bộ chuẩn được mô hình hoá tốt hay không”.
Đồng trục, dải tần rộng, cần nhanh — chọn SOLT hoặc ECal. Bộ chuẩn đồng trục thương mại đã được mô hình hoá kỹ, và không có ràng buộc 8:1 nào cả. Đây là lựa chọn cho phần lớn công việc thường ngày trên bàn đo.
On-wafer, đồ gá mạch in, ống dẫn sóng — chọn TRL. Không có bộ chuẩn đồng trục nào mô tả đúng môi trường này, và mặt phẳng tham chiếu cần nằm ngay tại đầu dò hoặc tại chân linh kiện chứ không phải ở đầu cáp.
Cần độ chính xác cao nhất, dải tần rộng, chấp nhận chi phí chế tạo — chọn multiline TRL. Nhiều đường sẽ vượt qua giới hạn 8:1 của một đường đơn.
Ngoài ra, khi công việc đòi hỏi ước lượng bất định tử tế, NIST cung cấp Microwave Uncertainty Framework — bộ công cụ dựng mô hình chuẩn hiệu chuẩn và tính bất định bằng cả lan truyền sai số tuyến tính lẫn Monte-Carlo, kèm công cụ tính bất định cho tham số S. NIST cũng đã công bố thuật toán multiline TRL lặp tối ưu, cho kết quả tốt hơn MultiCal khi phép đo có nhiễu.
Yếu tố lặp lại: thứ âm thầm phá mọi phép hiệu chuẩn
Dù chọn phương pháp nào, độ lặp lại của kết nối vẫn là giới hạn cuối cùng. Mỗi lần vặn một đầu nối là một lần đưa vào sai số ngẫu nhiên; SOLT thủ công cần rất nhiều lần vặn, và số lần ấy cộng dồn.
Đây chính là lý do tồn tại của mô-đun hiệu chuẩn điện tử. Mô-đun ECal Keysight N4693D là loại 2 cổng, đầu nối 2,4 mm, dải tần tới 50 GHz — chuyển toàn bộ chuỗi chuẩn vào trong một hộp có chuyển mạch điện tử, nên chỉ cần một lần kết nối duy nhất. Cần lưu ý khi tra danh mục: nhiều mô-đun ECal thế hệ trước như N4691B, N4692A, N4693A và N4694A đã ngừng sản xuất, nên hãy đối chiếu mã hiện hành trước khi lập dự toán.
Chọn máy phân tích mạng
Máy phân tích mạng Keysight N5227B thuộc dòng PNA hiệu năng cao, phù hợp khi cần dải tần rộng và độ chính xác cao — đúng nhóm công việc mà TRL và multiline TRL hướng tới.
Khi công việc thiên về dải tần thấp và trung bình, máy phân tích mạng vector ENA Keysight E5061B phủ từ 5 Hz đến 3 GHz với tuỳ chọn LF-RF, hai cổng, hỗ trợ cả 50 Ω và 75 Ω. Ở vùng tần số này, ràng buộc chiều dài chuẩn LINE khiến TRL gần như bất khả thi, nên SOLT hoặc ECal là lựa chọn thực tế.
Phần đọc và diễn giải kết quả cho cấu trúc vi sai được trình bày trong bài Tham số S hỗn hợp: đo trở kháng vi sai và chế độ chung.
Kết luận: hiệu chuẩn TRL hay SOLT
Hiệu chuẩn TRL và SOLT không cạnh tranh nhau mà phục vụ hai môi trường khác nhau. SOLT đổi độ chính xác lấy sự tiện lợi và dải tần liên tục, dựa hoàn toàn vào chất lượng mô hình chuẩn. TRL đổi công chế tạo và ràng buộc dải tần lấy độ chính xác không phụ thuộc mô hình, và là lựa chọn bắt buộc khi mặt phẳng tham chiếu phải nằm trong môi trường phi đồng trục. Trước khi quyết định, hãy tính thử tỉ số dải tần: nếu vượt 8:1, kế hoạch TRL của bạn cần nhiều hơn một chuẩn line.
Sau cùng, bản thân bộ chuẩn và máy phân tích mạng cũng cần được hiệu chuẩn định kỳ — một cal kit trôi đặc tính sẽ đưa sai số vào mọi phép đo phía sau mà không phát ra cảnh báo nào. Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam và vận hành phòng hiệu chuẩn theo ISO/IEC 17025 cho máy phân tích mạng, bộ chuẩn cơ khí và mô-đun ECal. Để được tư vấn phương án hiệu chuẩn phù hợp với môi trường đo của bạn, vui lòng liên hệ hotline 0908 173 345.
Câu hỏi thường gặp
Hiệu chuẩn TRL khác SOLT ở điểm cốt lõi nào?
SOLT cần bốn chuẩn Short, Open, Load, Thru với đặc tính điện đã được nhà sản xuất mô hình hoá đầy đủ, nên độ chính xác bị chặn trên bởi chất lượng mô hình đó. TRL dùng Thru, Reflect và Line, trong đó chuẩn Reflect chỉ cần giống hệt nhau ở hai cổng chứ không cần biết giá trị, còn chuẩn Line định nghĩa trở kháng tham chiếu. Độ chính xác của TRL vì thế phụ thuộc mức đồng nhất của đường truyền chế tạo được, không phụ thuộc mô hình chuẩn.
Vì sao một chuẩn LINE của TRL chỉ dùng được trên dải tần 8:1?
Chuẩn Line hoạt động nhờ chênh lệch pha so với chuẩn Thru; nếu chênh lệch tiến về 0 hoặc 180 độ thì hệ phương trình hiệu chuẩn suy biến. Theo tài liệu Keysight, tại mỗi tần số chênh lệch pha giữa THRU và LINE cần lớn hơn 20 độ và nhỏ hơn 160 độ, và ràng buộc đó giới hạn mỗi chuẩn line trong dải tần tỉ lệ 8:1. Ví dụ dải 2 GHz đến 26 GHz cần hai chuẩn line.
Khi nào nên chọn TRL thay vì SOLT?
Chọn TRL khi đo trong môi trường phi đồng trục như on-wafer, đồ gá mạch in hoặc ống dẫn sóng, nơi không có bộ chuẩn đồng trục nào mô tả đúng môi trường và mặt phẳng tham chiếu cần nằm ngay tại đầu dò hoặc chân linh kiện. Với môi trường đồng trục dải tần rộng và cần thao tác nhanh thì SOLT hoặc ECal hợp lý hơn vì không vướng ràng buộc 8:1.
