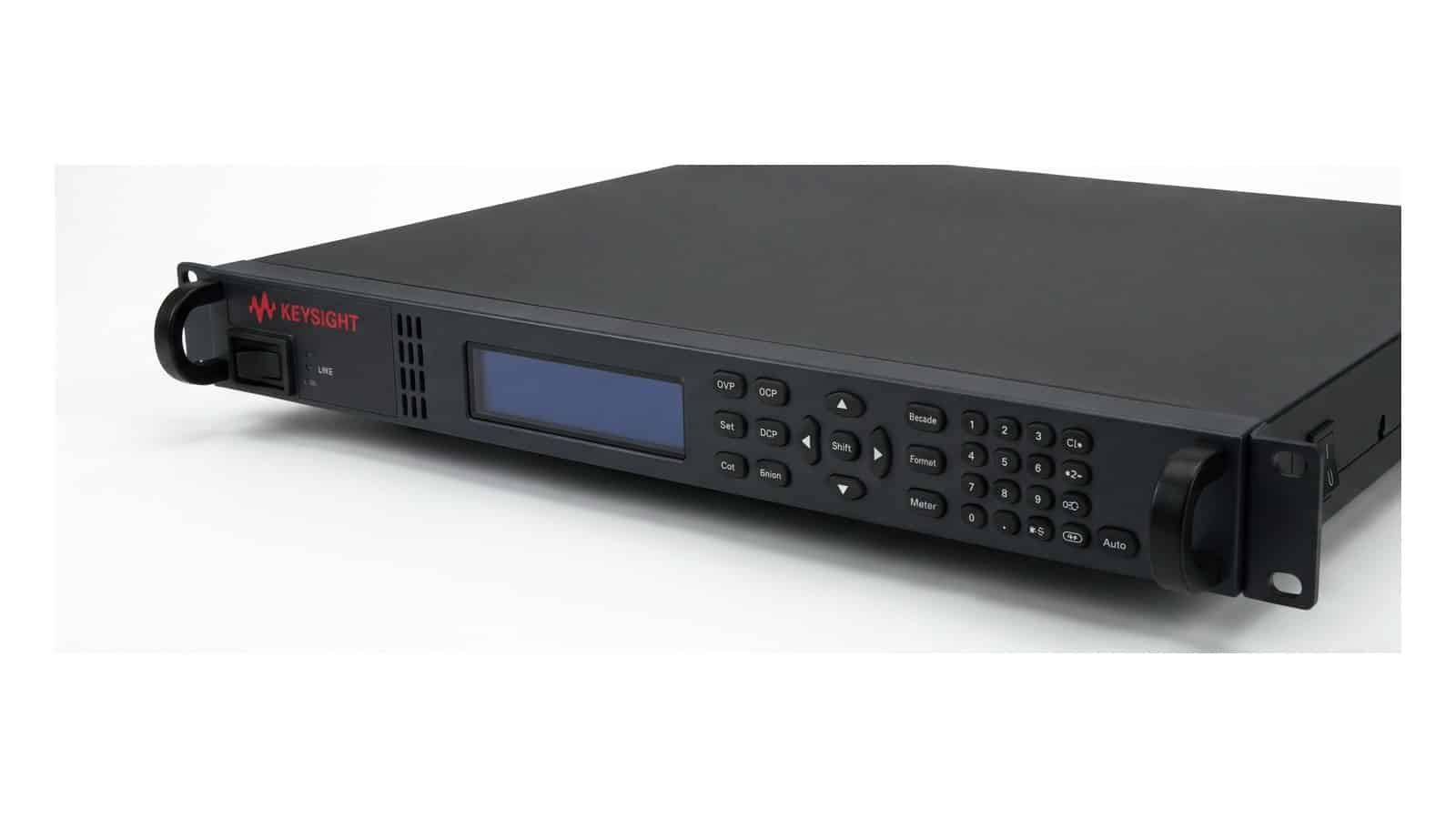

Keysight N6954A là model 80 V, 12,5 A, 1 kW của dòng nguồn DC hệ thống APS N6900, đặt gọn trong khổ rack 1U. Với dải áp cao nhất trong nhóm 1 kW, máy phù hợp với các thiết bị chạy bus 24 V, 48 V hoặc chuỗi pin nhiều cell — những đối tượng mà một nguồn 20 V hay 40 V không phủ hết. Bài viết này đi theo từng ngành: điện tử, sản xuất, R&D và giáo dục, kèm checklist để bạn biết N6954A có đúng việc của mình hay không.
Keysight N6954A: vì sao 80 V lại là điểm khác biệt
Năm model 1 kW của dòng N6900 có cùng công suất nhưng chia tỉ lệ áp/dòng khác nhau: 9 V/100 A, 20 V/50 A, 40 V/25 A, 60 V/16,7 A và 80 V/12,5 A. N6954A nằm ở đầu áp cao. Nếu DUT của bạn cần dòng lớn ở điện áp thấp, như bo mạch lõi FPGA hay VRM, thì Keysight N6950A 9 V/100 A hợp hơn. Còn khi DUT là bộ chuyển đổi DC/DC đầu vào 48 V, mô-đun nguồn viễn thông, bộ điều khiển động cơ hay pack pin nhiều cell, 80 V cho bạn đủ khoảng trống để thử cả điều kiện quá áp đầu vào.
Điểm cần nhớ: công suất cực đại là 1 kW, nên tại 80 V máy cấp được 12,5 A. Nếu cần nhiều dòng hơn ở cùng mức áp, bản 2U N6974A cho 80 V/25 A/2 kW, hoặc ghép song song nhiều máy với tổng công suất tới 10 kW.

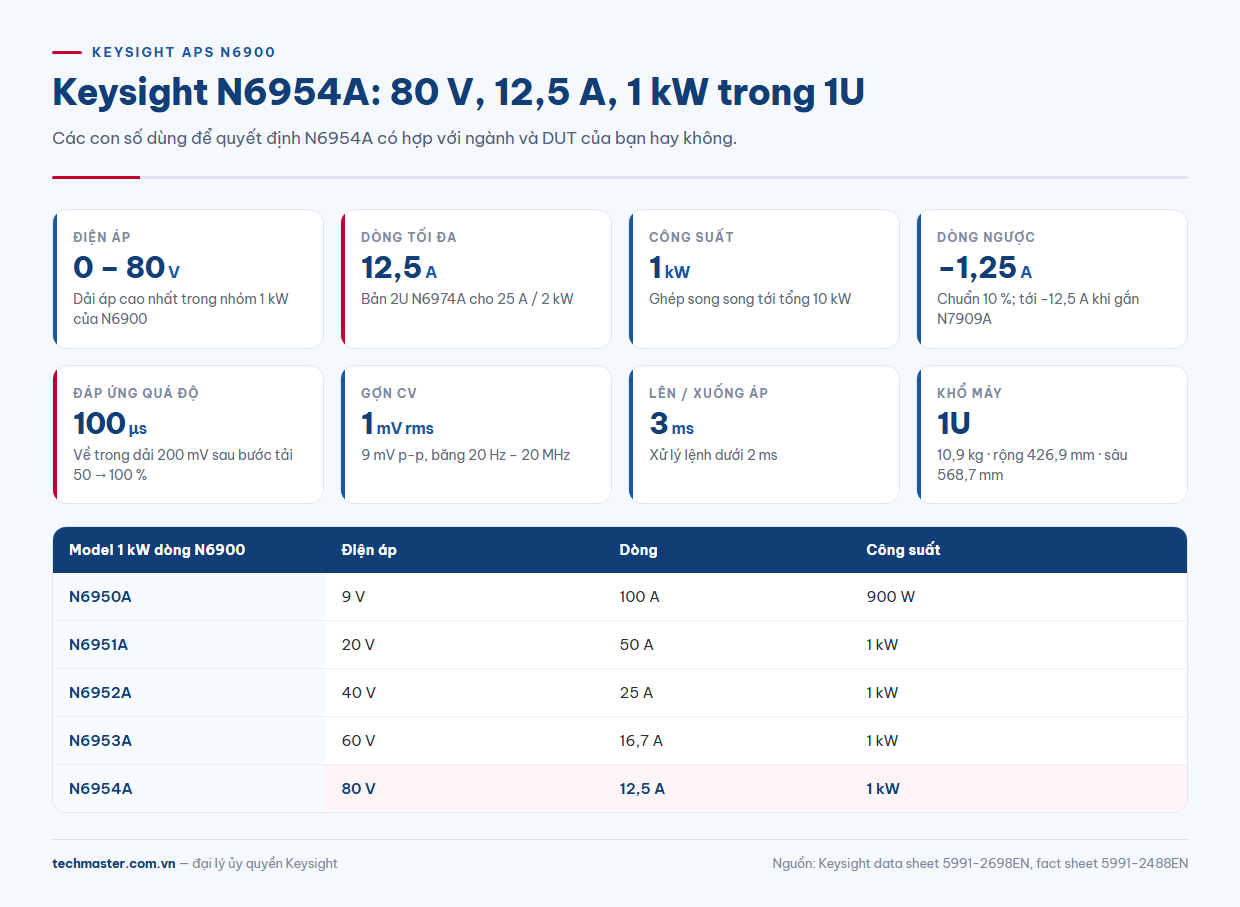

N6954A thông số: những con số dùng để chọn ngành
Dưới đây là các giá trị lấy từ data sheet Keysight 5991-2698EN và fact sheet 5991-2488EN. Bảng đầy đủ có trên trang hệ nguồn tiên tiến APS Keysight N6954A.
| Thông số | Giá trị N6954A |
|---|---|
| Dải điện áp / dòng | 0 – 80 V / 0 – 12,5 A |
| Công suất | 1 kW, khổ 1U |
| Nhận dòng ngược | −1,25 A chuẩn (10 %); −12,5 A khi gắn một bộ tiêu tán N7909A |
| Gợn và nhiễu CV (20 Hz – 20 MHz) | 1 mV rms / 9 mV p-p |
| Ổn định tải | Điện áp 2 mV; dòng 0,8 mA |
| Độ chính xác lập trình và đo dòng | 0,1 % + 4 mA (23 °C ±5 °C, NPLC = 1, 1 năm) |
| Đáp ứng quá độ | 100 µs, về trong dải 200 mV sau bước tải 50 → 100 % |
| Thời gian lập trình áp lên / xuống | 3 ms / 3 ms |
| Xử lý lệnh | < 2 ms |
| Giao tiếp | GPIB, LAN (LXI Core 2011, web server tích hợp), USB |
| Kích thước, khối lượng | 426,9 × 568,7 × 44,45 mm; 10,9 kg |
Ngành điện tử: nguồn 48 V cho mô-đun và bộ chuyển đổi
Trong thiết kế điện tử công suất, bus 48 V xuất hiện ở thiết bị viễn thông, nguồn máy chủ, hệ thống chiếu sáng và điều khiển công nghiệp. Bộ Nguồn DC Keysight N6954A cấp được dải đầu vào điển hình của các mô-đun này và còn dư áp để kiểm tra ngưỡng bảo vệ quá áp đầu vào.
- Thử dải đầu vào: quét áp từ ngưỡng thấp tới ngưỡng cao để kiểm tra điểm khởi động và điểm ngắt của bộ DC/DC.
- Đo hiệu suất: N6900 tích hợp chức năng đo công suất, công suất đỉnh, amp-giờ và watt-giờ, giúp tính hiệu suất mà không cần thêm đồng hồ ở đầu vào.
- Bảo vệ DUT: bảo vệ quá áp, thấp áp và quá dòng, cùng chức năng phát hiện đứt hoặc chập dây sense.
Với gợn CV 1 mV rms, nguồn không làm méo phép đo nhiễu đầu ra của bộ chuyển đổi khi kỹ sư phân tích tại phía tải.

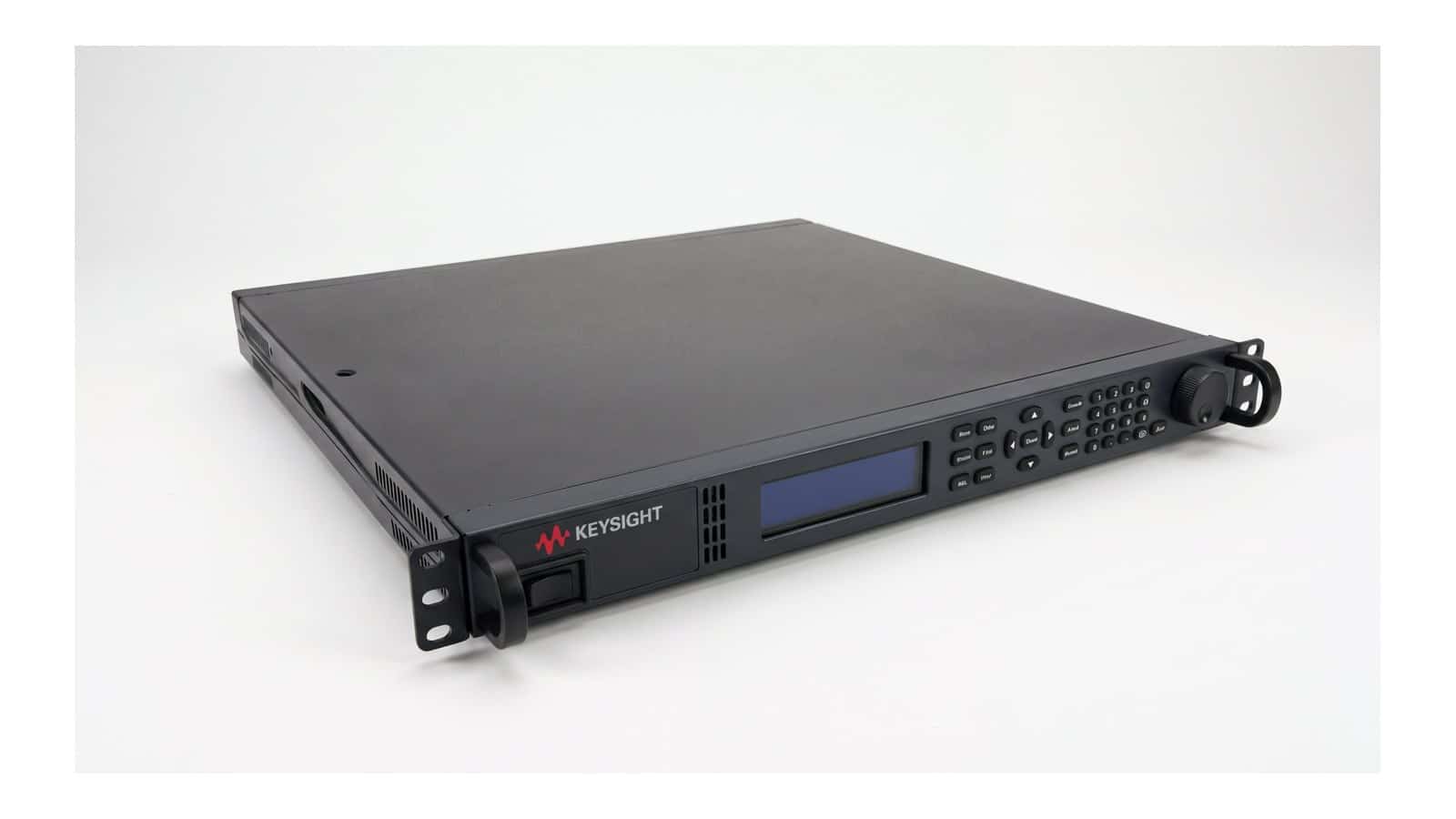

Sản xuất và kiểm tra ATE: tốc độ và tích hợp rack
Dòng N6900 được Keysight thiết kế cho các hệ ATE mà hiệu năng là yếu tố quyết định. Trên dây chuyền, ba đặc điểm sau ảnh hưởng trực tiếp tới thông lượng:
- Thời gian lập trình áp 3 ms và xử lý lệnh dưới 2 ms giúp rút ngắn mỗi bước test.
- Khổ 1U, rộng 426,9 mm lắp vừa rack 19 inch bằng bộ N7907A; mỗi tủ có thể chứa nhiều nguồn cho nhiều trạm.
- Cổng digital 7 chân cấu hình được thành trigger vào/ra, fault out, inhibit in hoặc output couple, để liên động với fixture và nút dừng khẩn.
Bộ N7908A black box recorder chạy nền liên tục, ghi lại diễn biến khi có lỗi — hữu ích khi cần truy nguyên một DUT hỏng giữa ca. Nếu bạn đang cân nhắc giữa các model 1 kW, bài so sánh N6952A với các model cùng dòng giải thích cách chọn theo tỉ lệ áp/dòng.
R&D: pin, siêu tụ và tải hai chiều
Phòng R&D thường cần một nguồn vừa cấp vừa nhận năng lượng. N6954A hoạt động hai góc phần tư: chuẩn nhận dòng ngược −1,25 A, và khi gắn một bộ tiêu tán N7909A thì nhận tới −12,5 A, tức 100 % dòng định mức. Cấu hình này cho phép mô phỏng chu kỳ nạp – xả đơn giản hoặc hấp thụ năng lượng hồi về từ động cơ đang giảm tốc.
Đo amp-giờ và watt-giờ tích hợp hỗ trợ đánh giá dung lượng trong các phép thử ngắn. Nếu dự án cần output list, phát dạng sóng tùy ý hoặc bộ số hóa V/I, hãy xem model tương ứng N7954A thuộc dòng N7900; bài N6900 và N7900 khác nhau ở tuỳ chọn phân tích chi tiết khác biệt này.
Giáo dục và phòng thí nghiệm đào tạo
Ở trường đại học và trung tâm đào tạo, một Keysight N6954A có thể phục vụ nhiều bài thực hành: điện tử công suất, đặc tính pin, lập trình đo lường tự động qua SCPI. Giao diện web LXI cho phép sinh viên điều khiển máy từ trình duyệt qua LAN mà không cần cài driver, còn GPIB và USB giữ được tương thích với các bộ thí nghiệm cũ.
Lưu ý hạ tầng điện: đầu vào AC nhận 100 – 240 VAC, 50/60/400 Hz, nhưng khi nguồn lưới dưới 180 VAC, công suất ra bị giới hạn ở 700 W. Phòng lab dùng 220 V không gặp giới hạn này.

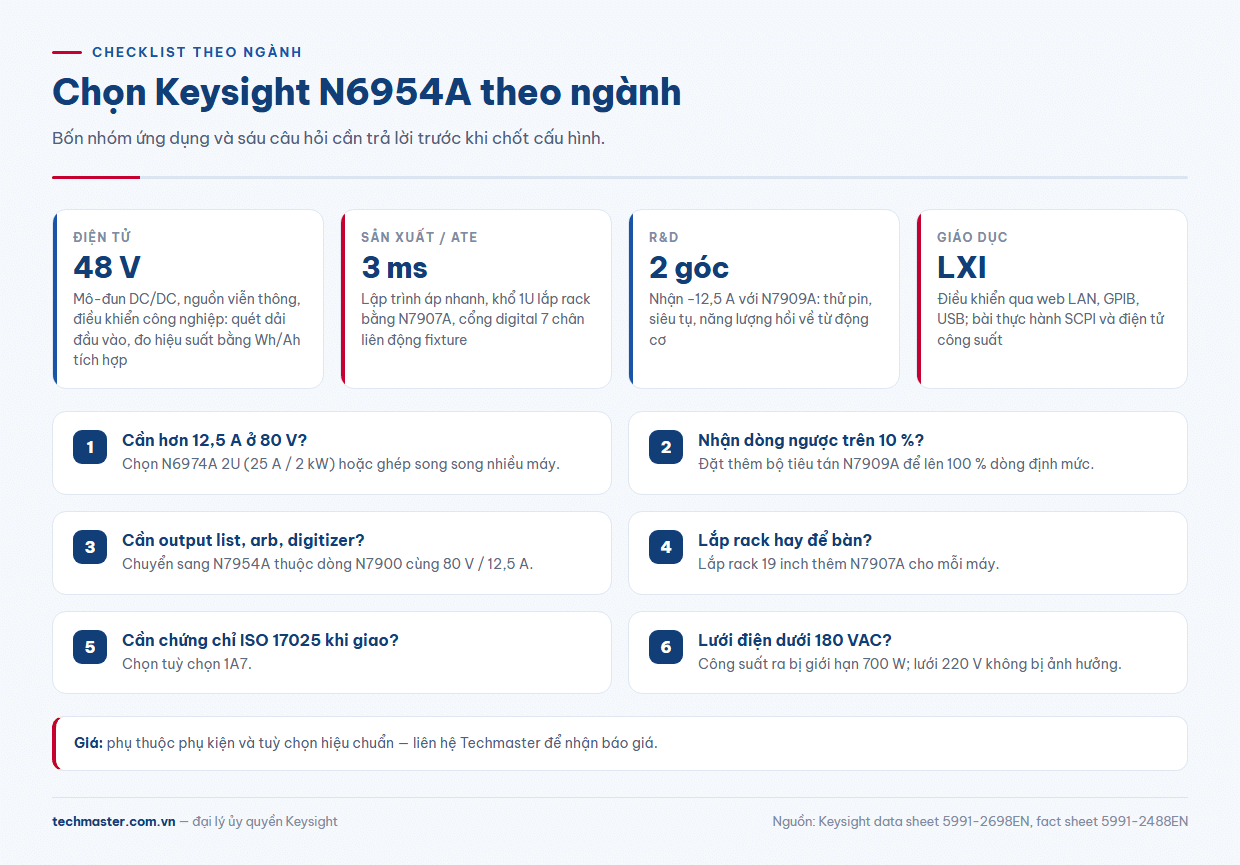

Checklist chọn cấu hình theo ngành
- DUT cần tối đa bao nhiêu volt và ampe? Nếu cần hơn 12,5 A ở 80 V, cân nhắc N6974A 2U hoặc ghép song song.
- Có cần nhận dòng ngược quá 10 %? Nếu có, đặt thêm N7909A.
- Bài test có cần list, arb hay digitizer? Nếu có, chuyển sang N7954A.
- Lắp rack hay để bàn? Lắp rack thì thêm N7907A.
- Cần chứng chỉ hiệu chuẩn ISO 17025 khi giao? Chọn tuỳ chọn 1A7.
- Nguồn lưới tại vị trí đặt máy có trên 180 VAC không?
N6954A giá và hỗ trợ từ Techmaster
N6954A giá phụ thuộc cấu hình phụ kiện (N7909A, N7907A, N7908A, phần mềm N7906A) và tuỳ chọn hiệu chuẩn, vì vậy vui lòng liên hệ báo giá để nhận con số chính xác. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn cấu hình, lắp đặt và hiệu chuẩn định kỳ. Máy được Keysight bảo hành 3 năm. Xem thêm các dòng thiết bị khác tại trang Keysight của Techmaster.
Câu hỏi thường gặp
Keysight N6954A cấp được bao nhiêu dòng ở 80 V?
Tối đa 12,5 A, tương ứng công suất 1 kW. Bản 2U N6974A cho 25 A ở cùng 80 V.
N6954A có dùng làm tải điện tử được không?
Có ở mức hạn chế: chuẩn nhận −1,25 A. Khi gắn một bộ tiêu tán N7909A, máy nhận tới −12,5 A.
Khác biệt giữa N6954A và N7954A là gì?
Cùng 80 V/12,5 A/1 kW, nhưng N7954A thuộc dòng N7900 có lập trình nhanh hơn (0,5 ms lên, 0,35 ms xuống), output list, phát dạng sóng tùy ý và bộ số hóa V/I.
